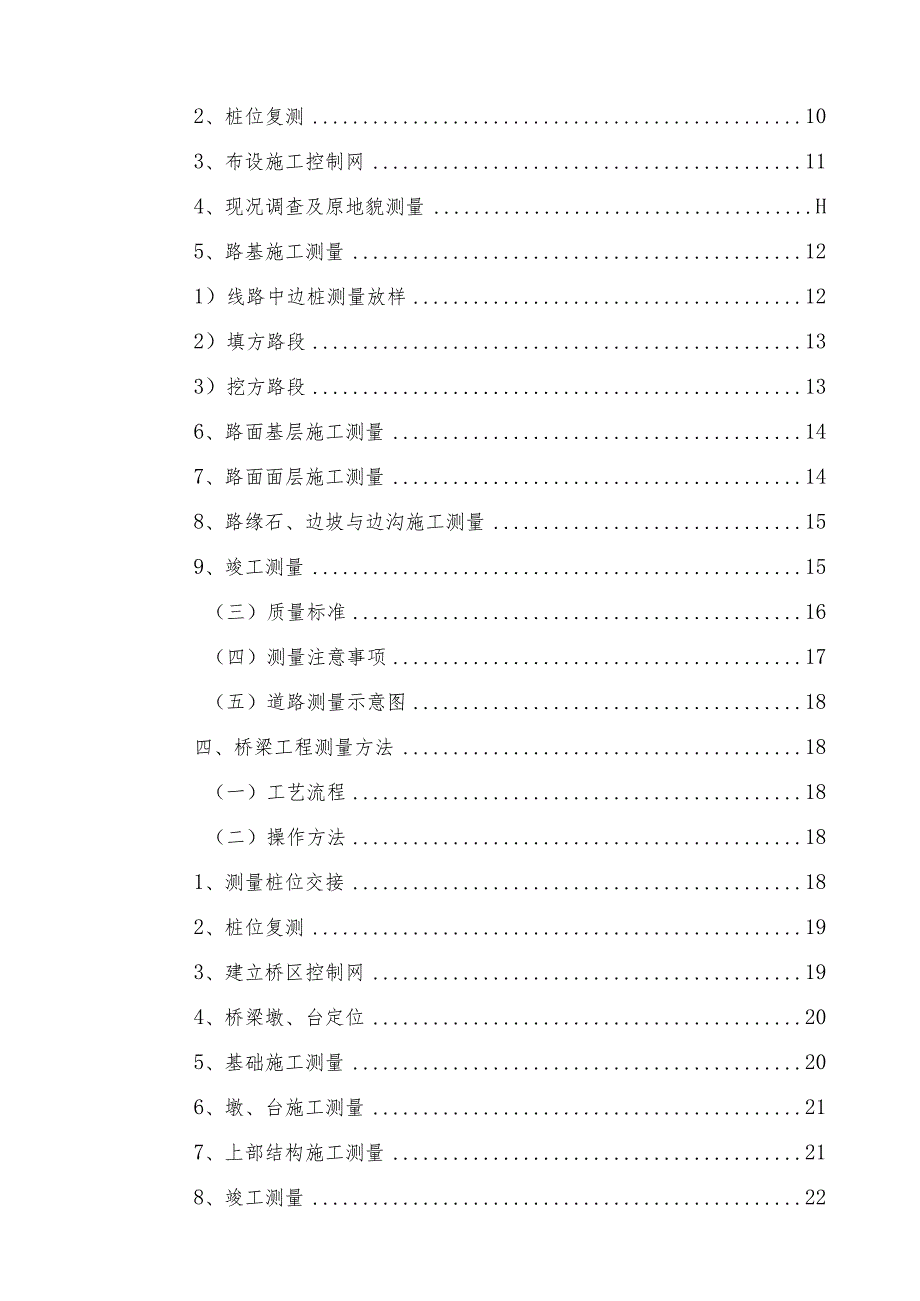

1、第一章编制依据及原则1一、编制依据1二、本工程执行主要现行规范、规程和标准1三、本工程执行公司IS09001：2008质量认证标准1第二章工程概述21、项目概况22、工程气象水文23、场地工程地质条件34、地形地貌35、工程范围及规模4第三章测量部署5一、测量人员组织机构5二、测量仪器的配备5三、测量工作基本要求5四、测量工艺流程7第四章施工测量方法8一、控制测量81、平面控制系统的建立82、高程控制系统的建立9二、施工图审核9三、道路工程测量方法10（一）工艺流程10（二）操作方法101、测量桩位交接102、桩位复测103、布设施工控制网114、现况调查及原地貌测量H5、路基施工测量121）
2、线路中边桩测量放样122）填方路段133）挖方路段136、路面基层施工测量147、路面面层施工测量148、路缘石、边坡与边沟施工测量159、竣工测量15（三）质量标准16（四）测量注意事项17（五）道路测量示意图18四、桥梁工程测量方法18（一）工艺流程18（二）操作方法181、测量桩位交接182、桩位复测193、建立桥区控制网194、桥梁墩、台定位205、基础施工测量206、墩、台施工测量217、上部结构施工测量218、竣工测量22五、排水工程测量方法22.r.7.r.r中城建第三工程局力限世住公司JTheTluidEag*enmgBwewofCtmUvbttCgHnKt）oCo.Lld1、
3、施工前测量准备222、市政排水工程施工测量22第五章成品保护24第六章施工测量技术保证措施25第七章安全措施27金山大道悦来段一标段(K8+360K9+550)施工(B标段)施工测量方案第一章编制依据及原则一、编制依据1.l由业主提供的本工程设计文件及本工程地质勘查报告(电子版)。1.2业主提供控制点成果文件1.3业主提供的原始地貌数据二、本工程执行主要现行规范、规程和标准工程测量规范(GB50026-2007)国家三、四等水准测量规范(GB/T12898-2009)城镇道路工程施工与质量验收规范(CJJ1-2008)城市桥梁工程施工与质量验收规范(CJJ2-2008)给水排水工程施工及质量验
4、收规范(GB50268-2008)建筑地基基础工程施工质量验收规范(GB502022002)建筑边坡工程技术规范(GB50330-2002)建筑施工组织设计规范(GB/T50502-2009)建筑施工土石方规程安全技术规范(JGJ/T180-2008)土方与爆破工程施工及验收规范GB50201-2012工程建设标准强制性条文三、本工程执行公司IS0900L2008质量认证标准3.1公司质量手册；3.2程序文件及相关支持性文件；3.3项目质量计划、安全措施计划。第二章工程概述1、项目概况金山大道（四纵线）快速干道起点接悦来片区已建成的金山大道，与柑悦大道相交形成沙井湾立交，与金山大道连接线相交形
5、成杨柳沟立交，与椿萱大道相交形成蒋家山立交，上跨猪肠溪河，继续向北与渝广（重庆至广安）高速相接，是重庆北部一条重要的纵向交通走廊。其中本次设计起点为渝北区和北部新区分界处，向北通过连接线北支线、南支线与金竹湾隧道左线与右线相接，后上跨金竹湾隧道，止于金山大道K9+550处，主线长L19Km,设计速度80kmh,双向8车道，标准路幅宽度为44m,为城市快速路，含杨柳沟喇叭立交1座。工程项目造价约为87330547元，工期为300日历天。2、工程气象水文拟建场区属亚热带湿润气候区，具冬暖夏热、春早夏长、秋雨连绵之特点。多年平均气温为17.518.5,极端气温-3.7（1961年1月7日）和43（2
6、006年8月16日），年平均降雨量为1163.3mm,最大平均降雨量达1378.3mm（1968年），最小平均降雨量783.2mm（1961年），降雨分布不均，降雨主要集中在每年59月份，降雨量占全年总降雨量的70%,常出现春旱或伏旱现象。最大日降雨量266.6毫米（2007年7月17日），多年平均相对湿度80%,绝对湿度17.6mb0拟建道路里程K9+400K9+550段左侧有一条干沟，南北走向，勘察期间未见地表水，根据调查访问，该沟在雨季时有少量山间残留水汇集，但停雨后数日便干涸，为降雨排泄沟谷，不会对道路产生影响。拟建道路里程.、中城建第三工程局打限战住公司OJJIeThsdEofaMr
7、agBwem“CaUrtCgMnKtooCoLid/K9+400K9+550段右侧为冲沟地形，为农家耕地，丘体间冲沟大多为耕地，勘察期间未见地表水露头。勘察区内无常年性河流.3、场地工程地质条件沿线地下水富水性受地形地貌、岩性及裂隙发育程度控制。地下水受大气降雨和生活污水等渗漏补给，沿线大气降水丰沛，地下水补给条件良好。根据沿线地下水的赋存条件、水理性质及水力特征沿线地下水可划分为碎屑岩类孔隙裂隙水和第四系松散层孔隙水。碎屑岩类孔隙裂隙水：分布于砂岩孔隙及砂岩、砂质泥岩风化裂隙、构造裂隙中，含水性质主要为承压水或潜水，水位、水量较稳定。第四系松散层孔隙水：主要赋存于第四系人工填土层及粘性土层中
8、，含水性质主要为潜水或上层滞水，其分布范围有限，多呈局部含水。当以大气降水为地下水主要补给源时，水位及水量受季节影响大，当以生活用水为地下水补给源时水位水量受人为活动影响大。拟建场地出露基岩以砂质为主，但钻孔揭示其孔隙、裂隙不发育，含水性差，因此基岩孔隙裂隙水水量小。场地地表多为人工填土或粉质粘土，在原始沟谷地带地势较低部位地下水易于汇集，以松散层孔隙水为主。拟建沿线位于城区，上覆土层接受大气降水及生活用水补给。地下水受季节和气候影响，在旱季，大气降水少，场地内地下水贫乏；在雨季大气降水通过土层下渗，地下水量将明显增大。因此基坑涌水量与大气降水的强度与持续时间有关，在雨季施工应配备相应的抽水设
9、备。4、地形地貌区内属侵蚀、剥蚀丘陵地貌，整个场地主要由丘体及冲沟地形组成，局部形成陡坎及陡坡地形。所辖地带地形起伏较大，沿线总体地势为南高北低，东西高、中部低，地面高程在210357m之间，相对高差147.Om左右。丘体间伴有宽缓冲沟发育，冲沟一般宽2038m,比降822%,东西向、.、中城建第三工程局打限战住公司2JJJ，JTheTluidEag*evngBweauofCmUbnCo.Lid。南北向均有发育，横切面多呈较宽缓“V”字形。斜坡地带坡角一般1035,局部达45。，斜坡坡形多呈直线型，局部形成折线形斜坡，陡坡及陡坎处坡角3045,低缓地带地形坡角210o5、工程范围及规模本工程挖
10、方约108万m填方约3.7万演，外运弃方量约为105万m）第三章测量部署一、测量人员组织机构项目部组建以总工（技术负责人）为总负责人，专业测量工程师为负责人，各施工队成立现场测量小组的管理模式，用来保证控制测量和施工测量的测量放样。二、测量仪器的配备本标段工程包括路基工程、路面工程、排水工程、桥梁工程、交通、照明及附属工程。测量要求精度高，测量误差应严格控制在规范允许偏差范围内,采用苏光全站仪和水准仪作为主要测量控制仪器，配备的主要仪器如下：测量工具仪器厂家型号精度单位数量全站仪苏光RTS6322秒级台1水准仪塞得DS32+Imm台2单棱镜苏光个2钢卷尺50m把2钢卷尺5m把15塔尺把4三、测
11、量工作基本要求1、施测原则D严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。2）必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步.r.7.r.中城建第三工稗局才限废住公司C.JJJJTUeHiedEagwenmgBweauofC*aUfbttCoihuooCo.LdU校核的工作方法。3）定位工作执行自检、互检合格后再报检的工作制度。4）测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。5）明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。2、准
12、备工作学习设计文件和相应的技术标准，全面了解设计意图，认真熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，建筑物的位置及坐标，其次了解现场测量坐标与建筑物的关系，水准点的位置和高程。根据桥梁的结构形式，跨径，以及设计要求的施工精度，在了解总图后认真学习桥梁施工图，及时校对构筑的平面、立面、剖面的尺寸、形状、构造，它是整个工程放线的依据，在熟悉图纸时，着重掌握轴线的尺寸、标高，对比承台、墩台身及上部结构之间轴线的尺寸，查看其相关之间的轴线及标高是否吻合，有无矛盾存在。测量放样之前，测量人员首先熟悉图纸结构物的总体布置图，细部结构设计图。根据整体到局部
13、的原则，以控制网作为放样依据，找出主要轴线和主要点的设计位置，以及各部分之间的几何关系，再结合现场条件和控制点的分布，采取适宜的放样方法。施工测量贯穿整个施工过程，是保证施工质量的一个方面。四、测量工艺流程kWM,tHJM*iWor*rr11or物於M6i引W保1修冏ZAfT泣位.第四章施工测量方法一、控制测量1、平面控制系统的建立1)开工前，对业主或设计部门提供的施工区平面控制起始坐标点(应不少于三个点)采用全站仪按多边形导线网或四等导线测量的技术要求和精度指标进行联测复核(此项测量工作进行时，最好与专业监理工程师联合测量以避免增加不必要的外业工作量)。若发现标志不足、不稳妥、被移位或精度不
14、符合要求时，将进行补测、加固、移设或重新测校，并通知监理单位和建设单位。联测点复核完成并经内业平差计算，测量精度指标达到相应的技术要求后，按工程监理部规定报表格式填写联测复检成果报告，报送工程监理部专业测量监理工程师和项目总监签认，否则不得进行后序测量工作。2)起始平面控制坐标网点经联测复核合格并经工程监理部签认后即可进行平面控制坐标点加密测量。(1)加密控制网的布设形式及布点埋石：鉴于该工程的特点，其加密平面控制网的布设在道路中线。(2)平面控制点加密导线测量采用全站仪，按工程测量规范GB50026-2007规范中精密导线测量的技术要求和精度指标进行Q(3)平面控制加密导线点外业测量完成，并经内业计算满足技术要求后,应填写测量成果报验单，连同加密导线计算表一同报送工程监理部专业监理工程师签证，如监理工程师提出疑议和要求对加密导线进行复核，应密切配合，并提供所需测量设备和相关测量人员。(4)经工程监理签认的测量成果即可作为测量放线的依据，否则应进行补测或重测，并重新进行报验。.r.7.r.、中城建第三工程局才限废住公司RJJJTheTluidEag*MngBweauofCUmLbBCo.Lid。（5）在工程施工中，应定期对所布设的加密控制网进行复测，以防止因施工而引起控制点的位移变形而影响施工放线的质
