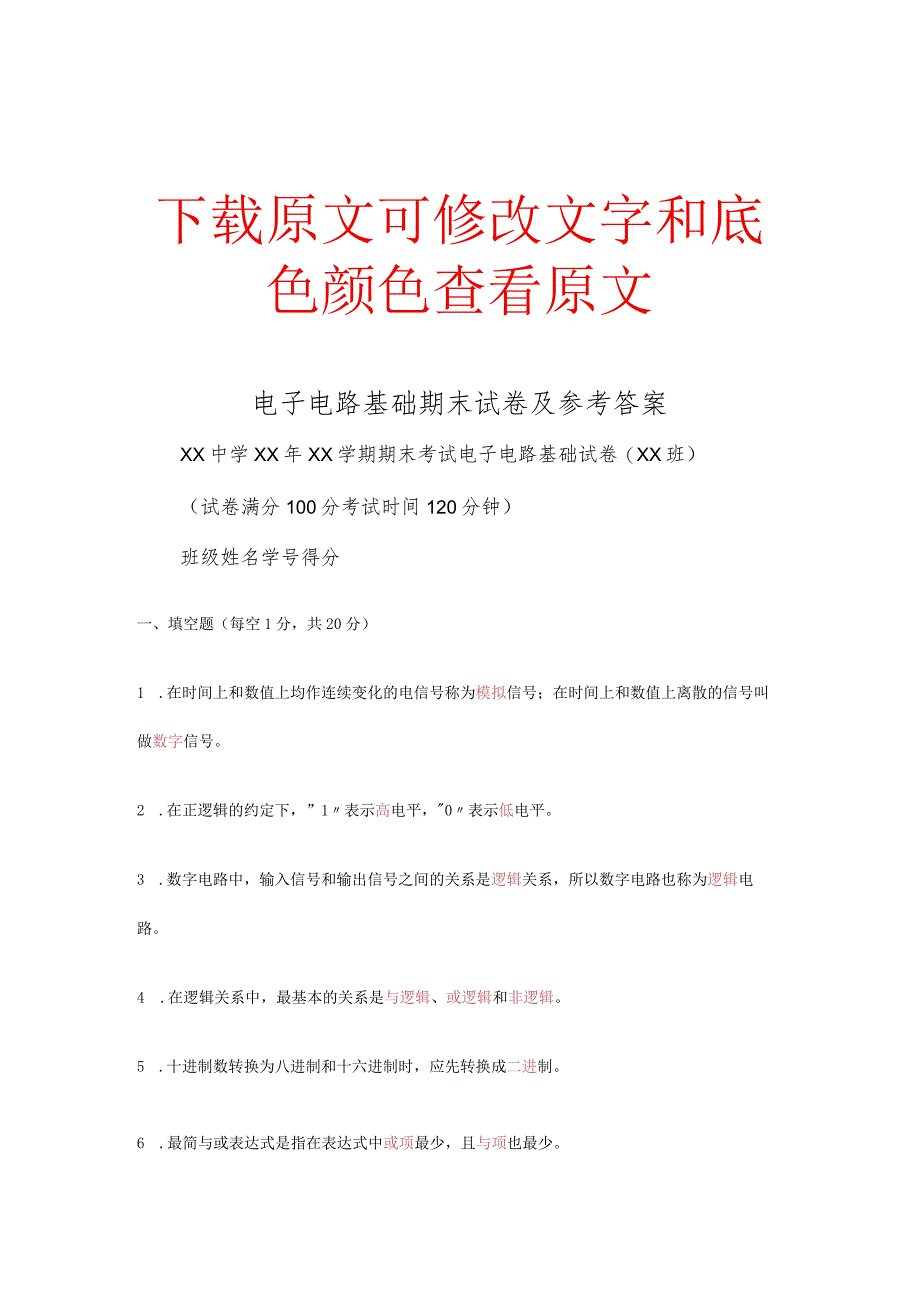

1、下载原文可修改文字和底色颜色查看原文电子电路基础期末试卷及参考答案XX中学XX年XX学期期末考试电子电路基础试卷（XX班）（试卷满分100分考试时间120分钟）班级姓名学号得分一、填空题（每空1分，共20分）1 .在时间上和数值上均作连续变化的电信号称为模拟信号；在时间上和数值上离散的信号叫做数字信号。2 .在正逻辑的约定下，”1表示高电平，0表示低电平。3 .数字电路中，输入信号和输出信号之间的关系是逻辑关系，所以数字电路也称为逻辑电路。4 .在逻辑关系中，最基本的关系是与逻辑、或逻辑和非逻辑。5 .十进制数转换为八进制和十六进制时，应先转换成二进制。6 .最简与或表达式是指在表达式中或项最

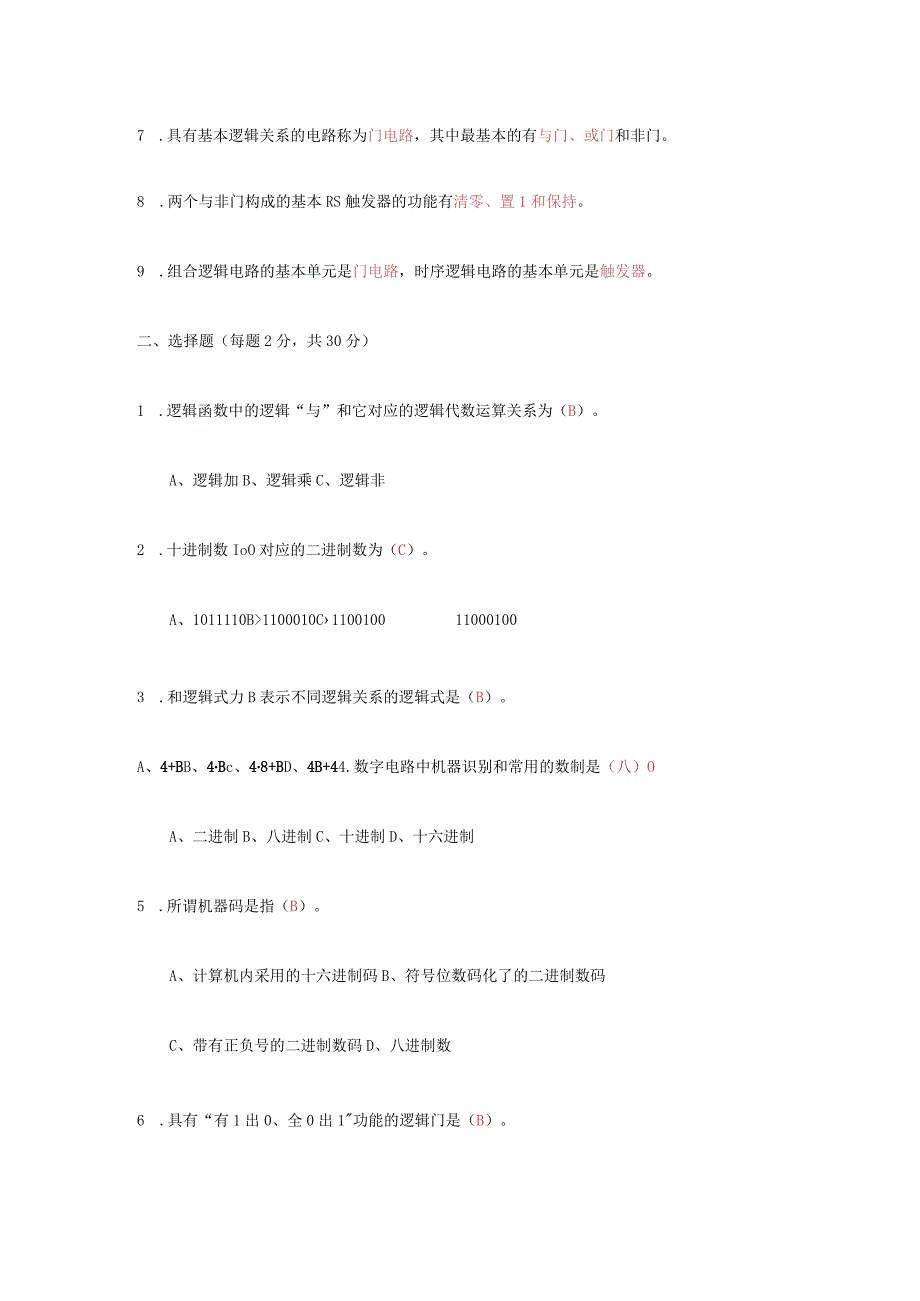

2、少，且与项也最少。7 .具有基本逻辑关系的电路称为门电路，其中最基本的有与门、或门和非门。8 .两个与非门构成的基本RS触发器的功能有清零、置1和保持。9 .组合逻辑电路的基本单元是门电路，时序逻辑电路的基本单元是触发器。二、选择题（每题2分，共30分）1 .逻辑函数中的逻辑“与”和它对应的逻辑代数运算关系为（B）。A、逻辑加B、逻辑乘C、逻辑非2 .十进制数IoO对应的二进制数为（C）。A、1011110B1100010C1100100110001003 .和逻辑式力B表示不同逻辑关系的逻辑式是（B）。A、4+BB、4Bc、48+BD、4B+44.数字电路中机器识别和常用的数制是（八）OA、
3、二进制B、八进制C、十进制D、十六进制5 .所谓机器码是指（B）。A、计算机内采用的十六进制码B、符号位数码化了的二进制数码C、带有正负号的二进制数码D、八进制数6 .具有“有1出0、全0出1功能的逻辑门是（B）。A、与非门B、或非门C、异或门D、同或门7.下列各型号中属于优先编译码器是（C）。A、74LS85B、74LSl38C、74LS148D、74LS488.七段数码显示管TS547是（B）。A、共阳极LE解：(a)图逻辑函数表达式:(b)图逻辑函数表达式:设计：本题逻辑函数式可化为最简式为,逻辑电路为:俏是每四位二进制数对应个卜进制数，其中具有无效:而二进制编码中不存住无效内制。译码器的输入量是二进制代码：输出量则为十进制。IOlO29(57)10=(IllOOl)2
