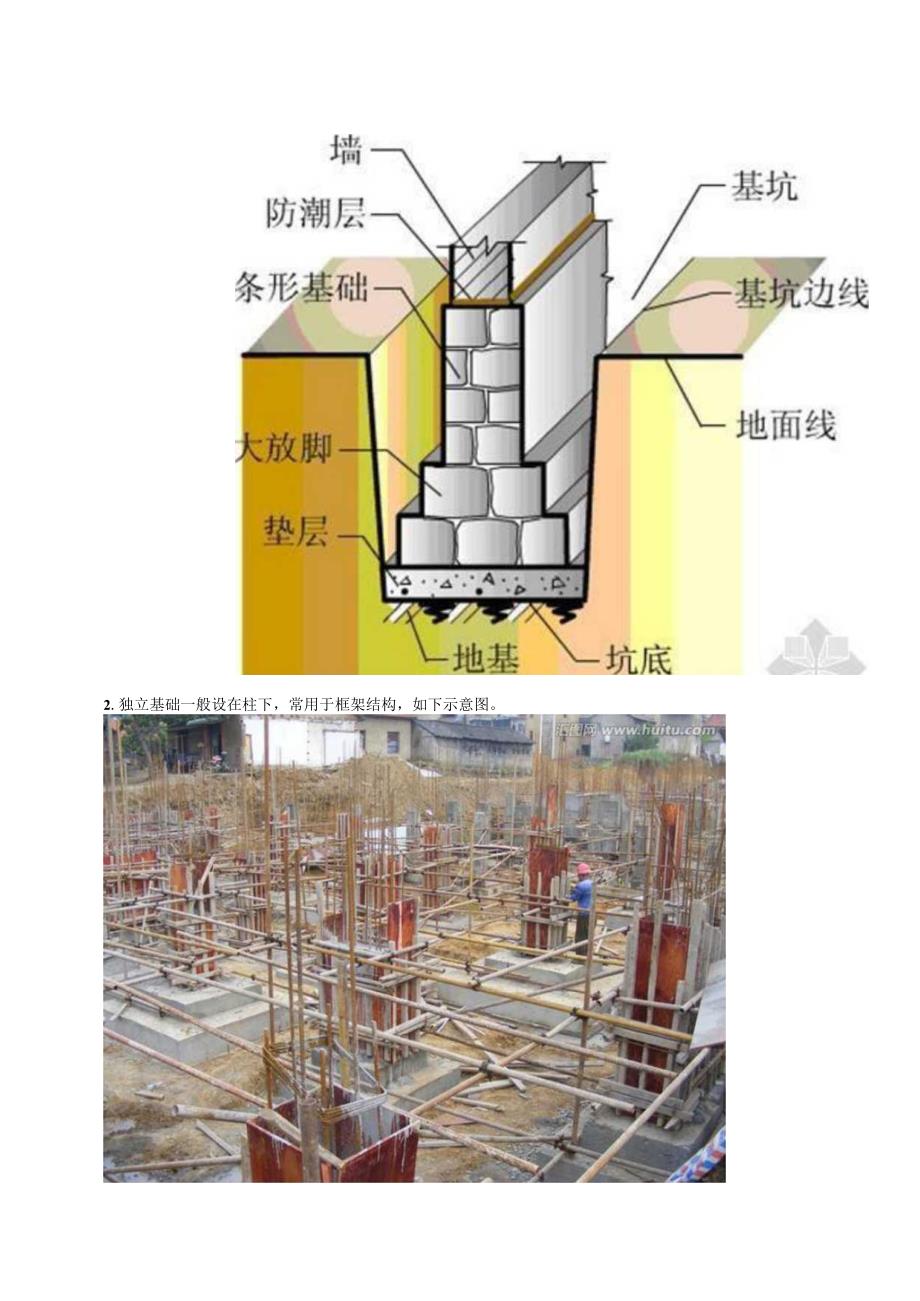

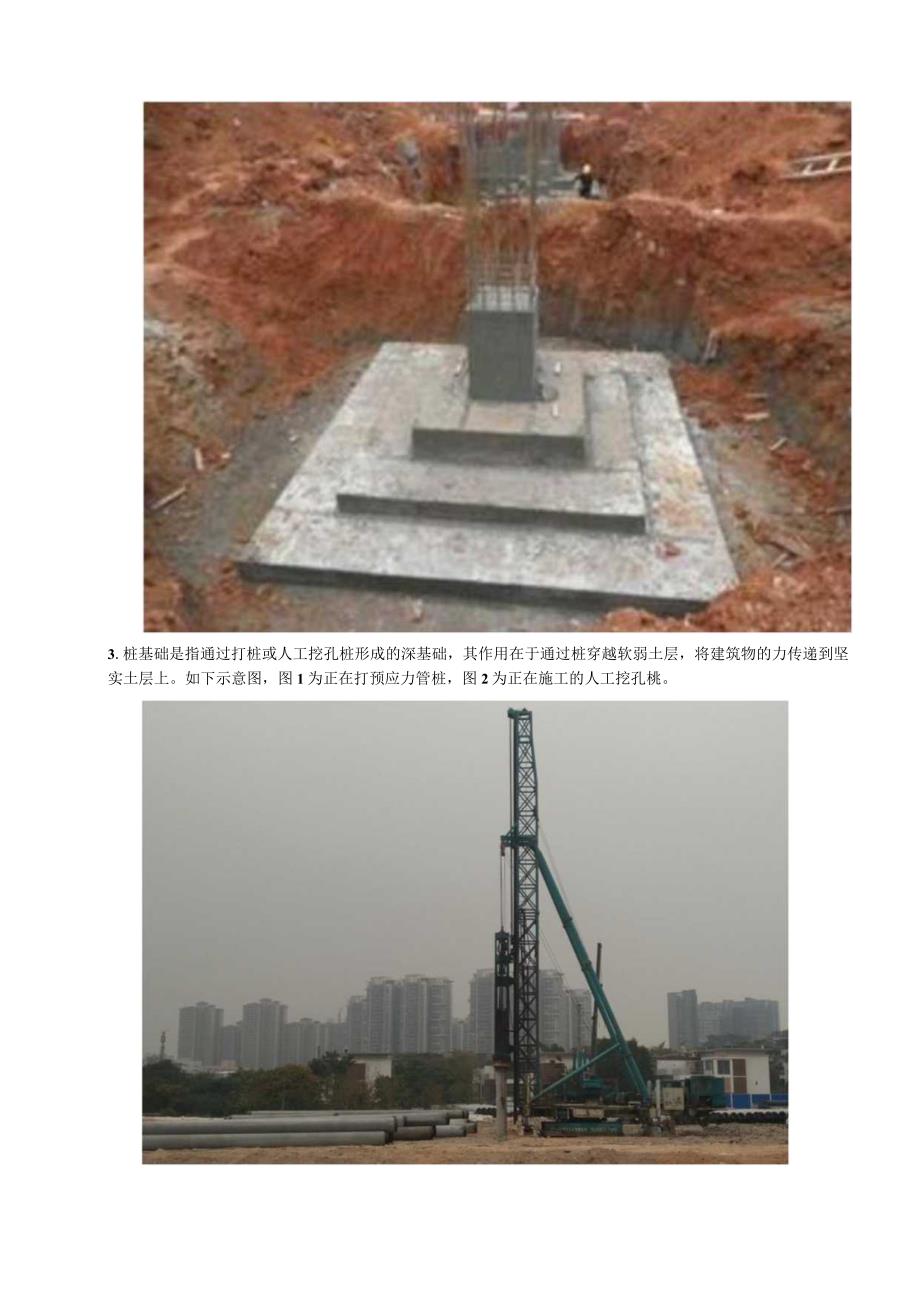

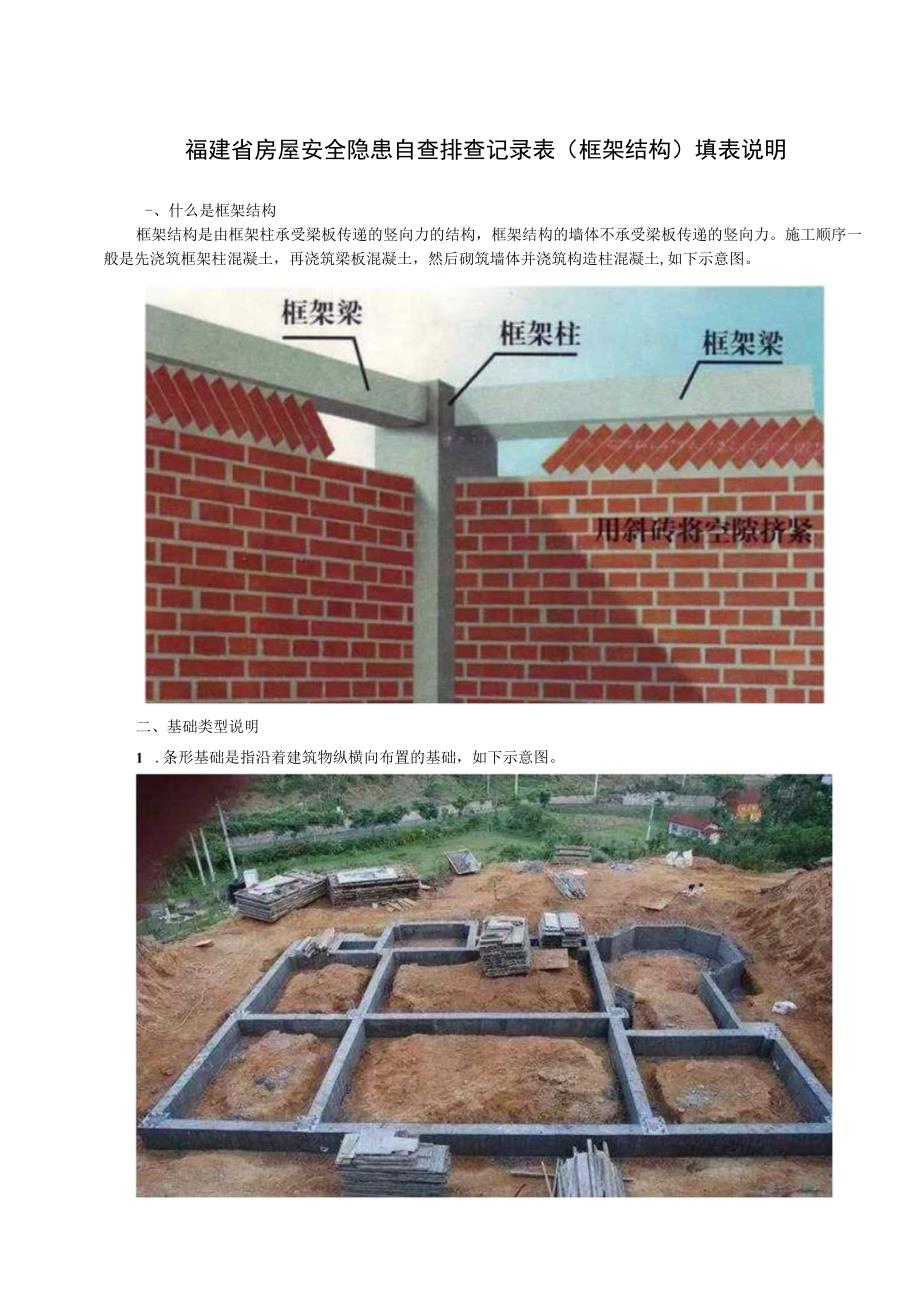

1、福建省房屋安全隐患自查排查记录表(框架结构)填表说明-、什么是框架结构框架结构是由框架柱承受梁板传递的竖向力的结构,框架结构的墙体不承受梁板传递的竖向力。施工顺序一般是先浇筑框架柱混凝土,再浇筑梁板混凝土,然后砌筑墙体并浇筑构造柱混凝土,如下示意图。二、基础类型说明1 .条形基础是指沿着建筑物纵横向布置的基础,如下示意图。2.独立基础一般设在柱下,常用于框架结构,如下示意图。3.桩基础是指通过打桩或人工挖孔桩形成的深基础,其作用在于通过桩穿越软弱土层,将建筑物的力传递到坚实土层上。如下示意图,图1为正在打预应力管桩,图2为正在施工的人工挖孔桃。三、自(排)查情况说明1.l房屋出现肉眼可见的明显

2、倾斜,并且外墙开裂出现了斜向缝隙,如下示意图。(V)(X)1.2框架柱出现与地面垂直的裂缝,并且保护层剥落可以直接用眼睛看见外露的钢筋。框架柱是主要的竖向受力结构,承受梁和板传来的荷载,应该在楼板施工前施工完成。而不是砌筑砖墙后浇筑的砖墙之间的柱(构造柱,不受力)。混凝土保护层是指混凝土构件中,起到保护钢筋避免钢筋直接裸露的那一部分混凝土。1.3框架柱一侧出现水平裂缝,并且与其正对面那一侧的混凝土被压碎。1. 4主梁中间部位侧面出现下宽上窄的竖向裂缝,并且裂缝向上延伸到梁高的2/3,或裂缝宽度大于1.0mm。主梁是指落在(支撑)框架柱的梁,现浇梁梁高包括板的厚度,如下示意图。图1表示梁中开裂后

3、加固,图2表示梁高包括板厚。L5主梁端头出现斜向裂缝,如下示意图。2.1房屋基础整体移动,地面开裂出现和边坡同向的缝隙宽度大于IOnin1,如下示意图。按底地面2.2砖墙出现斜向裂缝且裂缝宽度超过IOnInl(仅单条裂缝时)或超过5nm(多条裂缝时),如下示意图。2. 3框架柱、.主梁因钢筋锈蚀造成混凝土胀裂,并且裂缝宽度大于LOmm2.4阳台或雨篷等悬挑构件明显下垂变形,悬挑构件根部开裂或上方的墙体出现宽度大于0.5mm的通长裂缝。阳台是一种从外壁突出,由圆柱或托架支撑的平台,其边沿则建栏杆,以防止物件和人落出平台范围。雨篷是悬挑构件,依附在建筑物上。2. 5主梁中间部位侧面出现下宽上窄的竖向裂缝2.6人字屋架底部没有设置水平方向拉杆,或者屋架肉眼可见明显向一侧倾斜,并且每根屋架之间没有用2.7钢屋架的钢构件或部件之间采用的焊缝、螺栓或钾钉连接位置出现拉开、变形、滑移、松动、剪坏等损坏现象。
