《钻芯法检测砌体抗剪强度及砌筑砂浆强度专用或地区测强曲线的制定方法、异常数据判断和处理.docx》由会员分享，可在线阅读，更多相关《钻芯法检测砌体抗剪强度及砌筑砂浆强度专用或地区测强曲线的制定方法、异常数据判断和处理.docx（6页珍藏版）》请在第壹文秘上搜索。

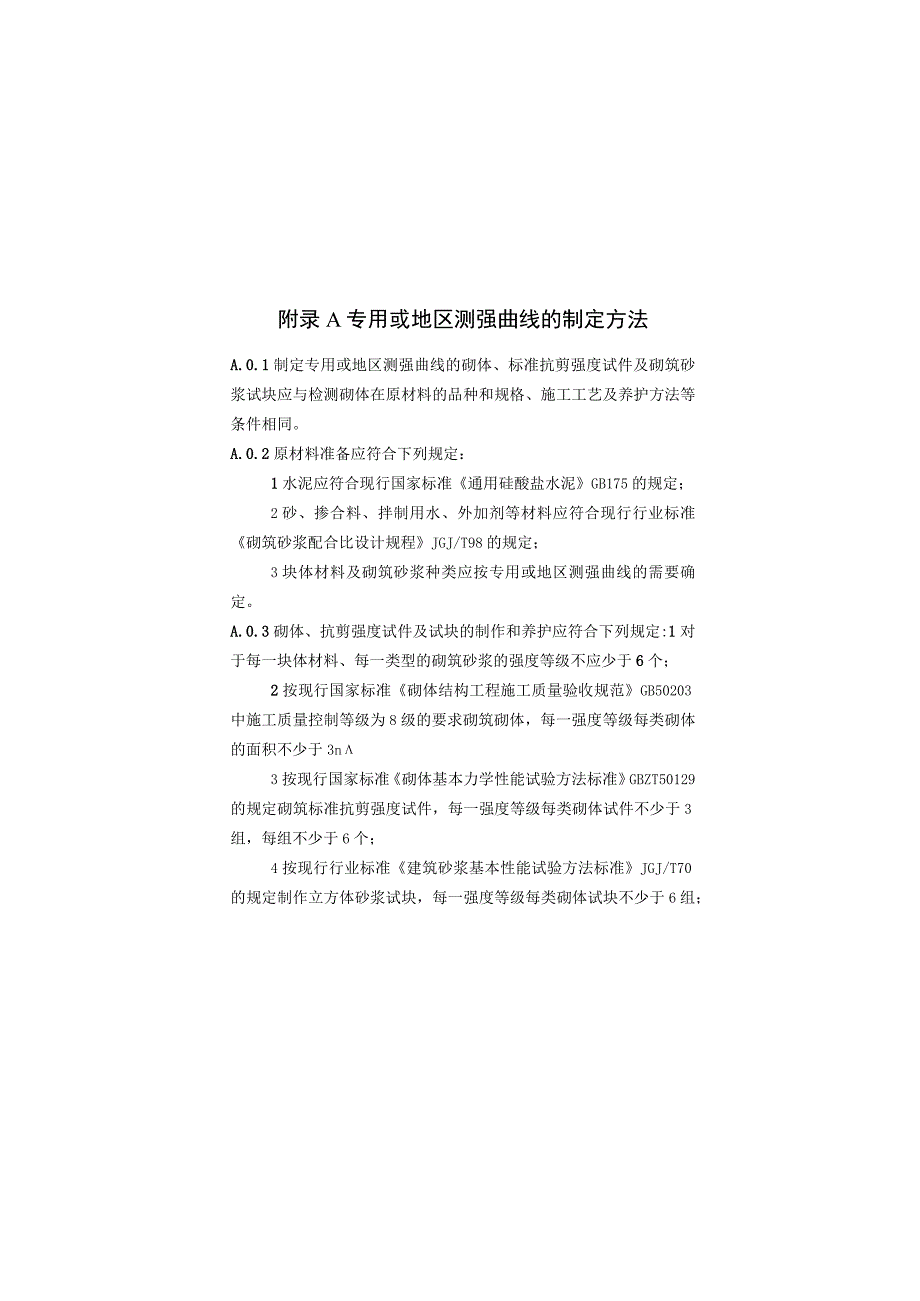

1、附录A专用或地区测强曲线的制定方法A.0.1制定专用或地区测强曲线的砌体、标准抗剪强度试件及砌筑砂浆试块应与检测砌体在原材料的品种和规格、施工工艺及养护方法等条件相同。A.0.2原材料准备应符合下列规定：1水泥应符合现行国家标准通用硅酸盐水泥GB175的规定；2砂、掺合料、拌制用水、外加剂等材料应符合现行行业标准砌筑砂浆配合比设计规程JGJ/T98的规定；3块体材料及砌筑砂浆种类应按专用或地区测强曲线的需要确定。A.0.3砌体、抗剪强度试件及试块的制作和养护应符合下列规定:1对于每一块体材料、每一类型的砌筑砂浆的强度等级不应少于6个；2按现行国家标准砌体结构工程施工质量验收规范GB50203中

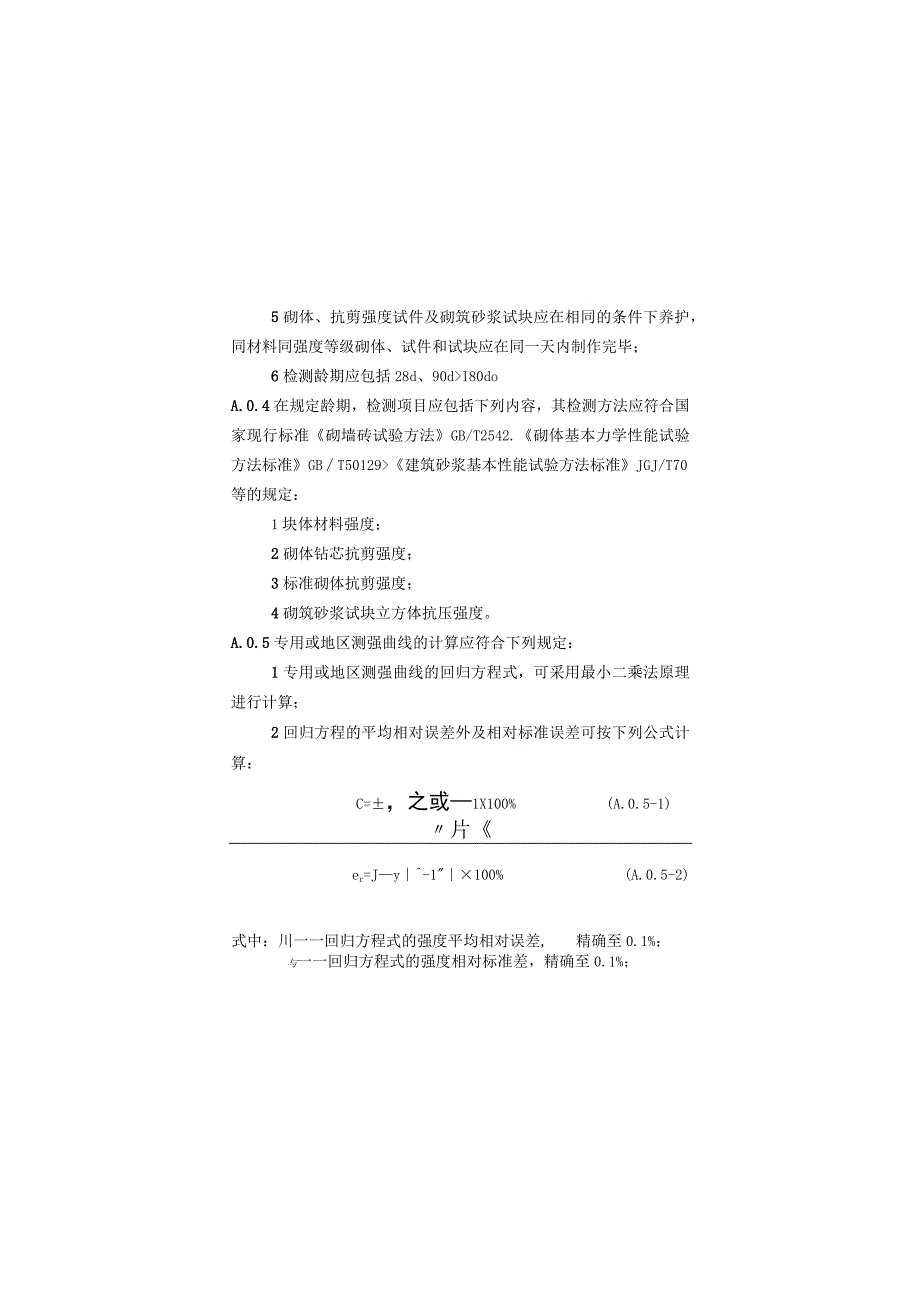

2、施工质量控制等级为8级的要求砌筑砌体，每一强度等级每类砌体的面积不少于3n3按现行国家标准砌体基本力学性能试验方法标准GBZT50129的规定砌筑标准抗剪强度试件，每一强度等级每类砌体试件不少于3组，每组不少于6个；4按现行行业标准建筑砂浆基本性能试验方法标准JGJ/T70的规定制作立方体砂浆试块，每一强度等级每类砌体试块不少于6组；5砌体、抗剪强度试件及砌筑砂浆试块应在相同的条件下养护，同材料同强度等级砌体、试件和试块应在同一天内制作完毕；6检测龄期应包括28d、90dI80doA.0.4在规定龄期，检测项目应包括下列内容，其检测方法应符合国家现行标准砌墙砖试验方法GB/T2542.砌体基本

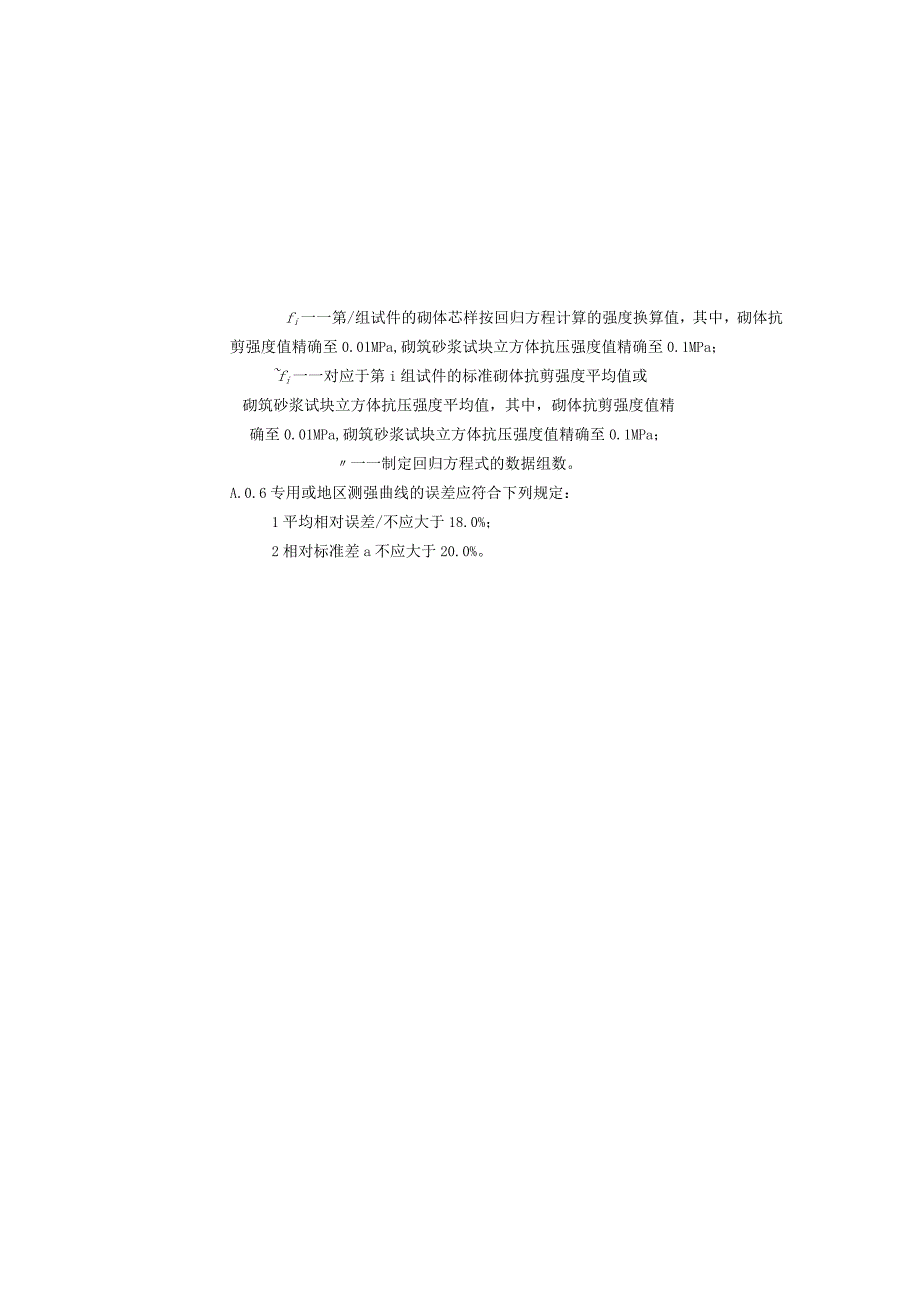

3、力学性能试验方法标准GBT50129建筑砂浆基本性能试验方法标准JGJ/T70等的规定：1块体材料强度；2砌体钻芯抗剪强度；3标准砌体抗剪强度；4砌筑砂浆试块立方体抗压强度。A.0.5专用或地区测强曲线的计算应符合下列规定：1专用或地区测强曲线的回归方程式，可采用最小二乘法原理进行计算；2回归方程的平均相对误差外及相对标准误差可按下列公式计算：C=，之或1X100%(A.0.5-1)片er=Jy-1100%(A.0.5-2)式中：川一一回归方程式的强度平均相对误差,精确至0.1%；与一一回归方程式的强度相对标准差，精确至0.1%；fi一一第/组试件的砌体芯样按回归方程计算的强度换算值，其中，砌
4、体抗剪强度值精确至0.01MPa,砌筑砂浆试块立方体抗压强度值精确至0.1MPa；fi一一对应于第i组试件的标准砌体抗剪强度平均值或砌筑砂浆试块立方体抗压强度平均值，其中，砌体抗剪强度值精确至0.01MPa,砌筑砂浆试块立方体抗压强度值精确至0.1MPa；一一制定回归方程式的数据组数。A.0.6专用或地区测强曲线的误差应符合下列规定：1平均相对误差/不应大于18.0%；2相对标准差a不应大于20.0%。附录B异常数据判断和处理B.0.1检测批的异常数据应按下列步骤进行判断：1将测点强度换算值按从小到大顺序排列为Au、fcu2、An；2格拉布斯统计量Gn、Gn应按下列公式进行计算：Gn=(JCX
5、mf)ISf(BOLl)Gn=5IfTCG/Sf(B.0.1-2)式中：如一检测批砌筑砂浆抗剪强度或抗压强度换算值的平均值；,n一一检测批砌筑砂浆抗剪强度或抗压强度换算值的最大值；,l一一检测批砌筑砂浆抗剪强度或抗压强度换算值的最小值；Sf一检测批砌筑砂浆抗剪强度或抗压强度换算值的标准差。3检出水平。宜取0.05,按表BOl查取Go.975()。当Gn=GJ时，应重新考虑限定检出离群值的个数；当Gn大于Gn且Gn大于Go.975()时，可判断人叫为离群值；当Gn大于Gn且Gn大于Go.975的时，可判定AUm为离群值，否则可判为未发现离群值。4剔除水平a宜取0.01,按表B.0.1查取G0.9
6、95(w)o当Gn大于Gn且Gn大于Go995()时，可判断启,n为统计离群值，否则可判断为未发现统计离群值，启,n为高端歧离值；当Gn大于Gn且Gn大于Go995()时,可判定启n为统计离群值,否则可判断为未发现统计离群值，AU.n为低端歧离值。表B.0.1格拉布斯检验法的临界值表测点数量G.975S)Go.995()测点数量GQSylS(n)Go.995()152.5492.806433.0673.415162.5852.852443.0753.425172.6202.894453.0853.435182.6512.932463.0943.445192.6812.968473.1033.4
7、55202.7093.001483.1113.464212.7333.031493.1203.474222.7583.060503.1283.483232.7813.087513.1363.491242.8203.112523.1433.500252.8223.135533.1513.507262.8413.157543.1583.516272.8593.178553.1663.524282.8763.199563.1723.531292.8933.218573.1803.539302.9083.236583.1863.546312.9243.253593.1933.553322.9383.2
8、70603.1993.560332.9523.286613.2053.566342.9653.301623.2123.573352.9793.316633.2183.579362.9913.330643.2243.586373.0033.343653.2303.592383.0143.356663.2353.598393.0253.369673.2413.605403.0363.381683.2463.610413.0463.393693.2523.617423.0573.404703.2573.622续表B.0.1格拉布斯检验法的临界值表测点数量G.975Go.995()测点数量G.975(
9、)Go.995()713.2623.627863.3313.699723.2673.633873.3353.704733.2723.638883.3393.708743.2783.643893.3433.712753.2823.648903.3473.716763.2873.654913.3503.720773.2913.658923.3553.725783.2973.663933.3583.728793.3013.669943.3623.732803.3053.673953.3653.736813.3093.677963.3693.739823.3153.682973.3723.744833
10、.3193.687983.3773.747843.3233.691993.3803.750853.3273.695I(X)3.3833.754注：当测点数量大于100时，可按测点数量为100取值。B.0.2异常数据的处理应符合下列规定：1对于统计离群值和高端歧离值，宜从样本中剔除；对于低端歧离值，当有充分理由时，可从样本中剔除；当无法说明异常原因时，可在低端歧离值邻近位置重新取样复测，根据复测结果判断是否剔除；剔除的数据应留有原始记录、剔除的理由和必要的说明。2保留异常数据，增加样本数补充检测，然后进行数据判断和强度推定。3保留异常数据，重新划分检测批，然后进行数据判断和强度推定。B.0.3剔除异常数据后，应按本规程第6.0.1条的规定对余下的数据重新计算强度换算值的平均值、标准差和变异系数，然后继续按照本规程第BOl条的规定进行检验。直到不能检出统计离群值时，方可进行强度推定。B.0.4检出的统计离群值总数不宜超过最初样本量的5%,否则应按本规程第6.0.3条的规定进行处理。
