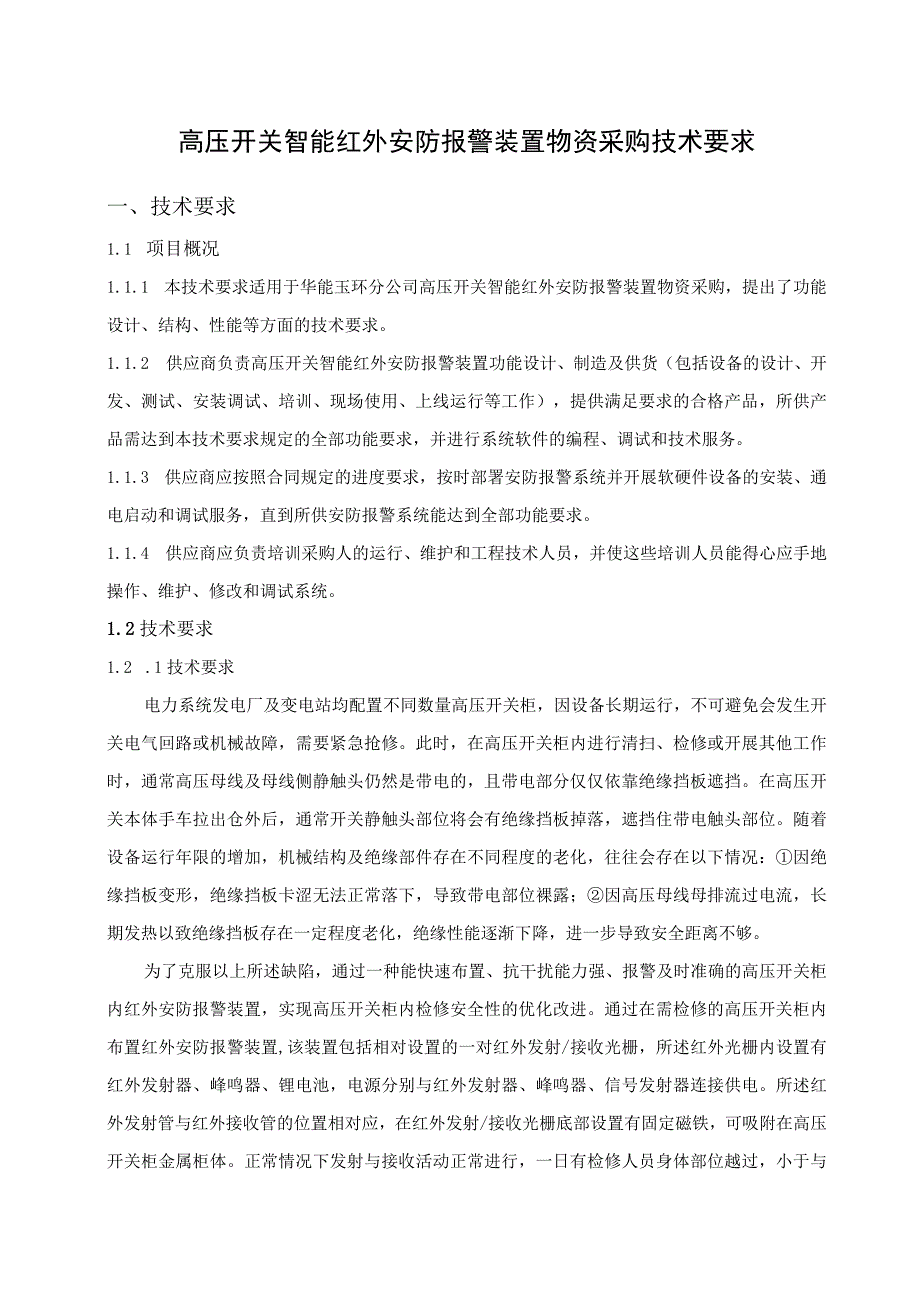

1、高压开关智能红外安防报警装置物资采购技术要求一、技术要求1.1 项目概况1.1.1 本技术要求适用于华能玉环分公司高压开关智能红外安防报警装置物资采购，提出了功能设计、结构、性能等方面的技术要求。1.1.2 供应商负责高压开关智能红外安防报警装置功能设计、制造及供货（包括设备的设计、开发、测试、安装调试、培训、现场使用、上线运行等工作），提供满足要求的合格产品，所供产品需达到本技术要求规定的全部功能要求，并进行系统软件的编程、调试和技术服务。1.1.3 供应商应按照合同规定的进度要求，按时部署安防报警系统并开展软硬件设备的安装、通电启动和调试服务，直到所供安防报警系统能达到全部功能要求。1.1
2、.4 供应商应负责培训采购人的运行、维护和工程技术人员，并使这些培训人员能得心应手地操作、维护、修改和调试系统。1.2技术要求1.2 .1技术要求电力系统发电厂及变电站均配置不同数量高压开关柜，因设备长期运行，不可避免会发生开关电气回路或机械故障，需要紧急抢修。此时，在高压开关柜内进行清扫、检修或开展其他工作时，通常高压母线及母线侧静触头仍然是带电的，且带电部分仅仅依靠绝缘挡板遮挡。在高压开关本体手车拉出仓外后，通常开关静触头部位将会有绝缘挡板掉落，遮挡住带电触头部位。随着设备运行年限的增加，机械结构及绝缘部件存在不同程度的老化，往往会存在以下情况：因绝缘挡板变形，绝缘挡板卡涩无法正常落下，导
3、致带电部位裸露；因高压母线母排流过电流，长期发热以致绝缘挡板存在一定程度老化，绝缘性能逐渐下降，进一步导致安全距离不够。为了克服以上所述缺陷，通过一种能快速布置、抗干扰能力强、报警及时准确的高压开关柜内红外安防报警装置，实现高压开关柜内检修安全性的优化改进。通过在需检修的高压开关柜内布置红外安防报警装置,该装置包括相对设置的一对红外发射/接收光栅，所述红外光栅内设置有红外发射器、峰鸣器、锂电池，电源分别与红外发射器、峰鸣器、信号发射器连接供电。所述红外发射管与红外接收管的位置相对应，在红外发射/接收光栅底部设置有固定磁铁，可吸附在高压开关柜金属柜体。正常情况下发射与接收活动正常进行，一日有检修

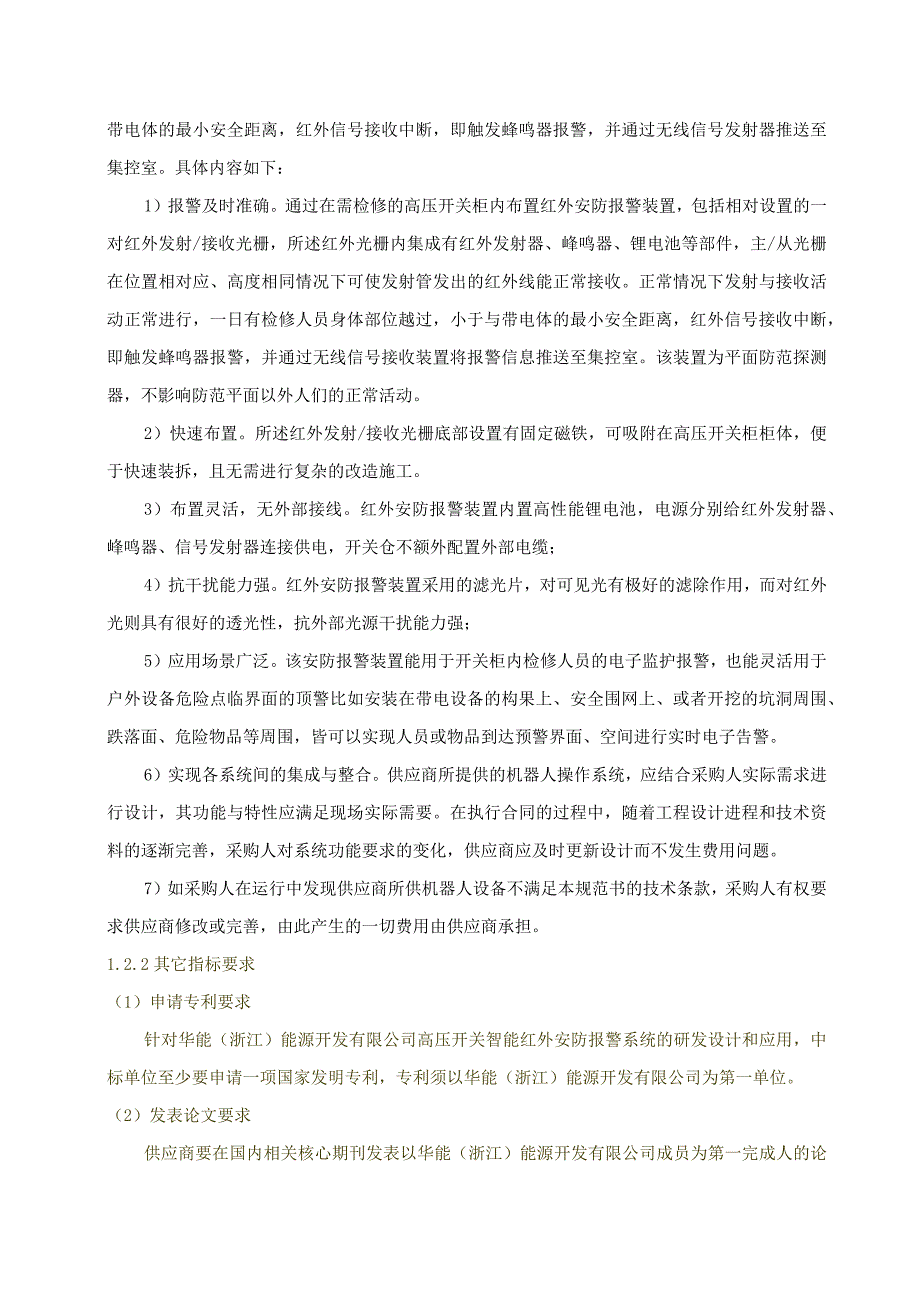

4、人员身体部位越过，小于与带电体的最小安全距离，红外信号接收中断，即触发蜂鸣器报警，并通过无线信号发射器推送至集控室。具体内容如下：1）报警及时准确。通过在需检修的高压开关柜内布置红外安防报警装置，包括相对设置的一对红外发射/接收光栅，所述红外光栅内集成有红外发射器、峰鸣器、锂电池等部件，主/从光栅在位置相对应、高度相同情况下可使发射管发出的红外线能正常接收。正常情况下发射与接收活动正常进行，一日有检修人员身体部位越过，小于与带电体的最小安全距离，红外信号接收中断，即触发蜂鸣器报警，并通过无线信号接收装置将报警信息推送至集控室。该装置为平面防范探测器，不影响防范平面以外人们的正常活动。2）快速布
5、置。所述红外发射/接收光栅底部设置有固定磁铁，可吸附在高压开关柜柜体，便于快速装拆，且无需进行复杂的改造施工。3）布置灵活，无外部接线。红外安防报警装置内置高性能锂电池，电源分别给红外发射器、峰鸣器、信号发射器连接供电，开关仓不额外配置外部电缆；4）抗干扰能力强。红外安防报警装置采用的滤光片，对可见光有极好的滤除作用，而对红外光则具有很好的透光性，抗外部光源干扰能力强；5）应用场景广泛。该安防报警装置能用于开关柜内检修人员的电子监护报警，也能灵活用于户外设备危险点临界面的顶警比如安装在带电设备的构果上、安全围网上、或者开挖的坑洞周围、跌落面、危险物品等周围，皆可以实现人员或物品到达预警界面、空
6、间进行实时电子告警。6）实现各系统间的集成与整合。供应商所提供的机器人操作系统，应结合采购人实际需求进行设计，其功能与特性应满足现场实际需要。在执行合同的过程中，随着工程设计进程和技术资料的逐渐完善，采购人对系统功能要求的变化，供应商应及时更新设计而不发生费用问题。7）如采购人在运行中发现供应商所供机器人设备不满足本规范书的技术条款，采购人有权要求供应商修改或完善，由此产生的一切费用由供应商承担。1.2.2其它指标要求（1）申请专利要求针对华能（浙江）能源开发有限公司高压开关智能红外安防报警系统的研发设计和应用，中标单位至少要申请一项国家发明专利，专利须以华能（浙江）能源开发有限公司为第一单位

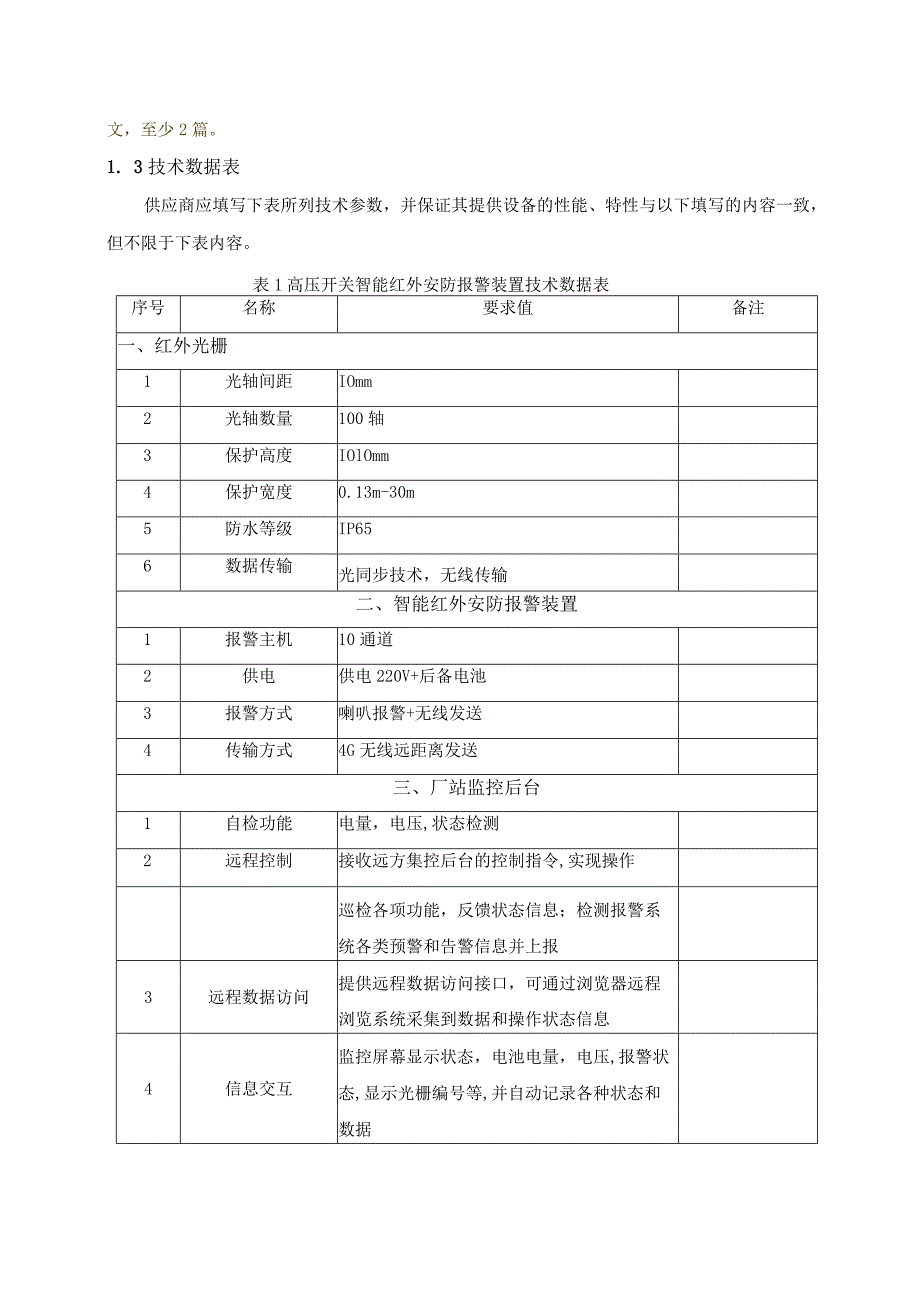

7、。（2）发表论文要求供应商要在国内相关核心期刊发表以华能（浙江）能源开发有限公司成员为第一完成人的论文，至少2篇。1. 3技术数据表供应商应填写下表所列技术参数，并保证其提供设备的性能、特性与以下填写的内容一致，但不限于下表内容。表1高压开关智能红外安防报警装置技术数据表序号名称要求值备注一、红外光栅1光轴间距IOmm2光轴数量100轴3保护高度IOlOmm4保护宽度0.13m-30m5防水等级IP656数据传输光同步技术，无线传输二、智能红外安防报警装置1报警主机10通道2供电供电220V+后备电池3报警方式喇叭报警+无线发送4传输方式4G无线远距离发送三、厂站监控后台1自检功能电量，电压,
8、状态检测2远程控制接收远方集控后台的控制指令,实现操作巡检各项功能，反馈状态信息；检测报警系统各类预警和告警信息并上报3远程数据访问提供远程数据访问接口，可通过浏览器远程浏览系统采集到数据和操作状态信息4信息交互监控屏幕显示状态，电池电量，电压,报警状态,显示光栅编号等,并自动记录各种状态和数据二、供货范围1.1 一般要求1.1.1 本附件规定了合同设备的供货范围，供应商保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合本技术要求的要求。1.1.2 供应商应提供详细供货清单，清单中依此说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，
9、即使本合同附件未列出和/或数目不足，供应商仍须在执行的同时补足。1.1.3 供应商应提供所有安装和调试所需专用工具和消耗材料等，并提供详细供货清单。1.2 供货范围供应商应确保供货范围完整，以能满足采购人安装、运行要求为原则。若在安装、调试、运行中发现缺项由供应商免费提供。2. 2.1设备材料表华能玉环分公司高压开关智能红外安防报警系统主要设备材料见下表：表2设备材料表序号研发服务内容备注数量单位单价金额1红外光栅带磁力吸附，便携式可充电10套2智能红外安防报警装置5套3厂站监控后台1套序号研发服务内容备注数量单位单价金额4配套调试及应用软件1套5产品研发费用1）供应商应提供设备安装、调试及培
10、训服务;2）若装置安装过程中涉及到元部件安装，对安装过程涉及到的材料附件，供应商应免费提供并满足现场使用；3）装置应配套提供调试、整定和维护等可安装的全套软件，并应提供后续的软件升级服务。三、设备、技术文件和图纸交付进度3.1一般要求3.1.1 供应商应提供本工程项目方案详细的专题说明书,包括系统规划配置图及说明、系统性能、系统结构、系统通讯、对外接口、人机接口，电源系统配置等。3.1.2 供应商应提供高压开关智能红外安防报警装置的系统集成的技术方案，其中应包含系统服务范围，包括所有硬件、软件、施工、服务、培训和有关图纸资料等。3.1.3 供应商应提供系统硬件配置及所供设备清单和产地。3.1.
11、4 供应商应提供系统软件清单（按系统平台软件、数据库软件、功能软件等分类列出）和详细说明（包括软件名称、作用机理、完成功能等）。3.1.5 供应商提供的软件包设计基础资料，包括软件设计需求分析说明、软件组态系统图、软件设计功能详图等的典型图纸、资料。3. 2设备交货计划表3设备交货计划表序号设备/部件名称、型号到货地点交货时间1高压开关智能红外安防报警装置物资站合同签订后一个月内2配套调试及应用软件物资站合同签订后一个月内说明：该交货进度将根据工程进展的实际情况加以调整，如有重大调整，采购人将提前1周书面通知供应商。3. 3资料提交要求3.3.1在本合同签字之日起2周内，供应商应提供下列供认可
12、的主要资料，但不限于下列资料。(1)系统原理图(2)软件程序框图(3)安装接线图3.3.2采购人有权要求供应商对设备部件作出修改而不发生任何额外费用。在收到采购人最终确认图之前，采购或制造的材料应由供应商承担全部风险和费用。3.3.3采购人的认可并不能解除供应商对其图纸的完整性和准确性应负的责任，产品应符合合同规范的规定。3.3.4供应商应提供合同设备施工时所必须的原理图和安装接线图。3.3.5供应商应提供采购人装置投产前试验用的详细的技术说明和技术要求，还应提供装置进行正常试验及运行维护，故障诊断的内容和要求。3.3.6供应商应提供设备运行和维护手册。3.3.7供应商向采购人提供下列技术文件
13、以供确认。(1)调试大纲(2)装置内部逻辑图(3)输出信号逻辑3.3.8设备供货时提供下列资料：设备的开箱资料，除了之前3.1所述图纸还应包括安装、运行、维护、修理说明书，部件清单资料，产品合格证等。3. 3.9技术资料与图纸的交付要求：(1)供采购人审查的资料2套(2)厂家安装图2套(3)运行维护手册及说明书3套(4)设备装箱单、试验报告等资料1套(5)合格证、质量证明书1套四、设备性能检验和质量保证4.1概述本附件用于合同执行期间对供应商所提供的设备（包括对分包外购设备）进行检验、监造和性能验收试验，确保供应商所提供的设备符合技术要求的规定。4. 2现场验收4.1.1 现场验收试验的时间和
14、条件由采购人根据现场安装和调试进度确定。供应商有责任指导和配合采购人完成现场安装和调试的各项工作，并负责对采购人技术人员进行基本培训，使其掌握系统维护的各项技能。4.1.2 现场验收试验在正常运行条件下进行，但不排除异常状态的模拟。4.3质量保证及罚款4. 3.1供应商应保证所提供的所有设备都是全新的、未使用过的且应按最佳方式进行设计和制造。采用的是优质材料和先进工艺，并在各方面均符合合同规定的质量、规格和性能要求。5. 3.2供应商应保证电源系统设备经过正确安装、正常操作和保养，在其寿命期内运行良好。由于供应商设计、材料或工艺的原因所造成的缺陷或故障，在合理的运行寿命期限内供应商应免费负责修
15、理或更换有缺陷的零部件、模板或整机。6. 3.3质量保证期为一年（设备最终投运之日开始算），质保期内出现供应商设备或软件的质量问题,供应商应在接到采购人通知后的24小时内负责处理缺陷或更换有损坏的部件，并赔偿由此造成的损失，设备的质保期将相应延长。7. 4.4供应商应对合同设备的设计、材料和零部件选购、加工、制造、检测等过程建立严格的质量保证体系，并在合同设备的整个制造过程中严格按其执行。供应商提供的所有设备均应附有制造商签发、供应商签字的检查记录、质量保证书和检验报告。8. 4.5供应商应采用有运行经验且证明合同设备的生产和电源系统的集成是正确的、成熟的产品。如采用供应商过去从未采用过的新技术，应征得采购人的同意。4. 4.6供应商从其他厂商采购的设备，一切质量问题应由供应商负责。五、技术服务和培训4.1 供应商现场
