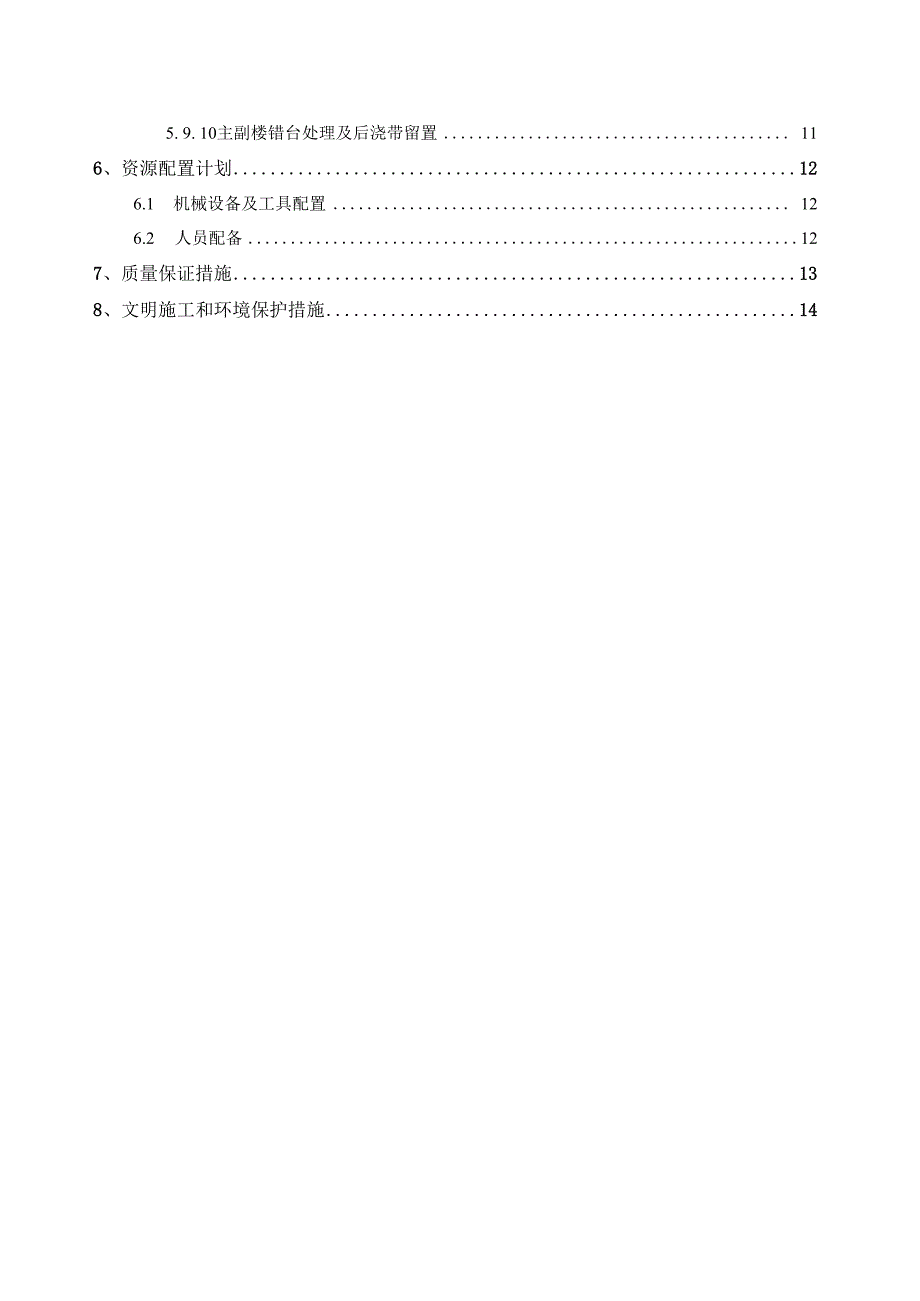

1、五星级IKA酒店筏板基础施工方案编 号：版 本：受控号：修改状态：编 制：复 核：审 核：批 准：有效状态：有效某某四局 总承包公司安哥拉项目经理部202*年6月20日目录K编制依据12、工程概况13、工程重难点分析 14、施工进度计划15、结构施工工艺25. 1施工准备25. 2桩间土方开挖25 3 25. 4基底处理25 5垫层施工35. 6* * 35. 6. 1砖胎膜设计35. 6. 2砖胎模砌筑35. 7 I 45. 7.1卷 材防水工艺流程 55. 7.2施工要点55. 8 钢筋的加工 J 绑扎 75. 8. 1钢筋准备75. 8. 2钢筋的加工制作85. 8. 3 85. 8.
2、4钢筋工程技术质量控制措施95. 9混凝土工程施工95. 9. 1混凝土浇筑前的检查和准备95. 9. 2配合比设计95. 9. 3混凝土配和比技术控制措施105. 9. 4 I 105. 9.5混凝土的浇筑 105. 9. 6严把混凝土浇筑关115. 9. 7 混凝Lji 度控制 11115. 9. 8严格控制新旧混凝土接搓时间5. 9. 9把好施工缝关，防止出现冷缝115. 9. 10主副楼错台处理及后浇带留置 116、资源配置计划126.1 机械设备及工具配置 126.2 人员配备127、质量保证措施138、文明施工和环境保护措施14筏板基础施工方案1、编制依据（1）与业主签订的施工合同
3、；（2）初步设计图及相关补充资料；（3）国家现行技术标准、部颁技术规范规程及质量检验评定标准；（4）施工现场踏勘、施工调查报告；（5）我公司及国外类似房建工程施工经验、施工技术。2、工程概况绍里木酒店设计为五星级酒店（IoO间客房），采用欧洲标准。主体为框架结构，共8 层（含一层地下室），建筑面积总计15370肝；12层为大厅、餐厅、健身房、会议室；37 层为标准客房，每层25间；7层为技术区。我项目部主要承建该酒店的土建、装饰装修、 给排水部分。3、工程重难点分析该工程基础施工难点为：（1）桩基的处理；（2）搅拌站混凝土供应能力有限，每天仅 能供应约260m3; （3）承台混凝土厚度 为0.
4、8m-4.1m,厚度 较厚，混凝土的温度 应力控 制是筏板基础施工的一个难点。本工程筏板基础包括承台、梁和底板。主楼筏板面积为1837n?,标高为-5.6m；副楼 筏板面积为2510 f,标高为-6.5m。主楼与副楼间由2m宽后浇带隔离，其中主楼及副楼 内又包含多条浇筑缝以实现多次浇筑，施工段划分为11个，保证每个施工段混凝土浇筑方 量小于260m3o施工缝及后浇带的留置和主副楼间高低错台的处理也是筏板基础施工的 难点。4、施工进度计划根据总体施工进度要求，每个施工段需要进行穿插施工，其中1个施工段的筏板基础施工计划见表Io表1每个施工段施工进度计划序号工作名称计划开始时间计划完成时间工日1桩
5、间土方开挖O772桩头处理71473基底处理141624垫层施工161715砖胎膜砌筑171926找平层施工192127防水层施工2133128保护层施工252729梁和承台混凝土浇筑2728110底板混凝土浇筑333415、结构施工工艺5.1施工准备(1)工程部做好图纸会审工作，并按设计回复意见对相关部门做好交底，施工过程 中发现疑问及时与设计做好沟通，及时处理。(2)召开现场技术交底会议，就模板及混凝土施工技术要求对现场施工及质量部门 交底并划分相应职责范围，使其施工做好充分准备。(3)对劳务队伍全体人员进行进场前安全文明施工教育及管理宣传。(4)对特殊工作作业人员集中培训，考核合格取证后
6、方可上岗。(5)对各专业队伍施工前进行技术、质量交底。(6)施工前对前期单位施工的钻孔桩进行检测，确定钻孔桩的混凝土强度是否达 标及桩位是否存在偏差，若存在偏差，需要确定偏差处理方案。5. 2桩间土方开挖由于桩间距离最小为1.2m,挖掘机等机械无法进行开挖施工，所以桩间土方采用人工 开挖的方式。开挖至设定尺寸，并保证基底四周应大于承台平面尺寸0.5m。由于现场施 工区域狭窄，挖出的土应及时运走。基坑顶面应尽量避免动载或大的静载，并在坑顶边 与动载间留不小于Im宽的护道。开挖时要注意保护桩头、钢筋。6. 3桩头处理经施工前检测，发现前期单位施工的钻孔桩存在高程及位置偏差。通过与监理沟通， 确定钻
7、孔桩偏差处理方案，钻孔桩高程偏高采用破桩处理，钻孔桩高程偏低及位置偏差采用 增大原设计承台或新建承台处理。由于钻孔桩施工完已放置了很长时间，桩的混凝土强度已达到C30标准等级，不利于破 桩施工。在破桩之前由测量员提供一个水准点，由施工人员进行水准测量，并在每个钻孔桩设计 桩顶以下5cm处做记号，凿除混凝土时可以以此固定点作为参照点进行施工，并且凿除混凝 土至设计桩顶标高以上5-10cm时停止机械施工改为人工凿除，以免破坏有效桩体。同时混 凝土凿除时防止损伤钢筋，凿除完成后，进行桩位测量和桩顶标高测量，清除钢筋上粘附的 混凝土和坑内废渣。5. 4基底处理基底的平面位置、尺寸、高程、水处理、基地处
8、理等情况进行检验。基底地质承载力应 符合要求，如不符合应及时对基底进行处理，其中钻孔桩桩头凿除的混凝土可以作为承台基 地处理材料。5.5垫层施工基底清理后，测量人员定位垫 层边线，浇注C15混凝土，厚度IOOmm,振捣密实，测量 标高，上表面抹平。12小时后，用草衫覆盖，洒水养护。5. 6模板施工6. 6.1砖胎膜设计根据施工图纸、施工组织设计要求，承台和基础梁等的侧模采用空心砖砌砖胎膜。砖胎 膜的厚度根据承台、挡墙侧模深度进行确定。砖模基本厚度如表2：表2砖模选型砖模高度（廊）墙厚（mm）h1500100h15002407. 6. 2砖胎模砌筑（1）工艺流程拌制砂浆一施工准备（放线、立皮数杆
9、）一排砖搭底一砌砖墙一自检、检验评定（2）砖胎模砌筑砖胎模砌筑前，基础垫层表面应清扫干净，洒水湿润。先盘墙角，每次盘角高 度 不应超过五皮砖，随盘随靠平、吊直。放线时，在砖胎模内侧预留IOlnm的抹灰厚度，保证承台结构截面尺寸。根据皮数杆最下面一层砖的底标高，拉线检查基础垫层表面标高，如第一层砖的 水平灰缝大于20mm时，应先用细石混凝土找平，严禁在砌筑砂浆中掺细石代替或用砂浆 垫平，更不允许砍砖找平。平整和垂直符合要求后再挂线砌墙。组砌方法应正确，砌体上下应错缝，里外咬槎，采用“三一”砌成法（即一铲灰， 一块砖，一挤揉），严禁用水冲砂浆灌缝的方法。灰缝厚度宜为10mm,且应饱满、平直、通顺，
10、立缝砂浆应填实。应挤压碰头灰, 防止透亮或瞎缝。砖墙应拉通线砌筑，并应随砌随吊、靠，确保墙垂直、平整，不得砸砖修墙，几 个人使用同一条通线，中间应设几个支线点，小线要拉紧，每层砖都要穿线看平，使水 平灰缝均匀一致，平直通顺，砌筑时宜采用外手挂线，可以照顾砖墙两 面平整。砌砖时砖要放平，里手高，墙面就要某，里手低，墙面就要背，砌砖时一定要上跟 线，下跟楞，左右相临要对平。墙体标高不一致或有局部加深部位，应从最低处往上砌筑，应经常拉线检查，以 保持砌体通顺、平直，防止砌成“螺丝”墙。（3）质量要求主控项目留槎的作法必须符合施工规范的规定i .砖的品种、强度等级必须符合设计要求。ii .砂浆品种符合
11、设计要求。iii .砌体砂浆必须饱满密实，实心砖砌体水平灰缝的砂浆饱满度 不小于80队iv .转角处严禁留直槎，其它临时间断处，。一般项目i .砖砌体上下错缝，每处无长度超过50Omm以上的通缝。ii .砖砌体接槎处灰缝砂浆密实，缝、砖应平直。允许偏差项目允许偏差（mm）检验方法轴线位置5钢尺垫层标高+ 5水准仪或拉线、钢尺检查截面内部尺寸10钢尺垂直度5吊线相邻两垫层表明高低差3水准仪或钢尺（4）破胎膜施工注意事项：做好施工人员现场技术交底，不能盲目进行施工；严格按照技术规范和方案要求进行操作施工；砖胎膜砌筑高度 过高需分段砌筑，一次砌筑高度 不得超过2000 mm；砖胎膜砌筑完成后应待24
12、小时后方可进行下道工序；做好地表水排放，防止地表水浸入回填土内，造成回填土质量问题；土方及地下室施工在雨季期内进行，碎垫层及砌成模、抹灰工作不宜采用成片 施工的方法，若采用成片成段施工极易受到不可预测的雨天的侵 扰，应按承台个数和小 面积进行。对每天工程量进行合理安排，合理组织人力，对开挖完成后的承台基础梁及 时进行砌筑胎膜、垫 层施工，防止地表水侵 蚀而造成返工。5.7防水施工5. 7.1卷材防水工艺流程20厚水泥砂浆找平层一清理干燥一基层处理f铺贴4un厚APP防水卷 材一隐蔽验 收一35rn厚C20细石混凝土保护层（或铺贴保护板） 5. 7. 2施工要点（1）找平层施工找平层应严格按照图
13、纸设计配合比进行施工，且抹灰面需平整压光，无空鼓与开裂, 施工完一天后应进行养护，且找平层强度达到要求，方可进行防水层施工。另地下室结 构 外墙面抹灰前需将止水螺杆进行割除，且对螺杆洞进行剔除，用1:2. 5水泥砂浆对螺 杆洞进行填实，抹压。（2）基层处理基层必须牢固干净，无松动、起砂、空鼓、脱皮等缺陷，基层表面应平整光滑、 均匀一致，其平整度用2m直尺检查，面层与直尺间最大空隙不得大于8mm,阴阳角应 做成均匀一致，阴角为平整光滑的圆弧，阳角为钝角，如图3、图4所示：APP防水卷材与基层需粘贴牢固，在底板垫层上、结构基体防水面，应做找平层 并压光，使防水卷材铺贴在一个平顺的基面上。（3）铺贴4mm厚APP防水卷材涂刷基层处理剂（冷底子油）。在已经处理好的基层上涂刷基层处理剂，用长柄滚 刷将基层处理剂涂刷在基层表面，要涂刷均匀，不得漏刷或露底。基层处理剂涂刷完 毕，必须达到干燥程度（手摸不粘）方可施行热熔法施工，以避免失火。细部附加增强处理。对于阴阳角、管道根部等部位应做增强处理。方法是先按 细部形状将卷材剪好，不要加热，在细部贴一下，视尺寸、形状合适后，再将卷材的 底面（有热熔胶的一面），用手持汽油喷灯烘烤，待其底面
