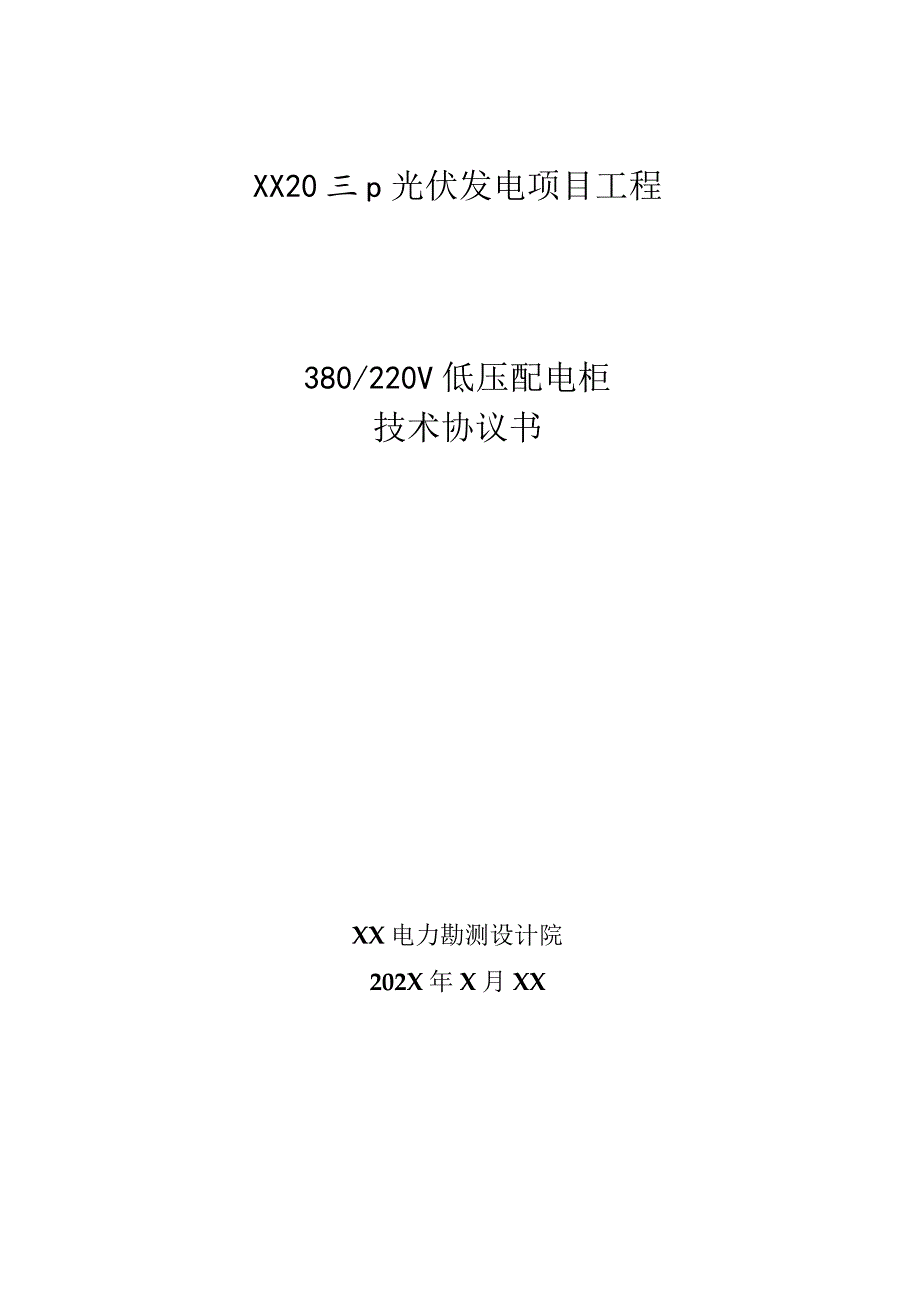

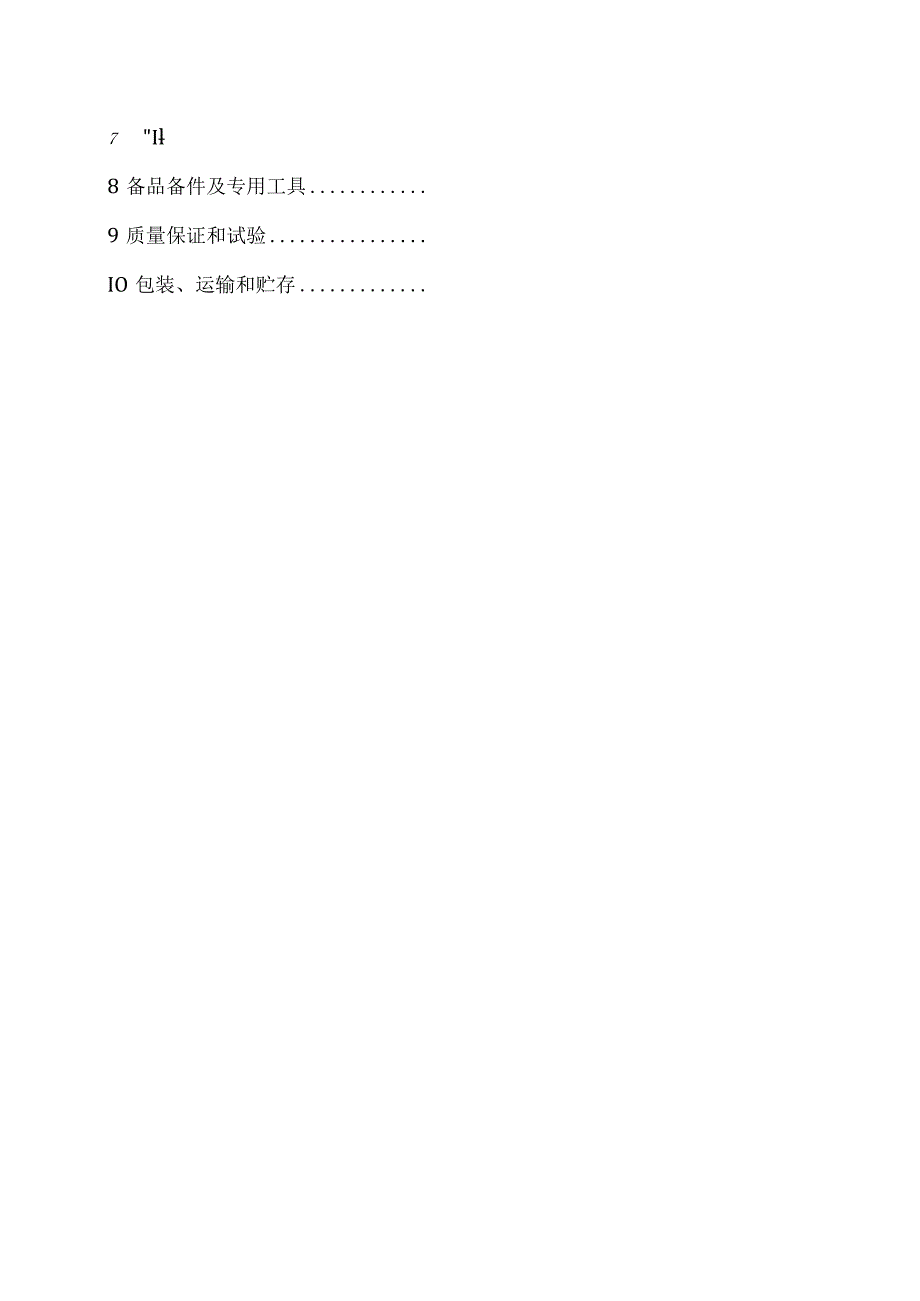

1、XX20三p光伏发电项目工程380/220V低压配电柜技术协议书XX电力勘测设计院202X年X月XX目录11PK3设备规范及数量4 G*5 月艮6 寸口-L7 Il8备品备件及专用工具9质量保证和试验IO包装、运输和贮存1总则1.1本设备技术规范书适用于XX20MWp光伏发电项目工程380/220V低压配电柜及电压自动分级补偿装置，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术节作出规定，投标方保证提供符合本技术规范书和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。同时满足国家有关安全、环保等强制性
2、标准和规范的要求。1.3投标方在设备设计和制造中所涉及的各项规程，规范和标准遵循现行最新版本的国家标准。本设备技术规范所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。投标方提供的主设备、附件、备品备件、外部油漆等材质必须满足本工程所处地理位置、环境条件的要求，如：高寒、风沙影响等。1.5在签定合同之后，招标方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由需、供双方共同商定。1.6 本设备技术规范书经招标方、投标方确认后作为定货合同的技术附件，与合同正文具有同等的法律效力。1.7 本设备技术规范未尽事宜，由招标方、投标方协商确定。2技术要求2.1 遵循的主要现行
3、标准，但不仅限于下列标准的要求:GBl1022高压开关设备和控制设备标准的共用技术要求GB/T14808交流高压接触器和基于接触器的电动机起动器GB191包装贮运标志参考DL/T404-1997户内交流高压开关柜订货技术条件GB7251低压成套开关设备和控制设备IEC60439低压开关设备和控制设备组件所有标准均会被修改，投标方在设备设计和制造中所涉及的各项规程、协议和标准必须遵循现行最新版本的中国国家标准和行业标准。2.2 环境条件a）本条的目的在于强调设备应遵照的环境条件要求，因为这会影响设备的寿命、结构和运行可靠性。b）下列环境条件适用按合同提供的所有设备和结构，特别是对于控制和仪表及电
4、气设备的设计和选择尤其重要。c）投标方保证提供的所有材料、设备、精加工件、装置和系统在运输、卸货、搬运、储存、安装和运行中能经得起环境的条件，并且没有损坏和失灵，能长期满容量连续运行。d）环境条件见下表1周围空气温度最高温度39.6最低温度-34.20C最大日温差K25日照强度W/cm2（风速O.5ms）0.12海拔高度m1055.13最大风速m/s24.2离地面高IOm处，30年一遇IOmin平均最大风速4环境相对湿度（在25C时）平均值50%5地震烈度（中国12级度标准）8水平加速度g0.3垂直加速度g0.15地震波为正弦波，持续时间三个周波，安全系数L676污秽等级III泄漏比距2.5c
5、mkV最高运行电压条件下，制造厂根据实际使用高海拔进行修正，并提供高海拔修正值7覆冰厚度（风速不大于15m/s时）102.3 低压配电柜形式技术条件2.4 3.1低压抽出式开关柜：GCS型开关柜进出线方式：进线柜为变压器柜三相四线主母排侧进线，其它馈线回路一、二次电缆均为电缆柜侧下出线。2.3.2参数:整柜参数：1000X800X2200（宽X深X高）额定电压38QV最高工作电压440V额定频率50HZ额定绝缘电压660V工频试验电压：主电路2500Vlmin辅助电路2000Vlmin额定电流:水平母线（铜质）设计院确定额定电流，由投标方确定母线选型满足设计要求。垂直母线（铜质）1000A/6
6、30A额定短时耐受电流50kA（ls有效值）额定峰值耐受电流125kA辅助电路额定电压220V2.3.3防护等级为IP40。2.3.4 母线与支线有标明相序的颜色，A、B、C相分别为黄、绿、红色、相序按设计院图纸要求，主母线、零母线由制造厂提供，母排连接按国标镀锡。断路器出线桩头需预留接线螺孔。2.3.5 柜体颜色由招标方另行通知。2.3.6 3.6结构开关柜柜体及门板采用2.Omm优质冷轧钢板，为全组装结构，各部件经数控机床加工，折弯后栓接而成。每一个开关柜均可在屏前接线，维护检修。2.3.6.1框架断路器回路按照抽出式结构，电动机馈线回路按照接触器额定电流大于40OA时采用抽出式结构，40
7、OA及以下回路采用抽屉式结构，馈线回路大于40OA时采用抽出式结构，40OA及以下回路采用抽屉式结构。2.3.6.2开关柜的框架和外壳有足够的刚度和强度，除应满足内部元器件的安装要求外,还能承受设备内外电路短路时的电动力和热效应，不因设备搬运、吊装、运输过程由于受潮、冷冻、撞击等因数而变形和损坏。外壳采用厚度不小于2.Omm的冷轧钢板（镀锌白）制成。2.3.6.3外壳的顶部有盖板，防止异物、水滴落下造成母线短路。盖板的设置不会影响设备正常运行时的通风和散热。对要求采用上进上出的开关柜，柜顶设置固定电缆的支架，并采取可靠措施防止灰尘进入柜内。2.3.6.4靠墙布置的开关柜内的所有设备和部件（包括
8、水平母线）的检修和更换全部在开关柜的前面进行。2.3.6.5为防止事故扩大，开关柜的金属分隔式和抽屉式间隔之间及每一个功能小室之间有金属隔板，隔板的设置不影响母线及元件的检修和更换。2.3.6.6金属分隔式的开关柜其柜内ACB元件为抽出式。2.3.6.7开关柜的结构使断路器或其他电气设备操作产生的振动不会引起继电器等二次设备误动作。2.3.6.8所有外接导线端子均应同时对铜导线和铝导线都适用。外接导线端子的导电截面应与导线（或电缆）截面相适应，且不小于开关柜短时耐受电流要求的截面，任何情况下端子均和外接导线可靠连接。2.3.6.9低压开关柜内设置中性点工作母线和接地保护母线，工作母线和接地保护
9、母线贯穿低压开关柜组全长。中性点工作母线截面不小于主母线的50%,接地保护母线截面不应小于50X5u开关柜的主母线和中性点工作母线及接地保护母线均采用铜质。接地保护母线的颜色符合GB2681-81”电工成套装置中的导线颜色”的规定。2.3.6.10中性点工作母线和接地保护母线在开关柜组两端设置专用接地引线端子板，引线端子板为双螺栓型，且设有明显的符号标志。2.3.6.11开关柜活动部件（如门）上若装有信号灯、操作开关，则用专用的保护软导线与柜内保护接地母线连接。2.3.6.12开关柜的底部设有安装外接电缆的安装支架,还设有安装零序电流互感器的支架。支架高度保证上述设备的安装，电缆安装支架距柜底
10、高度不小于300mm。当间隔的电缆较多（3根及以上），在开关柜电缆室设置母线排，母线排距柜底高度不小于500mm。2.3.6.13所有不带电的金属部件有效地接到开关柜的保护接地母线上。2.3.6.14开关柜设置各自独立的功能单元小室、电缆室和母线室。各小室之间用封闭金属隔板完全隔离，各小室的隔板的防护等级不低于IP30。2.3.6.15抽屉式开关柜的抽屉单元在柜上有“连接位置”、“分离位置”、“试验位置”三种确定的位置，对每一个位置均有明显的对应标志。2.3.6.16抽屉式开关柜的抽屉单元有合适的导轨、止挡器和指示器，以使抽屉单元能容易地抽出和插入，在各位置均能精确定位和指示，便于运行人员确认
11、和操作。抽屉单元框架在任何时候均通过柜体可靠接地。2.3.6.17抽屉单元一次插头是弹性的鸭嘴式插头，表面镀银，保证抽出部分与柜体之间存在允许的位置偏差时能保持良好的电接触。2.3.6.18抽屉单元的一次插头和活门由金属制成，活门可靠接地。活门能随抽出部件插入、抽出自动打开和关闭。开关柜检修时，活门的联锁可以解除，除检修外，任何情况下都能防止带电静触头外露。2.3.6.19抽屉单元的抽出部件设置机械联锁，在“连接位置”、“试验位置”才允许断路器或接触器合闸和跳闸，当断路器或接触器处于合闸位置，防止抽出部件移至“连接位置”或从“连接位置”移出。2.3.6.20为防止误操作，抽出式部件可加装挂锁。
12、2.3.6.21抽屉或固定分隔单元按标准模数设计，尺寸相同的单元，抽出部件能互换。除母线故障外，开关柜任何一个抽屉或任何一个固定分隔间隔故障，不能影响其他抽屉或固定分隔间隔的正常运行。2.3.6.22抽屉单元二次插头应为航空插头，芯数满足本技术条件书要求，且不少于24芯，单元内端子排留有20%的备用端子。2.3.6.23低压成套开关柜导电母线为铜质母线镀锡，每间隔的每相贴相应色标，接头处压花镀锡，螺栓连接时，在长期运行中保持不变的接触压力。接头处不少于两个螺栓。母线上任何一点及母线支持结构承受与断路器额定开断电流相同的短路电流引起的热效应(IS)和电动力。2.3.6.24母线桥中导体的材质、截
13、而应与开关柜导体一致，除三相工作母线外另需设置专用的中性点工作母线，中性点工作母线也应采取绝缘措施与开关柜内中性点工作母线连接。母线桥外壳与开关柜的连接应采用法兰，母线桥的导电母线与开关柜母线的连接由投标方设计；母线桥伸入开关柜室的端部应用酚醛树脂绝缘板封闭，母线导体伸出绝缘板外长度不小于24Omn1。低压柜面对面放置，两列低压柜间距不大于230Omm时，不采用支吊架。在隔墙处应有与穿墙隔板严密配合的连接结构。母线桥防护等级应与开关柜相同。2.3.6.25开关柜和母线桥在制造厂车间内拼盘，以保证现场开关柜和母线桥的可靠连接和柜面的平整；开关柜柜面的垂直度和水平偏差不大于InIm/1000mm。
14、2.3.6.26投标方随开关柜提供1台可移动、可升降的搬运框架断路器的小车。2.3.6.27开关柜柜内导体及其他部件的温升符合国标低压成套开关设备GB7251-87的规定。2.3.6.28开关柜的间隔设置有必要的标志牌，标志牌标有设备名称和断路器的编号，编号将由招标方提供。2.3.6.29每一台开关柜均设置照明装置，每一照明装置设有独立的小型断路器,断路器兼作保护和操作设备，低压柜具备照明及控制小母线。所有低压柜中照明用灯泡单独装箱，随设备送至现场。2.3.6.30开关柜的电缆室的门设有带锁紧装置的把手柄，不采用上、下直通的插销。2.3.6.31与干式变压器的配合（1）低压开关柜与干式变压器柜
15、均布置于配电室内，低压开关柜前面与变压器柜罩壳平齐（变压器柜罩壳高度等于或高于低压开关柜但最高不高于2400m）o（2）开关柜工作母线、中性点工作母线、接地保护母线需与变压器柜低压侧对应母线连接。投标方在柜内母线端部留好接口，接口处镀锡，以便现场组装时连接。（3）低压开关柜工作母线、中性点母线、接地母排须从侧面与变压器柜工作母线、中性点母线及接地母排连接，变压器柜低压母线全部布置于变压器柜罩壳内。投标方与干式变压器制造厂就低压母线布置及接口尺寸等问题进行积极配合，确保接口完备。投标方的母线留有足够的长度（不小于20Omm）,保证开关柜母线与干式变压器母线连接接口的准确性，以便在现场不需调整便可进行准确连接。（4）投标方负责其供货范围内的现场安装指导、调试、试验及交接工作。2.3.7柜体进出线方式按设计院要求制造。与变压器的连接母排由变压器厂家提供，投标方提供与变压器接口母排的
