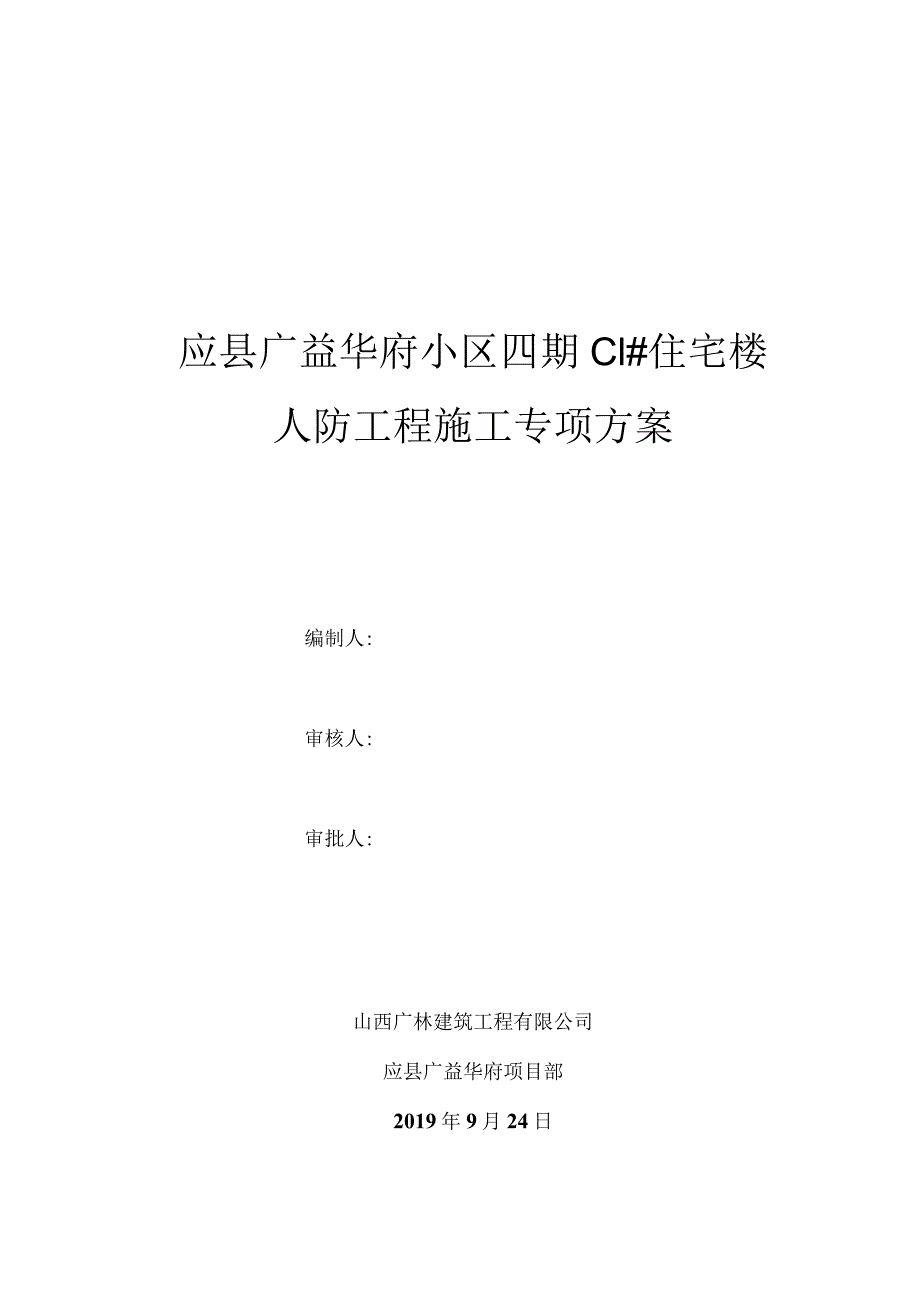

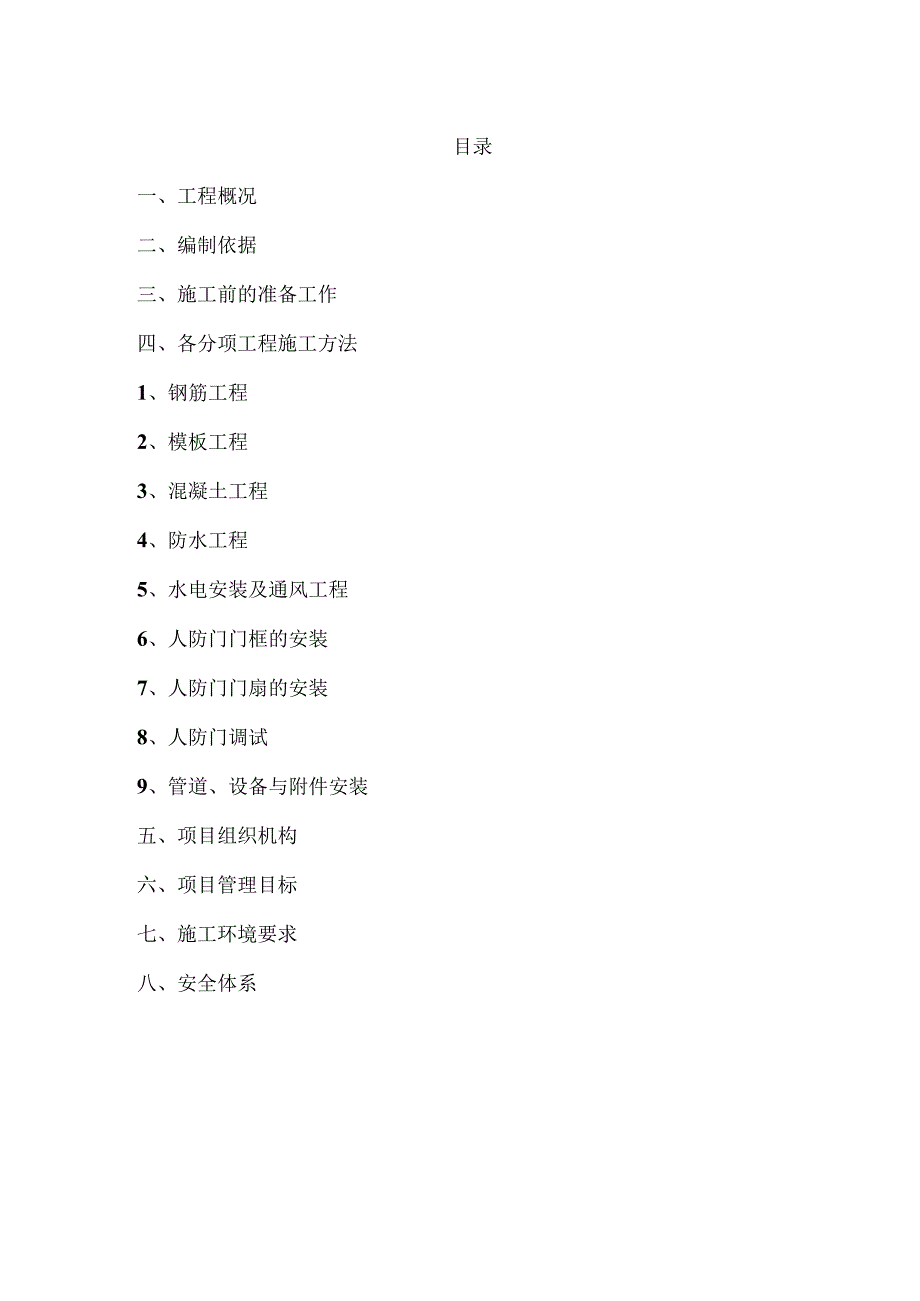

1、应县广益华府小区四期Cl#住宅楼人防工程施工专项方案编制人:审核人:审批人:山西广林建筑工程有限公司应县广益华府项目部2019年9月24日目录一、工程概况二、编制依据三、施工前的准备工作四、各分项工程施工方法1、钢筋工程2、模板工程3、混凝土工程4、防水工程5、水电安装及通风工程6、人防门门框的安装7、人防门门扇的安装8、人防门调试9、管道、设备与附件安装五、项目组织机构六、项目管理目标七、施工环境要求八、安全体系人防工程施工专项方案一、工程概况本工程位于应县长征路以东、三环路以南，四环路以北，广益华府小区内。本工程C1#楼地下一层为人防层，剪力墙结构。基础为筏板基础Q总建筑面积1102456

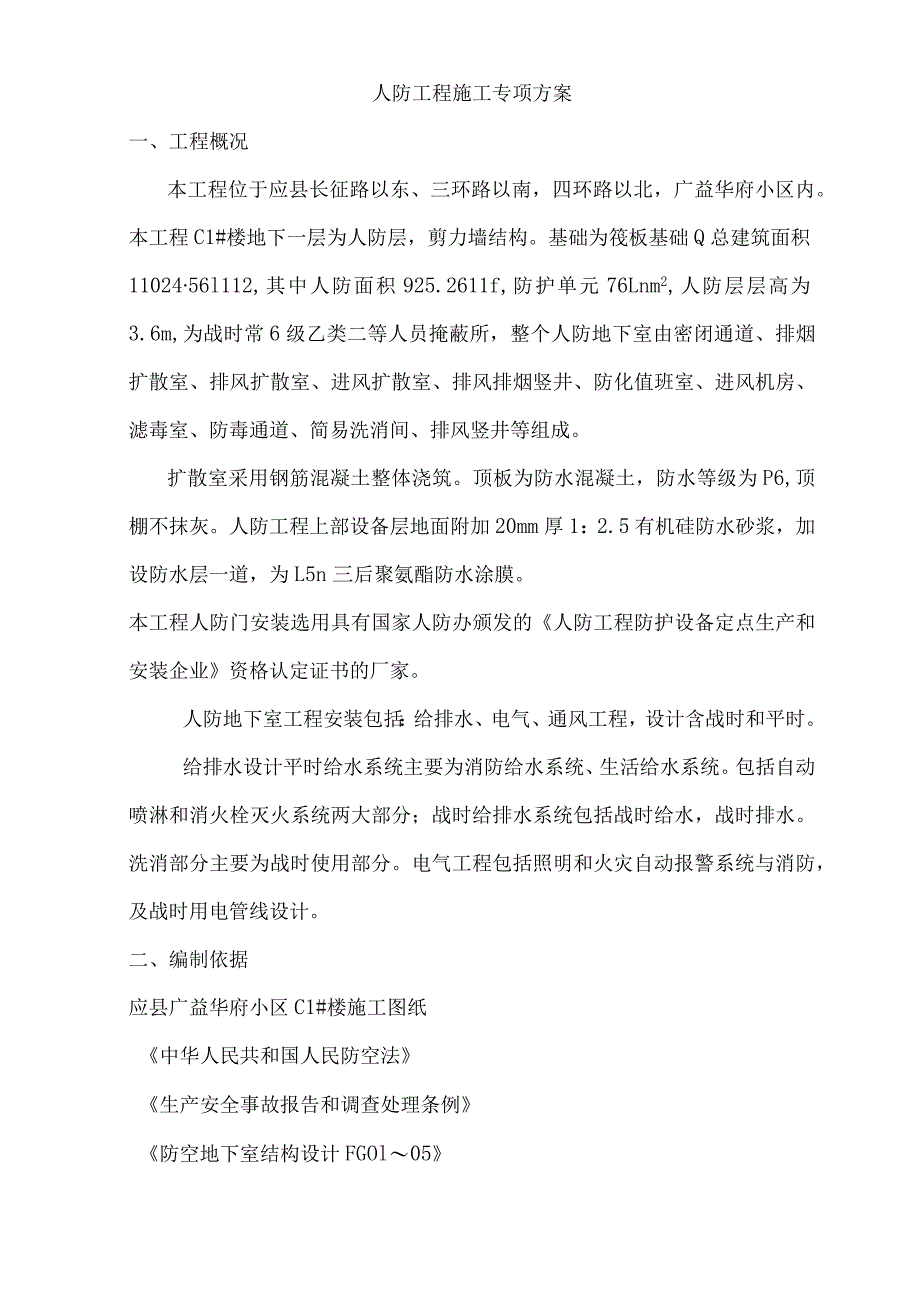

2、l112,其中人防面积925.2611f,防护单元76Lnm2,人防层层高为3.6m,为战时常6级乙类二等人员掩蔽所，整个人防地下室由密闭通道、排烟扩散室、排风扩散室、进风扩散室、排风排烟竖井、防化值班室、进风机房、滤毒室、防毒通道、简易洗消间、排风竖井等组成。扩散室采用钢筋混凝土整体浇筑。顶板为防水混凝土，防水等级为P6,顶棚不抹灰。人防工程上部设备层地面附加20mm厚1：2.5有机硅防水砂浆，加设防水层一道，为L5n三后聚氨酯防水涂膜。本工程人防门安装选用具有国家人防办颁发的人防工程防护设备定点生产和安装企业资格认定证书的厂家。人防地下室工程安装包括：给排水、电气、通风工程，设计含战时和平
3、时。给排水设计平时给水系统主要为消防给水系统、生活给水系统。包括自动喷淋和消火栓灭火系统两大部分；战时给排水系统包括战时给水，战时排水。洗消部分主要为战时使用部分。电气工程包括照明和火灾自动报警系统与消防，及战时用电管线设计。二、编制依据应县广益华府小区C1#楼施工图纸中华人民共和国人民防空法生产安全事故报告和调查处理条例防空地下室结构设计FGOl05防空地下室建筑设计FJol05通风与空调工程施工质量验收规范(GB50243-2012)人民防空工程施工及验收规范(GB500134-2004)三、施工前的准备工作3.1入场教育：安装人员进入现场前做好安全生产教育，认真遵守甲方及总包方的各项管理
4、规定，并提高施工人员的质量意识。3. 2材料准备：备好电焊机、焊把线、吊链、线锤等设备工具。3.3人员准备：具有安装经验的技术工人，48名，其中焊工2名，根据现场实际情况可随时增加人员。3.4技术准备：与甲方及总包方施工技术人员密切配合，做好技术交底工作。3.5施工机具需要量计划3.5.1 按施工组织设计中确定的施工方法，为需要进场安装的电表，水表及配电箱等设备作进场准备工作。设备进场后应进行保养和试运转等工作，以保证施工设备的正常运行。、3.5.2 施工工具：电焊机、焊把线、吊链、磁力线锤、锤子、角磨机、钢丝绳、水准仪、水平尺、钢板尺、检查工具：磁力线锤、钢卷尺、水准仪、水平尺、钢板尺。检验
5、工具检测性能良好，必须经由国家法定计量检测单位检测合格。四、各分项工程施工方法1、钢筋工程1.1钢筋选材：本工程所有钢筋选用HRB400。2钢筋试验：按规范规定所有钢筋原材进场均经复试合格后方可使用。同时间、同规格、同批次60t为一个验收批，不足60t也为一个验收批。1.3钢筋连接：钢筋直径大于等于16的采用直螺纹套筒连接，小于16的采用搭接连接。1.4钢筋下料1.4.1钢筋下料前应先根据施工图纸画出钢筋下料单，经审核无误后进行加工（钢筋下料长度应根据构件尺寸、混凝土保护层厚度，钢筋弯曲调整值和弯钩增加长度等规定综合考虑）。1.4.2钢筋弯钩或弯曲：钢筋弯钩形式有半圆弯钩、直弯钩及斜弯钩三种；
6、钢筋弯曲厚，弯曲外内皮收缩、外皮延伸、轴线长度不变，弯曲处形成圆弧，弯起后尺寸大于下料尺寸，应考虑弯曲调整值。1.5剪力墙、柱钢筋绑扎1.5.1工艺流程：立24根竖筋一画水平筋间距-绑定位横筋一绑其余横竖筋1.5.2柱钢筋绑扎a、柱墙钢筋绑扎要求：剪力墙钢筋绑扎时在剪力墙上预留洞、预埋管等需预留的，必须提前预留，严禁施工后在人防墙体上开洞。b、按图纸要求间距，计算好每根柱箍筋数量，先将箍筋都套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扎扣不少于三个，绑扣向里。柱钢筋需要灭掉重新生柱时应按设计要求进行上下层钢筋锚固。c、绑扎接头的搭接长度按16G101T要求，按设计结构要求进行锚固和
7、搭接。d、钢筋绑扎：绑扎接头的位置应相互错开，在受力钢筋接头连接区段范围内（且L3La）,有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积，应符合梁、板、墙不宜大于25%,柱墙类不宜大于50%的规定。e、在立好的柱子钢筋上用粉笔划出箍筋间距，然后将已套好的箍筋往上移动，由上往下宜采用缠扣绑扎。箍筋接头（即弯钩叠合处）应沿柱子竖向交错布置。f、保护层：所有人防墙不允许使用水泥撑杆，改用钢筋。g、当柱截面尺寸有变化时，柱钢筋收缩位置，变径点及变径尺寸要符合设计要求。如设计要求箍筋设拉筋，拉筋应钩住箍筋并钩住主筋。h、当梁侧边与柱或墙平齐时，或墙侧边与柱侧边平齐时，梁的纵向钢筋应从柱或墙内穿过，墙的
8、纵向钢筋应从柱内穿过。1.5.3临空墙、密闭墙、密闭门框墙、防护密闭门框墙及普通剪力墙钢筋绑扎：a、临空墙、密闭墙、密闭门框墙等墙体，钢筋绑扎需严格按人防图纸要求，墙体设置梅花状拉钩，拉钩端部需做135度弯钩处理。b、门框墙的底部门槛钢筋严格按人防要求设置，拉钩应在此部位按正常设置，门槛钢筋应满足钢筋锚固要求，门框墙立柱按图纸要求设置绑扎，钢筋上下锚固要求满足设计要求，箍筋应按设计要求设置，严禁漏设。门框墙上部卧梁钢筋应锚入两侧墙内满足锚固要求，梁箍筋在没有立柱的一侧在墙内应按正常要求设置箍筋。梁上部分按墙体要求设置拉钩，拉钩端部做135度处理。门框墙门口斜向附加钢筋按图纸设置，门洞角部呈45
9、度并两侧均分。门框墙预留门洞时应在标准尺寸上每边放大40mm,以方便人防门框的安装。c、剪力墙钢筋绑扎：先立24根竖筋，与下层伸出的搭接筋绑扎，画好水平筋的分档标志，然后于下部及齐胸处绑两根横筋定位，并在横筋上画好标志，接着绑其余竖筋，组后再绑扎其余横筋。竖筋、横筋在里面或在外面应符合设计要求。d、墙钢筋应逐点绑扎，双排钢筋之间应绑扎拉筋或支撑筋，其纵横间距不大于60Omnb钢筋外皮绑扎垫块或塑料卡。e、墙水平钢筋在两端头、转角、十字节点、连梁等部位的锚固长度及洞口周围加固筋等均应符合设计要求。f、支模后，对伸出模板的钢筋应进行休整，应在模板口处加设一道临时横筋定位，此筋高度宜设在混凝土面层以
10、下保证混凝土的覆盖。离地面起0.5Om及L5m处加设水平固定钢筋。浇筑混凝土时设专人看管，浇筑后再次调整以保证钢筋位置准确。1.5.4梁钢筋绑扎首先在主梁模板上按图纸划好箍筋的间距：a、先穿主梁的上部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；穿次梁的上部纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋；隔一定间距将架立筋与箍筋绑扎牢固；调整箍筋间距使间距符合设计要求，绑架立筋，再绑主筋，主次梁同时配合进行。b、箍筋弯钩的叠合处，在梁中应交错绑扎，箍筋弯钩为135度。弯起筋和负弯矩筋位置要准确，梁与柱交接处，梁钢筋锚入柱内长度应符合设计要求。主次梁钢筋，要在主筋下垫好垫块，两侧垫
11、好塑料卡，以保证保护层的厚度。c、梁的受拉钢筋直径等于或大于16m11时，采用直螺纹接头，小于16时采用绑扎接头。搭接长度按16GIolT规定。d、梁主筋双排时，可用段钢筋垫在两层钢筋之间，钢筋排距应符合设计要求。1. 5.5板钢筋绑扎人防板钢筋分为人防底板钢筋及人防顶板钢筋。1.5. 5.1人防底板钢筋人防底板钢筋绑扎前应先确定底板上的集水坑的位置及钢筋，需提前预留钢筋的应在底板钢筋绑扎结束后插筋预留。底板上的构造柱为了保证防水要求应提前确定构造柱位置并提前插筋，严谨底板混凝土施工结束后再植筋。底板钢筋应按人防要求梅花状拉钩。1.6. 5.2人防顶板钢筋清扫板上碎木、电管等杂物。用粉笔在模板
12、上划好主筋，分布筋间距。按画好的间距，先摆好受力主筋，后放分布筋、预埋件、电线管、预留孔等及时配合安装。顶板钢筋应按人防要求布置梅花拉钩。钢筋搭接长度、位置的规定应符合规范规定及设计相关要求。绑扎一般用顺扣或八字扣，除外围两根筋的相交点应全部绑扎外，其余各点可隔点交错绑扎（双向板相交点须全部绑扎）。如板为双层钢筋，两层筋之间须加钢筋马凳，在负弯矩筋下部加设直径为16mm的钢筋工字型通长马凳，纵横向均为每米一道，以便有效的控制负弯矩筋保护层及间距位移。绑扎负弯矩筋，每个扣均要绑扎。组后在主筋下垫砂浆垫块。建筑物转角处，悬挑板阳角处按设计加设附加筋及放射筋。1.5.6楼梯钢筋绑扎人防防倒塌楼梯的一
13、般要求：人防防倒塌楼梯应严格按人防施工蓝图要求进行施工。楼梯段底模上画主筋和分布筋的位置线。根据设计图纸主筋、分布筋的方向，先绑扎主筋后绑扎分布筋，每个交点均绑扎，如果有梯梁时，先绑梁后绑板筋，且板筋要锚固到梁内。底筋绑完，待踏步模板吊绑支好后再绑扎踏步钢筋。主筋接头数量和位置均要符合设计及验收规范要求。1.5.7钢筋质量标准钢筋安装允许偏差见下表:序号项目允许偏差(mm)检查方法1绑扎钢筋网长、宽10钢尺检查网眼尺寸20钢尺量连续三档，取最大值2绑扎钢筋骨架长10钢尺检查宽、高5钢尺检查3受力钢筋间距10钢尺量两端、中间各一点，取最大值排距5保护层厚度基础10钢尺检查柱、梁5钢尺检查板、墙3
14、钢尺检查4绑扎箍筋、横向钢筋间距20钢尺量两端，取最大值5钢筋弯起点位置10钢尺检查6预埋件中心线位置5钢尺检查水平高差+3,0钢尺和塞尺检查注：a、检查预埋件中心线位置时，应沿纵、横两个方向量测，并取其最大值；b、表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90%及以上，且不得有超过表中数值1.5倍的尺寸偏差。2、模板工程模板工程方面的要求主要为：临空墙、滤毒室墙体、密闭通道等部分墙体的对拉螺杆不得使用加套管的螺杆，必须采用止水螺杆浇筑在墙内。采用15mm厚竹胶板，50X9Onml木龙骨现场配模，支撑体系为中48X3.5钢架管。14对拉止水螺栓竖向间距250mm,横向间距50
15、0mm,长1200mmo2. 1模板安装前准备工作：竹胶板进场后，清点模板数量及模板厚度，放出模板内侧线，作为安装基准。模板配好后，在竹胶板边刷防水酚醛油漆三道，重新封边。2.2模板安装：模板应从一端一角开始顺序安装，外墙、梁应先安装内模，后安装外模。模板拼缝线要粘贴胶带。阴角上口缝必须上下对齐，无张口现象。模板安装时，要用线坠吊线样校正，用斜撑固定。模板安装好一面后，先将预留洞口模板安装就位。再立另一面模板，穿好对拉螺栓。模板背面竖向龙骨上用钩头螺栓固定水平向钢管龙骨。2.2. 2.1柱模板安装2.3. 1.l为保证柱模整体位置正确、不扭曲，支模板前校正钢筋位置，使其不发生偏扭。按照放线位置，在柱四边离地5-8Cn）处的主筋上焊接定位支杆，从四面顶住模板，以防止位移。2.4. 1.2安装柱模：通排柱，先装两端柱，经校正、固定、拉通线校正中间各柱。模板按柱子大小，预拼成一面一片，或两面一片，就位后先用铁丝与主筋绑扎临时固定，用钉子将两侧模板连接钉紧，安装完两面,再安另外两面
