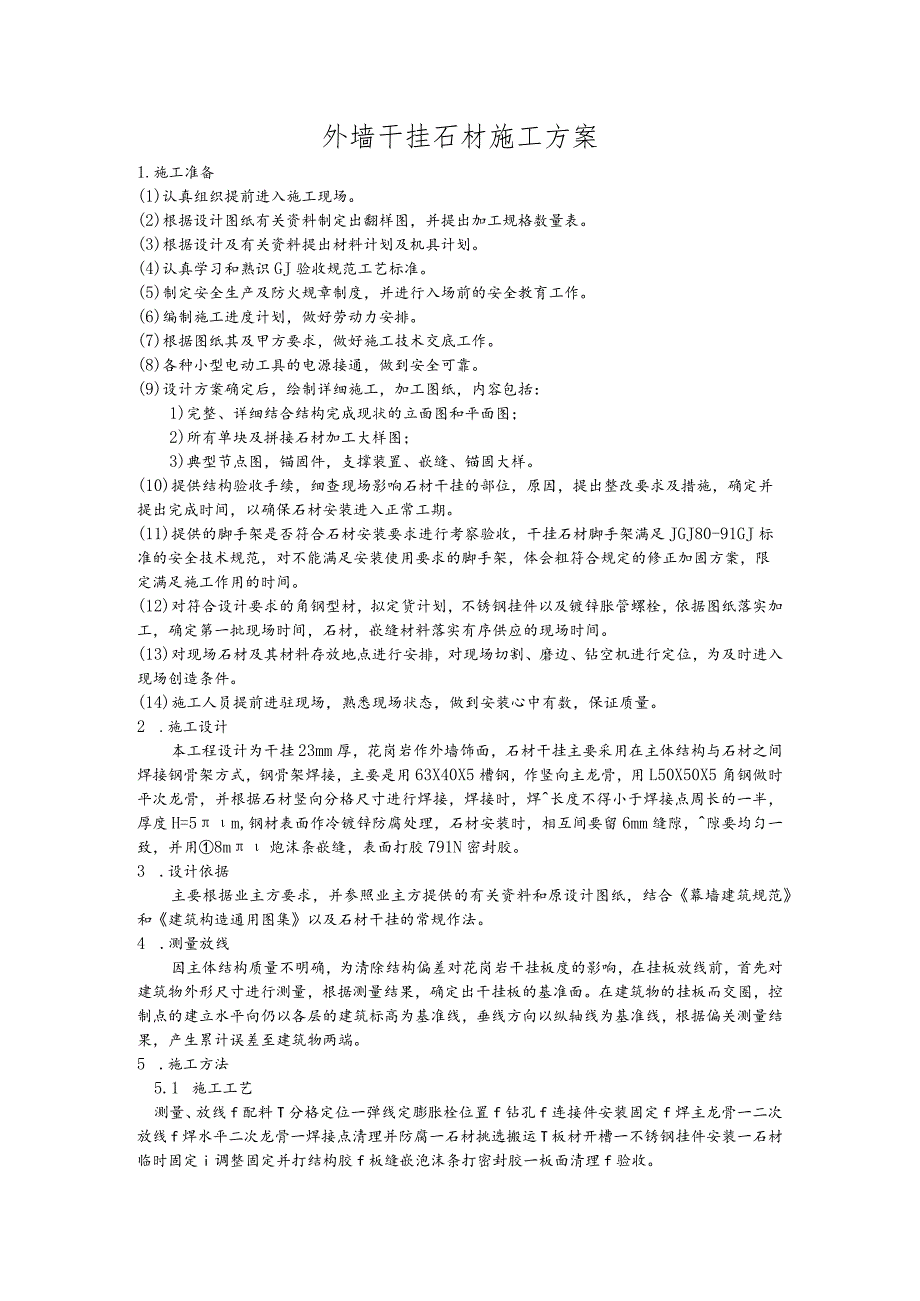

1、外墙干挂石材施工方案1.施工准备(1)认真组织提前进入施工现场。(2)根据设计图纸有关资料制定出翻样图，并提出加工规格数量表。(3)根据设计及有关资料提出材料计划及机具计划。(4)认真学习和熟识GJ验收规范工艺标准。(5)制定安全生产及防火规章制度，并进行入场前的安全教育工作。(6)编制施工进度计划，做好劳动力安排。(7)根据图纸其及甲方要求，做好施工技术交底工作。(8)各种小型电动工具的电源接通，做到安全可靠。(9)设计方案确定后，绘制详细施工，加工图纸，内容包括：1)完整、详细结合结构完成现状的立面图和平面图；2)所有单块及拼接石材加工大样图；3)典型节点图，锚固件，支撑装置、嵌缝、锚固大
2、样。(10)提供结构验收手续，细查现场影响石材干挂的部位，原因，提出整改要求及措施，确定并提出完成时间，以确保石材安装进入正常工期。(11)提供的脚手架是否符合石材安装要求进行考察验收，干挂石材脚手架满足JGJ80-91GJ标准的安全技术规范，对不能满足安装使用要求的脚手架，体会粗符合规定的修正加固方案，限定满足施工作用的时间。(12)对符合设计要求的角钢型材，拟定货计划，不锈钢挂件以及镀锌胀管螺栓，依据图纸落实加工，确定第一批现场时间，石材，嵌缝材料落实有序供应的现场时间。(13)对现场石材及其材料存放地点进行安排，对现场切割、磨边、钻空机进行定位，为及时进入现场创造条件。(14)施工人员提
3、前进驻现场，熟悉现场状态，做到安装心中有数，保证质量。2 .施工设计本工程设计为干挂23mm厚，花岗岩作外墙饰面，石材干挂主要采用在主体结构与石材之间焊接钢骨架方式，钢骨架焊接，主要是用63X40X5槽钢，作竖向主龙骨，用L50X50X5角钢做时平次龙骨，并根据石材竖向分格尺寸进行焊接，焊接时，焊长度不得小于焊接点周长的一半，厚度H=5m,钢材表面作冷镀锌防腐处理，石材安装时，相互间要留6mm缝隙，隙要均匀一致，并用8m炮沫条嵌缝，表面打胶791N密封胶。3 .设计依据主要根据业主方要求，并参照业主方提供的有关资料和原设计图纸，结合幕墙建筑规范和建筑构造通用图集以及石材干挂的常规作法。4 .测

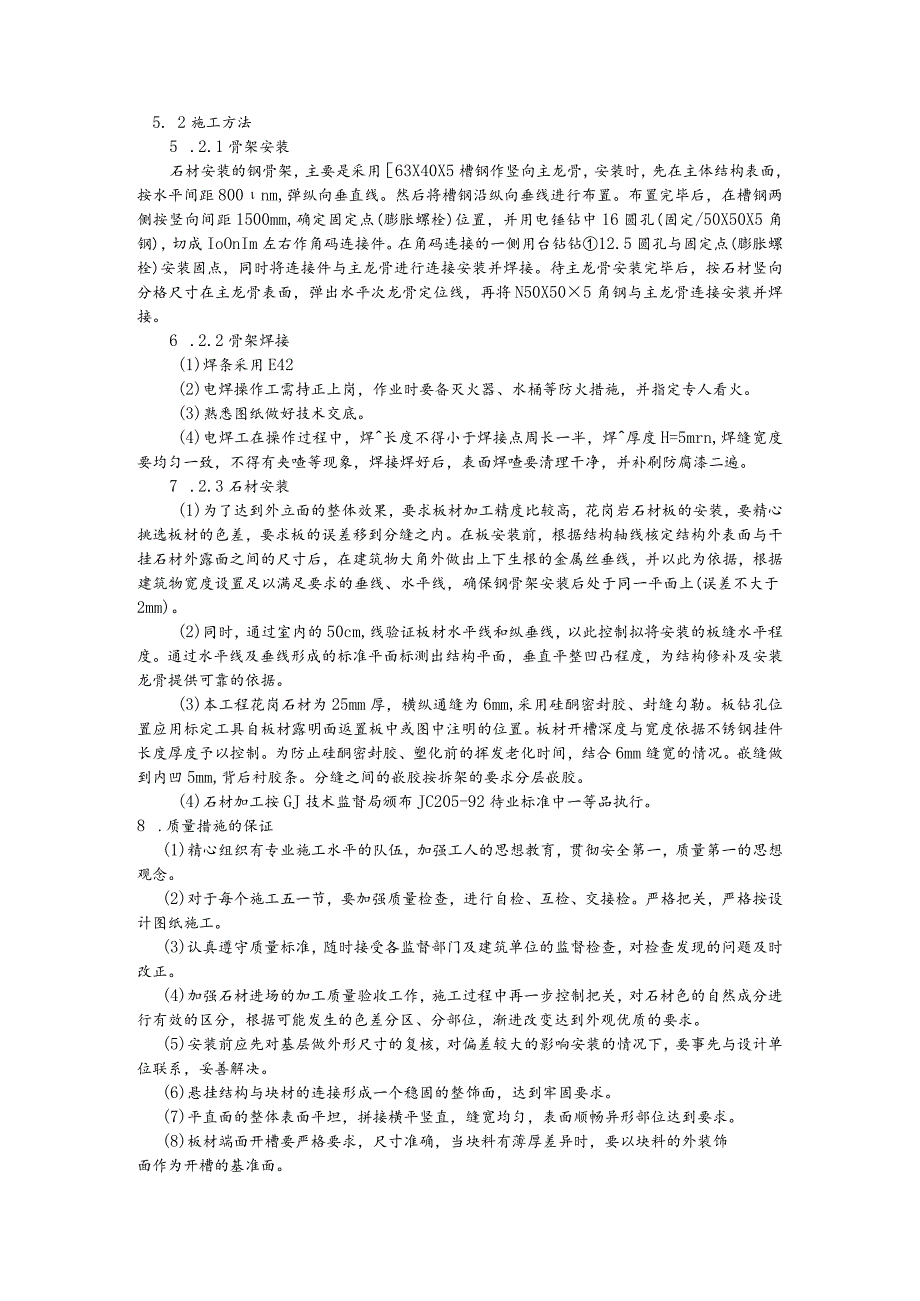

4、量放线因主体结构质量不明确，为清除结构偏差对花岗岩干挂板度的影响，在挂板放线前，首先对建筑物外形尺寸进行测量，根据测量结果，确定出干挂板的基准面。在建筑物的挂板而交圈，控制点的建立水平向仍以各层的建筑标高为基准线，垂线方向以纵轴线为基准线，根据偏关测量结果，产生累计误差至建筑物两端。5 .施工方法5.1 施工工艺测量、放线f配料T分格定位一弹线定膨胀栓位置f钻孔f连接件安装固定f焊主龙骨一二次放线f焊水平二次龙骨一焊接点清理并防腐一石材挑选搬运T板材开槽一不锈钢挂件安装一石材临时固定i调整固定并打结构胶f板缝嵌泡沫条打密封胶一板面清理f验收。5. 2施工方法5 .2.1骨架安装石材安装的钢骨架
5、，主要是采用63X40X5槽钢作竖向主龙骨，安装时，先在主体结构表面，按水平间距800nm,弹纵向垂直线。然后将槽钢沿纵向垂线进行布置。布置完毕后，在槽钢两侧按竖向间距1500mm,确定固定点(膨胀螺栓)位置，并用电锤钻中16圆孔(固定/50X50X5角钢)，切成IoOnIm左右作角码连接件。在角码连接的一侧用台钻钻12.5圆孔与固定点(膨胀螺栓)安装固点，同时将连接件与主龙骨进行连接安装并焊接。待主龙骨安装完毕后，按石材竖向分格尺寸在主龙骨表面，弹出水平次龙骨定位线，再将N50X505角钢与主龙骨连接安装并焊接。6 .2.2骨架焊接(1)焊条采用E42(2)电焊操作工需持正上岗，作业时要备灭
6、火器、水桶等防火措施，并指定专人看火。(3)熟悉图纸做好技术交底。(4)电焊工在操作过程中，焊长度不得小于焊接点周长一半，焊厚度H=5mrn,焊缝宽度要均匀一致，不得有夹喳等现象，焊接焊好后，表面焊喳要清理干净，并补刷防腐漆二遍。7 .2.3石材安装(1)为了达到外立面的整体效果，要求板材加工精度比较高，花岗岩石材板的安装，要精心挑选板材的色差，要求板的误差移到分缝之内。在板安装前，根据结构轴线核定结构外表面与干挂石材外露面之间的尺寸后，在建筑物大角外做出上下生根的金属丝垂线，并以此为依据，根据建筑物宽度设置足以满足要求的垂线、水平线，确保钢骨架安装后处于同一平面上(误差不大于2mm)。(2)
7、同时，通过室内的50cm,线验证板材水平线和纵垂线，以此控制拟将安装的板缝水平程度。通过水平线及垂线形成的标准平面标测出结构平面，垂直平整凹凸程度，为结构修补及安装龙骨提供可靠的依据。(3)本工程花岗石材为25mm厚，横纵通缝为6mm,采用硅酮密封胶、封缝勾勒。板钻孔位置应用标定工具自板材露明面返置板中或图中注明的位置。板材开槽深度与宽度依据不锈钢挂件长度厚度予以控制。为防止硅酮密封胶、塑化前的挥发老化时间，结合6mm缝宽的情况。嵌缝做到内凹5mm,背后衬胶条。分缝之间的嵌胶按拆架的要求分层嵌胶。(4)石材加工按GJ技术监督局颁布JC205-92待业标准中一等品执行。8 .质量措施的保证(1)
8、精心组织有专业施工水平的队伍，加强工人的思想教育，贯彻安全第一，质量第一的思想观念。(2)对于每个施工五一节，要加强质量检查，进行自检、互检、交接检。严格把关，严格按设计图纸施工。(3)认真遵守质量标准，随时接受各监督部门及建筑单位的监督检查，对检查发现的问题及时改正。(4)加强石材进场的加工质量验收工作，施工过程中再一步控制把关，对石材色的自然成分进行有效的区分，根据可能发生的色差分区、分部位，渐进改变达到外观优质的要求。(5)安装前应先对基层做外形尺寸的复核，对偏差较大的影响安装的情况下，要事先与设计单位联系，妥善解决。(6)悬挂结构与块材的连接形成一个稳固的整饰面，达到牢固要求。(7)平

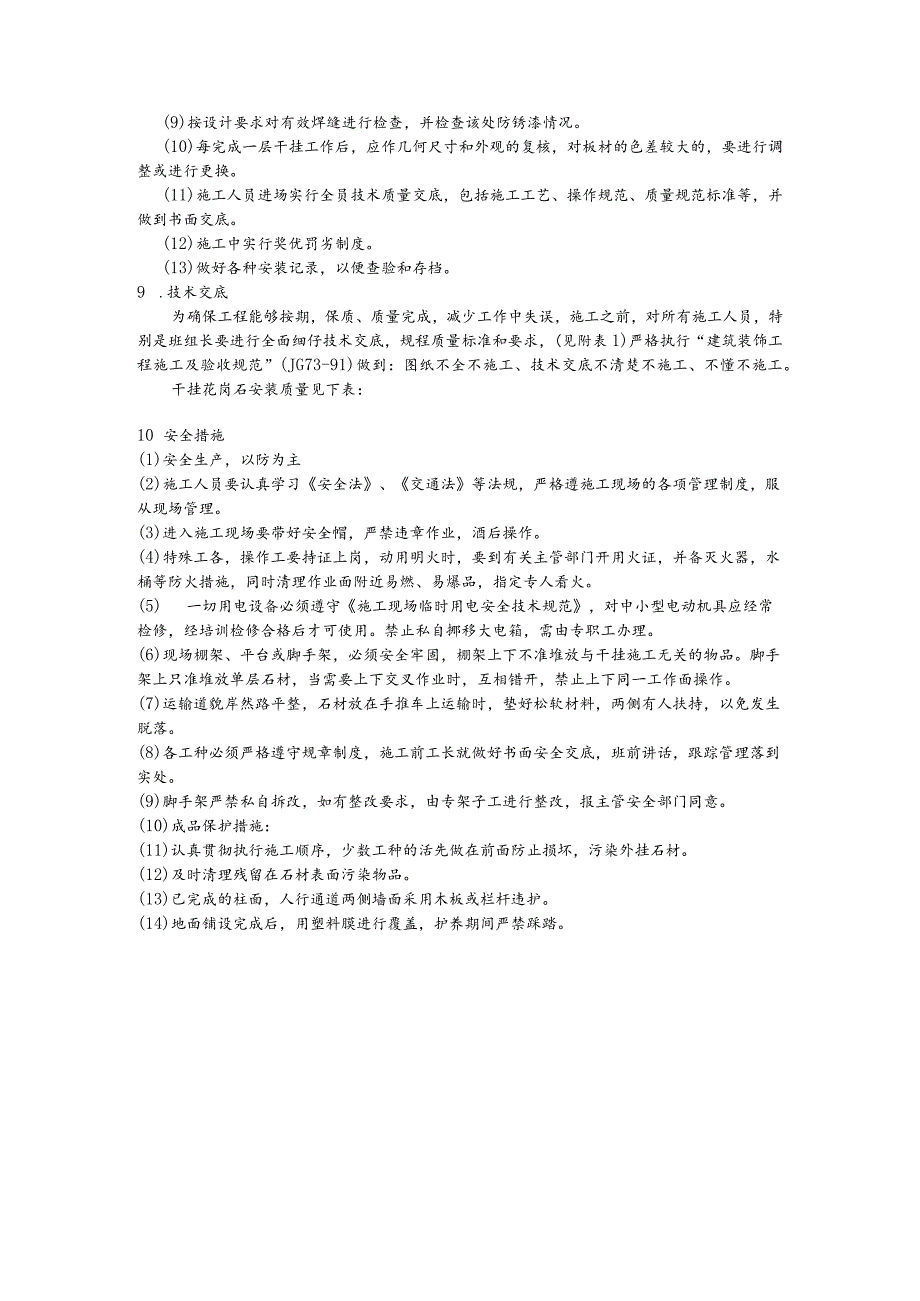

9、直面的整体表面平坦，拼接横平竖直，缝宽均匀，表面顺畅异形部位达到要求。(8)板材端面开槽要严格要求，尺寸准确，当块料有薄厚差异时，要以块料的外装饰面作为开槽的基准面。(9)按设计要求对有效焊缝进行检查，并检查该处防锈漆情况。(10)每完成一层干挂工作后，应作几何尺寸和外观的复核，对板材的色差较大的，要进行调整或进行更换。(11)施工人员进场实行全员技术质量交底，包括施工工艺、操作规范、质量规范标准等，并做到书面交底。(12)施工中实行奖优罚劣制度。(13)做好各种安装记录，以便查验和存档。9 .技术交底为确保工程能够按期，保质、质量完成，减少工作中失误，施工之前，对所有施工人员，特别是班组长要
10、进行全面细仔技术交底，规程质量标准和要求，(见附表1)严格执行“建筑装饰工程施工及验收规范”(JG73-91)做到：图纸不全不施工、技术交底不清楚不施工、不懂不施工。干挂花岗石安装质量见下表：10 安全措施(1)安全生产，以防为主(2)施工人员要认真学习安全法、交通法等法规，严格遵施工现场的各项管理制度，服从现场管理。(3)进入施工现场要带好安全帽，严禁违章作业，酒后操作。(4)特殊工各，操作工要持证上岗，动用明火时，要到有关主管部门开用火证，并备灭火器，水桶等防火措施，同时清理作业面附近易燃、易爆品，指定专人看火。(5) 一切用电设备必须遵守施工现场临时用电安全技术规范，对中小型电动机具应经
11、常检修，经培训检修合格后才可使用。禁止私自挪移大电箱，需由专职工办理。(6)现场棚架、平台或脚手架，必须安全牢固，棚架上下不准堆放与干挂施工无关的物品。脚手架上只准堆放单层石材，当需要上下交叉作业时，互相错开，禁止上下同一工作面操作。(7)运输道貌岸然路平整，石材放在手推车上运输时，垫好松软材料，两侧有人扶持，以免发生脱落。(8)各工种必须严格遵守规章制度，施工前工长就做好书面安全交底，班前讲话，跟踪管理落到实处。(9)脚手架严禁私自拆改，如有整改要求，由专架子工进行整改，报主管安全部门同意。(10)成品保护措施：(11)认真贯彻执行施工顺序，少数工种的活先做在前面防止损坏，污染外挂石材。(12)及时清理残留在石材表面污染物品。(13)已完成的柱面，人行通道两侧墙面采用木板或栏杆违护。(14)地面铺设完成后，用塑料膜进行覆盖，护养期间严禁踩踏。
