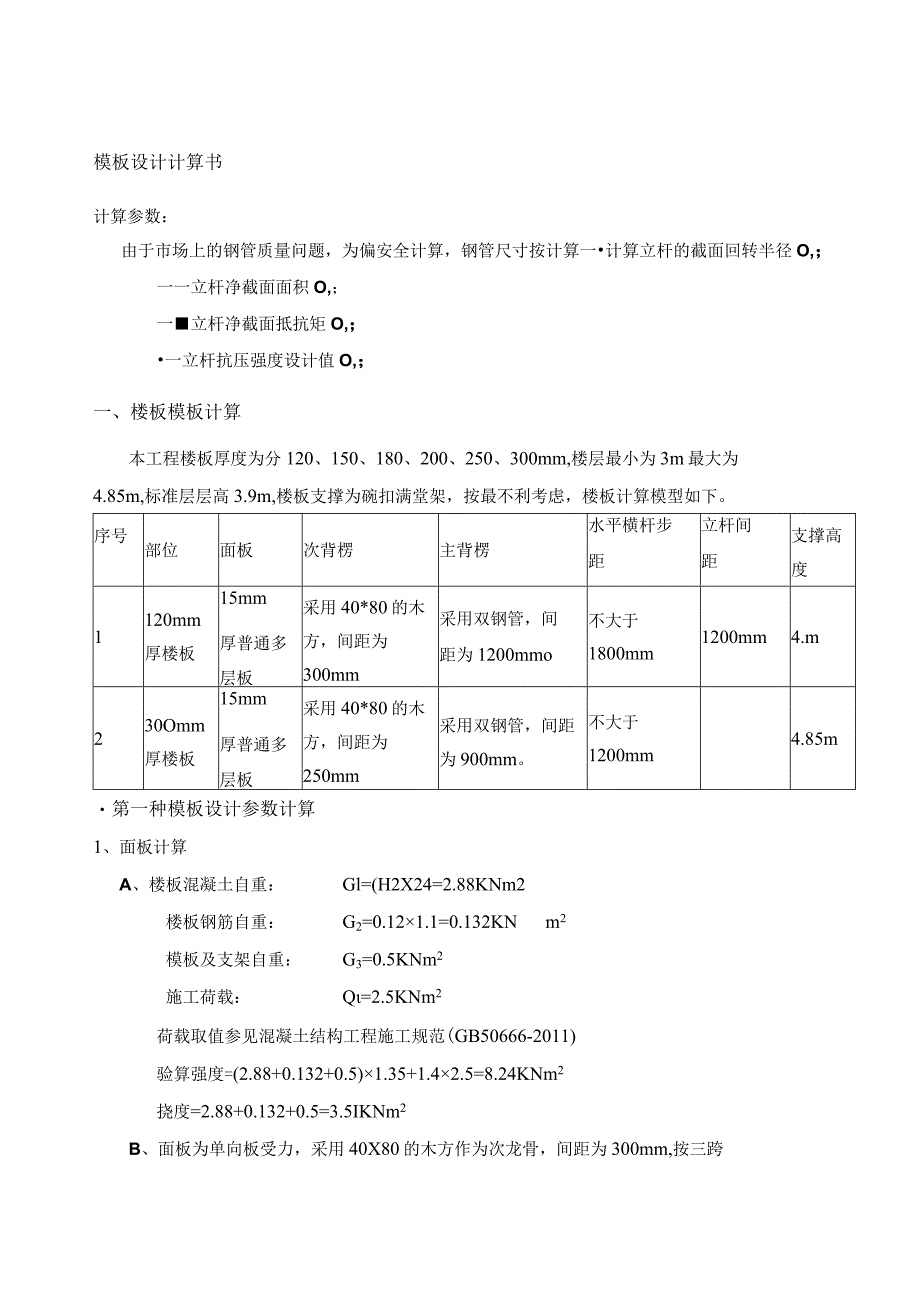

1、模板设计计算书计算参数：由于市场上的钢管质量问题，为偏安全计算，钢管尺寸按计算一计算立杆的截面回转半径O,；一一立杆净截面面积O,；一立杆净截面抵抗矩O,；一立杆抗压强度设计值O,；一、楼板模板计算本工程楼板厚度为分120、150、180、200、250、300mm,楼层最小为3m最大为4.85m,标准层层高3.9m,楼板支撑为碗扣满堂架，按最不利考虑，楼板计算模型如下。序号部位面板次背楞主背楞水平横杆步距立杆间距支撑高度1120mm厚楼板15mm厚普通多层板采用40*80的木方，间距为300mm采用双钢管，间距为1200mmo不大于1800mm1200mm4.m230Omm厚楼板15mm厚普
2、通多层板采用40*80的木方，间距为250mm采用双钢管，间距为900mm。不大于1200mm4.85m第一种模板设计参数计算1、面板计算A、楼板混凝土自重：Gl=(H2X24=2.88KNm2楼板钢筋自重：G2=0.121.1=0.132KNm2模板及支架自重：G3=0.5KNm2施工荷载：Q=2.5KNm2荷载取值参见混凝土结构工程施工规范(GB50666-2011)验算强度=(2.88+0.132+0.5)1.35+1.42.5=8.24KNm2挠度=2.88+0.132+0.5=3.5IKNm2B、面板为单向板受力，采用40X80的木方作为次龙骨，间距为300mm,按三跨连续梁计算，为

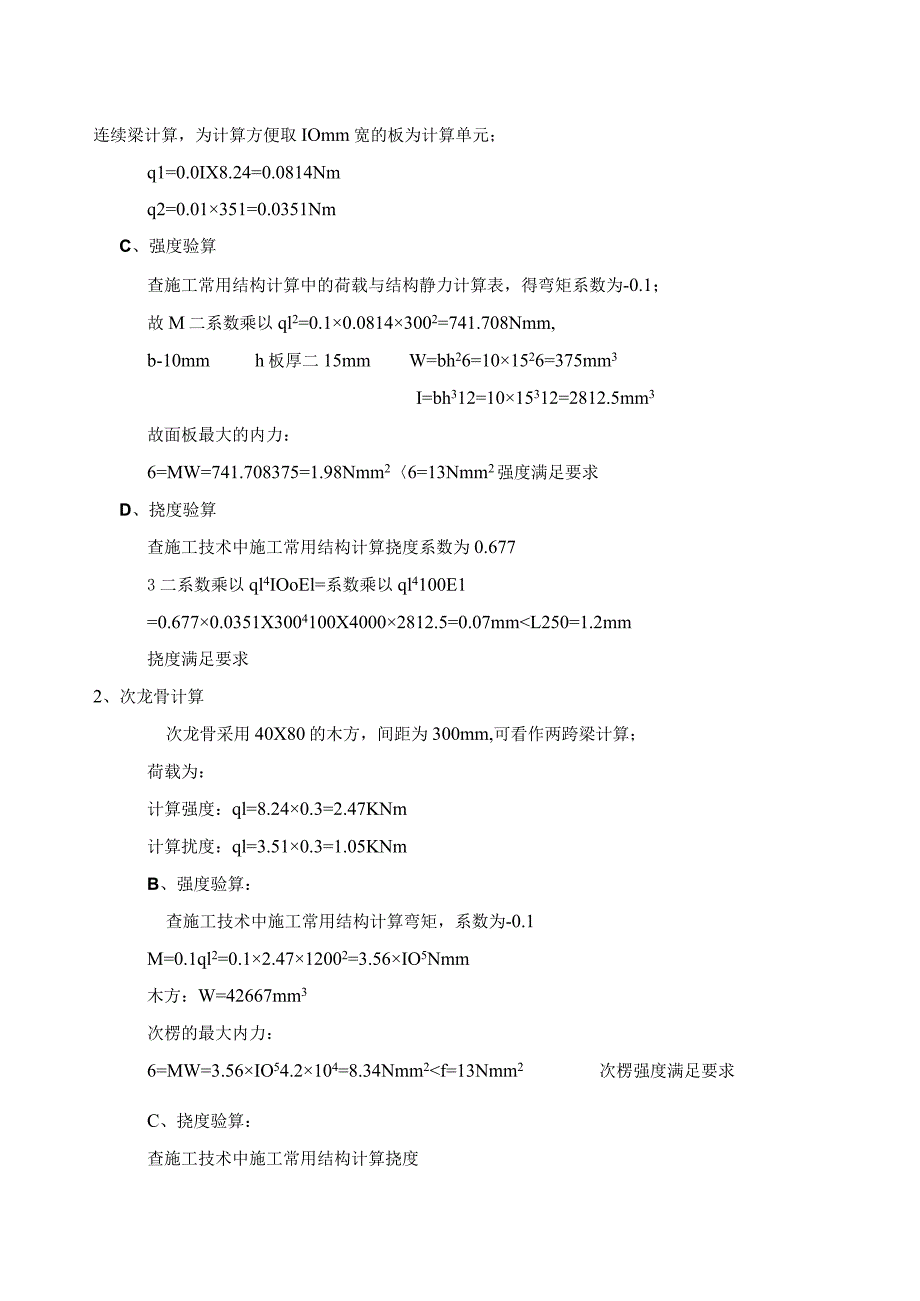

3、计算方便取IOmm宽的板为计算单元；q1=0.0IX8.24=0.0814Nmq2=0.01351=0.0351NmC、强度验算查施工常用结构计算中的荷载与结构静力计算表，得弯矩系数为-0.1；故M二系数乘以ql2=0.10.08143002=741.708Nmm,b-10mmh板厚二15mmW=bh26=101526=375mm3I=bh312=1015312=2812.5mm3故面板最大的内力：6=MW=741.708375=1.98Nmm26=13Nmm2强度满足要求D、挠度验算查施工技术中施工常用结构计算挠度系数为0.6773二系数乘以ql4IOoEl=系数乘以ql4100E1=0.6
4、770.0351X3004100X40002812.5=0.07mmL250=1.2mm挠度满足要求2、次龙骨计算次龙骨采用40X80的木方，间距为300mm,可看作两跨梁计算；荷载为：计算强度：ql=8.240.3=2.47KNm计算扰度：ql=3.510.3=1.05KNmB、强度验算：查施工技术中施工常用结构计算弯矩，系数为-0.1M=0.1ql2=0.12.4712002=3.56IO5Nmm木方：W=42667mm3次楞的最大内力：6=MW=3.56IO54.2104=8.34Nmm2f=13Nmm2次楞强度满足要求C、挠度验算：查施工技术中施工常用结构计算挠度=0.52Iql41O

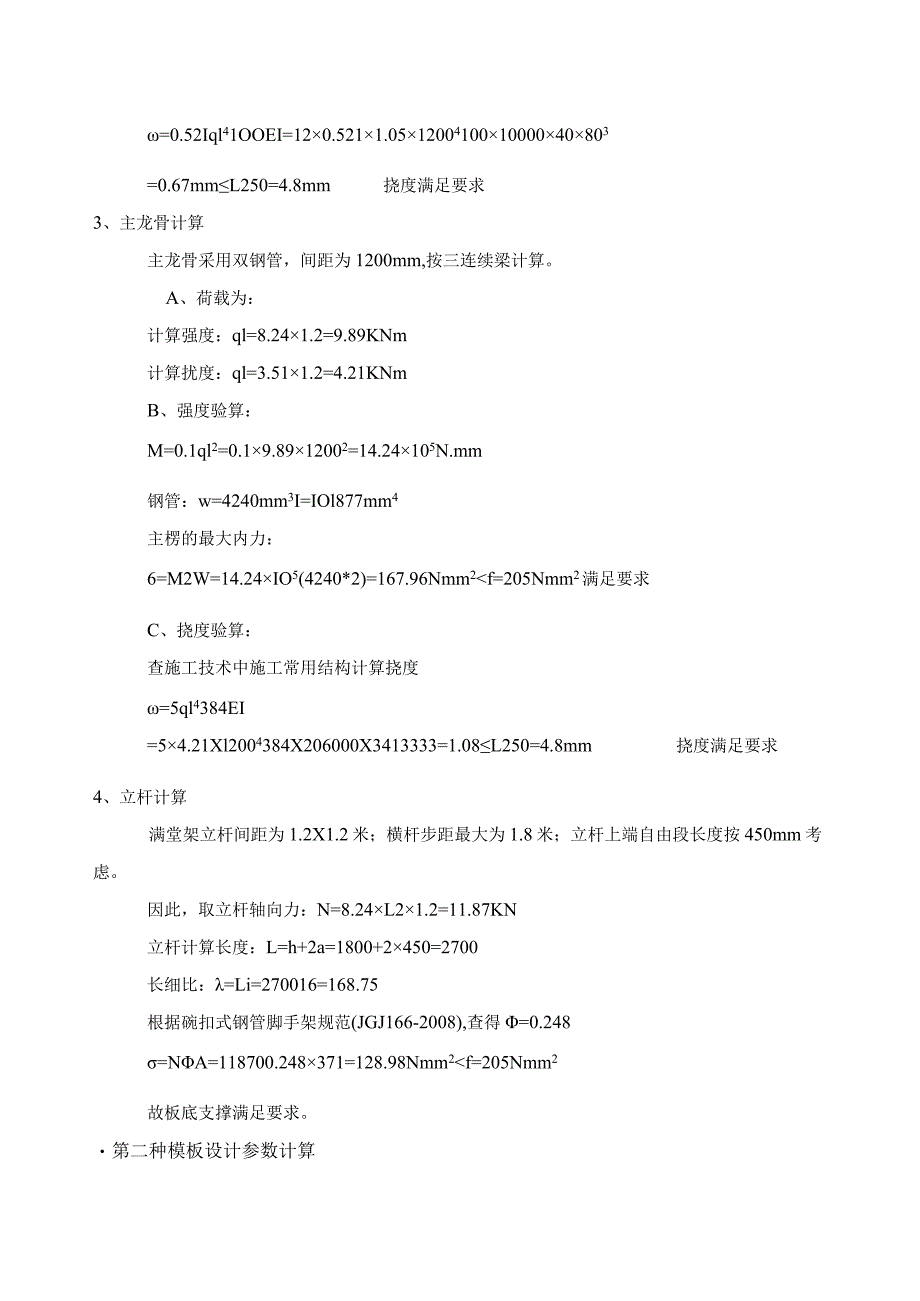

5、OEI=120.5211.05120041001000040803=0.67mmL250=4.8mm挠度满足要求3、主龙骨计算主龙骨采用双钢管，间距为1200mm,按三连续梁计算。A、荷载为：计算强度：ql=8.241.2=9.89KNm计算扰度：ql=3.511.2=4.21KNmB、强度验算：M=0.1ql2=0.19.8912002=14.24105N.mm钢管：w=4240mm3I=IOl877mm4主楞的最大内力：6=M2W=14.24IO5(4240*2)=167.96Nmm2f=205Nmm2满足要求C、挠度验算：查施工技术中施工常用结构计算挠度=5ql4384EI=54.21X
6、l2004384X206000X3413333=1.08L250=4.8mm挠度满足要求4、立杆计算满堂架立杆间距为1.2X1.2米；横杆步距最大为1.8米；立杆上端自由段长度按450mm考虑。因此，取立杆轴向力：N=8.24L21.2=11.87KN立杆计算长度：L=h+2a=1800+2450=2700长细比：=Li=270016=168.75根据碗扣式钢管脚手架规范(JGJ166-2008),查得=0.248=NA=118700.248371=128.98Nmm2f=205Nmm2故板底支撑满足要求。第二种模板设计参数计算1、面板计算A、楼板混凝土自重：G=0.324=7.2KNm2楼板
7、钢筋自重：G2=0.3l.l=0.33KNm2模板及支架自重：Gs=0.5KNm2施工荷载：Q=2.5KNin2荷载取值参见混凝土结构工程施工规范(GB50666-2011)验算强度=(7.2+0.330.5)1.35+1.42.5=14.34KNm2验算挠度=7.2+0.330.5=8.03KNm2B、面板为单向板受力，采用40X80的木方作为次龙骨，间距为250mm,按三跨连续梁计算，为计算方便取IOmm宽的板为计算单元；q1=0.0114.34=0.1434Nmq2=0.018.03=0.0803NmC、强度验算跨度板厚二25015=16.7100属于小挠度连续板；见施工技术中施工常用结
8、构计算中的荷载与结构静力计算表，得弯矩系数为-0.1;故M二系数乘以ql2=0.10.14342502=896.28Nmm,b-10mmh板厚二15mmW=bh26=101526=375mm3I=bh312=1015312=2812.5mm3故面板最大的内力：6=MW=896.28375=2.39Nmm2(6=13Nmm2强度满足要求D、挠度验算查施工技术中施工常用结构计算挠度系数为0.6773二系数乘以ql4IooEI二系数乘以ql4100EI=0.6770.08032504100X4000X2812.5=0.08mmL250=1mm挠度满足要求2、次龙骨计算次龙骨采用40X80的木方，间距
9、为250mm,可看作两跨梁计算；荷载为：计算强度：ql=16.03X0.25=3.59KNm计算扰度：ql=8.030.25=2.01KNmB、强度验算：查施工技术中施工常用结构计算弯矩，系数为-0.1M=0.125ql2=0.14.309002=3.63X105Nmm木方：W=42667mm3次楞的最大内力：6=MW=3.63IO54.2104=8.51Nmm2f=13Nmm2次楞强度满足要求C、挠度验算：查施工技术中施工常用结构计算挠度=0.52Iql41OOEI=I20.521X2.0190041001000040803=0.4mmL250=3.6mm挠度满足要求3、主龙骨计算主龙骨采用
10、双钢管，间距为900mm,按三连续梁计算。A、荷载为：计算强度：ql=14.340.9=12.91KNm计算扰度：ql=8.03X0.9=7.23KNmB、强度验算：M=OJql2=OJ12.919002=10.45105N.mm钢管：W=4240mm31=101877mm4主楞的最大内力：6=M2W=10.45XlO58480=123.28Nmm2f=205Nmm2满足要求C、挠度验算：查施工技术中施工常用结构计算挠度=5ql4384EI=57.2390043842060003413333=0.59L250=3.6mm挠度满足要求4、立杆计算满堂架立杆间距为0.9X0.9米;横杆步距为1.5
11、米；立杆上端自由段长度按490mm考虑。因此，取立杆轴向力：N=14.34X0.90.9=11.62KN立杆计算长度：L=h+2a=1200+2490=2180长细比：=Li=218016=136.25根据碗扣式钢管脚手架规范(JGJ166-2008),查得=0.367=NA=116200.367X371=85.31Nmm2面板抗弯：取IOmm宽的板为计算单元：Ql=0.0128.27=0.283NmQ2=O.0118.35=0.1835Nm1.2、 强度验算：跨度板厚二20015=13.3100属于小挠度连续板；按3跨连续梁计算，见施工技术中施工常用结构计算中的荷载与结构静力计算表，得弯矩系
12、数为-0.1；M=0.lql2=0.l0.2832002=1130.9Nmm,b=IOmmh=15mmW=bh26=10X15?6=375mmI=bh312=1015312=2812.5mm3故面板最大的内力：6=MW=I130.9375=3.02Nmm26=13Nmm2强度满足要求挠度验算：查施工技术中施工常用结构计算挠度系数为0.5213二系数乘以ql,100EI=0.5210.1835200,10050002812.5=0.05mmL250=0.8mm挠度满足要求2、次楞木方2.1、 计算简图：次楞间距为200mm,次楞支撑在主楞钢管上间距900mm;可看作两跨梁计算2.2、 荷载为：q
