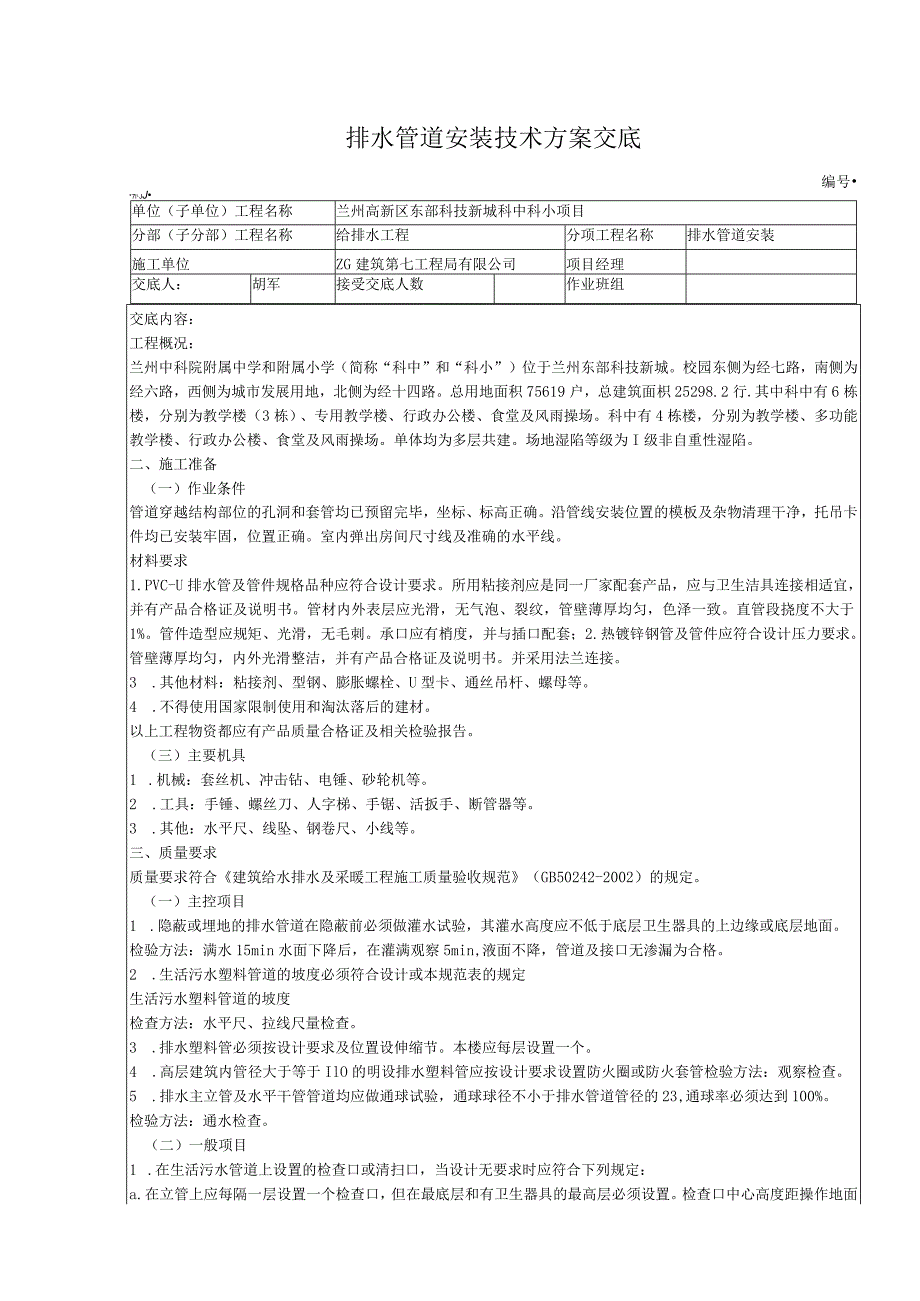

1、排水管道安装技术方案交底编号*7l,JJ单位（子单位）工程名称兰州高新区东部科技新城科中科小项目分部（子分部）工程名称给排水工程分项工程名称排水管道安装施工单位ZG建筑第七工程局有限公司项目经理交底人：胡军接受交底人数作业班组交底内容：工程概况：兰州中科院附属中学和附属小学（简称“科中”和“科小”）位于兰州东部科技新城。校园东侧为经七路，南侧为经六路，西侧为城市发展用地，北侧为经十四路。总用地面积75619户，总建筑面枳25298.2行.其中科中有6栋楼，分别为教学楼（3栋）、专用教学楼、行政办公楼、食堂及风雨操场。科中有4栋楼，分别为教学楼、多功能教学楼、行政办公楼、食堂及风雨操场。单体均为
2、多层共建。场地湿陷等级为I级非自重性湿陷。二、施工准备（一）作业条件管道穿越结构部位的孔洞和套管均已预留完毕，坐标、标高正确。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。室内弹出房间尺寸线及准确的水平线。材料要求1.PVC-U排水管及管件规格品种应符合设计要求。所用粘接剂应是同一厂家配套产品，应与卫生洁具连接相适宜，并有产品合格证及说明书。管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直管段挠度不大于1%。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套；2.热镀锌钢管及管件应符合设计压力要求。管壁薄厚均匀，内外光滑整洁，并有产品合格证及说明书。并采
3、用法兰连接。3 .其他材料：粘接剂、型钢、膨胀螺栓、U型卡、通丝吊杆、螺母等。4 .不得使用国家限制使用和淘汰落后的建材。以上工程物资都应有产品质量合格证及相关检验报告。（三）主要机具1 .机械：套丝机、冲击钻、电锤、砂轮机等。2 .工具：手锤、螺丝刀、人字梯、手锯、活扳手、断管器等。3 .其他：水平尺、线坠、钢卷尺、小线等。三、质量要求质量要求符合建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）的规定。（一）主控项目1 .隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面。检验方法：满水15min水面下降后，在灌满观察5min,液面
4、不降，管道及接口无渗漏为合格。2 .生活污水塑料管道的坡度必须符合设计或本规范表的规定生活污水塑料管道的坡度检查方法：水平尺、拉线尺量检查。3 .排水塑料管必须按设计要求及位置设伸缩节。本楼应每层设置一个。4 .高层建筑内管径大于等于IlO的明设排水塑料管应按设计要求设置防火圈或防火套管检验方法：观察检查。5 .排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的23,通球率必须达到100%。检验方法：通水检查。（二）一般项目1 .在生活污水管道上设置的检查口或清扫口，当设计无要求时应符合下列规定：a.在立管上应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置。检
5、查口中心高度距操作地面一般为，允许偏差土；检查口的朝向应便于检修。安装立管，在检查口出应安装检修门。b.在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫口。当污水管在楼板下悬吊敷设时，可将清扫口设在上一层楼地面上，污水管起点的清扫口与管道相垂直的墙面距离不得小于；若污水管的起点设置堵头代替清扫口是，与墙面距离不得小于。c.在转角小于135。的污水横管上，应设置检查口或清扫口。d.污水横管的直线管段，应按设计要求的距离设置检查口或清扫口。检验方法：观察和尺量检查。2 .金属排水管道上的吊钩后卡箍应固定在承重结构上。固定间距：横管不大于；立管不大于。楼层高度小于或等于，立管
6、上可安装一个固定件。立管底部的弯管处应设支墩或采取固定措施。检查方法：观察和尺量检查3 .塑料管道支、吊架间距应符合下表的规定。排水塑料管道支吊架最大间距（单位：m）检查方法：尺量检查4 .排水通气管不得与风道或烟道连接，且应符合下列规定：a.通气管应高出屋面，但必须大于最大积雪厚度。b.在通气管出口以内有门、窗时通气管应高出门、窗顶或引向无门、窗一侧。c.在经常有人停留的平屋顶上，通气管应高出屋面。d.屋顶有隔热层应从隔热层面板算起。检查方法：观察和尺量检查。5 .通向室外的排水管，穿过墙壁或基础必须下返时，应采用45。三通和45。弯头连接，并应在垂直管段顶板设置清扫口。检查方法：观察和尺量
7、检查。6 .由室内通向室外排水检查井的排水管，井内引入管应高于排出管或两管顶相平，并有不小于90。的水流弯角，如跌落差大于可不受角度限制。检查方法：观察和尺量检查。7 .用于室内排水的水平管道与水平管道、水平管道与立管的链接，应采用45。三通或45。斯通和90。斜三通或90。斜四通。立管与排除管端部的连接，应采用连个45。弯头或曲率半径不小于4倍管径的90。弯头。检查方法：观察和尺量检查。8 .排水管道安装的允许偏差应符合下表的相关规定工艺流程安装准备一预制加工一干管安装立管安装一支管安装一灌水试验五、操作工艺安装准备认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参
8、看相关专业设备图和建筑图、结构图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。预制加工按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工。污水干管安装1 .在预留好的洞口处铺设管道时，按施工图纸的坐标、标高找好位置和坡度，以及各预留管口的方向和中心线，将管段依次相连。2 .管道铺设后，再将立管及首层卫生洁具的排水预留管口，按室内地平线、坐标位置及轴线找好尺寸,接至规定高度，将预留管口上临时封堵。3

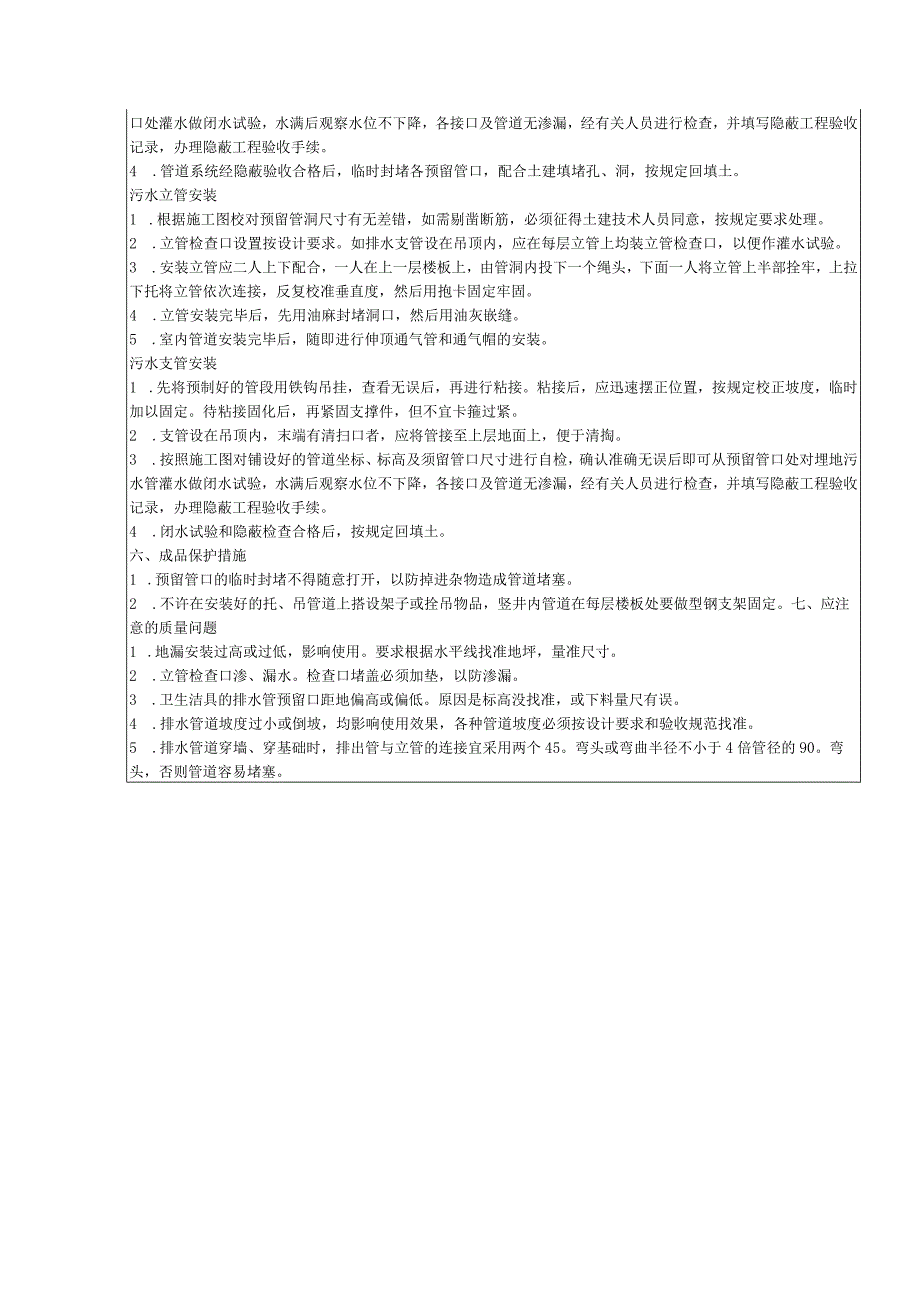

9、.按照施工图对铺设好的管道坐标、标高及须留管口尺寸进行自检，确认准确无误后即可对埋地污水管从预留管口处灌水做闭水试验，水满后观察水位不下降，各接口及管道无渗漏，经有关人员进行检查，并填写隐蔽工程验收记录，办理隐蔽工程验收手续。4 .管道系统经隐蔽验收合格后，临时封堵各预留管口，配合土建填堵孔、洞，按规定回填土。污水立管安装1 .根据施工图校对预留管洞尺寸有无差错，如需剔凿断筋，必须征得土建技术人员同意，按规定要求处理。2 .立管检查口设置按设计要求。如排水支管设在吊顶内，应在每层立管上均装立管检查口，以便作灌水试验。3 .安装立管应二人上下配合，一人在上一层楼板上，由管洞内投下一个绳头，下面一
10、人将立管上半部拴牢，上拉下托将立管依次连接，反复校准垂直度，然后用抱卡固定牢固。4 .立管安装完毕后，先用油麻封堵洞口，然后用油灰嵌缝。5 .室内管道安装完毕后，随即进行伸顶通气管和通气帽的安装。污水支管安装1 .先将预制好的管段用铁钩吊挂，查看无误后，再进行粘接。粘接后，应迅速摆正位置，按规定校正坡度，临时加以固定。待粘接固化后，再紧固支撑件，但不宜卡箍过紧。2 .支管设在吊顶内，末端有清扫口者，应将管接至上层地面上，便于清掏。3 .按照施工图对铺设好的管道坐标、标高及须留管口尺寸进行自检，确认准确无误后即可从预留管口处对埋地污水管灌水做闭水试验，水满后观察水位不下降，各接口及管道无渗漏，经
11、有关人员进行检查，并填写隐蔽工程验收记录，办理隐蔽工程验收手续。4 .闭水试验和隐蔽检查合格后，按规定回填土。六、成品保护措施1 .预留管口的临时封堵不得随意打开，以防掉进杂物造成管道堵塞。2 .不许在安装好的托、吊管道上搭设架子或拴吊物品，竖井内管道在每层楼板处要做型钢支架固定。七、应注意的质量问题1 .地漏安装过高或过低，影响使用。要求根据水平线找准地坪，量准尺寸。2 .立管检查口渗、漏水。检查口堵盖必须加垫，以防渗漏。3 .卫生洁具的排水管预留口距地偏高或偏低。原因是标高没找准，或下料量尺有误。4 .排水管道坡度过小或倒坡，均影响使用效果，各种管道坡度必须按设计要求和验收规范找准。5 .排水管道穿墙、穿基础时，排出管与立管的连接宜采用两个45。弯头或弯曲半径不小于4倍管径的90。弯头，否则管道容易堵塞。交底人：项目技术负责人：项目经理：接受交底负责人：
