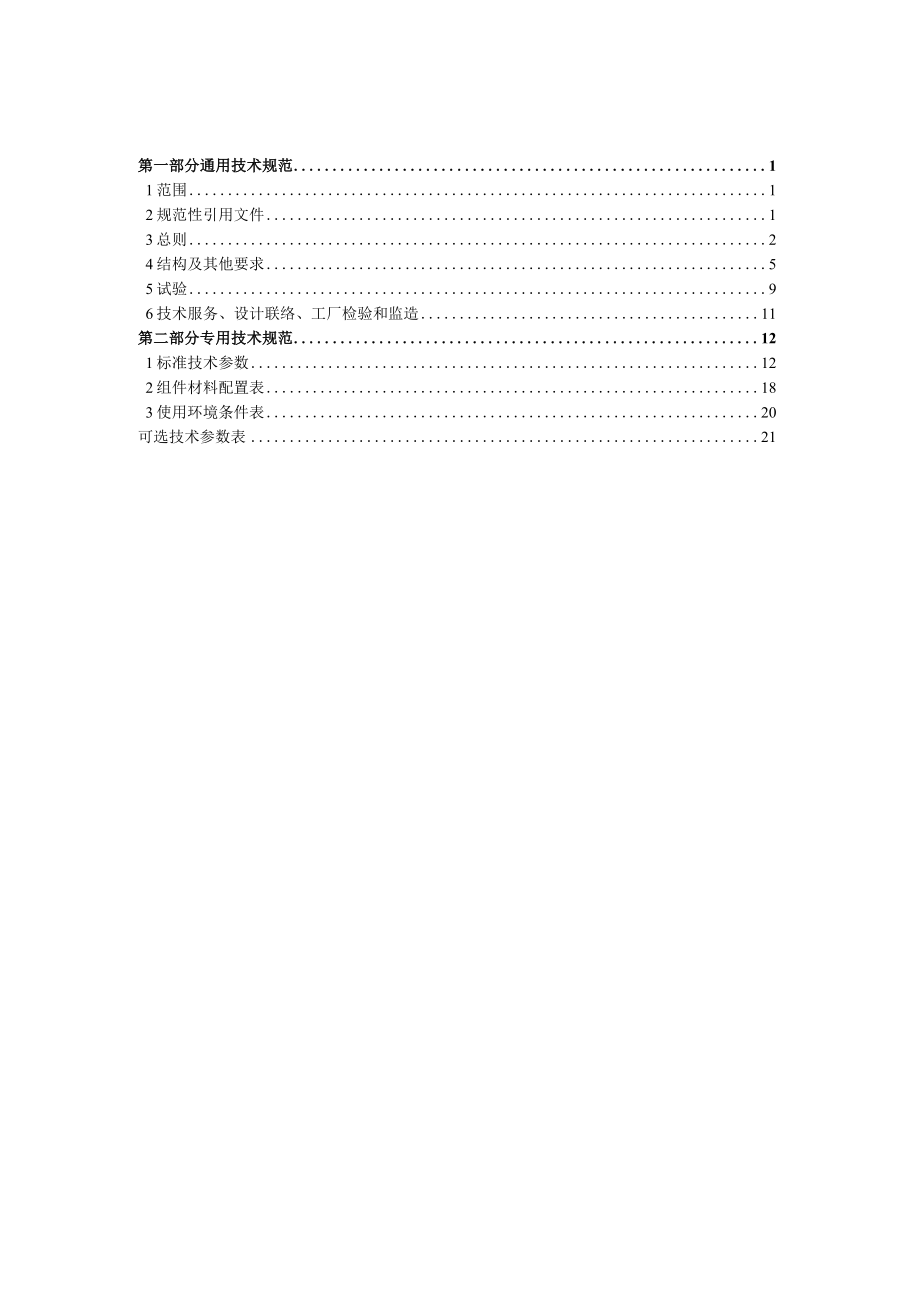

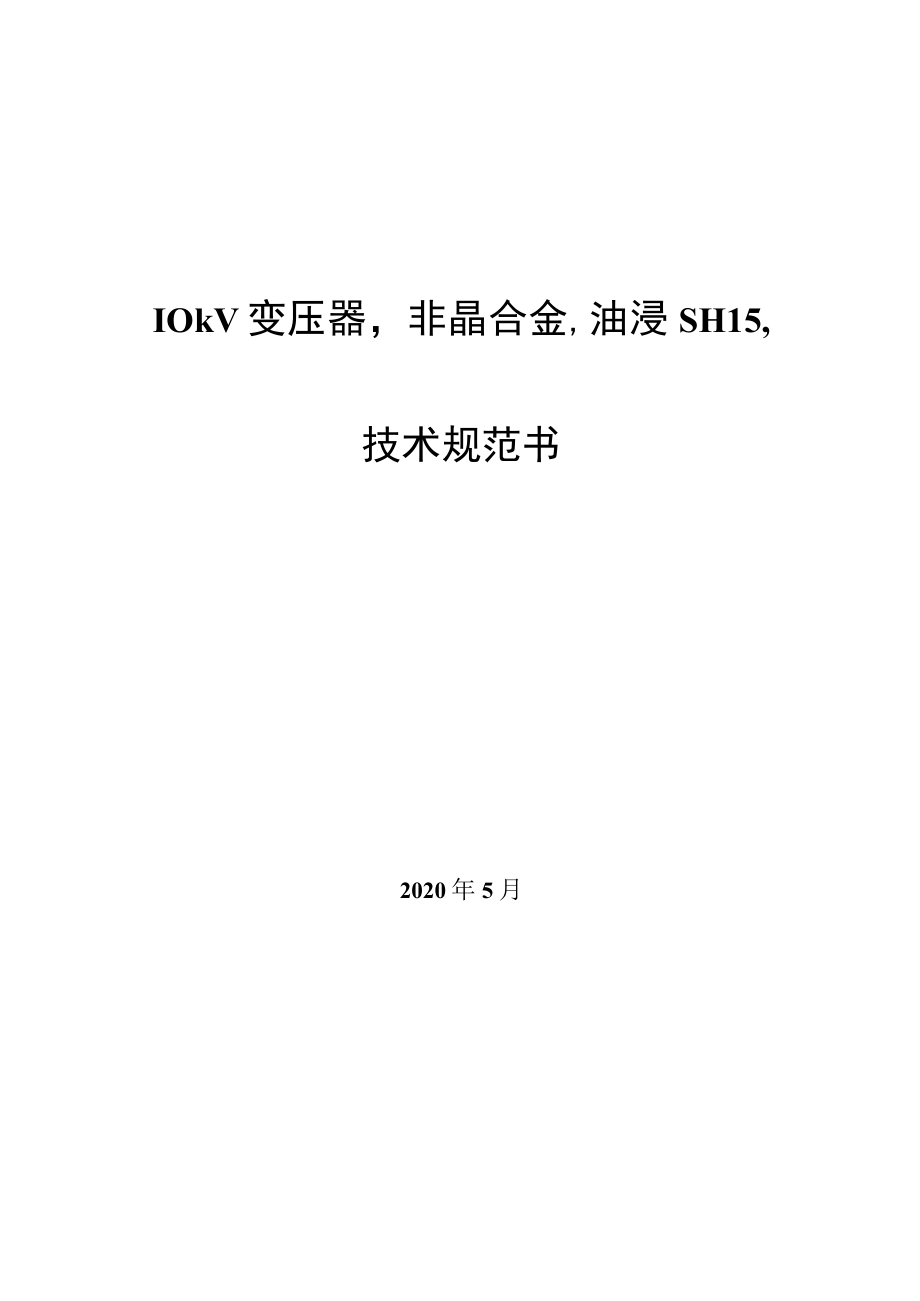

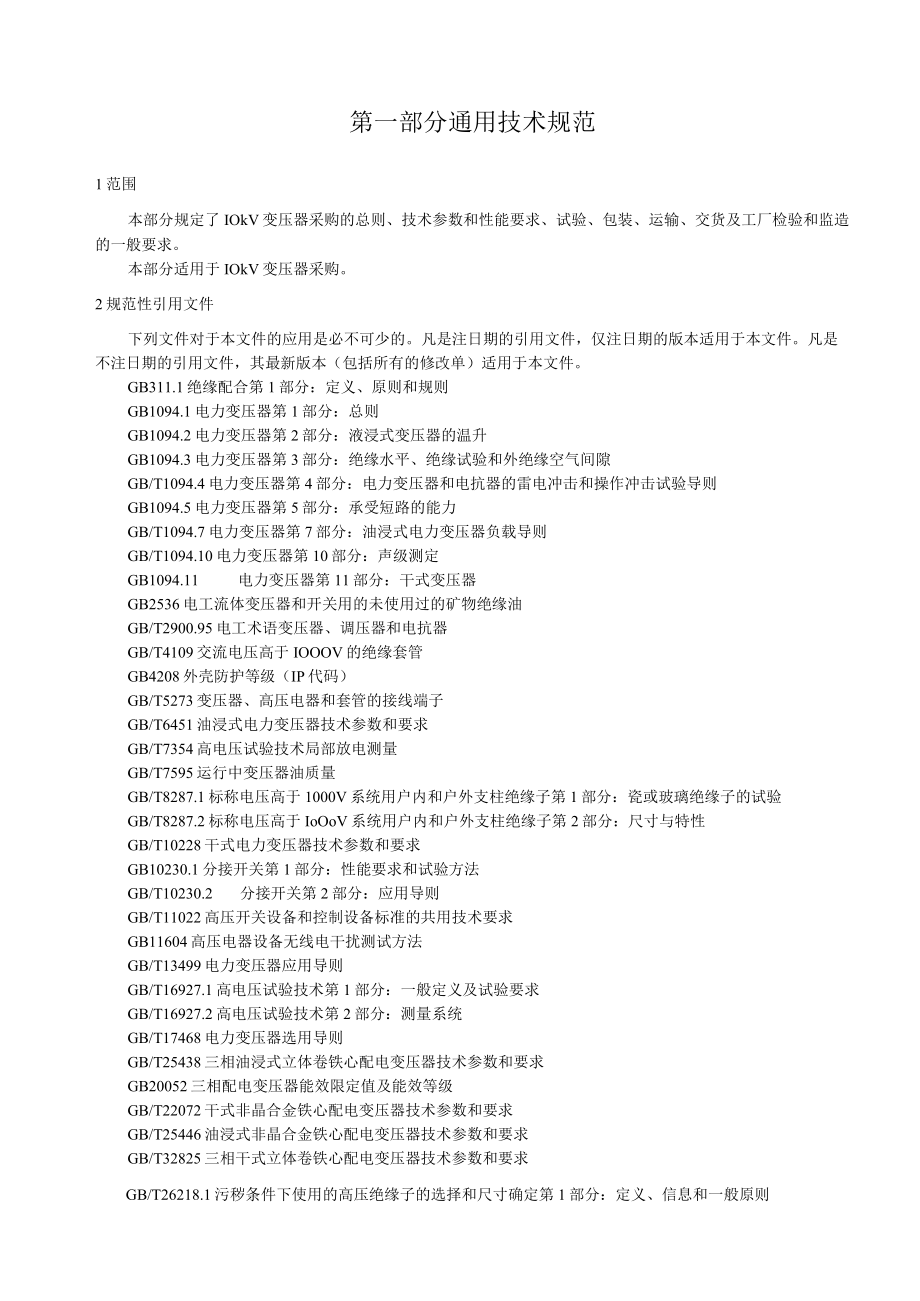

1、IOkV变压器，非晶合金,油浸SH15,技术规范书2020年5月第一部分通用技术规范11范围12规范性引用文件13总则24结构及其他要求55试验96技术服务、设计联络、工厂检验和监造11第二部分专用技术规范121标准技术参数122组件材料配置表183使用环境条件表20可选技术参数表21第一部分通用技术规范1范围本部分规定了IOkV变压器采购的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。本部分适用于IOkV变压器采购。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有
2、的修改单）适用于本文件。GB311.1绝缘配合第1部分：定义、原则和规则GB1094.1电力变压器第1部分：总则GB1094.2电力变压器第2部分：液浸式变压器的温升GB1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T1094.4电力变压器第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则GB1094.5电力变压器第5部分：承受短路的能力GB/T1094.7电力变压器第7部分：油浸式电力变压器负载导则GB/T1094.10电力变压器第10部分：声级测定GB1094.11电力变压器第11部分：干式变压器GB2536电工流体变压器和开关用的未使用过的矿物绝缘油GB/
3、T2900.95电工术语变压器、调压器和电抗器GB/T4109交流电压高于IOOOV的绝缘套管GB4208外壳防护等级（IP代码）GB/T5273变压器、高压电器和套管的接线端子GB/T6451油浸式电力变压器技术参数和要求GB/T7354高电压试验技术局部放电测量GB/T7595运行中变压器油质量GB/T8287.1标称电压高于1000V系统用户内和户外支柱绝缘子第1部分：瓷或玻璃绝缘子的试验GB/T8287.2标称电压高于IoOoV系统用户内和户外支柱绝缘子第2部分：尺寸与特性GB/T10228干式电力变压器技术参数和要求GB10230.1分接开关第1部分：性能要求和试验方法GB/T102
4、30.2分接开关第2部分：应用导则GB/T11022高压开关设备和控制设备标准的共用技术要求GB11604高压电器设备无线电干扰测试方法GB/T13499电力变压器应用导则GB/T16927.1高电压试验技术第1部分：一般定义及试验要求GB/T16927.2高电压试验技术第2部分：测量系统GB/T17468电力变压器选用导则GB/T25438三相油浸式立体卷铁心配电变压器技术参数和要求GB20052三相配电变压器能效限定值及能效等级GB/T22072干式非晶合金铁心配电变压器技术参数和要求GB/T25446油浸式非晶合金铁心配电变压器技术参数和要求GB/T32825三相干式立体卷铁心配电变压器
5、技术参数和要求GB/T26218.1污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T26218.2污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB50148电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50150电气装置安装工程电气设备交接试验标准DL/T267油浸式全密封卷铁心配电变压器使用技术条件DL/T572电力变压器运行规程DL/T593高压开关设备和控制设备标准的共用技术要求DL/T596电力设备预防性试验规程DL/T984油浸式变压器绝缘老化判断导则DL/T984油浸式变压器绝缘老化判断导则DL/T1
6、388电力变压器用电工钢带选用导则DL5027电力设备典型消防规程DL/T1811电力变压器用天然酯绝缘油选用导则JB/T501电力变压器试验导则JB/T3837变压器类产品型号编制方法JB/T100886kVIOOOkV电力变压器声级JB10317单相油浸式配电变压器技术参数和要求JB/T10428变压器用多功能保护装置Q/GDW1771IOkv非晶合金铁心配电变压器技术条件Q/GDW1772IokV非晶合金铁心配电变压器试验导则IEC60296变压器和开关用新绝缘油规范Specificationforunusedmineralinsulatingoilsfortransformersand
7、switchgearIEC60156绝缘油介电强度测定法InsulatingoilsDeterminationofthedielectricstrength3总则3.1一般规定3.1.1供货方须仔细阅读包括本部分在内的规范阐述的全部条款。供货方提供的产品应符合本规范所规定的要求，供货方亦可以推荐符合本部分要求的类似定型产品，但必须提供详细的技术偏差。如有必要，也可以在技术投标文件中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。3.1.2供货方须仔细阅读包括本标准（通用部分和专用部分）在内的招标文件阐述的全部条款。供货方提供的IokV变压器应符合本规范所规定的要求。3.1.3
8、本部分提出了对IOkV变压器的技术参数、性能、结构、试验等方面的技术要求。3.1.4本部分提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供货方应提供满足规范性引用文件中引用标准的最新版本和本部分要求的全新产品。如果所引用的标准之间不一致或本部分所使用的标准与供货方所执行的标准不一致，则按要求较高的标准执行。3.1.5如果供货方没有以书面形式对本部分的条文提出差异，则意味着供货方提供的设备完全符合本部分的要求。3.1.6本标准通用部分各条款如与专用部分有冲突，则以专用部分为准。3.2供货方应提供的资格文件3.2.1供货方应提供权威机关颁发的ISo900
9、0.ISO14000、ISO28000系列的认证书或等同的质量保证体系认证证书。3.2.2供货方应提供履行合同所需的技术和主要设备等生产能力的文件资料。3.2.3供货方应提供有能力履行合同设备维护保养、修理及其他服务义务的文件。3.2.4供货方应提供投标产品全部有效的型式试验报告（在同一台产品上完成全部型式试验项目）。3.2.5供货方应提供一份详细的投标产品中重要外购或配套部件供应商清单及检验报告。3.2.6供货方应提供投标产品中进口关键元件供应商的供货承诺函。3.3适用范围3 .3.1本部分的适用范围仅限于本工程的投标产品，内容包括设计、结构、性能、安装、试验、调试及现场服务和技术服务。4
10、.3.2供货方应不晚于签约后2周内，向买方提出一个详尽的生产进度计划表，包括产品设计、材料采购、产品制造、厂内测试以及运输等项的详情，以确定每部分工作及其进度。3.3.3工作进度如有延误，供货方应及时向买方说明原因、后果及采取的补救措施等。3.4对设计图纸、说明书和试验报告的要求3.4.1图纸及图纸的认可和交付3.4.1.1所有需经买方确认的图纸和说明文件,均应由供货方在合同生效后的4周内提交给买方进行审定认可。这些资料包括IOkV变压器总装图、基础图、电气原理图等。买方审定时有权提出修改意见。买方在收到需认可图纸1周后，将一套确认的或签有买方校定标记的图纸（买方负责人签字）返还给供货方。凡买
11、方认为需要修改且经供货方认可的，不得对买方增加费用。在未经买方对图纸作最后认可前，任何采购或加工的材料损失应由供货方单独承担。3.4.1.2供货方在收到买方确认图纸（包括认可方修正意见）后，应于2周内向4.4.1.1款所列有关单位提供最终版的正式图纸和一套供复制用的底图及正式的光盘，正式图纸应加盖工厂公章或签字。3.4.1.3完工后的产品应与最后确认的图纸一致。买方对图纸的认可并不减轻供货方关于其图纸的正确性的责任。设备在现场安装时，如供货方技术人员进一步修改图纸，供货方应对图纸重新收编成册，正式递交买方，并保证安装后的设备与图纸完全相符。3. 4.1.4图纸的格式：所有图纸均应有标题栏、相应
12、编号、全部符号和部件标志，文字均用中文，并使用Sl国际单位制。对于进口设备以中文为主，当买方对英文局部有疑问时，供货方应进行书面解释。供货方免费提供给买方全部最终版的图纸、资料及说明书。其中图纸应包括3.4.1.1款所涉及的图纸，并且应保证买方可按最终版的图纸资料对所供设备进行维护和更换零部件。4. 4.1.5IOkV变压器所需图纸：a）变压器主要器件及配件图表见技术参数和性能要求响应表。b）外形尺寸图：图纸应标明全部所需要的附件数量、目录号、额定值和型号等技术数据，运输尺寸和质量、装配总重量和油量。图纸应标明变压器底座和基础螺栓尺寸、位置。c）铭牌图：应符合国家相关标准。d）变压器器身示意图
13、：绕组位置排列及其与套管、分接开关的连接，包括引线连接装配的说明。e）分接开关的装配图。f）变压器安装、运行、维修和有关设施设计所需的其他图纸和资料。5. 4.2产品说明书a）IokV变压器的结构、安装、调试、运行、维护、检修和全部附件的完整说明和技术数据。b）概述：简述结构、接线、铁心型式和绕组设计等。OIOkV变压器和所有附件的全部部件序号的完整资料。d）其他说明资料（包括不同过载情况下的温度时间特性曲线）。3.4.3试验报告供货方应提供下列试验报告：a）变压器的例行和合同规定项目的试验报告。b）绝缘油及其他附件的试验报告和变压器制造厂的验收报告。c）变压器抗短路能力试验报告。3.4.4图
14、纸、说明书、试验报告等资料的交付时间、数量3. 4.4.1供货方应向买方提供的资料、图纸、试验报告见表1,但不限于表1的内容。表1供货方向买方提供的资料和图纸序号内容序号内容(1)图纸类3)额定值和特性资料1)总装图4)例行试验数据2)基础图5)表示设备的结构图以及对基础的技术要求3)标明一次和二次所有端子的标志图6)其他适用的资料和说明4)铭牌图7)设备外购件结构、调试方法及说明(2)安装使用说明书(3)试验报告1)IOkV变压器安装、运行、维护、修理调整和全部附件的完整说明和技术数据1)变压器的例行和合同规定项目的试验报告（包括主要部件和外购件）2)IOkV变压器和所有附件的全部部件序号的
15、完整资料及说明2)绝缘油及其他附件的试验报告和变压器制造厂的验收报告3)变压器抗短路能力试验报告3.5供货方应提交的技术参数和信息3.5.1技术参数响应表、技术偏差表及相关技术资料。3.5.2供货方产品的特性参数和特点。3. 5.3与其他设备配合所需的相关技术文件和信息。3.6 安装、调试、性能试验、试运行和验收3. 6.1设备的安装、调试将由买方根据供货方提供的技术文件和说明书的规定在供货方技术人员指导下进行。4. 6.2设备的性能试验、试运行和验收根据本规范规定的标准、规程规范进行。5. 6.3完成设备安装后，买方和供货方应检查和确认安装工作，并签署安装工作证明书，共两份、双方各执一份。6. 6.4设备安装、调试和性能试验合格后方可投入试运行。试运行后双方应签署合同设备的验收证明书（试运行时间在合同谈判中商定）。该证明书共两份，双方各执一份。7. 6.5如果安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同技术部分要求，买卖双方共同分析原因，分清责任，
