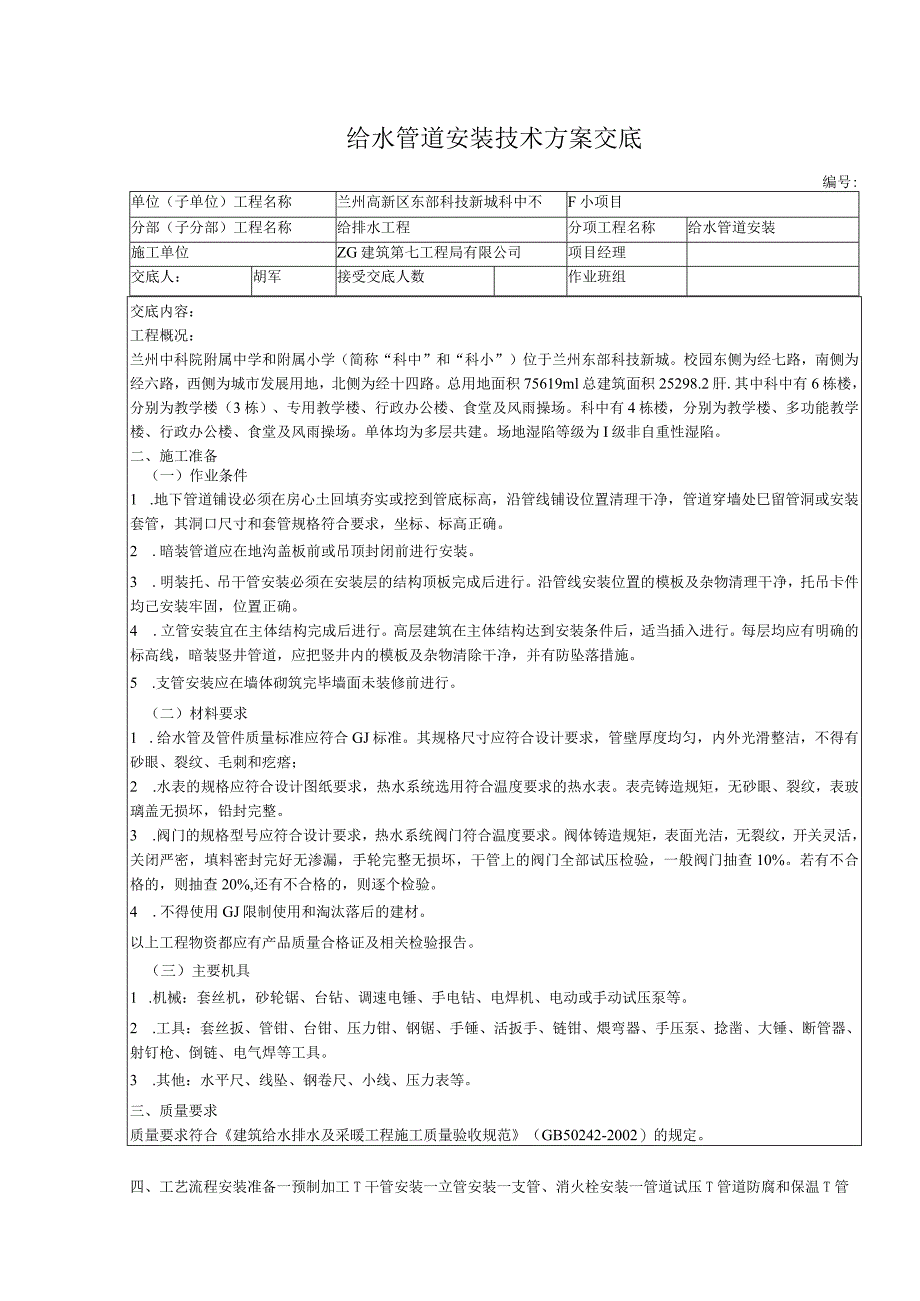

1、给水管道安装技术方案交底编号:单位（子单位）工程名称兰州高新区东部科技新城科中不F小项目分部（子分部）工程名称给排水工程分项工程名称给水管道安装施工单位ZG建筑第七工程局有限公司项目经理交底人：胡军接受交底人数作业班组交底内容：工程概况：兰州中科院附属中学和附属小学（简称“科中”和“科小”）位于兰州东部科技新城。校园东侧为经七路，南侧为经六路，西侧为城市发展用地，北侧为经十四路。总用地面积75619ml总建筑面积25298.2肝.其中科中有6栋楼，分别为教学楼（3栋）、专用教学楼、行政办公楼、食堂及风雨操场。科中有4栋楼，分别为教学楼、多功能教学楼、行政办公楼、食堂及风雨操场。单体均为多层共建
2、。场地湿陷等级为I级非自重性湿陷。二、施工准备（一）作业条件1 .地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处巳留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。2 .暗装管道应在地沟盖板前或吊顶封闭前进行安装。3 .明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均己安装牢固，位置正确。4 .立管安装宜在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。5 .支管安装应在墙体砌筑完毕墙面未装
3、修前进行。（二）材料要求1 .给水管及管件质量标准应符合GJ标准。其规格尺寸应符合设计要求，管壁厚度均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；2 .水表的规格应符合设计图纸要求，热水系统选用符合温度要求的热水表。表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏，铅封完整。3 .阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。阀体铸造规矩，表面光洁，无裂纹，开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，干管上的阀门全部试压检验，一般阀门抽查10%。若有不合格的，则抽查20%,还有不合格的，则逐个检验。4 .不得使用GJ限制使用和淘汰落后的建材。以上工程物资都应有产品质量合格证
4、及相关检验报告。（三）主要机具1 .机械：套丝机，砂轮锯、台钻、调速电锤、手电钻、电焊机、电动或手动试压泵等。2 .工具：套丝扳、管钳、台钳、压力钳、钢锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器、射钉枪、倒链、电气焊等工具。3 .其他：水平尺、线坠、钢卷尺、小线、压力表等。三、质量要求质量要求符合建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）的规定。四、工艺流程安装准备一预制加工T干管安装一立管安装一支管、消火栓安装一管道试压T管道防腐和保温T管道冲洗T通水试验五、操作工艺安装准备认真熟悉图纸，参看土建结构图、装修建筑图、有关设备专业图，核对各种管道的坐标标

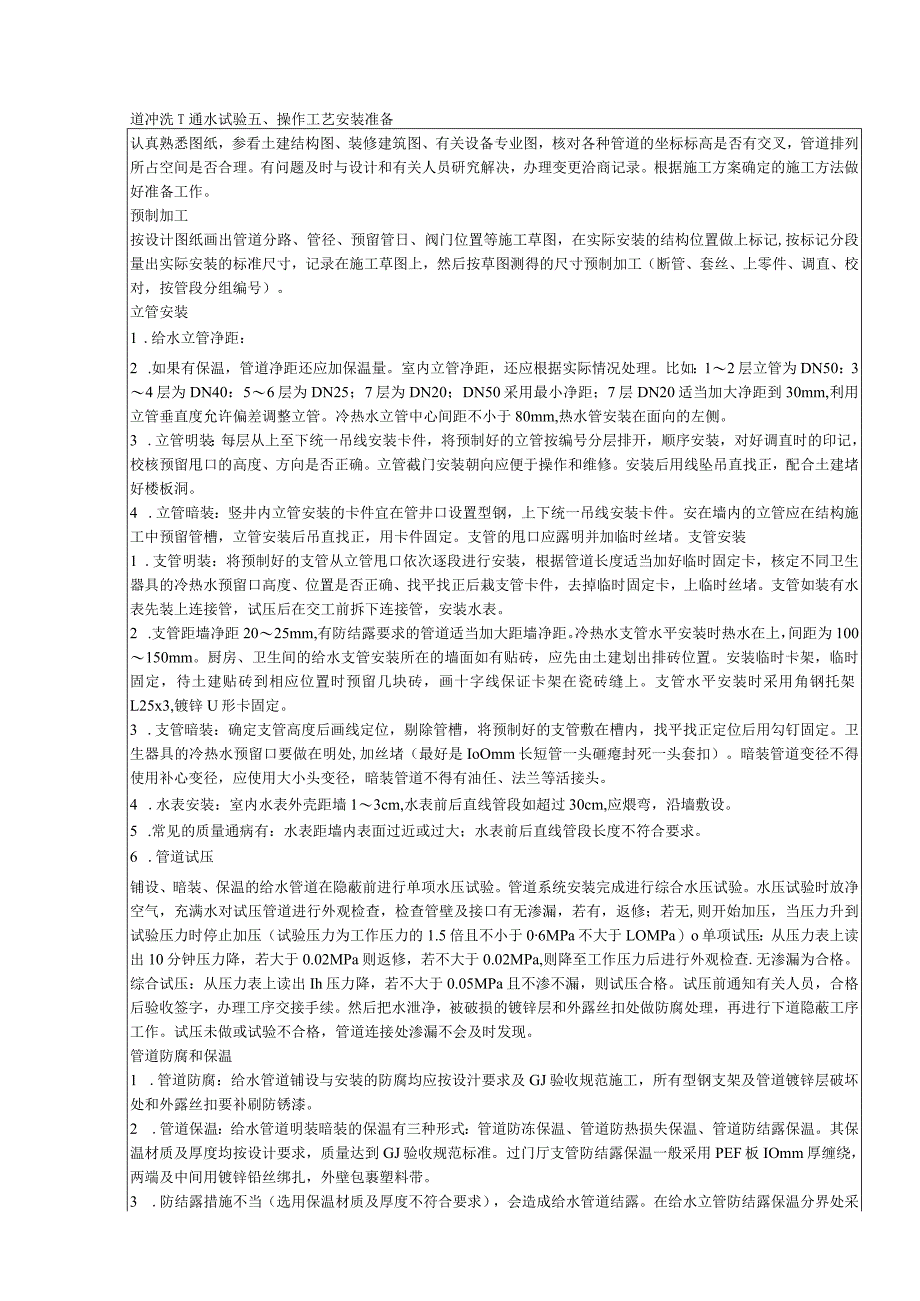

5、高是否有交叉，管道排列所占空间是否合理。有问题及时与设计和有关人员研究解决，办理变更洽商记录。根据施工方案确定的施工方法做好准备工作。预制加工按设计图纸画出管道分路、管径、预留管日、阀门位置等施工草图，在实际安装的结构位置做上标记,按标记分段量出实际安装的标准尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工（断管、套丝、上零件、调直、校对，按管段分组编号）。立管安装1 .给水立管净距：2 .如果有保温，管道净距还应加保温量。室内立管净距，还应根据实际情况处理。比如：12层立管为DN50：34层为DN40：56层为DN25；7层为DN20；DN50采用最小净距；7层DN20适当加大净距到30
6、mm,利用立管垂直度允许偏差调整立管。冷热水立管中心间距不小于80mm,热水管安装在面向的左侧。3 .立管明装：每层从上至下统一吊线安装卡件，将预制好的立管按编号分层排开，顺序安装，对好调直时的印记，校核预留甩口的高度、方向是否正确。立管截门安装朝向应便于操作和维修。安装后用线坠吊直找正，配合土建堵好楼板洞。4 .立管暗装：竖井内立管安装的卡件宜在管井口设置型钢，上下统一吊线安装卡件。安在墙内的立管应在结构施工中预留管槽，立管安装后吊直找正，用卡件固定。支管的甩口应露明并加临时丝堵。支管安装1 .支管明装：将预制好的支管从立管甩口依次逐段进行安装，根据管道长度适当加好临时固定卡，核定不同卫生器
7、具的冷热水预留口高度、位置是否正确、找平找正后栽支管卡件，去掉临时固定卡，上临时丝堵。支管如装有水表先装上连接管，试压后在交工前拆下连接管，安装水表。2 .支管距墙净距2025mm,有防结露要求的管道适当加大距墙净距。冷热水支管水平安装时热水在上，间距为100150mm。厨房、卫生间的给水支管安装所在的墙面如有贴砖，应先由土建划出排砖位置。安装临时卡架，临时固定，待土建贴砖到相应位置时预留几块砖，画十字线保证卡架在瓷砖缝上。支管水平安装时采用角钢托架L25x3,镀锌U形卡固定。3 .支管暗装：确定支管高度后画线定位，剔除管槽，将预制好的支管敷在槽内，找平找正定位后用勾钉固定。卫生器具的冷热水预
8、留口要做在明处,加丝堵（最好是IoOmm长短管一头砸瘪封死一头套扣）。暗装管道变径不得使用补心变径，应使用大小头变径，暗装管道不得有油任、法兰等活接头。4 .水表安装：室内水表外壳距墙13cm,水表前后直线管段如超过30cm,应煨弯，沿墙敷设。5 .常见的质量通病有：水表距墙内表面过近或过大；水表前后直线管段长度不符合要求。6 .管道试压铺设、暗装、保温的给水管道在隐蔽前进行单项水压试验。管道系统安装完成进行综合水压试验。水压试验时放净空气，充满水对试压管道进行外观检查，检查管壁及接口有无渗漏，若有，返修；若无,则开始加压，当压力升到试验压力时停止加压（试验压力为工作压力的1.5倍且不小于06
9、MPa不大于LOMPa）o单项试压：从压力表上读出10分钟压力降，若大于0.02MPa则返修，若不大于0.02MPa,则降至工作压力后进行外观检查.无渗漏为合格。综合试压：从压力表上读出Ih压力降，若不大于0.05MPa且不渗不漏，则试压合格。试压前通知有关人员，合格后验收签字，办理工序交接手续。然后把水泄净，被破损的镀锌层和外露丝扣处做防腐处理，再进行下道隐蔽工序工作。试压未做或试验不合格，管道连接处渗漏不会及时发现。管道防腐和保温1 .管道防腐：给水管道铺设与安装的防腐均应按设汁要求及GJ验收规范施工，所有型钢支架及管道镀锌层破坏处和外露丝扣要补刷防锈漆。2 .管道保温：给水管道明装暗装的
10、保温有三种形式：管道防冻保温、管道防热损失保温、管道防结露保温。其保温材质及厚度均按设计要求，质量达到GJ验收规范标准。过门厅支管防结露保温一般采用PEF板IOmm厚缠绕，两端及中间用镀锌铅丝绑扎，外壁包裹塑料带。3 .防结露措施不当（选用保温材质及厚度不符合要求），会造成给水管道结露。在给水立管防结露保温分界处采取措施防止结露水顺着管子流淌。管道冲洗管道在试压完成后即可做冲洗。冲洗以图纸上提供的系统最大设计流量进行（如果图纸没有则以流速不小于1.5ms进行，可以用秒表和水桶配合测量流速，计量4次取平均值），用自来水连续进行冲洗,直至各出水口水色透明度与进水目测一致为合格。冲洗合格后办理验收手
11、续。进户管、横干管安装完成后可进行冲洗，每根立管安装完成后可单独冲洗。管道未进行冲洗或冲洗不合格就投入使用，可能会引起管道堵塞。管道通水交工前按建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）第条要求做给水系统通水试验，按设计要求同时开启最大数量的配水点，能否达到额定流量，分系统分区段进行。战验时按立管分别进行，每层配水支管开启13的配水点，节门开到最大，观察出水流量是否很急，以手感觉到有劲为宜。给水管道安装过程中常见的质量问题立管甩口标高不准确，原因：由于层高超出允许偏差或测量不准确；立管距墙不一致或半明半暗，原因：由于立管安排不当，或隔断位移偏差过大造成；热水立管的套管向
12、下层漏水，原因：由于套管漏出地面高度不够，或地面抹灰太厚造成；管道镀锌层破坏，原因：由于压力和管钳日久失修，卡不住管道造成。六、成品保护措施1 .安装好的管道不得用做支撑或放脚手板，不得踏压，其支托卡架不得作为其他用途的受力点。2 .管道在喷浆前要加以保护，防止灰浆污染管道。3 .节门的手轮在安装时应卸下，交工前统一安装完好。4 .水表应有保护措施，为防止损坏，可统一在交工前装好。七、应注意的质量问题1 .厨卫间立管穿楼板地面处应做出2050mm水泥台以防止管根积水。2 .在熟悉图纸的基础上，统计列出需用材料的规格型号、材质、数量，同时考虑损耗用量。洞门留置根据图纸审核的结果，绘出管道布置图。
13、在混凝土楼板、墙体浇筑前，设置套管留洞，并固定结实防止移位。3 .管道连接：镀锌给水管道采用螺纹连接。4 .管道距墙：给水支管外皮距墙2025mm5 .给水立管距墙：管径32mm以下距墙2535mm:管径3250mm距墙3050mm;管径75100mm距墙50mm；管径125150mm距墙60mm。6 .管与管关系：给水引入管与排水出户管水平净距不得小于1米；给水与排水管平行铺设，两管水平最小净距为0.5米；交叉铺设垂直净距为0.15米，给水应在排水上，若给水管在排水管之下铺设应加套管，其长度不小于排水管径的6倍。7 .冷热水立管中心间距为80mm8 .活接头安装：埋设管道不得使用活接头、法兰连接；给水立管出地面阀门处，需装活接头；给水装有3个及以上配水点的支管始端，均装活接头；活接头的子口一头安装在来水方向，母口一端安装在去水方向。9 .管道变径不得采用补心，使用变径管箍连接；变径管箍安装位置距三通分流处200mm。交底人：项目技术负责人：项目经理：接受交底负责人：
