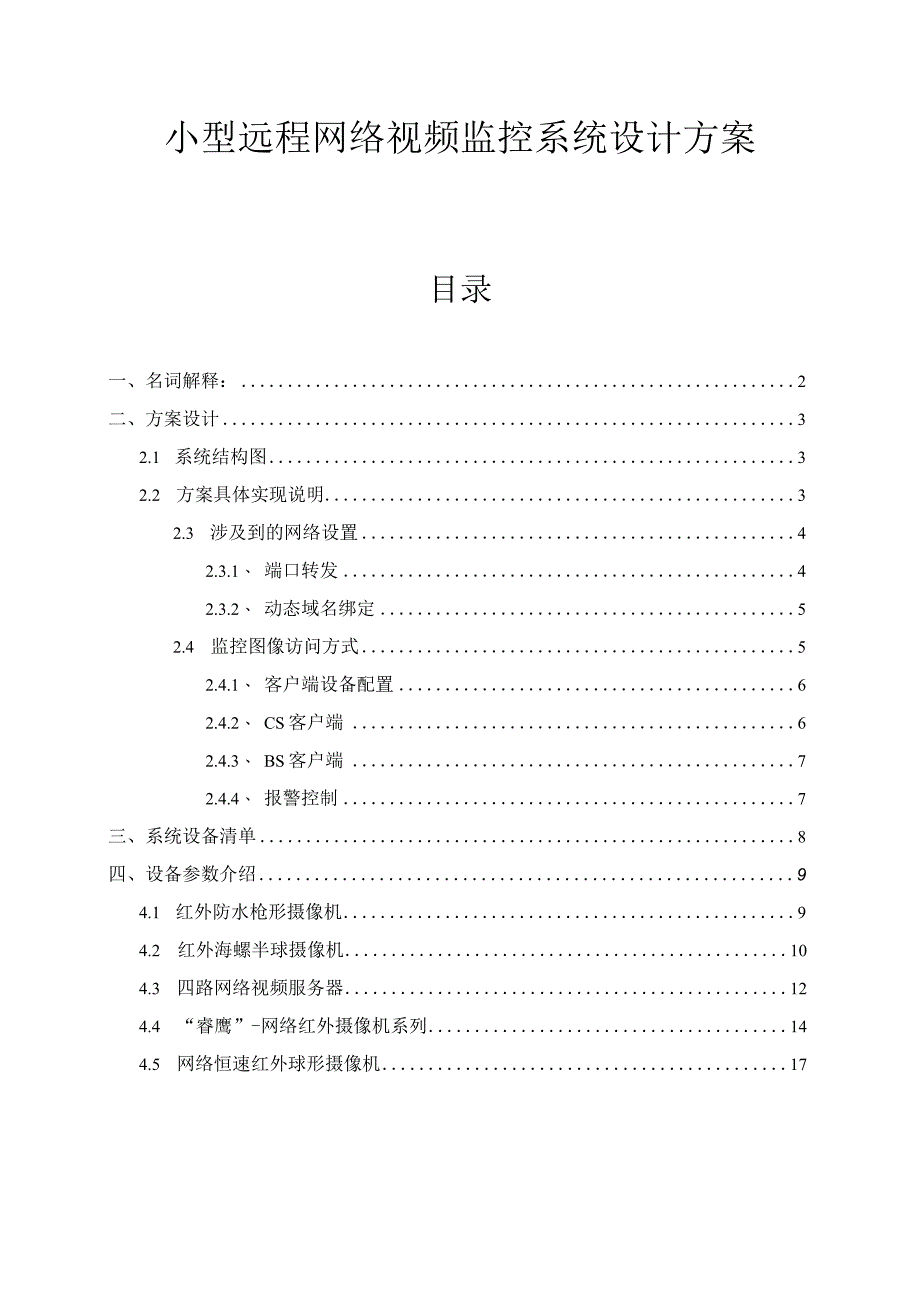

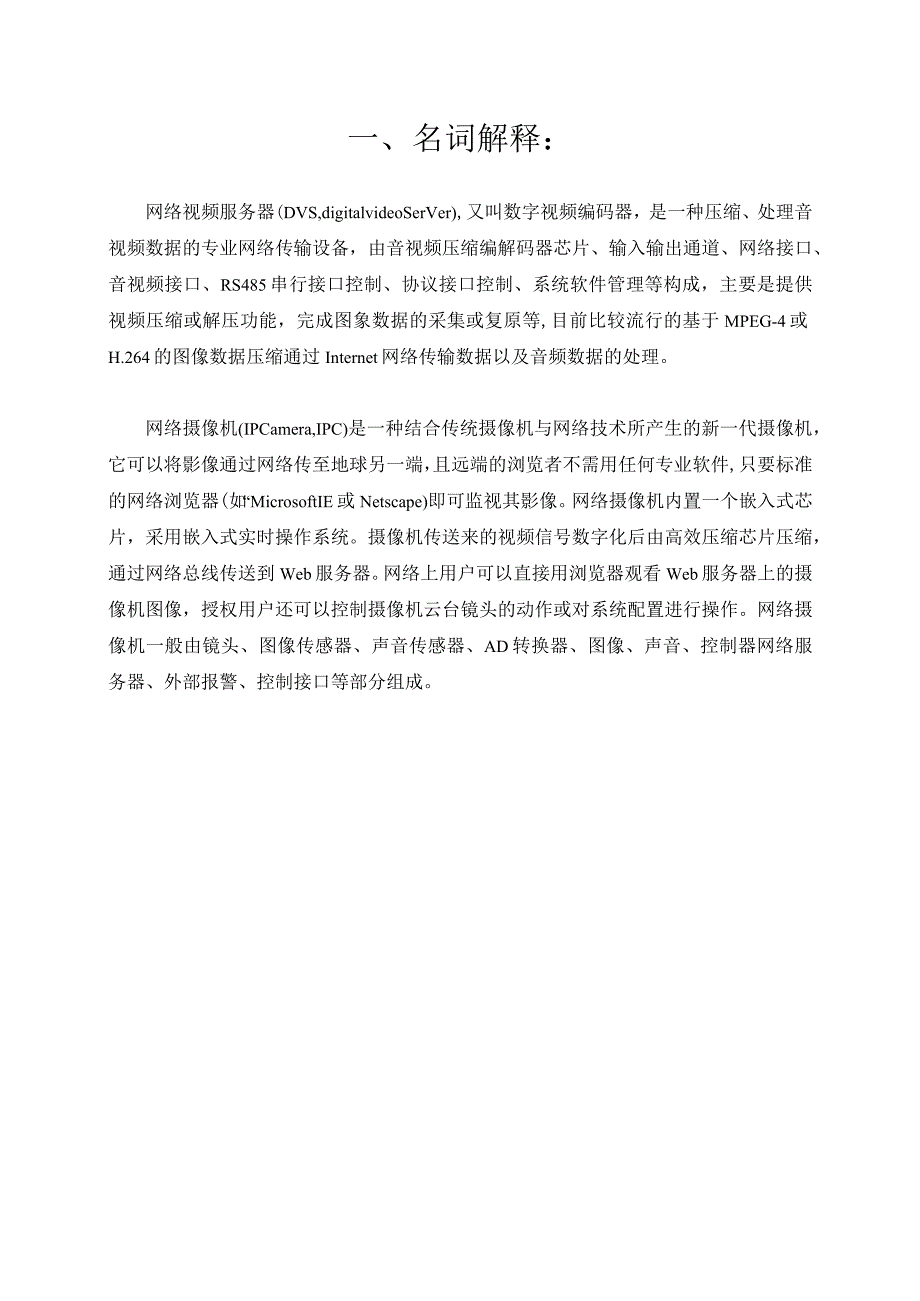

1、小型远程网络视频监控系统设计方案目录一、名词解释：2二、方案设计32.1 系统结构图32.2 方案具体实现说明32.3 涉及到的网络设置42.3.1、 端口转发42.3.2、 动态域名绑定52.4 监控图像访问方式52.4.1、 客户端设备配置62.4.2、 CS客户端62.4.3、 BS客户端72.4.4、 报警控制7三、系统设备清单8四、设备参数介绍94.1 红外防水枪形摄像机94.2 红外海螺半球摄像机104.3 四路网络视频服务器124.4 “睿鹰”-网络红外摄像机系列144.5 网络恒速红外球形摄像机17一、名词解释：网络视频服务器(DVS,digitalvideoSerVer),又
2、叫数字视频编码器，是一种压缩、处理音视频数据的专业网络传输设备，由音视频压缩编解码器芯片、输入输出通道、网络接口、音视频接口、RS485串行接口控制、协议接口控制、系统软件管理等构成，主要是提供视频压缩或解压功能，完成图象数据的采集或复原等,目前比较流行的基于MPEG-4或H.264的图像数据压缩通过Internet网络传输数据以及音频数据的处理。网络摄像机(IPCamera,IPC)是一种结合传统摄像机与网络技术所产生的新一代摄像机，它可以将影像通过网络传至地球另一端，且远端的浏览者不需用任何专业软件,只要标准的网络浏览器(如“MicrosoftIE或Netscape)即可监视其影像。网络摄

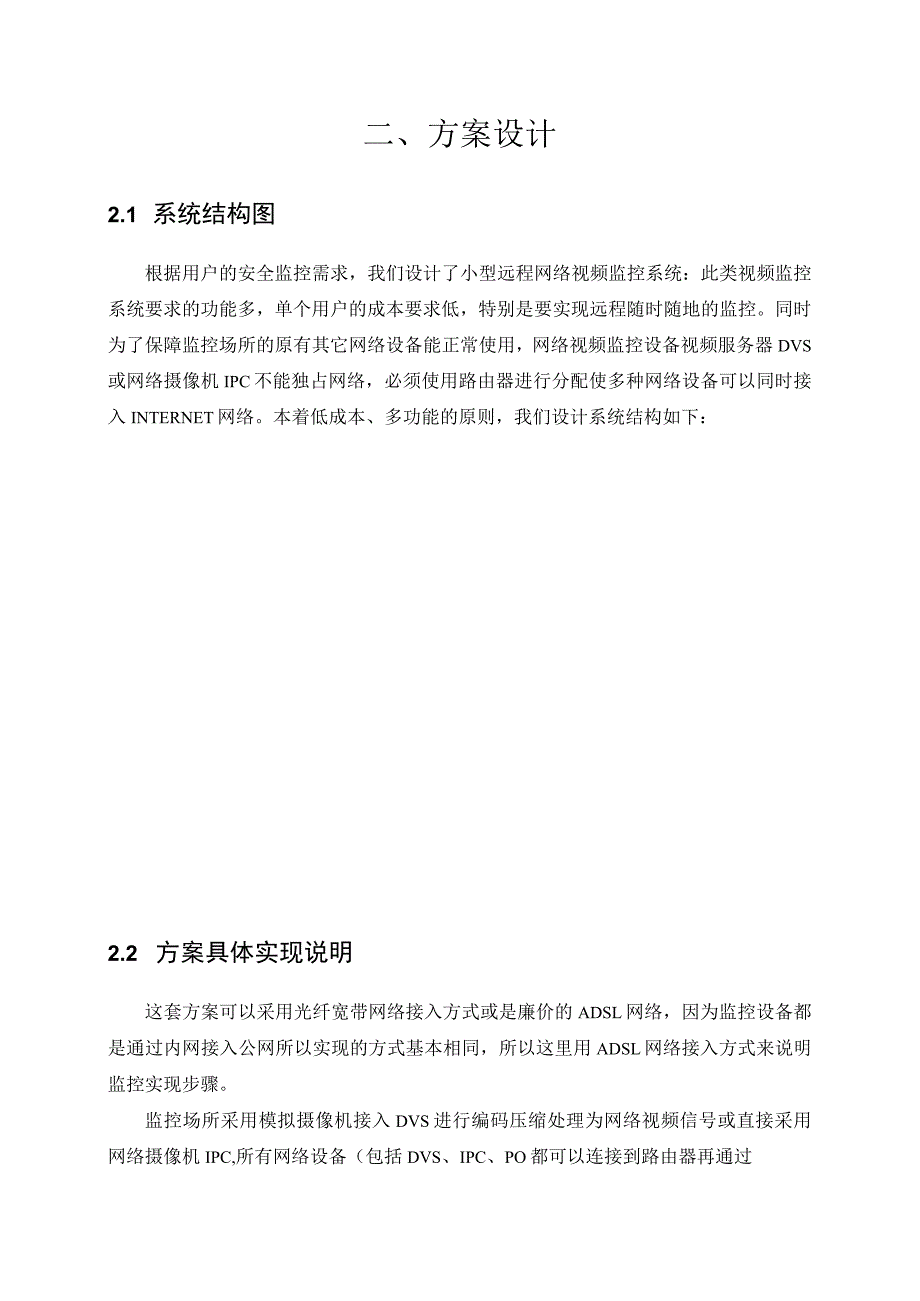

3、像机内置一个嵌入式芯片，采用嵌入式实时操作系统。摄像机传送来的视频信号数字化后由高效压缩芯片压缩，通过网络总线传送到Web服务器。网络上用户可以直接用浏览器观看Web服务器上的摄像机图像，授权用户还可以控制摄像机云台镜头的动作或对系统配置进行操作。网络摄像机一般由镜头、图像传感器、声音传感器、AD转换器、图像、声音、控制器网络服务器、外部报警、控制接口等部分组成。二、方案设计2.1 系统结构图根据用户的安全监控需求，我们设计了小型远程网络视频监控系统：此类视频监控系统要求的功能多，单个用户的成本要求低，特别是要实现远程随时随地的监控。同时为了保障监控场所的原有其它网络设备能正常使用，网络视频监
4、控设备视频服务器DVS或网络摄像机IPC不能独占网络，必须使用路由器进行分配使多种网络设备可以同时接入INTERNET网络。本着低成本、多功能的原则，我们设计系统结构如下：2.2 方案具体实现说明这套方案可以采用光纤宽带网络接入方式或是廉价的ADSL网络，因为监控设备都是通过内网接入公网所以实现的方式基本相同，所以这里用ADSL网络接入方式来说明监控实现步骤。监控场所采用模拟摄像机接入DVS进行编码压缩处理为网络视频信号或直接采用网络摄像机IPC,所有网络设备（包括DVS、IPC、PO都可以连接到路由器再通过ADSL接入INTERNET。监控场所原有的PC机可以充当监控管理主机，用来设置DVS
5、或IPC的相关参数、浏览监控图像及录像存储。2.3 涉及到的网络设置2.3.1 端口转发DVS或IPC接入路由器,通过路由器的PPPOE拨号功能,直接拨号接入INTERNET。DVS或IPC需要提供通过私网与INTERNET中远程的客户端连接，必须在路由器上设置端口映射，将DVS或IPC的联网端口都通过路由器映射到公网上。这样远程访问的用户就可以通过访问路由器的公网IP加相应端口访问到DVS或IPCo金三立的网络DVS或IPC需要映射的端口有：WEB端口：80（如果是多台设备，可以修改为8080、8081等）视频端口：9660（如果是多台设备，可以修改为9760、9860等）以上2个是必须用的
6、端口，修改了DVS或IPC设备自身的端口后，就在路由器里面设置对应的端口转发。其它还有9661等端口也是会用到的，如果路由器的端口转发支持端口段的话就可以直接将9660-9665都做端口转发。232、动态域名绑定为了解决路由器ADSL拨号获得的公网IP不断变化，必须在路由器上设置DDNS动态域名绑定，这样不管路由器获得的公网IP地址是多少，只需要输入固定的域名就可以实现远程IP访问。2.4 监控图像访问方式客户端访问DVS或IPC的方式有两种，一种是CS,也就是通过视频客户端软件来访问，通过在PC机上安装客户端软件，远程登陆DVS或IPC,可以设置各项参数和进行远程控制。2.4.1 客户端设备
7、配置下图可以看到使用DDNS域名绑定方式的监控点在CS客户端上的设备配置信息。242、CS客户端下图是使用CS客户端浏览监控图像的界面。在此客户端里面可以实现对设备的所有操作：如视频浏览、云台控制、图像抓拍、录像回放、告警处理等等。2.4.3、BS客户端通过正浏览器直接输入IP或者域名，下载安装插件后即可在网页上访问DVS或IPC,进行查看及控制。BS方式无需安装专用的客户端软件。下图是使用BS客户端浏览监控图像的界面，同样可以实现视频浏览、云台控制、图像抓拍、录像回放、告警处理等等。244、报警控制DVS或IPC有视频移动侦测及视频丢失报警功能，还自带报警输入和报警输出接口接探测器和告警器，
8、可通过软件设置移动侦测、视频丢失及探头报警。报警EMAIL功能：在用户无法时刻远程查看视频时，可以在DVS或IPC上设置报警功能，并通过DVS或IPC的EMAIL功能将报警抓拍和报警录像通过网络上传到用户的邮箱，用户通过登录自己的邮箱可以随时接收到报警信息。三、系统设备清单序号设备名称型号数量单位价格备注1红外彩色枪机ST-IR5352台13SoNYSuperHADCCD,彩色550线黑白600线,红外备选彩色枪机ST-CC台13SoNYSuperHADCCD,彩色550线黑白600线，彩色OJLux黑白0.05LUX镜头3.5个护罩枪机护罩个2红外彩色半球SR-IR2252台13SONYSu
9、perHADCCD,彩色550线黑白600线,红外备选彩色半球ST-CC台13SONYSuperHADCCD,彩色550线黑白600线，彩色0.1LUX黑白0.02Lux34路DVSST-NT204HD台H.264编码，4路视频输入，带硬盘存储，带报警输入输出接口4硬盘希捷块SATA接口，7200转5摄像机支架枪机支架个612V电源DC12V个供摄像机、探测器及报警器7路由器台需具备DDNS动态域名绑定功能8ADSLMODEM9报警探测器台12V供电，开关量输出10声光报警器台12V供电，声光报警11电源线RVV2*1.012信号线RVVP2*0.513网络线超五类网线四、设备参数介绍4.1红
10、外防水枪形摄像机型号：ST-IR5332ST-IR5352-、主要特点以红外、防水为特色的枪形摄像机新型全铝合金外壳，外观精美高清晰度，最新DSP处理技术双玻璃设计，防止反光最低照度为OLUX（红外灯开启）日夜切换功能816mm镜头可选高信噪比可用于室内或室外二、技术参数型号ST-IR5332ST-IR5352摄像器件13wSONYSuperHADCCD扫描水平：15.625KHz,垂直：50Hz扫描方式2:1隔行扫描总像素537（三）597(V)795（三）X597(V)水平分辨率彩色420线黑白480线彩色550线黑白600线视频输出1.0Vp-p75,复合视频信号，BNC接头信噪比48d
11、B(AGCOFF,Weighton时)最低照度OLux（红外灯开启时）增益控制AGC关背光补偿BLC白平衡自动白平衡控制固定光圈大镜头、红外距离(08x30)环境温度+环境湿度48dB(AGCOFF,WeightOn11)最低照度OLux（红外灯开启时）倾斜范围手动90背光补偿BLC白平衡自动白平衡控制固定光圈大镜头、红外距离(C5x36)水平旋转角度手动360+环境温度环境湿度90%防护等级IP66电源DC12V,320mADC12V,350mA功耗3.8W4.2W尺寸重量约（以上数据仅供参考，一切以产品说明书为准，如有修改恕不另行通知）三、简图（单位：毫米）4.3四路网络视频服务器型号：S
