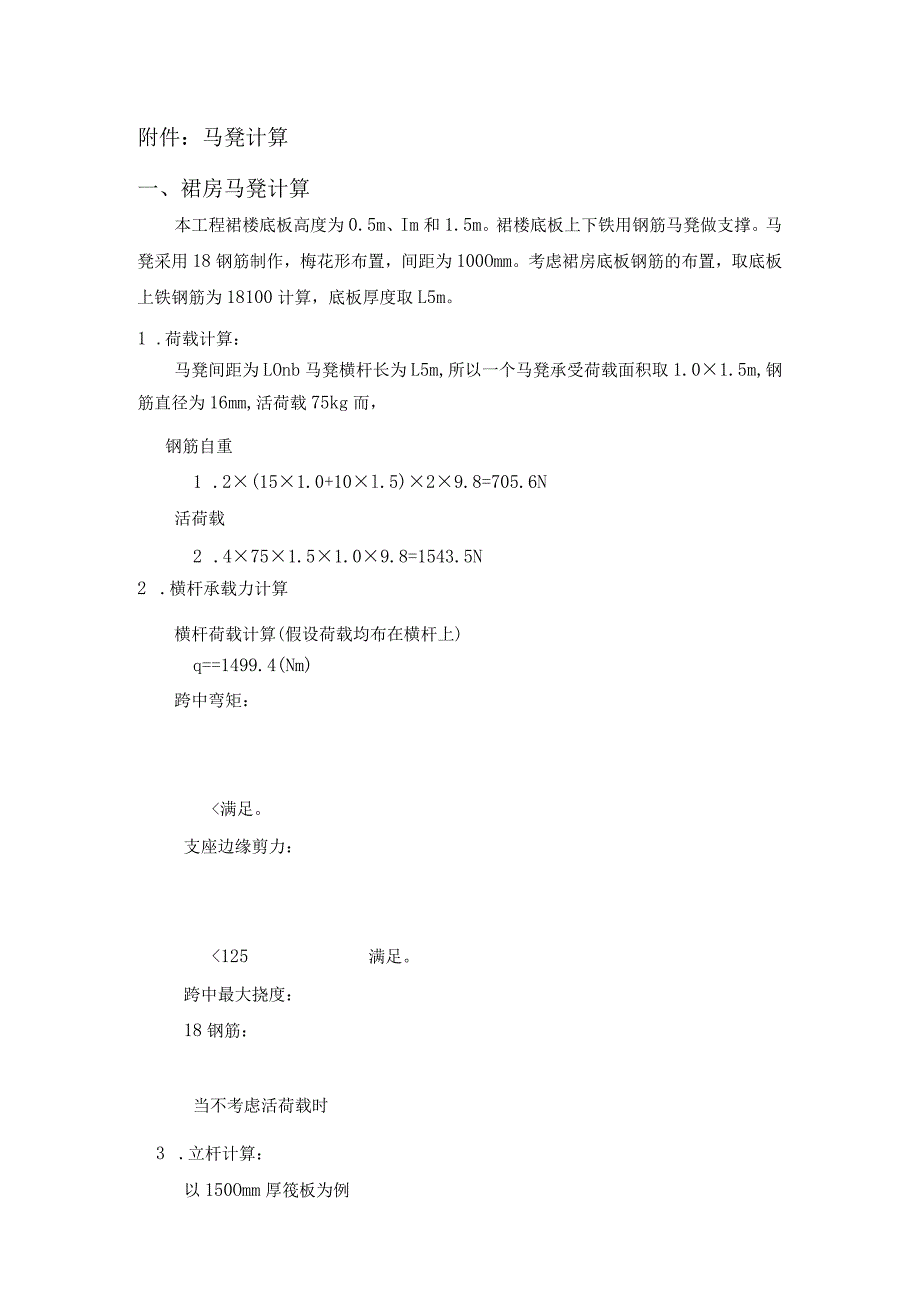

1、附件:马凳计算一、裙房马凳计算本工程裙楼底板高度为0.5m、Im和1.5m。裙楼底板上下铁用钢筋马凳做支撑。马凳采用18钢筋制作,梅花形布置,间距为100Omm。考虑裙房底板钢筋的布置,取底板上铁钢筋为18100计算,底板厚度取L5m。1 .荷载计算:马凳间距为LOnb马凳横杆长为L5m,所以一个马凳承受荷载面积取1.01.5m,钢筋直径为16mm,活荷载75kg而,钢筋自重1 .2(151.0+10l.5)29.8=705.6N活荷载2 .4751.51.09.8=1543.5N2 .横杆承载力计算横杆荷载计算(假设荷载均布在横杆上)q=1499.4(Nm)跨中弯矩:满足。支座边缘剪力:12

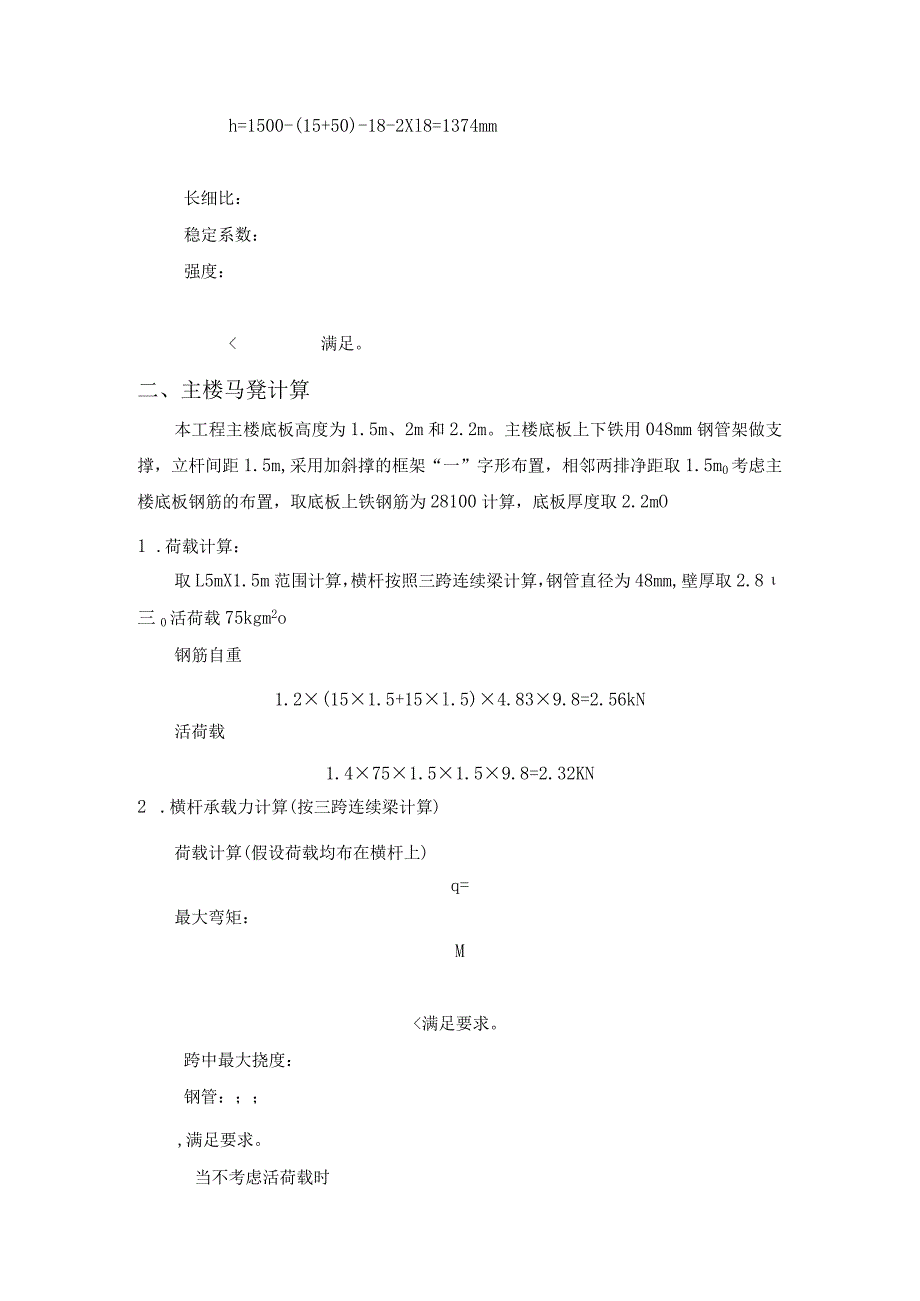

2、5满足。跨中最大挠度:18钢筋:当不考虑活荷载时3 .立杆计算:以150Omm厚筏板为例h=1500-(15+50)-18-2Xl8=1374mm长细比:稳定系数:强度:满足。二、主楼马凳计算本工程主楼底板高度为1.5m、2m和2.2m。主楼底板上下铁用048mm钢管架做支撑,立杆间距1.5m,采用加斜撑的框架“一”字形布置,相邻两排净距取1.5m0考虑主楼底板钢筋的布置,取底板上铁钢筋为28100计算,底板厚度取2.2mO1 .荷载计算:取L5mX1.5m范围计算,横杆按照三跨连续梁计算,钢管直径为48mm,壁厚取2.8三0活荷载75kgm2o钢筋自重1.2(151.5+15l.5)4.839.8=2.56kN活荷载1.4751.51.59.8=2.32KN2 .横杆承载力计算(按三跨连续梁计算)荷载计算(假设荷载均布在横杆上)q=最大弯矩:M满足要求。跨中最大挠度:钢管:;,满足要求。当不考虑活荷载时,满足要求。3.立杆计算:D强度计算满足要求。2)稳定性计算主楼筏板厚2200mm:立杆长度h为:h=2200-(50+15)-282=2079mm所以,长细比为:250满足要求。由长细比查表得:稳定系数中=0.396,满足要求。4.扣件抗滑移计算由立杆稳定性计算得:作用在一根立杆上的力最大为4.88kN8kN(一个扣件抗滑移力),所以扣件抗滑移满足要求。
