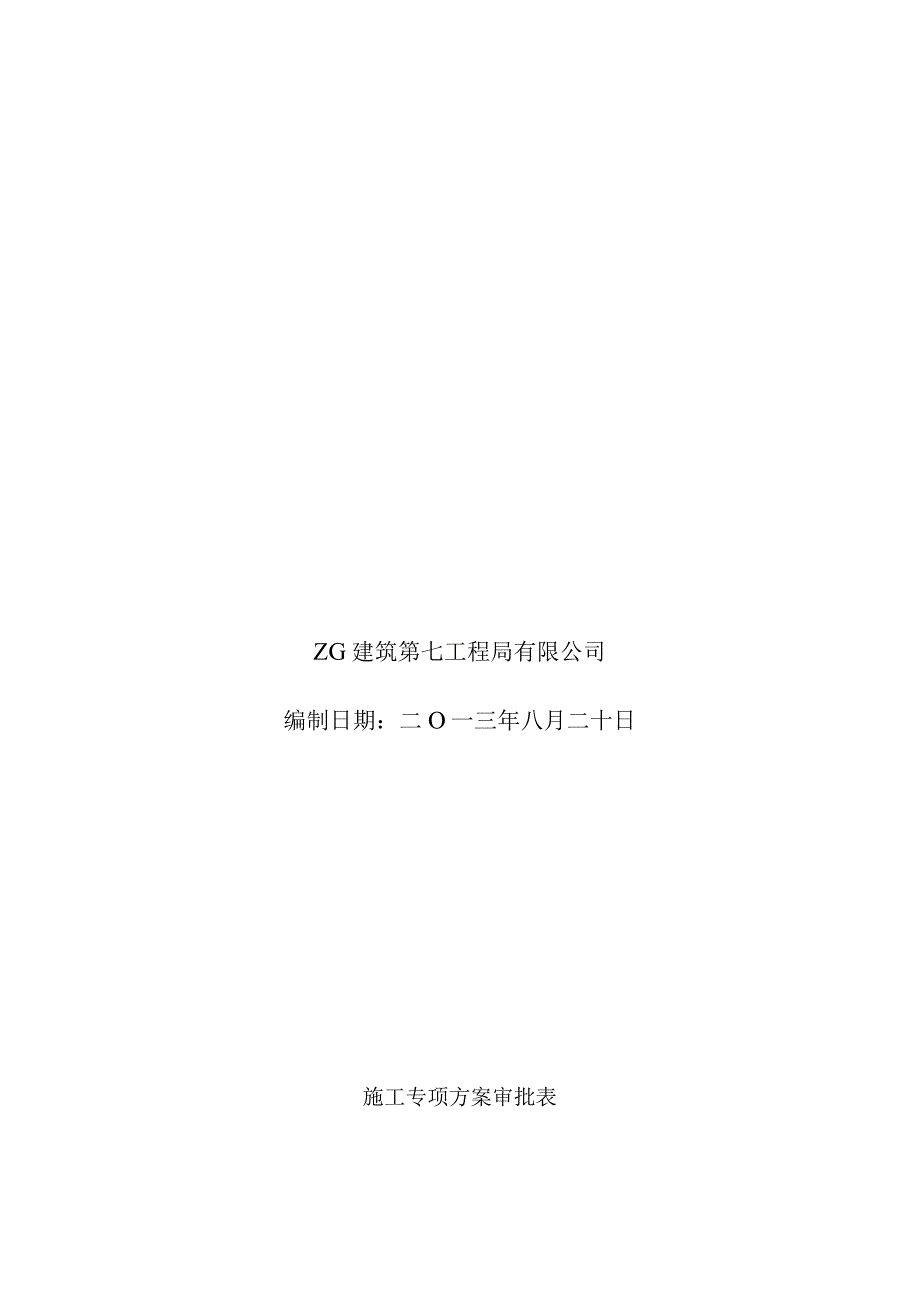

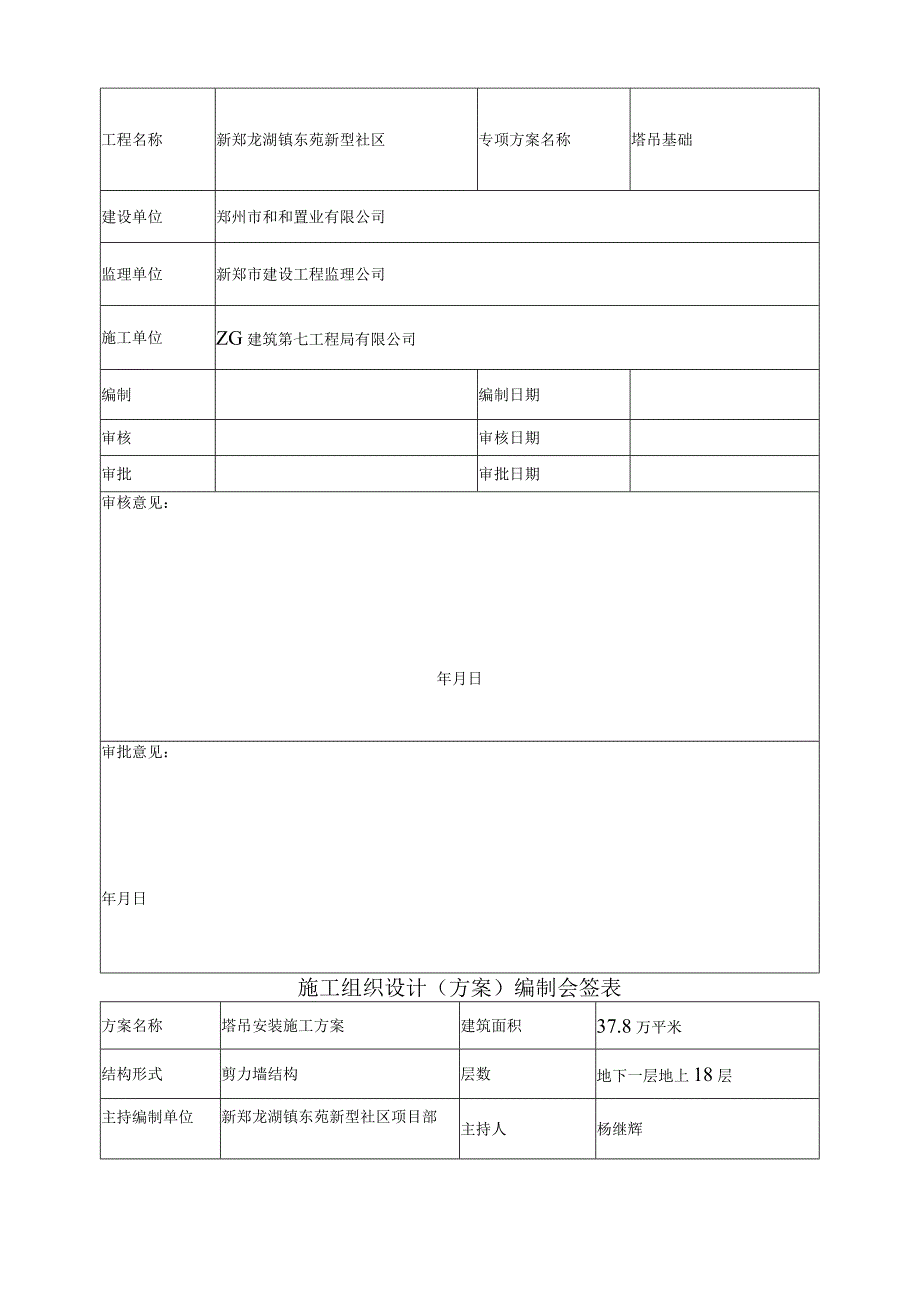

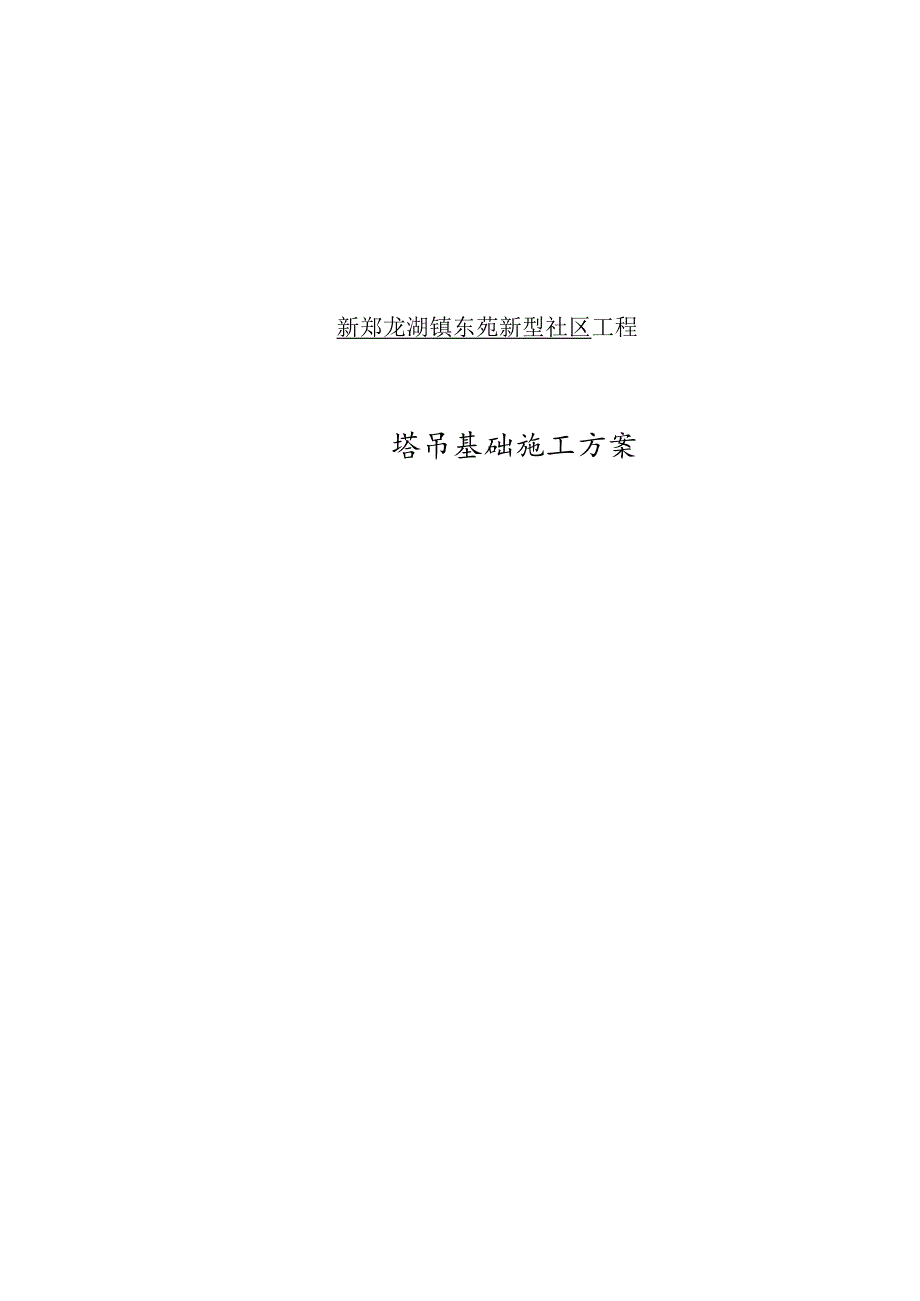

1、新郑龙湖镇东苑新型社区工程塔吊基础施工方案ZG建筑第七工程局有限公司编制日期：二O一三年八月二十日施工专项方案审批表工程名称新郑龙湖镇东苑新型社区专项方案名称塔吊基础建设单位郑州市和和置业有限公司监理单位新郑市建设工程监理公司施工单位ZG建筑第七工程局有限公司编制编制日期审核审核日期审批审批日期审核意见：年月日审批意见：年月日施工组织设计（方案）编制会签表方案名称塔吊安装施工方案建筑面积37.8万平米结构形式剪力墙结构层数地下一层地上18层主持编制单位新郑龙湖镇东苑新型社区项目部主持人杨继辉项目工程部0审核人：年月项目安全环境部H审核人：年月项目材料设备部0审核人：年月项目技术质量部H审核人：
2、年月项目商务部0审核人：年月项目总工程师意见H批准人：年月项目（执行）经理审批意见0批准人：年月1编制依据-2-2工程概况-2-2.1 工程概况-2-2.2 地质条件-2-3塔吊选型及定位-3-3.1 塔吊选型-3-3.2 塔机定位-3-4塔吊基础设计-5-4.1塔式起重机基础技术参数、技术要求及基础设计-5-4.2塔式起重机基础及基础地基设计-5-4.3塔吊基础选择-6-5施工部署-7-5.1 施工工期-7-6施工准备-8-6.1 技术准备-8-6.2 材料准备-8-6.3 机具准备-9-7主要施工方法-9-7.1基础施工-10-8工程质量保证措施-11-8.1 质量验收标准-11-8.2
3、质量保证的措施-11-9职业健康与安全措施-12-10环境保护措施-Illi塔吊基础验算-13-11.1 塔吊的基本参数信息-13-11.2 6#楼塔吊基础验算-13-M-13-11.3 班承载力验算-14-1编制依据(1)、设计图纸(2)、建筑工程施工质量验收统一标注(GB50300-2001)(3)、建筑地基与基础施工质量验收规范(GB50202-2011)(4)、建筑桩基技术规范(JGJ94)(5)、建筑机械使用安全技术规程(JGJ33-2001)(6)、塔式起重机设计规范(GBT13752-92)(7)、地基基础设计规范(GB50007-2002)(8)、建筑结构荷载规范(GB5000
4、9-2001)(9)、塔式起重机安全规程(GB5144-2006)(10)混凝土结构设计规范(GB50010-2002)(11)、岩土工程勘察报告(12)、塔式起重机出厂说明书2工程概况2.1 工程概况本工程位于新郑市龙湖镇东张寨村，郑新路西侧，泰山路北侧，建筑面积37.8万平米，包括13栋18层住宅，4栋25层住宅，1栋8层，1栋6层办公楼，部分商业，地下车库、幼儿园等。本工程共设置18台塔吊，其中，10#楼与综合楼B共用一台塔吊，其余每栋楼单独设一台塔吊。其中1#、2#、3#、4#、5#、7#、8#、9#、11#、12#、13#、16#、17#、18#、19#楼塔吊为QTZ80(5013)
5、塔吊，综合楼A塔吊、10#楼与综合楼B间塔吊为QTZ80(6010)塔吊。2.2 地质条件根据本工程的岩土工程勘查报告，需开挖的区域建筑物基础在粉质粘土层上，土层概况如下：第一层耕土，以粉土为主，含大量植物根系，结构和成分不均匀，厚度0.8-3.2m,平均厚度L3m。第二层为粉质粘土，褐黄色，可塑-硬塑，局部夹有薄层粉土，场地内该层分部均匀，厚度ILlTL6m,层底埋深IL8-13.6m地耐力0.16Mpa3塔吊选型及定位3.1 塔吊选型根据施工现场情况、建筑物概况以及施工进度和施工工序要求，尽可能满足垂直运输完全覆盖，本工程共设置18台塔吊，其中，10#楼与综合楼B共用一台塔吊，其余每栋楼单
6、独设一台塔吊。其中1#、2#、3#、4#、5#、7#、8#、9#、11#、12#、13#、16#、17#、18#、19#楼塔吊为QTZ80(5013)塔吊，综合楼A塔吊、10#楼与综合楼B间塔吊为QTZ80(6010)塔吊。3.2 塔机定位根据现场实际情况，为最大限度的利用塔吊作业范围，避免出现吊装盲区，塔吊的现场实际定位为：塔吊基础位于建筑物基坑外，其中综合楼A塔吊中心位于综合楼A东北侧，H轴-K轴线间，塔吊距外墙边5.5%6#塔吊中心位于地下车库内，15轴向西30OnIn1,塔吊距外墙边5.5m,10#塔吊中心位于17轴轴线中间，塔吊距外墙边5.5%其余塔吊位置待图纸出来后另行确定。塔吊预
7、埋件为固定式基础预埋安装方式，塔吊定位详见附图：综合楼A塔吊位置图6#楼塔吊位置10#楼塔吊位置4塔吊基础设计4.1 塔式起重机基础技术参数、技术要求及基础设计4.1.1 5013塔吊厂家要求基础参数6#楼塔吊基础技术参数表表 4.1-1QTZ80(TC5013)垫层混凝土强度等级C15基础混凝土强度等级C35基础高度1000mmo固定支腿上表面应校水平，平面度误差为1500oL上层筋下层筋地耐力MPa混凝土M3重量T架立筋5000纵横向各24-C25纵横向各24-C250.1625601445500纵横向各24-C25纵横向各24-C250.1130.2572.61444.1.26010塔吊
8、基础参数10#楼、综合楼A塔吊基础技术参数表表4.1-2QTZ80(TC6010)垫层混凝土强度等级C15基础混凝土强度等级C35基础高度1OOOmmo固定支腿上表面应校水平，平面度误差为1500oL上层筋下层筋地耐力MPa混凝土M3重量T架立筋5800纵横向各24-C25纵横向各24-C250.1133.6480.741444.2塔式起重机基础及基础地基设计6#楼塔吊基础参数塔吊基础平面尺寸53005300mm塔吊基础厚度1000mm垫层平面尺寸54005400mm垫层厚度100mrn塔吊基础顶标高-5.63m塔吊基础底标高4.63m综合楼A、10#塔吊基础参数塔吊基础平面尺寸5800580
9、0mm塔吊基础厚度1000mm垫层平面尺寸59005900mm垫层厚度100mrn桩基直径400管桩长度14m塔吊基础顶标高-5.63m塔吊基础底标高-4.63m依据建设单位提供的新郑龙湖镇东苑新型社区项目岩土工程勘察报告可得，塔吊基础布设位置地基土承载力特征值fak取160kPa4.3塔吊基础选择本工程5台塔吊其中1、3#号塔吊基础在建筑物基坑外侧，2#塔吊基础在车库内，4、5#塔吊基础在西侧深坑内，坐落在深坑回填土上。1、2、3#塔吊基础采用承台式基础，基础直接坐落在原土上。4、5#塔吊由于坐落在回填土上，因此其基础采用承台-桩基基础。采用钢筋混凝土承台，承台混凝土强度等级C35,承台下垫
10、层100nml厚，混凝土强度等级C15,塔吊1承台尺寸为5300X5300X100Omnb承台上标高为绝对标高160.00,承台内配置双层双向各24根中25钢筋，塔吊2承台尺寸为5000X50001000mm,承台上标高为绝对高程158.55,承台内配置双层双向24根中25钢筋。塔吊3承台尺寸为5000X5000X1000,基础标高同塔吊1,做法同塔吊2,塔吊4基础尺寸为5500X5500X100Omnb基础顶标高及做法同塔吊2,塔吊5基础尺寸为5800X5800X10OOnln1,基础标高及做法同塔吊I0塔吊基础详见下图。5施工部署根据塔吊位置，定出桩基的位置，进行桩基施工，塔吊基础土方开挖
11、在工程土方开挖前施工，开挖完成后进行塔吊基础施工；塔吊专业公司进行塔吊的基础预埋施工，16吨汽车吊配合作业。5.1 施工工期根据现场各栋楼的开始施工时间，确定塔吊的搭设时间，每台塔吊的基础施工时间具体安排如下：综合楼A塔吊基础：2014年3月15日-2014年3月18日6#楼塔吊基础：2014年3月15日-2014年3月18日10#楼塔吊基础：2014年3月15日-2014年3月18日5.2 劳动力组织由项目部组织有丰富经验的专业队伍负责整个工程的施工，进场前召开班组长会议，使每个施工人员明确施工任务、要求、并落实于实际中。6施工准备6.1 技术准备6.1.1 熟悉图纸、现场施工前组织有关施工
12、人员熟悉图纸、工程地质情况及有关施工规范，仔细勘察施工现场，了解周围环境是否对施工带来不利，明确施工过程中的重点与难点，商讨解决方法。6.1.2 人员的培训、教育6.1.3 施工人员进场进行集体培训，提高管理、操作人员安全、质量意识。6.1.4 1.3技术交底认真执行技术交底制度。施工前工长写出详细书面技术交底资料，并对施工队伍负责人进行交底，施工队技术负责人对施工人员进行二次交底。6.1.5 地下障碍物、管线处理1、了解地下障碍物情况，如有障碍物及时清除挖除。2、了解地下管线情况对施工有否影响，如有地下管线应会同建设单位、监理单位商讨解决办法。6.1.6 测量放线测量人员用全站仪采用极坐标法
13、测设桩位置线、场地自然标高，经监理复核认可，才能施工，施工所用的测量仪器如表6.1所示:表6.1测量仪器一览表序号测量器具名称型号规格单位数量1全站仪南方NTS312R台12自动安平水准仪DZS3-1台13钢卷尺50m把25m把54塔尺5m根16.2 材料准备1、混凝土混凝土采用预拌混凝土。2、钢筋钢筋主要采用HPB300和HRB400钢筋，钢筋进现场后，要严格按分批分级、牌号、直径长度分别摆放，不得混淆，钢筋必须经现场复试合格后方能加工使用。6.3 机具准备施工所用的主要机具见表6.3：序号设备名称型号挥规格数量额定功率(KVA)1打桩机1395电焊机BX-300238.66振动棒5041.
14、17主要施工方法(1)、根据塔吊的基础施工图，浇筑C15垫层混凝土，垫层厚度为100毫米，当垫层强度达到60%时，在垫层上标记与垫层同心的1.6米见方的正方形。(2)、在垫层上摆放四个马凳，2米见方正方形的四个角各放置一个马凳。(3)、在现场将预埋件和塔身标准节用销轴联结起来，并用16吨汽车吊将其吊放到马凳上。(4)、对预埋件进行垂直度和水平度的测量，当预埋角钢檐口水平度控制在1%。后和塔身垂直度控制在1%。，用电焊将预埋角钢、垫片和马凳焊接成一体。(5)、绑扎钢筋，塔吊基础上下层钢筋为双向24根直径25的钢筋，均匀布置。上下层钢筋之间设中12400拉钩梅花形布置。(6)、在绑扎钢筋过程中，尤其注意不要动摇预埋件的垂直度和将塔吊承桩钢筋连接成一体。(7)、钢筋绑扎完毕，测量工再次测
