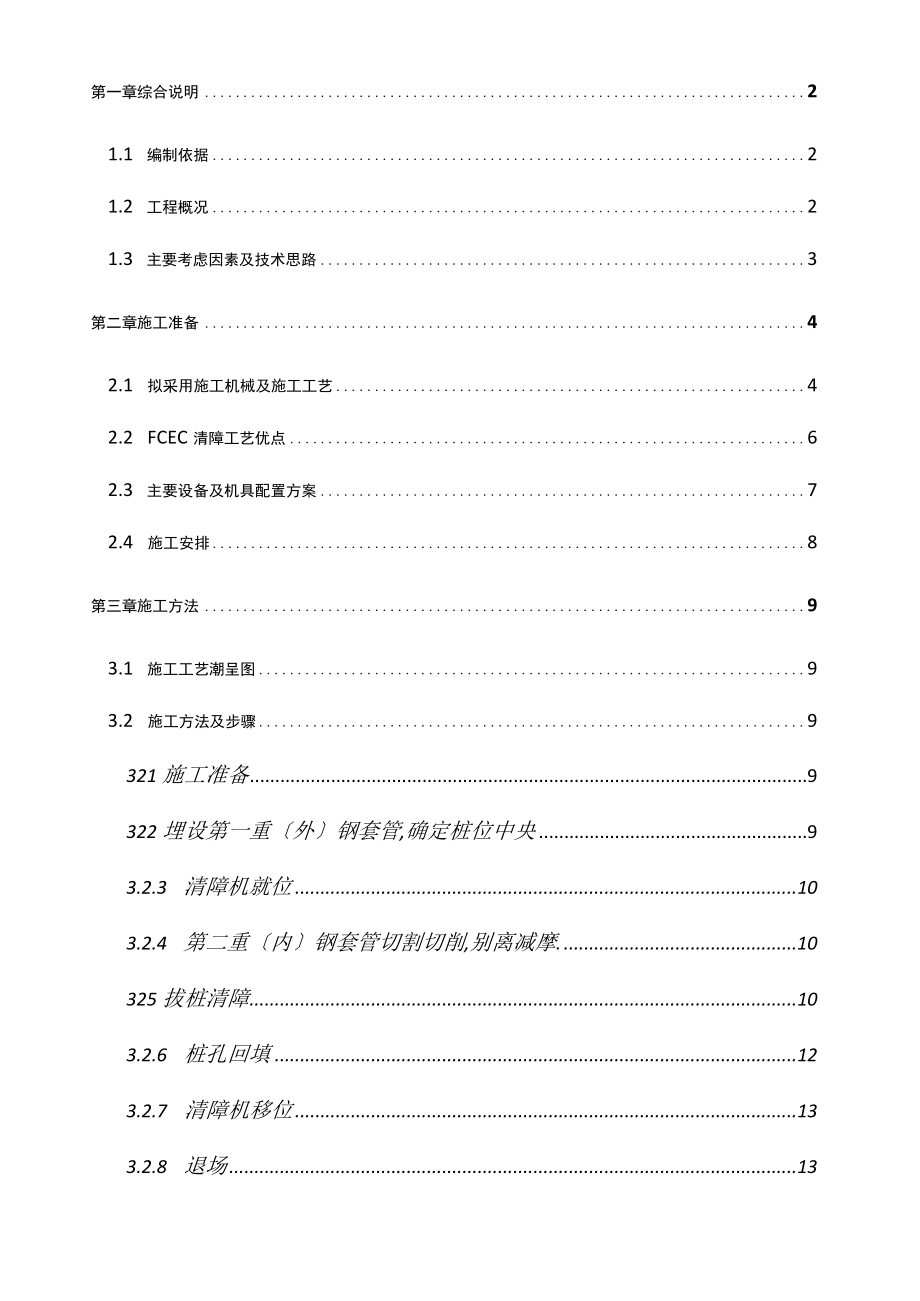

1、第一章综合说明21.1 编制依据21.2 工程概况21.3 主要考虑因素及技术思路3第二章施工准备42.1 拟采用施工机械及施工工艺42.2 FCEC清障工艺优点62.3 主要设备及机具配置方案72.4 施工安排8第三章施工方法93.1 施工工艺潮呈图93.2 施工方法及步骤9321施工准备9322埋设第一重外钢套管,确定桩位中央93.2.3 清障机就位103.2.4 第二重内钢套管切割切削,别离减摩.10325拔桩清障103.2.6 桩孔回填123.2.7 清障机移位133.2.8 退场13第四章应急处理举措13第五章平安及文明施工举措145.1 现场平安治理举措145.2 现场用电平安举措

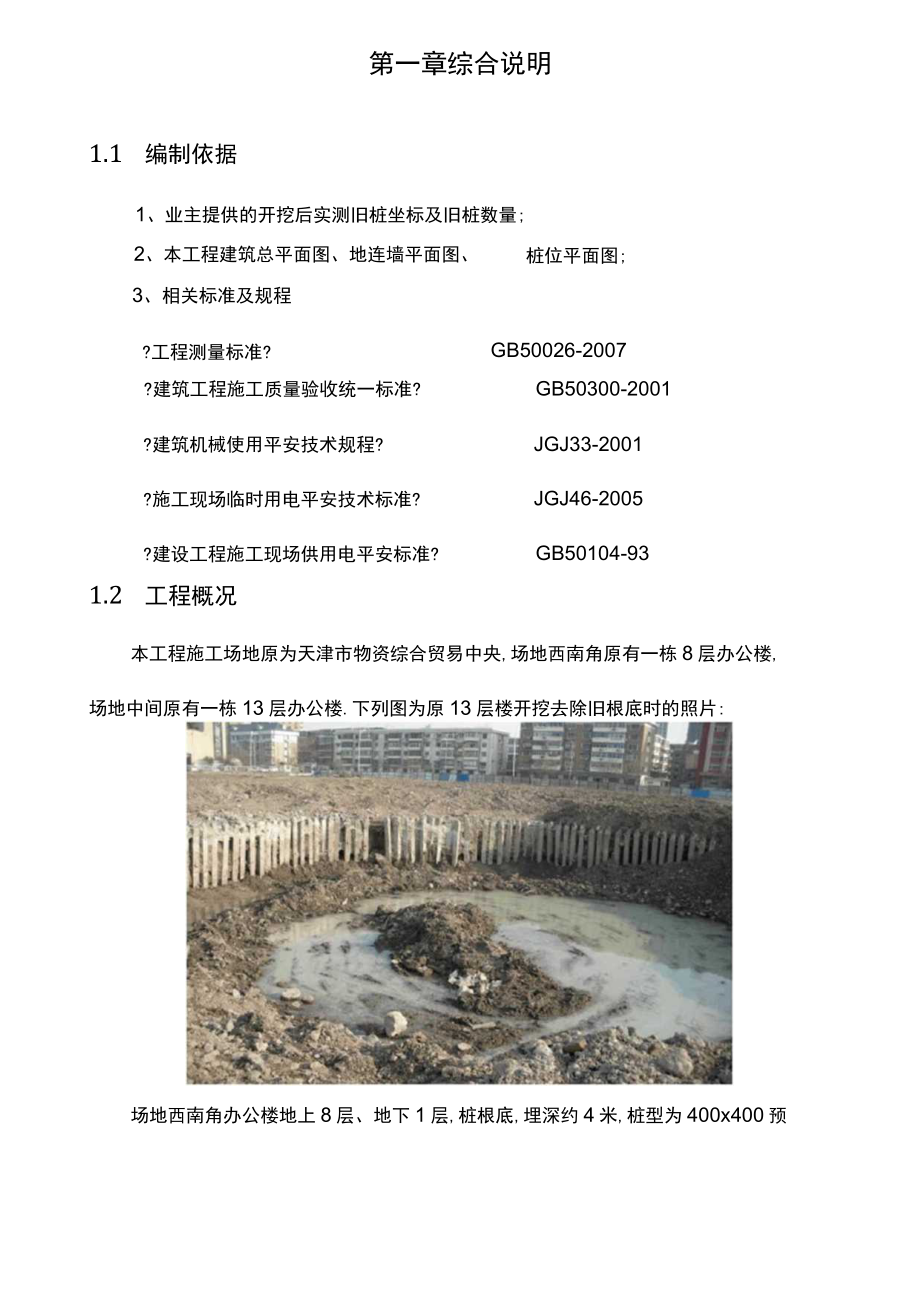

2、155.3 现场防护举措165.4 现场机械平安生产举措165.5 文明施工举措17第六章附件176.1 80T履带吊机械性能参数表176.2 FCEC清障机说明书17第一章综合说明1.1 编制依据1、业主提供的开挖后实测旧桩坐标及旧桩数量;2、本工程建筑总平面图、地连墙平面图、桩位平面图;3、相关标准及规程?工程测量标准?GB50026-2007?建筑工程施工质量验收统一标准?GB50300-2001?建筑机械使用平安技术规程?JGJ33-2001?施工现场临时用电平安技术标准?JGJ46-2005?建设工程施工现场供用电平安标准?GB50104-931.2 工程概况本工程施工场地原为天津市
3、物资综合贸易中央,场地西南角原有一栋8层办公楼,场地中间原有一栋13层办公楼.下列图为原13层楼开挖去除旧根底时的照片:场地西南角办公楼地上8层、地下1层,桩根底,埋深约4米,桩型为400x400预制方桩,桩长24米、分上下2节,接头形式为角钢焊接连接,其中影响地连墙施工的预制方桩数未定以各单位最终协商确定的数量为准，地连墙施工前需拔除,并对桩孔进行处理,保证地连墙施工的顺利进行及施工质量.场地中间办公楼地上13层、地下2层,桩根底,埋深约8米桩型为450x450预制方桩,桩长20米、分上下2节,接头形式为角钢焊接连接,其中影响主楼桩基施工桩数未定以各单位最终协商确定的数量为准，设计考虑到主楼
4、结构荷载重,原有旧桩远远不能满足承载要求,在施工前需拔除,并对桩孔进行处理,保证打桩成孔质量.另外,原水泥土搅拌桩止水帷幕影响新桩基施工的，亦需进行合理避让或凿除.1.3 主要考虑因素及技术思路1、拟拔除的旧桩为450x450mm预制方桩桩长20m,桩顶地面以下8mJ以及400x40Omm预制方桩桩长24m,桩顶地面以下4m),考虑须拔除的旧桩的桩头均在地面以下,最深的达8m,拔桩施工前不可能进行大开挖来暴露桩头.2、长度超过20m的预制方桩多为二节桩甚至是三节桩,因此在拔桩时假设在上部起拔容易将桩拔断,处理下节桩将较为复杂,工期较长.3、拔桩完成后旧桩孔处需进行打桩及地连墙施工,因此拔桩施工
5、必须严格限制对周边土体的扰动,预防孔壁土大面积坍塌,为桩孔回填及后续施工造成不利影响.第二章施工准备2.1拟采用施工机械及施工工艺根据长期的施工经验,本工程旧桩拔除拟采用FCEC专用清障机及施工工艺专利FCEC专用清障机以履带自行走机械为基架，由2台70180KW多种规格的电动机通过减速机,形成360度快速旋转的旋转动力驱动装置,再由变径连接器连接钢套管,转速1335转/分,扭矩3080吨/米,将钢套管旋转沉入至桩底,使桩与四周土体别离减摩后,再将旧桩一次性拔除对于桩顶在地面下2m以上的或受周边环境影响的无法开挖桩头的,可采用全回转套管机将13001800的钢套管旋转沉入至桩顶标高以下12m,
6、露出桩头后再采用FCEC清障机进行拔桩清障施工.本工程拔桩施工工艺采用双重钢套管配置,外第一重钢套管直径比原桩径大23倍本工程可采用13001500mm钢套管,针对桩顶标高为地下8m和4m分别配置长度为10m和6m的钢套管.内第二重钢套管长度一般超出原桩桩长13m,钢套管内径比桩径略大,本工程可采用IoOomm内第二重钢套管.外第一重钢套管埋设桩位确定后,强大快速的回转力推动底部镶嵌锯齿形钛合金的内第二重钢套管对桩周进行快速旋转切割,边旋转切割边钻进沉入,沉入深度超过原桩长，实施桩与周围土体别离,使桩周边的摩阻力减小.然后使用特殊装置将钢丝绳送入桩身底下部,将钢丝绳与桩身锁扣牢固后,即可用吊机
7、吊拔旧桩FCEC专用清障机强大快速的回转力推动底部镶嵌钛合金的双壁钢套管快速切割块石和混凝土、钢筋等障碍物,并且能对旧桩进行准确定位,保证拔桩清障的工效和质量.而且,FCEC专用清障机钢套管可通过多节连接,满足各种规格旧桩去除的需要，并且具备将35-45度大倾斜度的斜桩拔除的水平.FCEC拔桩清障机见右图：FCEC拔桩清障施工工艺,其特点如下：1 FCEC拔桩清障机移动便捷,定位准确,属低噪音设备.可满足不同深度、规格的旧桩拔除需要,最大直径可达2m,最深可至70m.2 FCEC专用清障机配置双重钢套管,第一重外钢套管埋设后确定桩位,再通过旋转驱动装置驱动第二重内钢套管对桩周进行切割、切削,对
8、四周土体扰动小，对临近构筑物无影响.钢套管底部镶嵌了锯齿状的钛合金.旋转驱动装置驱动钢套管360度快速旋转,具有很强的旋转切割切削水平,能切割钢筋混凝土及各种地下障碍物,将钢套管快速旋转切割沉入桩底,钢套管旋转沉入的深度应超出原桩长,进行有效的桩周土体的别离,顺利将旧桩拔出去除.由于采用钢套管快速旋转切割沉入方法,对周边的土体不产生扰动和破坏,不会出现扩孔现象.3 FCEC专用清障机将钢套管快速旋转切割切削沉入桩底后,通过专用设备将钢丝绳送到桩身下部,将钢丝绳安装桩身下部锁扣牢固后拔桩,通过底部受力拉拔预防将旧桩拔断,保证一次性将旧桩彻底拔出去除.4 FCEC专用清障机的钢套管在高速旋转切削、
9、切割钻进过程中配备HAS高压气雾快速喷射器专利，主要由少量气加微量水每小时即1L5立方米混合后产生气雾,通过喷射器连接钢套管底部镶嵌锯齿形钛合金,在钻头切割、切削钢筋混凝土时能起到冷却润滑作用，在切削土层时使钻头润滑减摩、加快推进作用，在施工中HAS高压气雾快速喷射器起到了不可缺少的重要作用，以确保施工速度、质量、效率.2.2 FCEC清障工艺优点1 FCEC专用清障机采用比原桩规格略大的钢套管,实施桩周土体与桩身的别离减摩,全回转套管钻机也是通过钢套管进行切割破碎后再将障碍物去除，施工过程中对周边土体的扰动小,平安、环保.2由于地下障碍物具有不可预见性,无法完全准确地探明.在拔桩清障的过程中
10、可能会遇到不明障碍物如钢筋混凝土、块石等，只有具备在旋转钻进过程中将上述障碍物切割破碎的功能机械,才能保证清障的施工质量、平安和效率.FCEC专用清障机的钢套管底部镶嵌钛合金钻头,具备切割破碎的水平,保证钢套管顺利沉入.3钢套管可以通过多节连接,满足不同长度、规格的旧桩拔除需要,灵活可变可适应直径2m、深度70m、倾斜度最大45度旧桩去除的需要.同时配置双重钢套管,对旧桩的准确定位,便于一次性拔桩清障完成,提升了拔桩清障的质量和工作效率.4在对回填要求比拟严格的工作区域,在旧桩拔除未回填之前,由于外钢套管的支撑孔壁作用，同时采用螺旋钻对回填区域搅拌或进行夯实,保证回填的密实度和均匀性,保证后期
11、下道工序的施工质量.5备有应急预案举措，如拔桩清障过程中遇到断桩的情况,可以使用FCEC专用清障机同步配置双壁钢套管、内螺旋钻正逆同步相绞对旧桩绞碎去除,保证拔桩清障的彻底和完整,保证清障质量.2.3 主要设备及机具配置方案序号设备名称型号及规格稣单位备注1.全回转套管机1台2.液压动力站1台3.FCEC全回转清障机1套4.履带式拔桩机架1台5.履带吊80T1台6.HAS局压气雾快速喷射器2台7.空压机13.821m31台8.钢套管01300150016M9.钢套管820100040M10.钛合金钻头各规格300只11.柴油发电机NES600-8002台FCEC配套专用12.局压清洗机2台13
12、.电焊机EX-500型4台30KW14.钢丝绳50mmx55m35根15.昌I强度卸扣5T12只16.昌I强度卸扣IOT20只17.昌I强度卸扣25T20只18.昌I强度卸扣50T10只19.电缆线5x35-50mm2150m20.高压软管20x5500m21.配电箱各规格20个22.氧气、乙焕3套2.4 施工安排本工程总体上分为地连墙及桩基两个施工阶段,拔桩施工根据这两个施工阶先后顺序展开.第一阶段：需要拔除的是影响地连墙施工的9根旧桩,根据施工经验,平均每天可拔除1根桩,拔桩开始后,需要9天完成,随后开始导墙施工.第二阶段：在桩基施工前、地连墙施工期间,拔除影响主塔楼根底桩施工的旧桩,拔桩
13、数量根据主楼根底桩桩位平面图与旧桩坐标的位置关系而定，并保证在桩基施工前,完成拔桩及桩孔回填沉实工作.第三章施工方法3.1 施工工艺流程图施工准备测定桩位、埋设外钢套管（第一重）FCK消障L位移至下一桩施工清障机驱动内钢套管（第二重）快速旋转切割钢套管切削、进行桩周分离减摩钢套管深入桩底、超过桩底0.5米通过专用设备将钢丝绳锁住桩体底部利用履带吊缓慢拔出桩体回填桩孔、提出钢套管3.2 施工方法及步骤3.2.1 施工准备包括组织、安排施工人员,物资、材料、机具准备,施工现场布置,机械设备拼装,平安、技术交底等施工前的所有准备工作.3.2.2 埋设第一重外钢套管,确定班位中央使用全站仪根据既有旧桩
14、坐标放线,以原有桩位为中央画限制圆,采用全回转套管机旋转沉入第一重外钢套管13001500mm，钢套管长度为6m或IOm,采用清障专用冲抓斗在套管内取土一直到桩顶标高,使旧桩头完全露出,确定桩位中央,便于FCEC清障机根据桩位中央进行就位,预防在施工过程中钢套管偏离桩位中央.3.2.3 清障机就位将提前已安装、调试完毕的FCEC专用清障机走行至施工区域,并通过测量使清障机钢套管中央与桩位中央保持一致.各岗位工作人员就绪,开始进入拔桩施工工序.3.2.4 第二重(内)钢套管切割切削,别离减摩FCEC专用清障机驱动第二重(内)钢套管(820-1000mm)快速旋转切割切削钻进,实施桩周土体与桩身的别离,减小桩侧摩阻力后拔桩.钢套管底端镶嵌锯齿形钛合金钻头,具有很强的切割切削水平,保证钢套管的顺利沉入.3.2.5 拔桩清障(1)拔桩施工原理、步骤如下：(2)拔桩清障详见如下拔桩清障工艺分解图：埋设第一重（外）钢套管后,FCEC清障机定位第二重（内）钢套管在桩周快速切割切削,沉入深度超出原桩长ISOO-IoO
