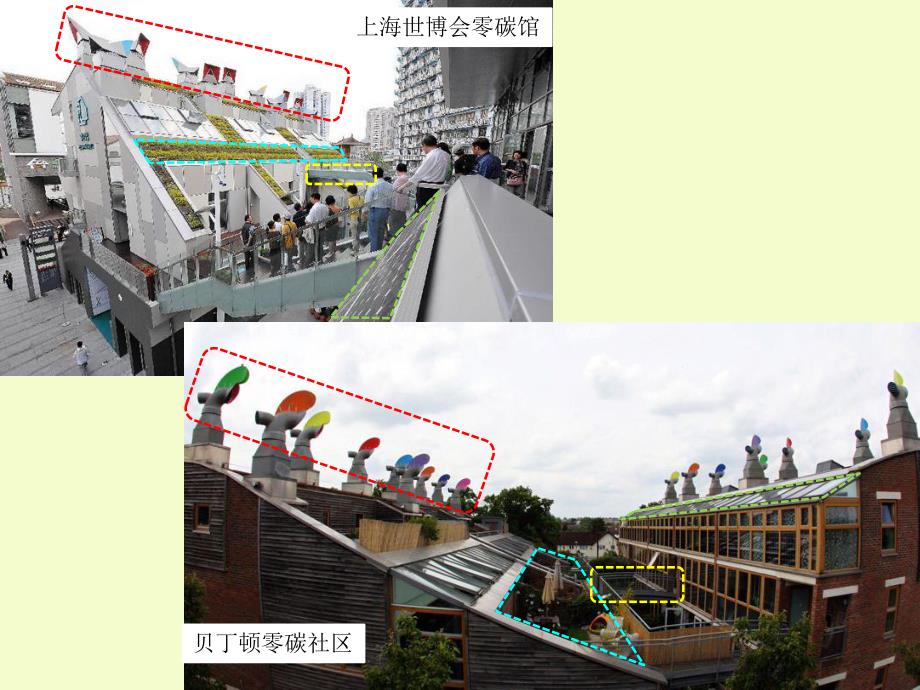

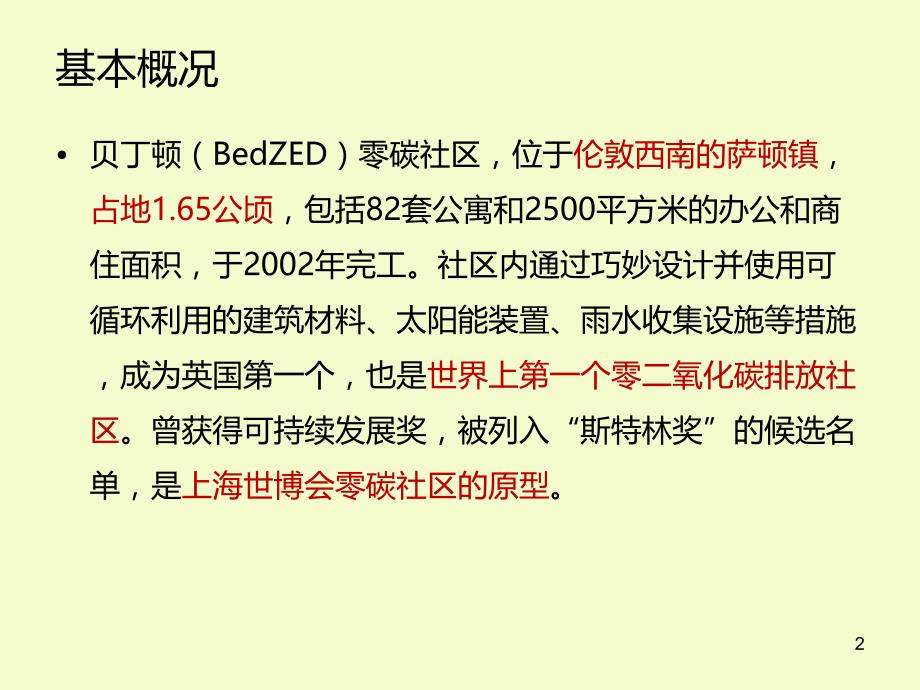

1、1Beddington 零碳社区零碳社区 贝丁顿（BedZED）零碳社区，位于伦敦西南的萨顿镇，占地1.65公顷，包括82套公寓和2500平方米的办公和商住面积，于2002年完工。社区内通过巧妙设计并使用可循环利用的建筑材料、太阳能装置、雨水收集设施等措施，成为英国第一个，也是世界上第一个零二氧化碳排放社区。曾获得可持续发展奖，被列入“斯特林奖”的候选名单，是上海世博会零碳社区的原型。2基本概况3上海世博会零碳馆贝丁顿零碳社区4特点：1.混合型社区开发模式2.成本低廉的示范建筑建设3.零能耗的采暖系统4.零能耗的通风系统5.零排放的能源供应系统6.循环利用的节水系统7.绿色出行模式5混合型社区
2、开发模式产居一体：住宅区向南，以便于白天吸收热量；工作间靠北，以减少白天办公过多热气，减少冷气需求。居住空间工作空间贝丁顿社区在建造过程中因“就近取材”和大量使用回收建材而大大降低了成本。为了节约能源，建筑的95%结构用钢材是从35英里内的拆毁建筑场地回收的。其中部分来自一个废弃的火车站。许多木料和玻璃都是从附近的工地上“拣”的。建筑窗框选用木材而不是未增塑聚氯乙烯，仅这一项就相当于在制造过程中减少了10%以上(约800吨)的二氧化碳排放量。6成本低廉的示范建筑建设英国夏季温度适中，冬季寒冷漫长。有大约半年为采暖期。针对这一特点，在贝丁顿项目中。建筑师通过各种措施减少建筑热损失及充分利用太阳热
3、能，以实现不用传统采暖系统的目标。7零能耗的采暖系统1.各建筑物紧凑相邻，以减少建筑的总散热面积82.建筑墙壁的厚度超过50厘米，中间还有一层隔热夹层防止热量流失，在无暖气和空调的情况下，夏季室温为20-25摄氏度，冬季室温为10-15；9零能耗的采暖系统保温墙体保温隔热棉3.窗户选用内充氩气的三层玻璃窗；窗框采用木材以减少热传导等。10节 能 玻 璃 的 对 比吸热玻璃热反射玻璃中空玻璃优点具有透光性，防辐射，可吸收太阳可见光反射能力强，保持隐秘性隔音效果比较好，防辐射，运动比较灵活缺点隔音效果一般玻璃表层增加金属物质，导致透光性一般工艺较复杂，成本也较高适用范围夏热冬冷或夏热冬暖地区夏热冬
4、冷或夏热冬暖地区严寒地区厚度2-6mm3-12mm中间6-16mm干燥气体，玻璃3-15mm中空玻璃零能耗的采暖系统保温窗户4.每户住宅都设计有朝阳的玻璃房。可以最大限度地吸收阳光带来的热量。向阳面的部分玻璃窗和屋顶安装透明太阳能板，用于充电和电力入网，还能采集热能。11零能耗的采暖系统玻璃暖房、太阳能阳光暖房5.房屋使用了可积蓄热能的材质建造，温度过高时，房屋即可自动储存热能，甚至可以保留每个家庭煮饭时所产生的热量，等到温度降低时在自动释放，以此减少暖气的使用。12零能耗的采暖系统蓄热建材6.社区建筑的屋顶还种植了大量的景天植物。以达到自然调节室内温度的效果。冬日，景天类植物就是防止室内热量
5、流失的绿色屏障；夏天，这些隔热降温的绿色屏障上还会开满鲜花，把整个贝丁顿装扮成美丽的大花园。13零能耗的采暖系统屋顶绿化风帽是以风为动力的自然通风管道。风帽的一个通道排出室内的污浊空气。而另一通道则将新鲜空气输送进来。在此过程中，废气中的热量同时对室外寒冷的新鲜空气进行预热，最多能挽回70%的热通风损失。14零能耗的通风系统 贝丁顿社区采用热电联产系统为社区居民提供生活用电和热水。热电联产发电站不使用天然气和电力。而是使用木材废弃物发电。15零排放的能源供应系统碎木材片干燥机气体发生器 周边地区的 木材废料 邻近速生林自动流入受限空气流气化过程可燃气体H2COCH4加热1.树木成长过程中吸收了
6、二氧化碳。在燃烧过程中等量释放出来。因此它是一种零温室气体。2.小区有一片三年生的70公顷速生林，每年砍伐其中的三分之一，并补种上新的树苗，以此循环。社区建有独立完善的污水处理系统和雨水收集系统。生活废水被送到小区内的生物污水处理系统净化处理，部分处理过的中水和收集的雨水被储存后用于冲洗马桶。其后，这些水即可进行净化处理。并在芦苇湿地中进行生物回收。而多余的中水则通过铺有砂砾层的水坑渗入地下。重新被土壤吸收。16循环利用的节水系统设计者采用多种节水装置降低水的消耗量。比如，所有马桶均采用控制冲水量的双冲按钮，一次冲水量比普通马桶节水57升；采用节水喷头，每分钟水流量比普通喷头少6升：节水龙头装
7、有水流自动检测功能。每分钟水流量比普通水龙头少13升。17循环利用的节水系统节水装置社区建有良好的公共交通网络。包括两个通往伦敦的火车站台和社区内部的两条公交线路。18绿色出行模式BedZedBedZed米查姆米查姆汉克站汉克站两个通往伦敦的火车站台19绿色交通计划n 提供电动汽车充电车位，鼓励采用环保电动汽车n 汽车俱乐部提倡汽车共享以及租用等形式n 自行车博士提供自行车的修理维护，举办各类自行车赛事，促进自行车使用及满足彼此间了解n 针对新入户居民，每月举行欢迎晚会并提供公共交通信息这些措施促使贝丁顿零碳社区的小汽车使用量减少了65%，大大改善了空气环境质量，降低了其油耗能。20汽车俱乐部
8、 CAR CLUB 当人们想去旅行时，汽车是最舒适的交通工具，贝丁顿社区为了减少私家车的拥有数量，成立了“汽车俱乐部”。汽车俱乐部提供各种尺寸的车辆，以满足人们的不同需求。居民按小时租用汽车，从而提高汽车的流动性。汽车俱乐部里1辆汽车可代替46辆私家车的使用。21绿色交通计划n 提供电动汽车充电车位，鼓励采用环保电动汽车n 汽车俱乐部提倡汽车共享以及租用等形式n 自行车博士提供自行车的修理维护，举办各类自行车赛事，促进自行车使用及满足彼此间了解n 针对新入户居民，每月举行欢迎晚会并提供公共交通信息22住户价值舒适和谐与生活支出双赢舒适和谐与生活支出双赢入住第一年的监测数据（较平均水平的减少量）：入住第一年的监测数据（较平均水平的减少量）：热水能耗热水能耗电力需求电力需求耗水量耗水量普通汽车行驶里程普通汽车行驶里程57%57%25%25%50%50%65%65%
