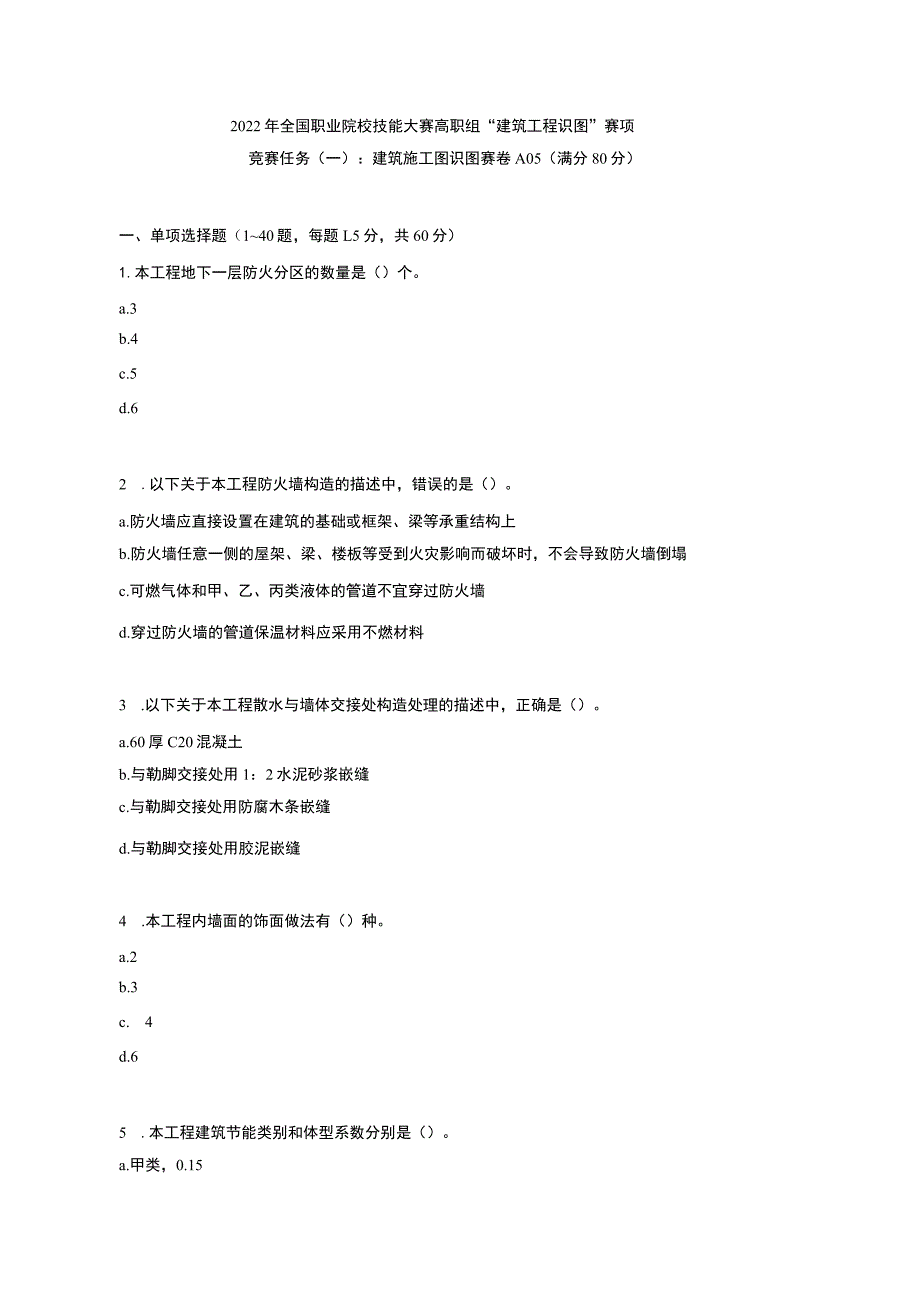

1、2022年全国职业院校技能大赛高职组“建筑工程识图”赛项竞赛任务（一）：建筑施工图识图赛卷A05（满分80分）一、单项选择题（140题，每题L5分，共60分）1.本工程地下一层防火分区的数量是（）个。a.3b.4c.5d.62 .以下关于本工程防火墙构造的描述中，错误的是（）。a.防火墙应直接设置在建筑的基础或框架、梁等承重结构上b.防火墙任意一侧的屋架、梁、楼板等受到火灾影响而破坏时，不会导致防火墙倒塌c.可燃气体和甲、乙、丙类液体的管道不宜穿过防火墙d.穿过防火墙的管道保温材料应采用不燃材料3 .以下关于本工程散水与墙体交接处构造处理的描述中，正确是（）。a.60厚C20混凝土b.与勒脚交

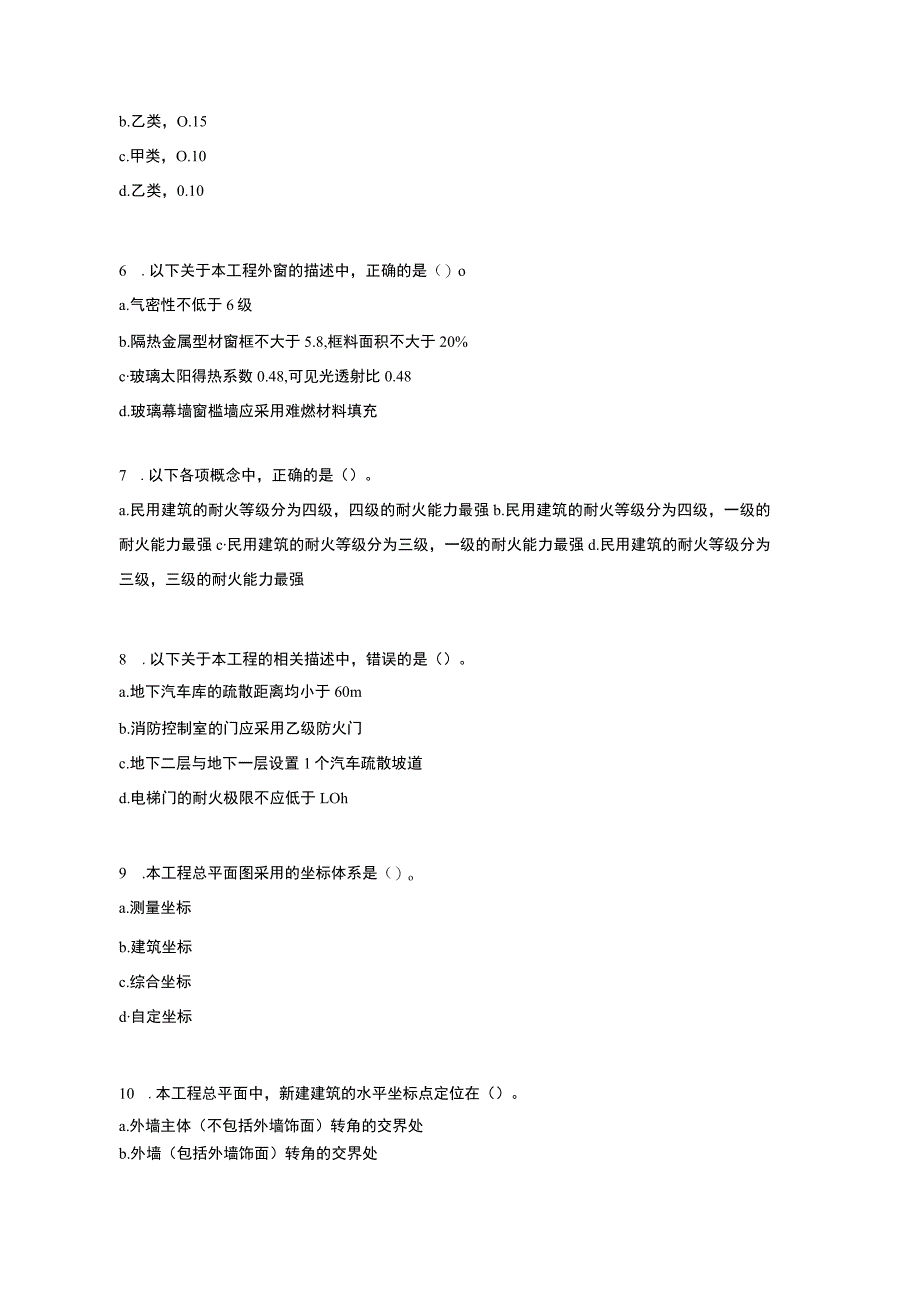

2、接处用1：2水泥砂浆嵌缝c.与勒脚交接处用防腐木条嵌缝d.与勒脚交接处用胶泥嵌缝4 .本工程内墙面的饰面做法有（）种。a.2b.3c. 4d.65 .本工程建筑节能类别和体型系数分别是（）。a.甲类，0.15b.乙类，O.15c.甲类，O.10d.乙类，0.106 .以下关于本工程外窗的描述中，正确的是（）oa.气密性不低于6级b.隔热金属型材窗框不大于5.8,框料面积不大于20%c玻璃太阳得热系数0.48,可见光透射比0.48d.玻璃幕墙窗槛墙应采用难燃材料填充7 .以下各项概念中，正确的是（）。a.民用建筑的耐火等级分为四级，四级的耐火能力最强b.民用建筑的耐火等级分为四级，一级的耐火能力
3、最强c民用建筑的耐火等级分为三级，一级的耐火能力最强d.民用建筑的耐火等级分为三级，三级的耐火能力最强8 .以下关于本工程的相关描述中，错误的是（）。a.地下汽车库的疏散距离均小于60mb.消防控制室的门应采用乙级防火门c.地下二层与地下一层设置1个汽车疏散坡道d.电梯门的耐火极限不应低于LOh9 .本工程总平面图采用的坐标体系是（）oa.测量坐标b.建筑坐标c.综合坐标d自定坐标10 .本工程总平面中，新建建筑的水平坐标点定位在（）。a.外墙主体（不包括外墙饰面）转角的交界处b.外墙（包括外墙饰面）转角的交界处c.建筑纵、横向定位轴线的交点d.由施工现场商议确定11 .本工程地下室东侧与用地

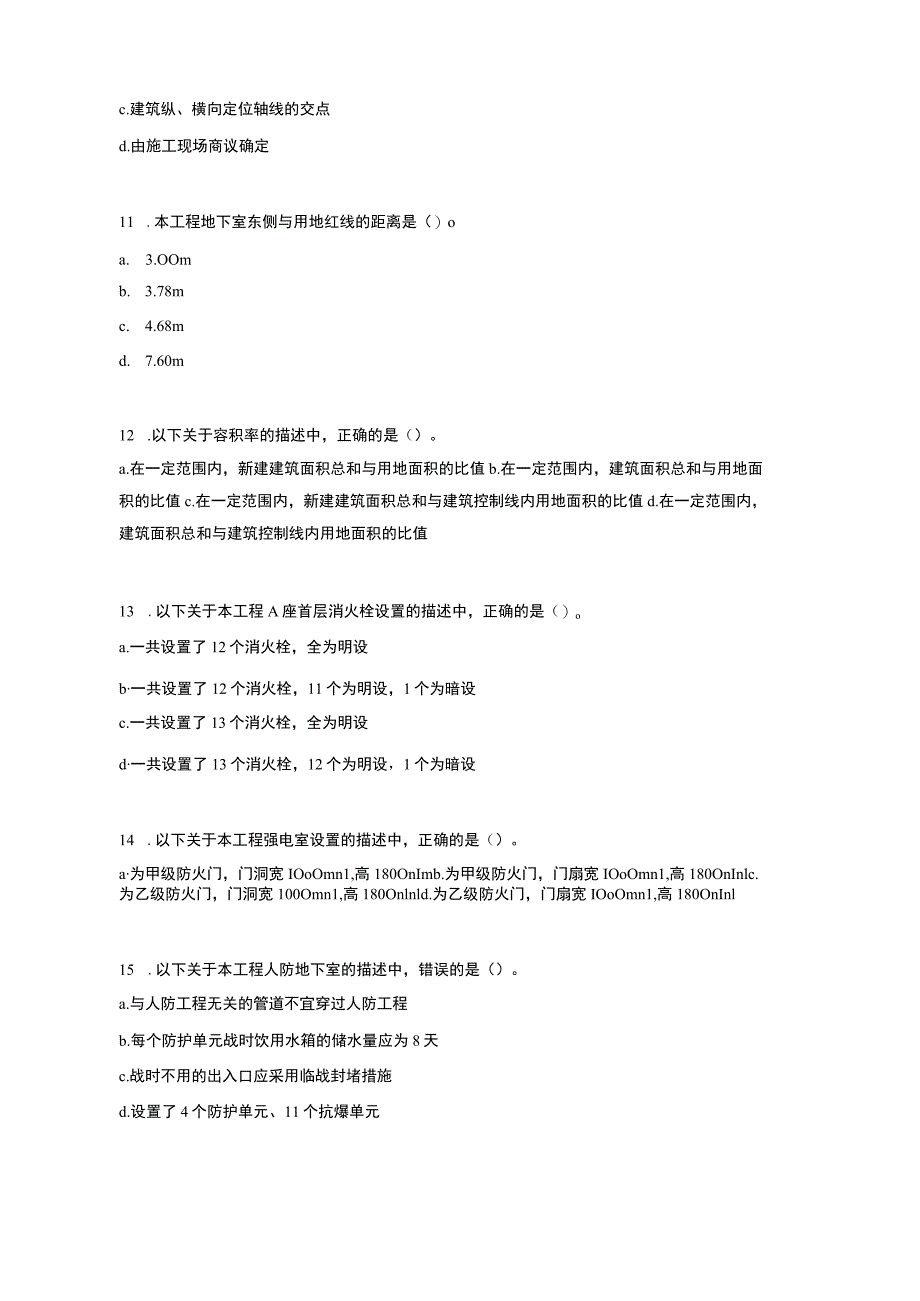

4、红线的距离是（）oa. 3.OOmb. 3.78mc. 4.68md. 7.60m12 .以下关于容积率的描述中，正确的是（）。a.在一定范围内，新建建筑面积总和与用地面积的比值b.在一定范围内，建筑面积总和与用地面积的比值c.在一定范围内，新建建筑面积总和与建筑控制线内用地面积的比值d.在一定范围内，建筑面积总和与建筑控制线内用地面积的比值13 .以下关于本工程A座首层消火栓设置的描述中，正确的是（）oa.一共设置了12个消火栓，全为明设b一共设置了12个消火栓，11个为明设，1个为暗设c.一共设置了13个消火栓，全为明设d一共设置了13个消火栓，12个为明设，1个为暗设14 .以下关于本工
5、程强电室设置的描述中，正确的是（）。a为甲级防火门，门洞宽IOoOmn1,高180OnImb.为甲级防火门，门扇宽IOoOmn1,高180OnInlc.为乙级防火门，门洞宽100Omn1,高180Onlnld.为乙级防火门，门扇宽IOoOmn1,高180OnInl15 .以下关于本工程人防地下室的描述中，错误的是（）。a.与人防工程无关的管道不宜穿过人防工程b.每个防护单元战时饮用水箱的储水量应为8天c.战时不用的出入口应采用临战封堵措施d.设置了4个防护单元、11个抗爆单元16 .以下关于本工程设备用房的描述中，正确的是（）。a.在负一层设置了排烟机房，在负二层设置了排烟机房和补风机房b.在
6、负一层和负二层均设置了排烟机房和补风机房c.在负一层设置了消防水池d.没有设置排烟和补风机房17 .本工程3#集水井的井底标高是（）。a. -6.300b. -7.700c. -8.450d.-8.90018 .本工程地下室防火分区之间的分隔设施是（）oa.甲级防火门b.乙级防火门c.特级防火卷帘d乙级防火卷帘19 .以下关于本工程A座DT6和DT7的描述中，正确的是（）。a.采用独立电梯井，曳引配重设置在轿厢后侧b.采用独立电梯井，曳引配重设置在轿厢侧面c.采用双梯共用电梯井，曳引配重设置在轿厢后侧d.采用双梯共用电梯井，曳引配重设置在轿厢侧面20 .本工程A座7层办公室的最小开间轴线尺寸是
7、（）ob.2650mmc.3000md. 3250m21以下各项中，不属于装配式建筑优点的是（）oa.工期短b.施工污染小c.现场用水量小d.造价低22 .本工程A座LT4的平面形式为（）。a.直跑楼梯，无休息平台、无中间扶手b直跑楼梯，设休息平台，有中间扶手c.直跑楼梯，设休息平台、无中间扶手d.直跑楼梯，无休息平台、有中间扶手23 .本工程A座玻璃幕墙采用的是（）。a.浅绿色玻璃，白色窗框b.浅蓝色玻璃，蓝灰色窗框c.浅灰色玻璃，暗红色窗框d.浅灰色玻璃，隐形窗框24 .本工程玻璃幕墙窗的开启方式是（）。a.内开上悬窗b.外开上悬窗c内开下悬窗d.外开下悬窗25 .以下关于建筑立面图线形的
8、描述中，正确的是（）。a.建筑轮廓线应用粗实线表示b.建筑轮廓线应用中实线表示c.建筑轮廓线应用细实线表示d.建筑轮廓线可用任意实线表示26 .智能建造在施工技术领域最显著的标志是（）oa.智慧工地b.机器代人c.智能管理d.数字建造27 .为满足通行需要，楼梯梯段间的净高不应小于（）。a. 1.90mb. 2.OOmc. 2.IOmd. 2.20m28 .本工程A座首层消防控制室入口通道的层高是（）oa. 3300mmb. 3600unc. 3900mmd. 4200m29 .以下关于A座二层大空间商业3玻璃幕墙防护栏杆的描述中，错误的是（）。a.设置了护窗护栏，栏杆高度800mm,设置在玻
9、璃幕墙内侧b.北面靠楼梯一侧应设置护窗栏杆c.按规范要求，此空间加护窗栏的防护高度最小应为800mmd.扶手采用直径60三的不锈钢管与立柱焊接30 .以下关于地下室人防门“GHSFM6025（6）”的描述中，正确的是（）a.混凝土结构双扇防护门，抗力等级6级b.钢结构单扇密闭门，防护等级6级c钢结构双扇防护密闭门，抗力等级6级d.钢制内填混凝土防火门，防护等级6级31 .以下关于本工程A座LT5护栏高度的描述中，正确的是（）0a.自踏步前缘线量起为90OnInlb.自踏步前缘线量起为IooOnImc.自踏步前缘线量起为105OnInld.自踏步前缘线量起为I100nlnl32 .本工程1#汽车
10、坡道自室外地面至地下一层地面的变坡段为（）。a. 3个b. 4个c. 5个d. 6个33 .本工程A#楼梯战时防倒塌的措施是（）oa.设置固定防倒塌棚架，轴线尺寸为270OmmXlo80Ommb.战时设置装配式防倒塌棚架，轴线尺寸为270OmmXIO80Omnlc.设置固定防倒塌棚架，轴线尺寸为300OnlnlX900Omnld.战时设置装配式防倒塌棚架，轴线尺寸为300OnimX900OnInl34 .以下关于建筑无障碍设施的描述中，错误的是（）。a.居住区公共服务设施应设置无障碍设施b.居住建筑应按每100套住房设置不少于2套无障碍住房c.残疾人、老年人专用的建筑物应设置无障碍设施d.为方
11、便乘轮椅者在他人帮助下旋转以改变方向而设置的空间35 .本工程以下窗型中，属于上悬窗的是（）。b.C1534c.GC1210d.MLC632736 .本工程中屋面变形缝盖板的材料是（）0a. 6厚不锈钢盖板b. 10厚铝合金盖板c. 8厚不锈钢盖板d. 6厚PVC盖板37 .本工程中卫生间地面的排水坡度是（）oa. 2%b. 1.5%c. 1%d. 3%38 .本工程节点详图标注为93.600处，屋面附加防水卷材上翻收口的高度是（）oa. 500mmb. 400mmc.300mmd.250m39.本工程玻璃幕墙与外墙的连接采用的密封材料是（）。a.弹性高效保温材料b.聚氨酯密封胶c. 100厚
12、防火矿棉封堵d未说明40 .门窗详图中表达开启方向的虚线是（）。a.表不门窗扇向内开启b.表示门窗扇向外开启c.表示门窗扇中悬开启d.表不门窗扇上悬开启二、多项选择题（4广48题，每题2.5分，共20分。多选、选错不得分，漏选得一半分）41 .以下关于本工程的描述中，正确的有（）oa.地下室底板、外墙均为抗渗混凝土浇捣b.本工程根据需要采用预拌砂浆和现场搅拌砂浆c.卫生间地面地漏设水封比相应地面标高低8mm,地漏应在该房间最低处d.本工程属于一类高层公共建筑，设计使用年限为50年e.外门窗框与墙洞口之间的缝隙应采用泡沫塑料棒衬缝后，用弹性高效保温材料填充，并用密封材料嵌缝42 .以下关于本工程
13、总平面交通系统的描述中，正确的有（）。a.行车道宽度分为7.00m、6.OOmx4.OOmb.无障碍机动车停车位布置在车行入口附近c.设置了2个无障碍机动车停车位d.设置地上停车位36个（不包括无障碍停车位）e.道路的转弯半径一共有9种43 .以下关于本工程LT6的描述中，正确的有（）。a.为防烟楼梯间b.采用机械送排风c.与消防电梯合用前室d楼梯间为混凝土剪力墙e.楼梯间采用乙级防火门44 .以下关于本工程地下室人防区和非人防区战时封堵的描述中，正确的有（）。a.战时需关闭人防门b.在堆土层外设置粗砂沙袋，一袋一皮堆放C.堆土及沙袋放置在非人防区一侧d.在封堵处上方地下室顶板处设置吊钩e.在
