《C50水泥混凝土配合比设计成果总结.docx》由会员分享,可在线阅读,更多相关《C50水泥混凝土配合比设计成果总结.docx(3页珍藏版)》请在第壹文秘上搜索。

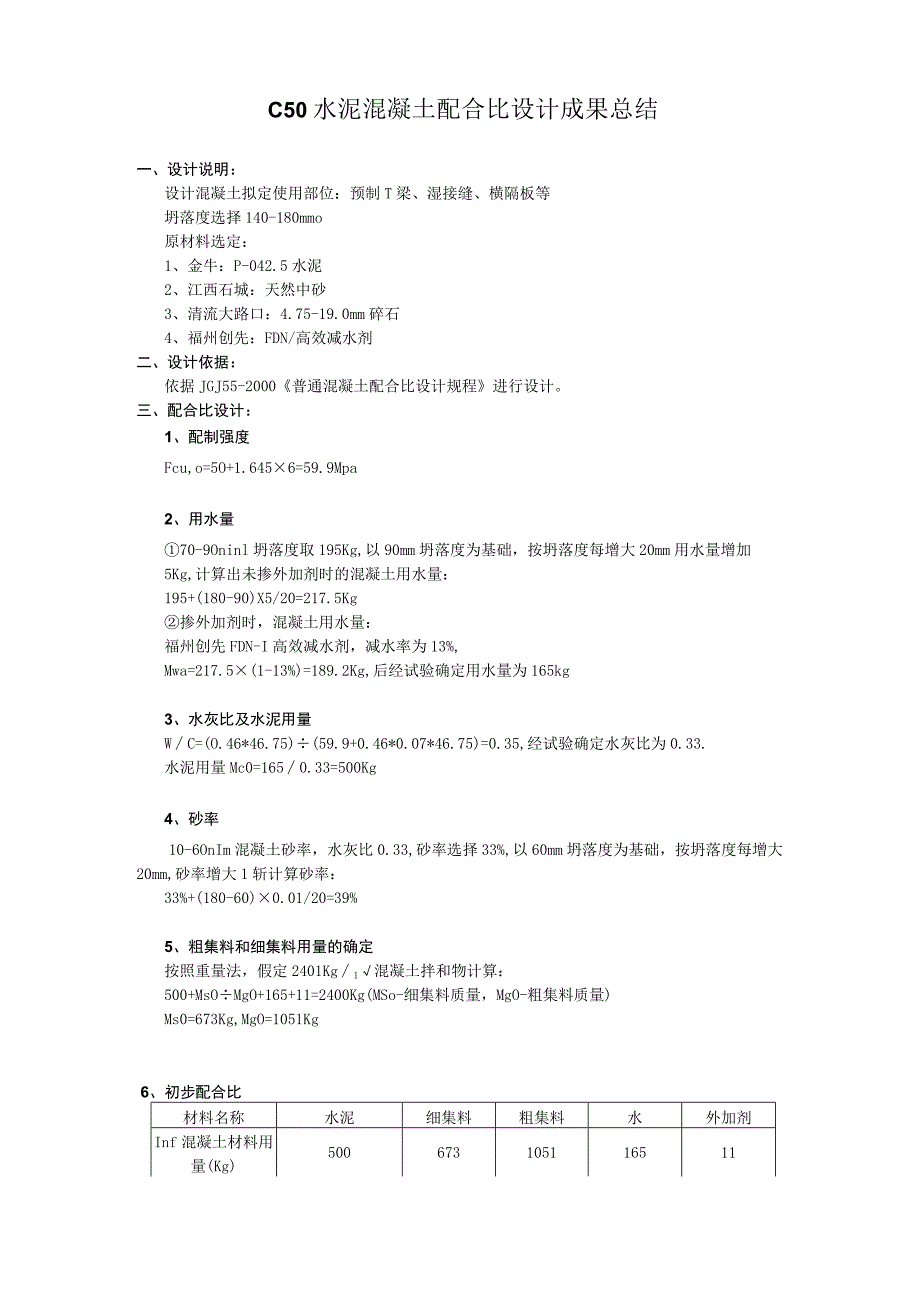

1、C50水泥混凝土配合比设计成果总结一、设计说明:设计混凝土拟定使用部位:预制T梁、湿接缝、横隔板等坍落度选择140-180mmo原材料选定:1、金牛:P-042.5水泥2、江西石城:天然中砂3、清流大路口:4.75-19.0mm碎石4、福州创先:FDN/高效减水剂二、设计依据:依据JGJ55-2000普通混凝土配合比设计规程进行设计。三、配合比设计:1、配制强度Fcu,o=5O+1.6456=59.9Mpa2、用水量70-9Oninl坍落度取195Kg,以90mm坍落度为基础,按坍落度每增大20mm用水量增加5Kg,计算出未掺外加剂时的混凝土用水量:195+(180-90)X5/20=217.

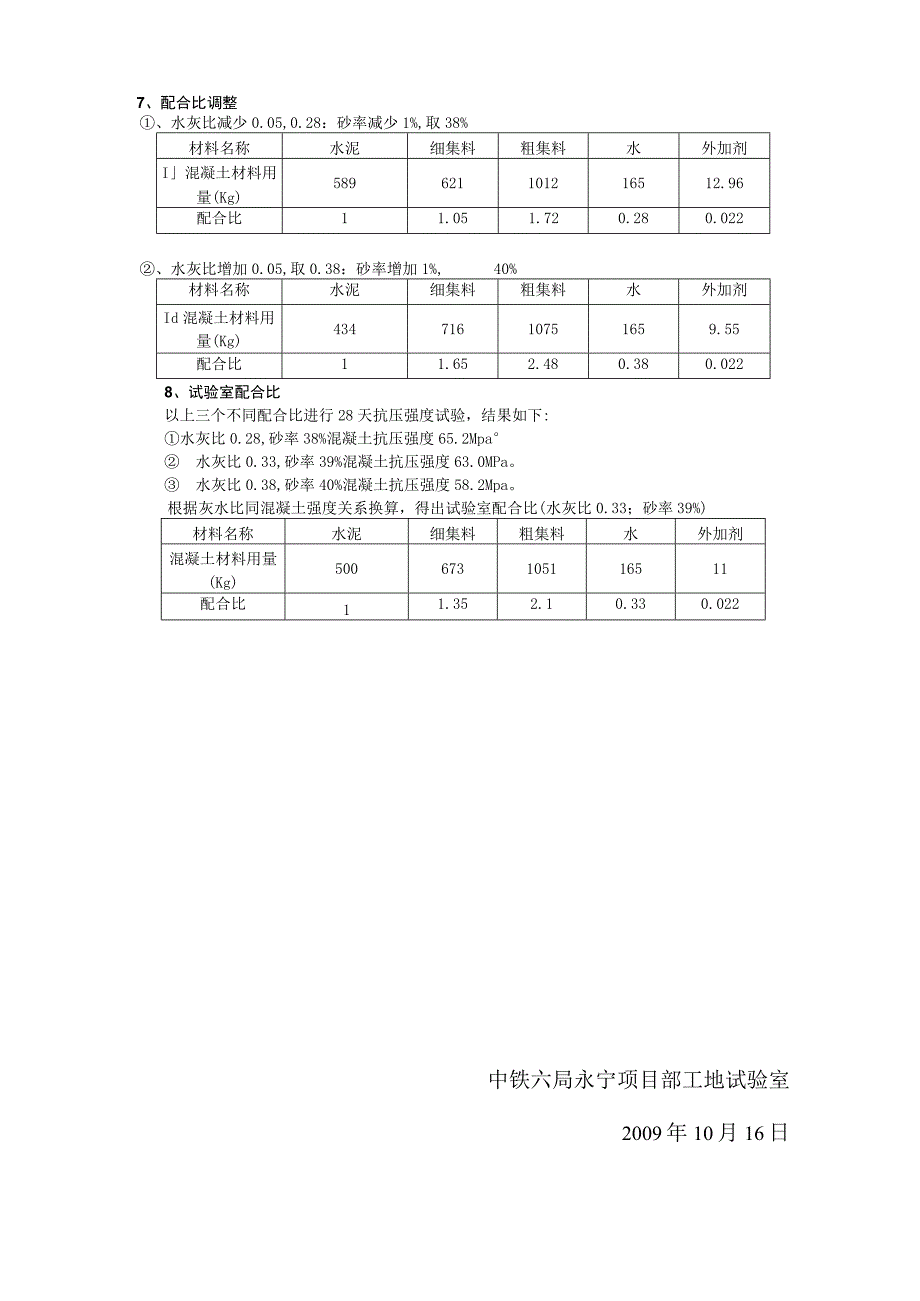

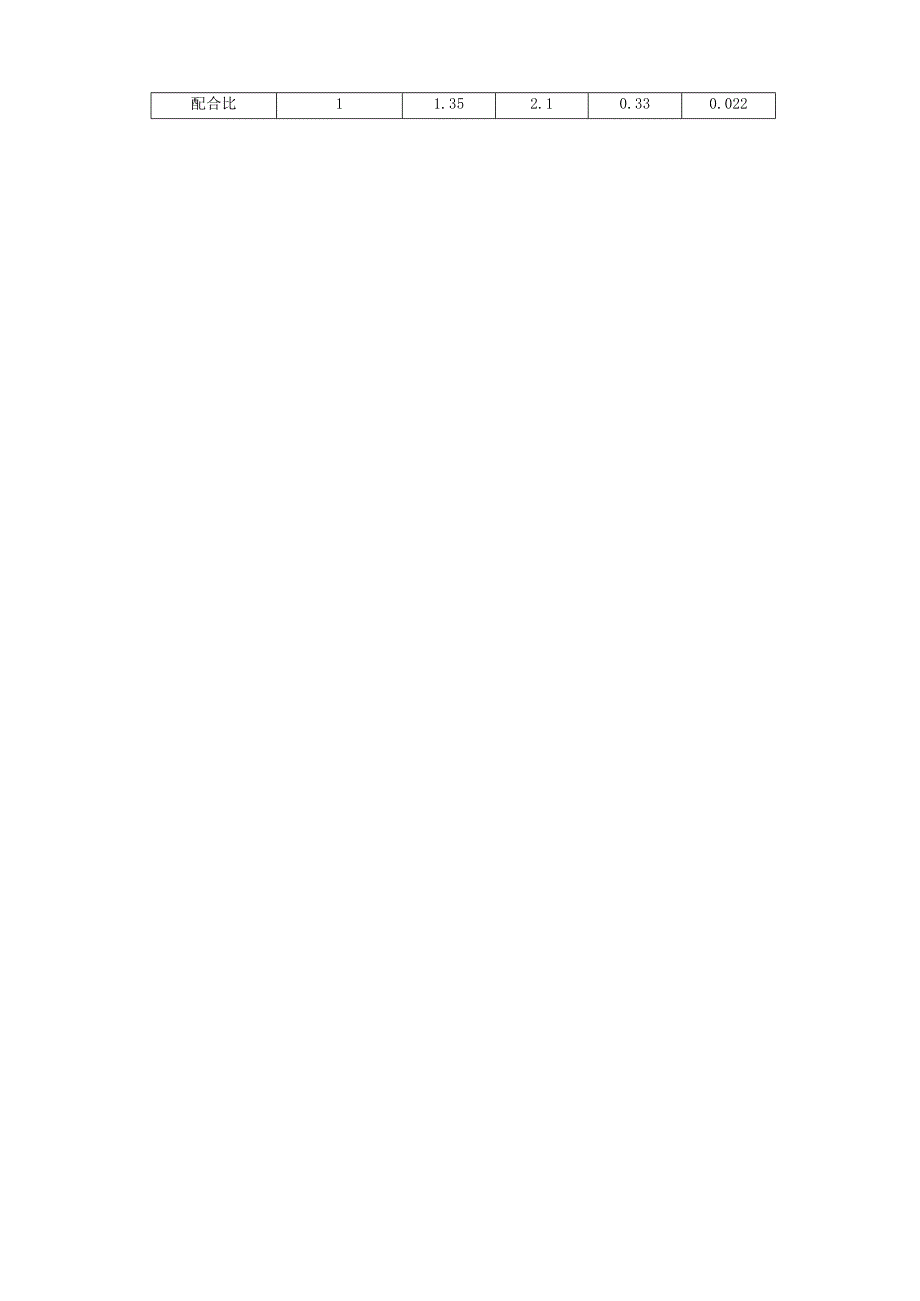

2、5Kg掺外加剂时,混凝土用水量:福州创先FDN-I高效减水剂,减水率为13%,Mwa=217.5(1-13%)=189.2Kg,后经试验确定用水量为165kg3、水灰比及水泥用量WC=(O.46*46.75)(59.9+0.46*0.07*46.75)=0.35,经试验确定水灰比为0.33.水泥用量Mc0=1650.33=500Kg4、砂率10-6OnIm混凝土砂率,水灰比0.33,砂率选择33%,以60mm坍落度为基础,按坍落度每增大20mm,砂率增大1斩计算砂率:33%+(180-60)0.01/20=39%5、粗集料和细集料用量的确定按照重量法,假定2401Kg1混凝土拌和物计算:500
3、+MsOMgO+165+11=2400Kg(MSo-细集料质量,MgO-粗集料质量)Ms0=673Kg,MgO=1051Kg6、初步配合比材料名称水泥细集料粗集料水外加剂Inf混凝土材料用量(Kg)500673105116511配合比11.352.10.330.0227、配合比调整、水灰比减少0.05,0.28:砂率减少1%,取38%材料名称水泥细集料粗集料水外加剂I混凝土材料用量(Kg)589621101216512.96配合比11.051.720.280.022、水灰比增加0.05,取0.38:砂率增加1%,40%材料名称水泥细集料粗集料水外加剂Id混凝土材料用量(Kg)43471610751659.55配合比11.652.480.380.0228、试验室配合比以上三个不同配合比进行28天抗压强度试验,结果如下:水灰比0.28,砂率38%混凝土抗压强度65.2Mpa 水灰比0.33,砂率39%混凝土抗压强度63.0MPa。 水灰比0.38,砂率40%混凝土抗压强度58.2Mpa。根据灰水比同混凝土强度关系换算,得出试验室配合比(水灰比0.33;砂率39%)材料名称水泥细集料粗集料水外加剂混凝土材料用量(Kg)500673105116511配合比11.352.10.330.022中铁六局永宁项目部工地试验室2009年10月16日
