《制备活性粉末混凝土的试件主要原材料.docx》由会员分享,可在线阅读,更多相关《制备活性粉末混凝土的试件主要原材料.docx(1页珍藏版)》请在第壹文秘上搜索。

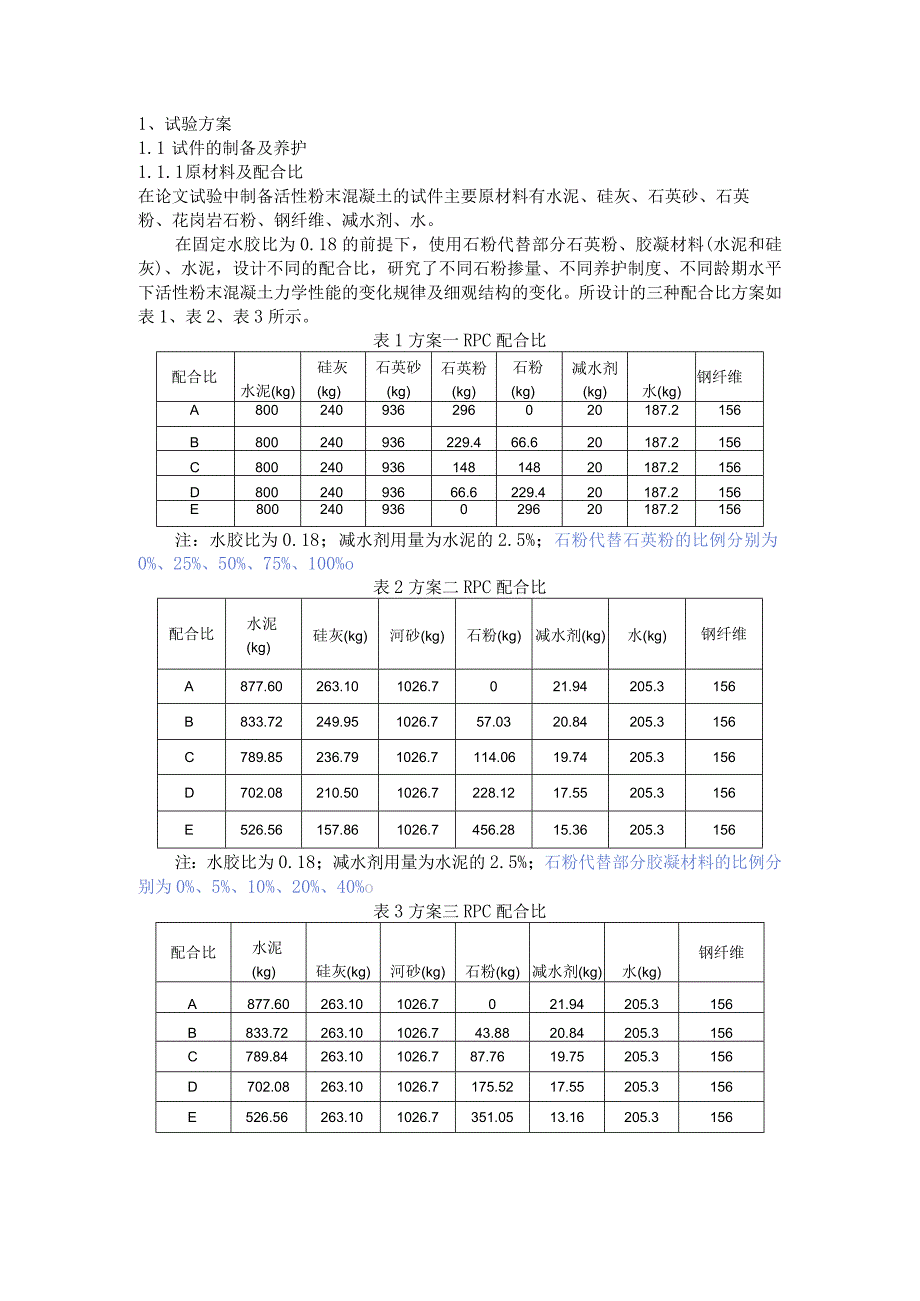

1、1、试验方案1.1 试件的制备及养护1.1.1 原材料及配合比在论文试验中制备活性粉末混凝土的试件主要原材料有水泥、硅灰、石英砂、石英粉、花岗岩石粉、钢纤维、减水剂、水。在固定水胶比为0.18的前提下,使用石粉代替部分石英粉、胶凝材料(水泥和硅灰)、水泥,设计不同的配合比,研究了不同石粉掺量、不同养护制度、不同龄期水平下活性粉末混凝土力学性能的变化规律及细观结构的变化。所设计的三种配合比方案如表1、表2、表3所示。表1方案一RPC配合比配合比水泥(kg)硅灰(kg)石英砂(kg)石英粉(kg)石粉(kg)减水剂(kg)水(kg)钢纤维A800240936296020187.2156B80024
2、0936229.466.620187.2156C80024093614814820187.2156D80024093666.6229.420187.2156E800240936029620187.2156注:水胶比为0.18;减水剂用量为水泥的2.5%;石粉代替石英粉的比例分别为0%、25%、50%、75%、100%o表2方案二RPC配合比配合比水泥(kg)硅灰(kg)河砂(kg)石粉(kg)减水剂(kg)水(kg)钢纤维A877.60263.101026.7021.94205.3156B833.72249.951026.757.0320.84205.3156C789.85236.791026
3、.7114.0619.74205.3156D702.08210.501026.7228.1217.55205.3156E526.56157.861026.7456.2815.36205.3156注:水胶比为0.18;减水剂用量为水泥的2.5%;石粉代替部分胶凝材料的比例分别为0%、5%、10%、20%、40%o表3方案三RPC配合比配合比水泥(kg)硅灰(kg)河砂(kg)石粉(kg)减水剂(kg)水(kg)钢纤维A877.60263.101026.7021.94205.3156B833.72263.101026.743.8820.84205.3156C789.84263.101026.787.7619.75205.3156D702.08263.101026.7175.5217.55205.3156E526.56263.101026.7351.0513.16205.3156
