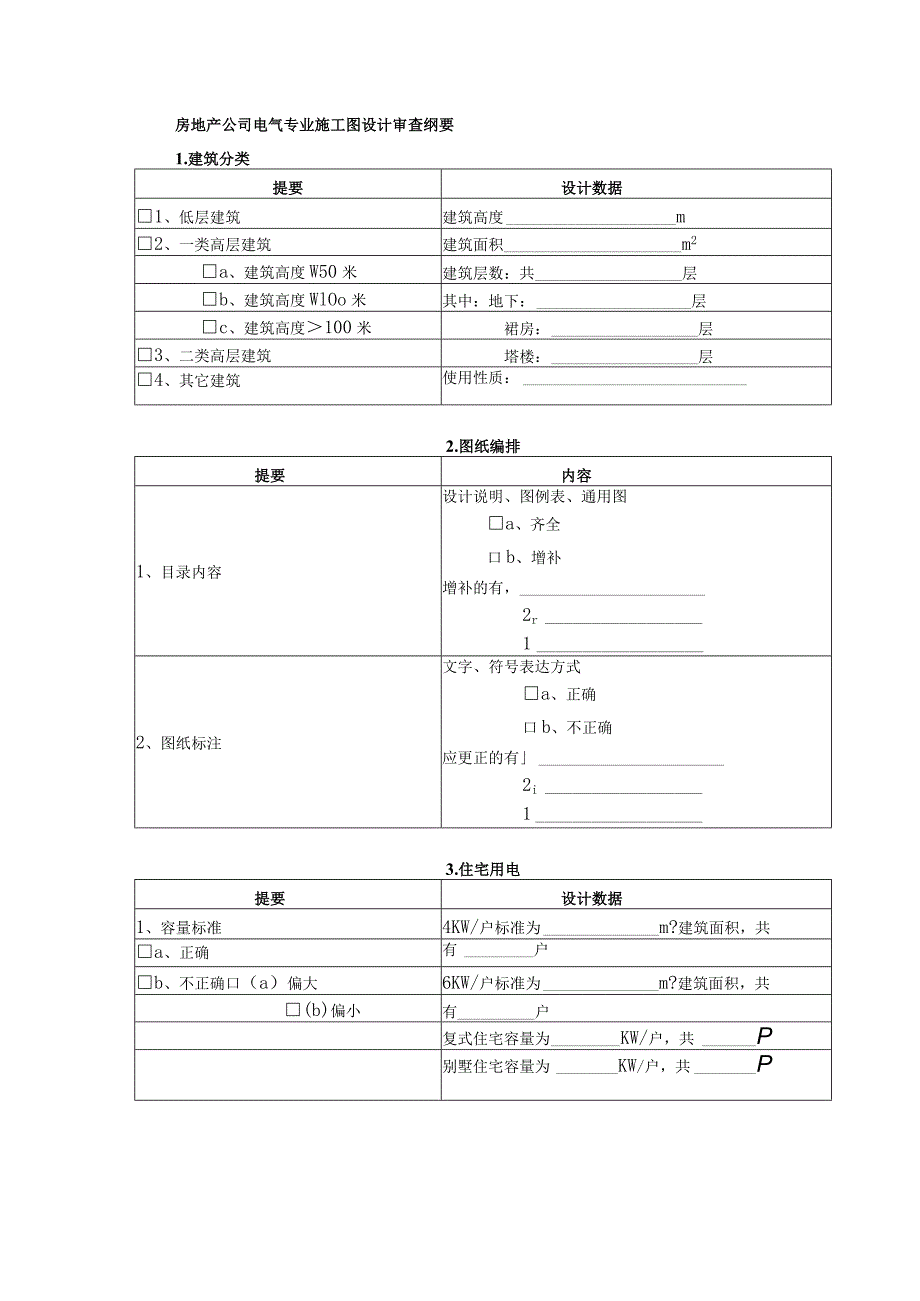

1、房地产公司电气专业施工图设计审查纲要1.建筑分类提要设计数据1、低层建筑建筑高度m2、一类高层建筑建筑面积m2a、建筑高度W50米建筑层数：共层b、建筑高度WlOo米其中：地下：层c、建筑高度100米裙房：层3、二类高层建筑塔楼：层4、其它建筑使用性质：2.图纸编排提要内容1、目录内容设计说明、图例表、通用图a、齐全口b、增补增补的有，2r12、图纸标注文字、符号表达方式a、正确口b、不正确应更正的有2i13.住宅用电提要设计数据1、容量标准4KW/户标准为m?建筑面积，共a、正确有户b、不正确口（a）偏大6KW/户标准为m?建筑面积，共(b)偏小有户复式住宅容量为KW/户，共P别墅住宅容量为

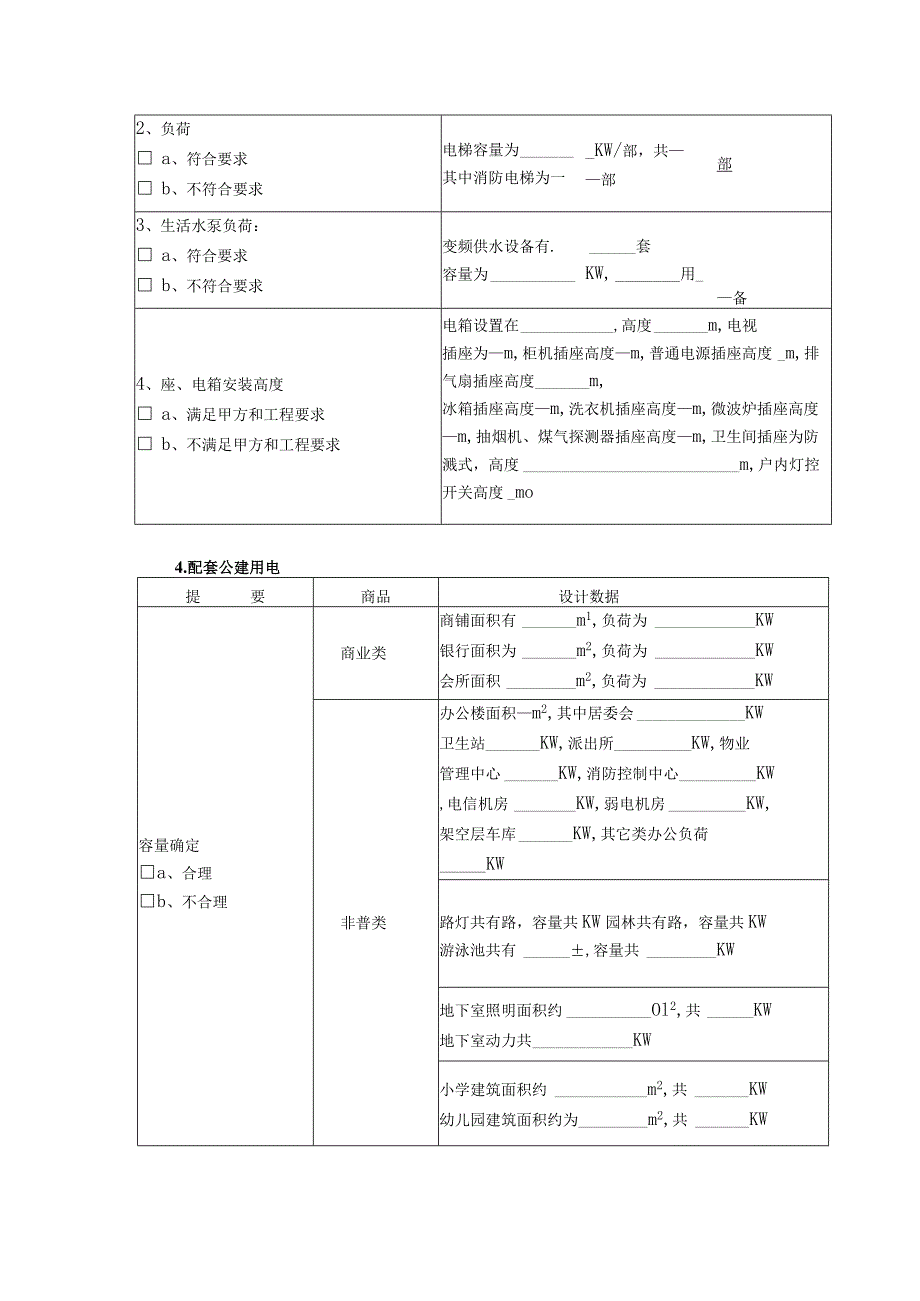

2、KW/户，共P2、负荷 a、符合要求 b、不符合要求电梯容量为其中消防电梯为一_KW/部，共部部3、生活水泵负荷： a、符合要求 b、不符合要求变频供水设备有.容量为套KW,用_备4、座、电箱安装高度 a、满足甲方和工程要求 b、不满足甲方和工程要求电箱设置在,高度m,电视插座为m,柜机插座高度m,普通电源插座高度m,排气扇插座高度m,冰箱插座高度m,洗衣机插座高度m,微波炉插座高度m,抽烟机、煤气探测器插座高度m,卫生间插座为防溅式，高度m,户内灯控开关高度mo4.配套公建用电提要商品设计数据容量确定a、合理b、不合理商业类商铺面积有m1,负荷为KW银行面积为m2,负荷为KW会所面积m2,负

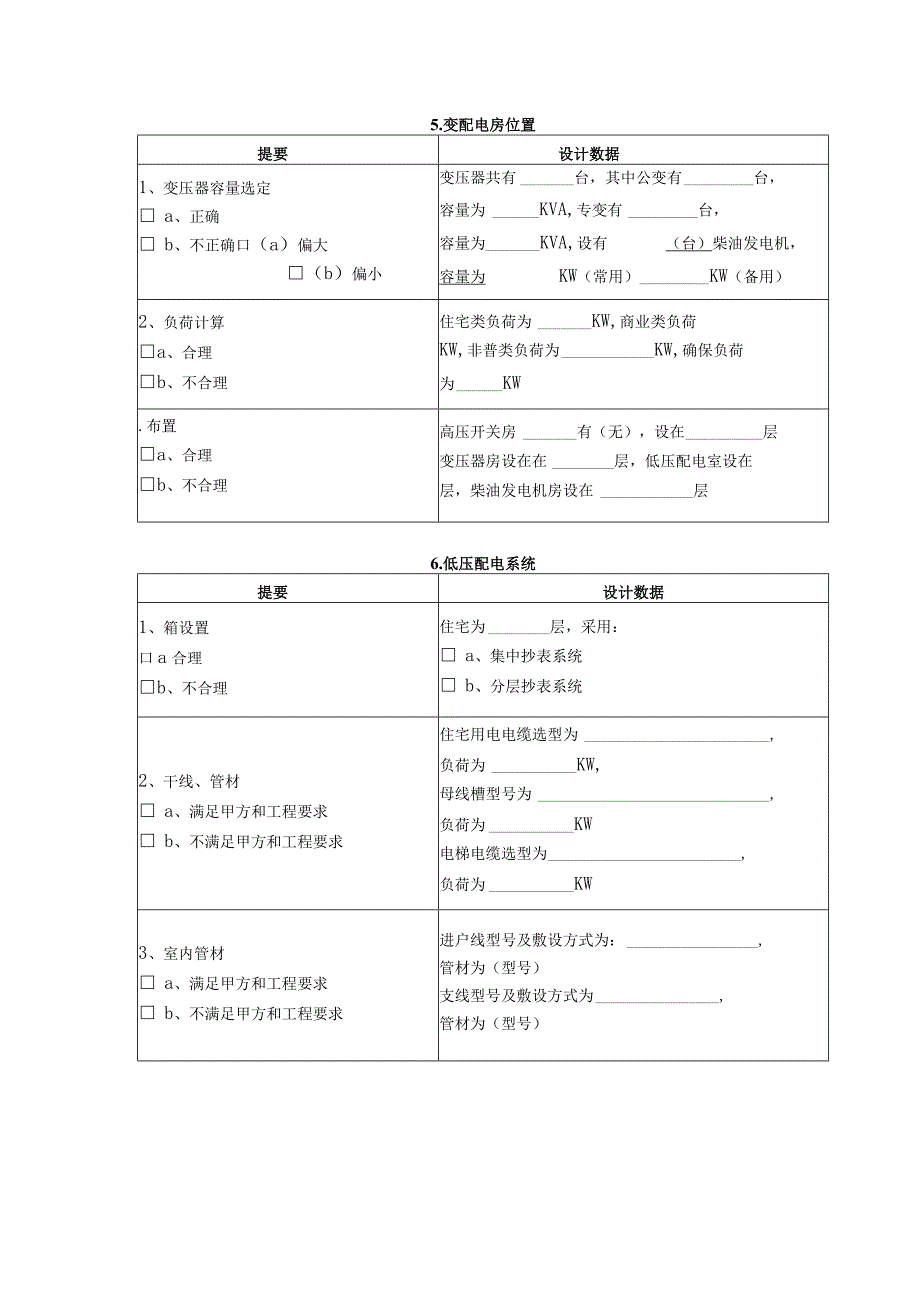

3、荷为KW非普类办公楼面积m2,其中居委会KW卫生站KW,派出所KW,物业管理中心KW,消防控制中心KW,电信机房KW,弱电机房KW,架空层车库KW,其它类办公负荷KW路灯共有路，容量共KW园林共有路，容量共KW游泳池共有,容量共KW地下室照明面积约Ol2,共KW地下室动力共KW小学建筑面积约m2,共KW幼儿园建筑面积约为m2,共KW5.变配电房位置提要设计数据1、变压器容量选定 a、正确 b、不正确口（a）偏大（b）偏小变压器共有台，其中公变有台，容量为KVA,专变有台，容量为KVA,设有（台）柴油发电机，容量为KW（常用）KW（备用）2、负荷计算a、合理b、不合理住宅类负荷为KW,商业类负荷
4、KW,非普类负荷为KW,确保负荷为KW.布置a、合理b、不合理高压开关房有（无），设在层变压器房设在在层，低压配电室设在层，柴油发电机房设在层6.低压配电系统提要设计数据1、箱设置口a合理b、不合理住宅为层，采用： a、集中抄表系统 b、分层抄表系统2、干线、管材 a、满足甲方和工程要求 b、不满足甲方和工程要求住宅用电电缆选型为,负荷为KW,母线槽型号为,负荷为KW电梯电缆选型为,负荷为KW3、室内管材 a、满足甲方和工程要求 b、不满足甲方和工程要求进户线型号及敷设方式为：,管材为（型号）支线型号及敷设方式为,管材为（型号）7.防雷、接地系统提要设计数据1、防雷等级设置 a合理 b、不合理
5、建筑物最高为一米，层数为层防雷等级级屋面网络为,防雷引下线间距约叽避雷带采用明（暗）敷设2、技术措施 a、满足甲方和工程要求 b、不满足甲方和工程要求防侧击措施有（无）措施有：1、2、3、接地系统设置口a合理b、不合理接地系统采用系统联合接地人工接地联合接地、接地线采用建筑物钢筋为一，组成网格；人工接地，人工水平接地体埋深为m,材料为钢，长度为工间距为m,共处4、接地点设置 a、满足甲方和工程要求 b、不满足甲方和工程要求电气接地总共有处，安装高度为一一m,防雷测试点有处，安装高度为一一m；8.消防自动报警系统提要设计数据1、警系统设置a、合理b、不合理建筑物高度为米，层数为层报警系统等级为级
6、，采用系统2、探测器选型a、合理b、不合理烟感探测器设置场所有,，等场所温感探测器设置场所有,，等场所其它类探测器品种有，,设置场所有,等3、火灾广播系统设置a、合理b、不合理火灾广播系统有（无）设置场所有,，等处，间距为m,功率为W4、装置设置a合理b、不合理火灾警报装置有（无）电话塞孔有（无），消火栓按钮有（无）5、路选型及敷设方式a、合理b、不合理电缆型号及敷设方式为，电线型号及敷设方式为,6、急照明设置a、合理b、不合理应急照明设置场所有,，等处，高度为m,疏散指示照明设置场所有,等处，高度为m；7、火卷帘设置 a、符合要求 b、不符合要求防火卷帘两侧探测器设置为，且O8、油发电机房消防设置 a、符合要求 b、不符合要求柴油发电机房探测设置为,灭火系统为O
