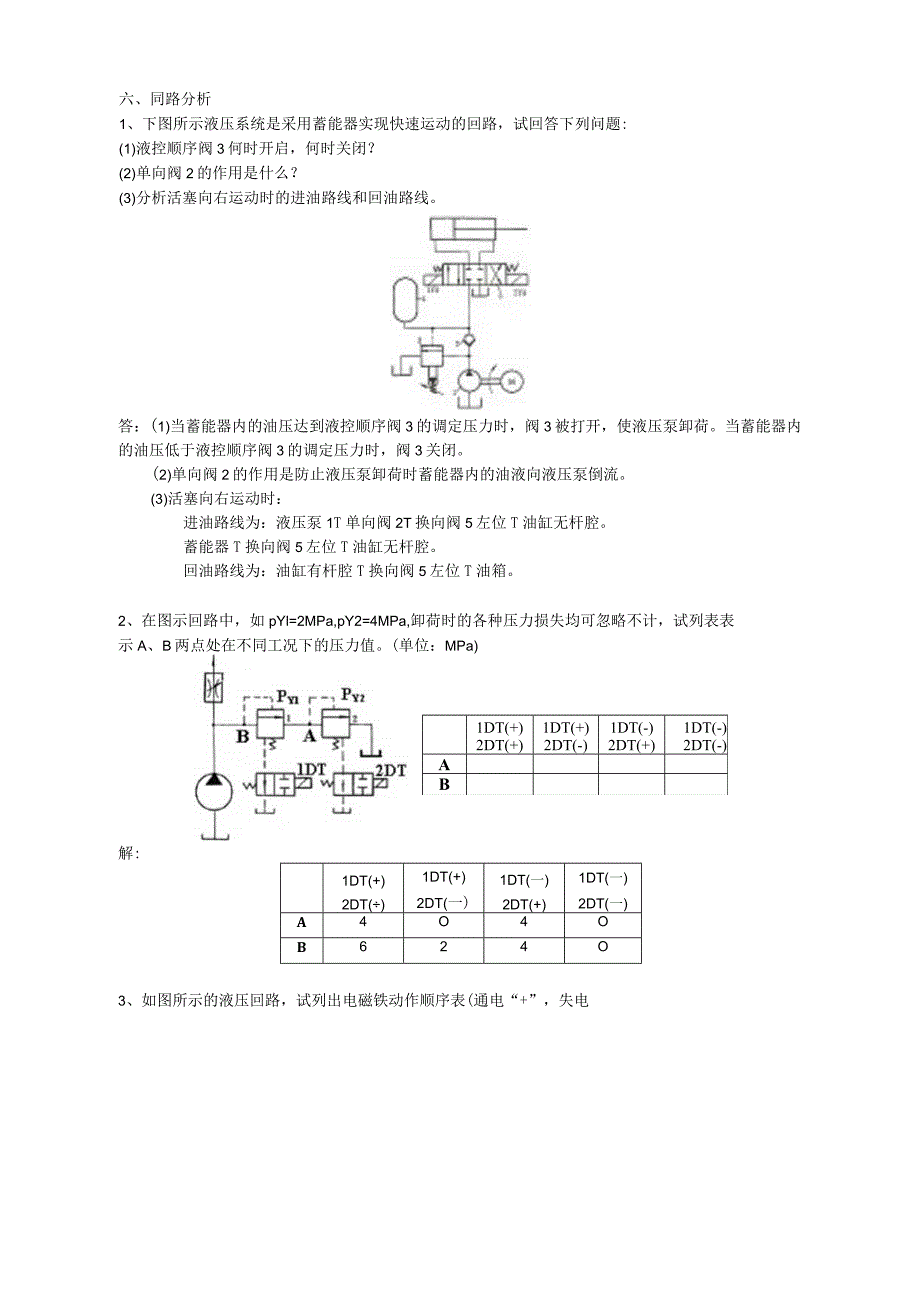

1、六、同路分析1、下图所示液压系统是采用蓄能器实现快速运动的回路，试回答下列问题:(1)液控顺序阀3何时开启，何时关闭？(2)单向阀2的作用是什么？(3)分析活塞向右运动时的进油路线和回油路线。答：(1)当蓄能器内的油压达到液控顺序阀3的调定压力时，阀3被打开，使液压泵卸荷。当蓄能器内的油压低于液控顺序阀3的调定压力时，阀3关闭。(2)单向阀2的作用是防止液压泵卸荷时蓄能器内的油液向液压泵倒流。(3)活塞向右运动时：进油路线为：液压泵1T单向阀2T换向阀5左位T油缸无杆腔。蓄能器T换向阀5左位T油缸无杆腔。回油路线为：油缸有杆腔T换向阀5左位T油箱。2、在图示回路中，如pYl=2MPa,pY2=

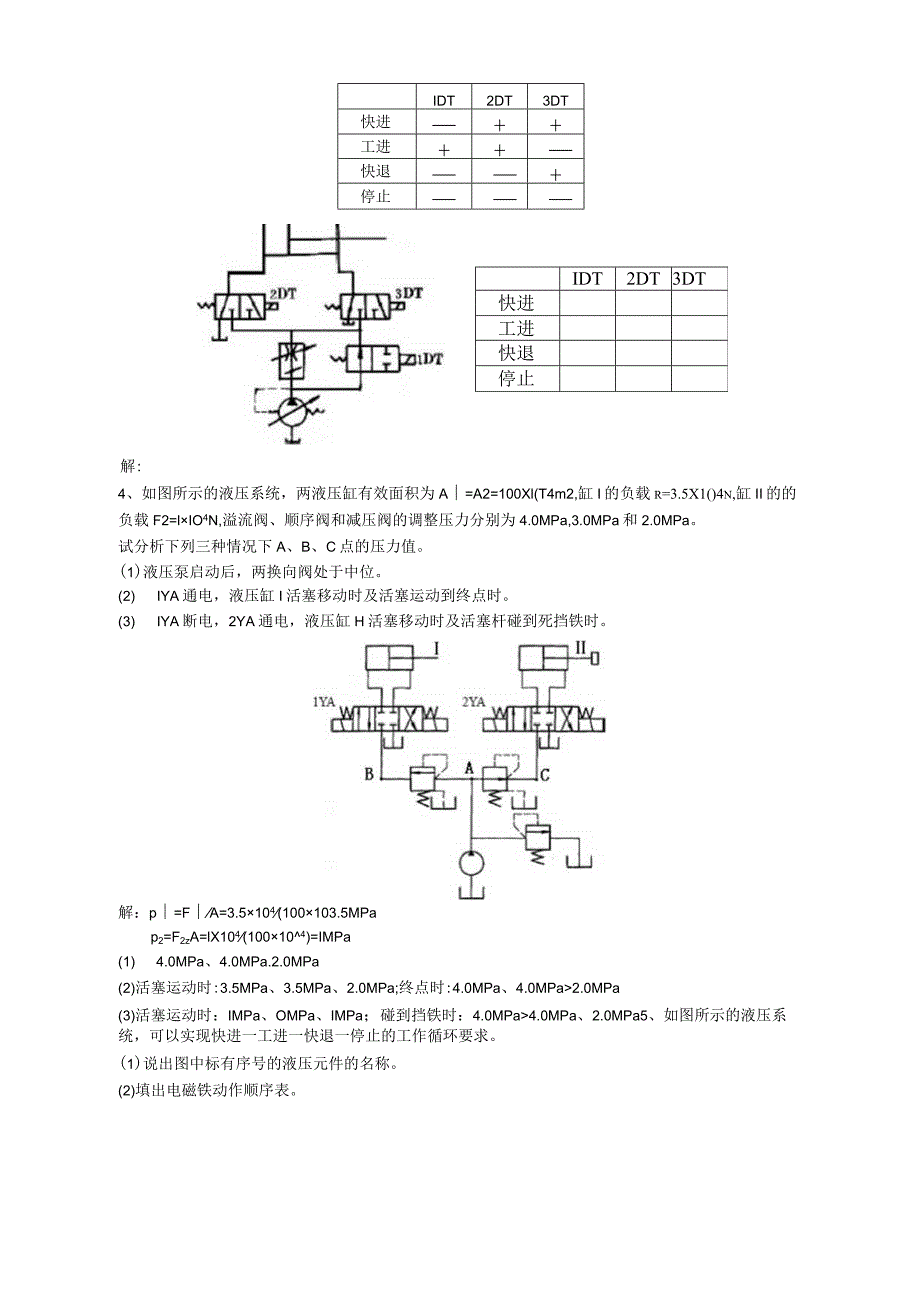

2、4MPa,卸荷时的各种压力损失均可忽略不计，试列表表示A、B两点处在不同工况下的压力值。(单位：MPa)1DT(+)2DT(+)1DT(+)2DT(-)1DT(-)2DT(+)1DT(-)2DT(-)AB解:1DT(+)2DT()1DT(+)2DT(一)1DT(一)2DT(+)1DT(一)2DT(一)A4O4OB624O3、如图所示的液压回路，试列出电磁铁动作顺序表(通电“+”，失电IDT2DT3DT快进+工进+快退+停止解:IDT2DT3DT快进工进快退停止4、如图所示的液压系统，两液压缸有效面积为A=A2=100Xl(T4m2,缸I的负载r=3.5X1()4n,缸II的的负载F2=lIO4
3、N,溢流阀、顺序阀和减压阀的调整压力分别为4.0MPa,3.0MPa和2.0MPa。试分析下列三种情况下A、B、C点的压力值。(1)液压泵启动后，两换向阀处于中位。(2) IYA通电，液压缸I活塞移动时及活塞运动到终点时。(3) IYA断电，2YA通电，液压缸H活塞移动时及活塞杆碰到死挡铁时。解：p=FA=3.5104(100103.5MPap2=F2zA=lX104(100104)=IMPa(1) 4.0MPa、4.0MPa.2.0MPa(2)活塞运动时:3.5MPa、3.5MPa、2.0MPa;终点时:4.0MPa、4.0MPa2.0MPa(3)活塞运动时：IMPa、OMPa、IMPa；碰

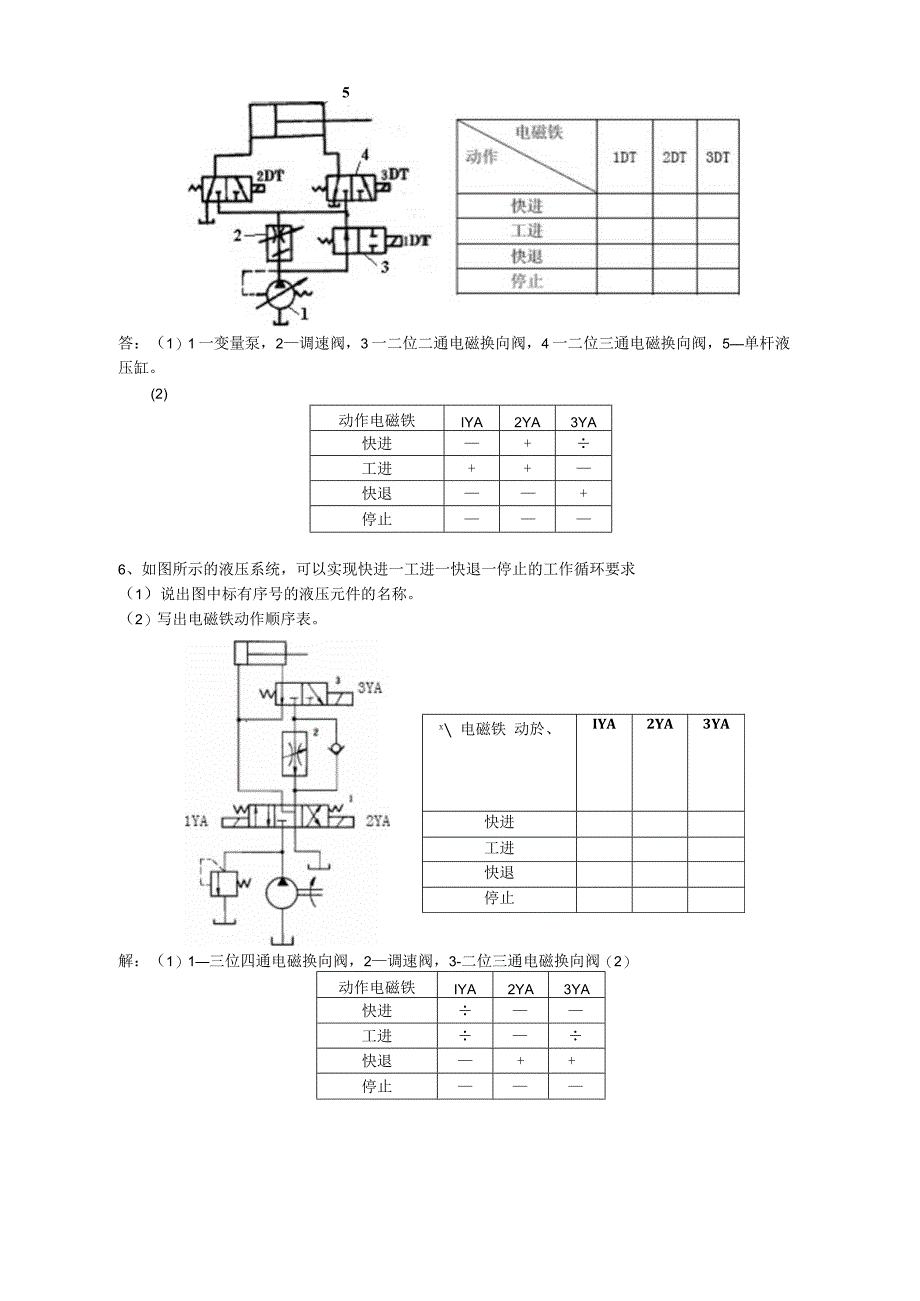

4、到挡铁时：4.0MPa4.0MPa、2.0MPa5、如图所示的液压系统，可以实现快进一工进一快退一停止的工作循环要求。(1)说出图中标有序号的液压元件的名称。(2)填出电磁铁动作顺序表。5答：（1）1一变量泵，2调速阀，3一二位二通电磁换向阀，4一二位三通电磁换向阀，5单杆液压缸。(2)动作电磁铁IYA2YA3YA快进+工进+快退+停止6、如图所示的液压系统，可以实现快进一工进一快退一停止的工作循环要求（1）说出图中标有序号的液压元件的名称。（2）写出电磁铁动作顺序表。x 电磁铁 动於、IYA2YA3YA快进工进快退停止解：（1）1三位四通电磁换向阀，2调速阀，3-二位三通电磁换向阀（2）动作
5、电磁铁IYA2YA3YA快进工进快退+停止7、图示同路中，溢流阀的调整压力为5.0MPa、减压阀的调整压力为2.5MPa。试分析下列三种情况下A、B、C点的压力值。（1）当泵压力等于溢流阀的调定压力时，夹紧缸使工件夹紧后。（2）当泵的压力由于工作缸快进、压力降到1.5MPa时。（3）夹紧缸在夹紧工件前作空载运动时。解：(1)2.5MPa5MPa2.5MPa(2) 1.5MPa1.5MPa、2.5MPa(3) 0、0、08、图示回路，若阀PY的调定压力为4Mpa,阀PJ的调定压力为2Mpa,问答下列问题:（1）阀PY是（）阀，阀PJ是（）阀；（2）当液压缸运动时（无负载），A点的压力值为（）、B
6、点的压力值为（）；（3）当液压缸运动至终点碰到档块时，A点的压力值为（）、B点的压力值为（）o解：（1）溢流阀、减压阀；（2）活塞运动期时Pa=O,Pb=O:（3）工件夹紧后，负载趋近于无穷大：P=4MPa,PB=2MPa,9、如图所示系统可实现“快进一工进一快退一停止（卸荷）”的工作循环。（1）指出液压元件14的名称。（2）试列出电磁铁动作表（通电“+”，失电“一”）。YA动小IYA2 YA3YA4YA快进工进快退停止解:动作IYA2YA3YA4YA快进+工进+快退+停止+10、如图所示的液压回路，要求先夹紧，后进给。进给缸需实现“快进一一工进一一快退一一停止”这四个工作循环，而后夹紧缸松开
7、。(1)指出标出数字序号的液压元件名称。(2)指出液压元件6的中位机能。(3)列出电磁铁动作顺序表。(通电“+”，失电答：(1)1减压阀；2单向阀；3一二位四通电磁换向阀；4压力继电器;5液压缸；6一三位四通电磁换向阀。(2) O型。(3)IDT2DT3DT4DT夹紧快进+工进快退一+松开+11图示系统中溢流阀的调整压力为P.4=3MPa,PB=I.4MPa,Pc=2MPa.试求系统的外负载趋于无限大时，泵的输出压力为多少？至系统答：PA=3MPa12、如图所示系统可实现“快进一工进T快退一停止（卸荷）”的工作循环。（1）指出标出数字序号的液压元件的名称。（2）试列出电磁铁动作表（通电“+”，
8、失电“一”）。5 fF 342YAI-FIYA2YASYA快进工进快退停止答：（1）1变量泵；2调速阀：3一二位二通电磁换向阀；4一二位三通电磁换向阀；5-液压缸。（2）IYA2YA3YA快进+工进+快退+停止13、下图所示减压回路中，若溢流阀的调整压力分别为4MPa,减压阀的调定压力为L5MPa,试分析：（假设：至系统的主油路截止，活塞运动时夹紧缸的压力为0.5MPa）（1）活塞在运动时，A、B两处的压力分别是多少？（2）活塞夹紧工件，其运动停止时，A、B两处的压力又分别是多少？ 答：(1)pA=Pb=0.5MPa(2)pA=4MPa,p=1.5MPa14、下图所示的液压问路，要求实现“快进
9、一工进一快退一停止（卸荷）”的工作循环，试列出电磁铁动作顺序表。（通电“+”，失电动n飞、ITA2U3YA1 U快迸Iitt快出停止答:IYA2YA3YA4YA快进+工进+快退+(一)+停止一一15、如图所示液压系统，按动作循环表规定的动作顺序进行系统分析，填写完成该液压系统的工作循环表。（注：电气元件通电为“十”，断电为“一”；压力继电器、顺序阀、节流阀和顺序阀工作为“+”，非工作为一”1）动作名称电磁铁工作状态液压元件工作状态IYA2YA压力继电器14行程阀3节流阀4顺序阀7快进工进快退停止答：要完成达到各药动作名称（J作要求，各电器刀电磁铁工作状态；气件的工作状态如下表。妇玉元件工4乍状
10、态IYA2YA压力继电器14行程阀3节流阀4顺序阀7快进+下位工进+上位+快退下位一停止一一上位一16、如图所示液压系统，按动作循环表规定的动作顺序进行系统分析，填写完成该液压系统的工作循环表。（注：电气元件通电为“+”，断电为“一二）题27图I04py动作名称电器元件IYA2YA3YA4YA5YA6YAYJ定位夹紧快进工进（卸荷）快退松开拔销原位（卸荷）说明：（1）I、II各自相互独立，互不约束。3YA、4YA有一个通电时，IYA便通电。答：要完成达到各动作要求，各电器元气件的工作状态如下表。动作名称电器元件IYA2YA3YA4YA5YA6YAYJ定位夹紧快进+工进（卸荷）+快退+松开拔销+
11、原位（卸荷）17、认真分析如图所示的液压系统，按电气元件的动作顺序和工作状态，试分析说明液压缸各动作的运动工作状态。（注：电气元件通电为“+”，断电为“一”。）动作名称电气元件IYA2YA3YA1+2+3+4答：依据表中各动作电器元气件的工作状态，可判定液压缸的运动状态如下:1缸体快进，2缸体工进，3缸体快退，4缸体停止。18、认真分析如图所示的液压系统，按电气元件的工作顺序和工作状态，试分析说明液压缸各动作的运动和工作状态。（注：电气元件通电为“+”，断电为“一”。）动作名称电气元件状态IYA2YA3YA4YA1+2+3+4+5答：依据表中各动作电器元气件的工作状态，可判定液压缸的运动状态如下:1缸体快进。2缸体第一种速度工进。3一一缸体第二种速度工进。4缸体快退。5缸体复原位停止。19、如图所示液压系统，按动作循环表规定的动作顺序进行系统分析，填写完成该液压系统的
