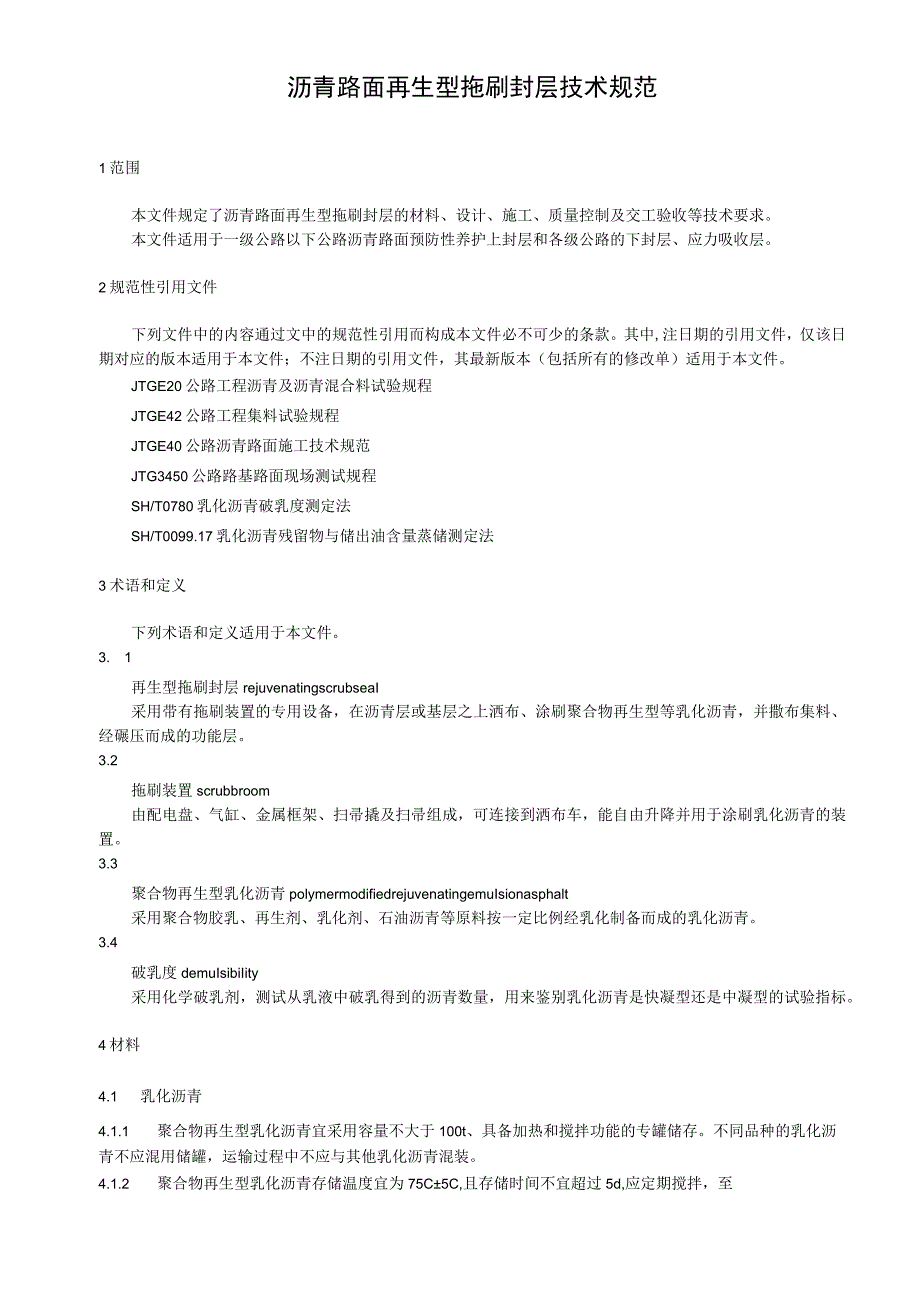

1、沥青路面再生型拖刷封层技术规范1范围本文件规定了沥青路面再生型拖刷封层的材料、设计、施工、质量控制及交工验收等技术要求。本文件适用于一级公路以下公路沥青路面预防性养护上封层和各级公路的下封层、应力吸收层。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JTGE20公路工程沥青及沥青混合料试验规程JTGE42公路工程集料试验规程JTGE40公路沥青路面施工技术规范JTG3450公路路基路面现场测试规程SH/T0780乳化沥青破乳度测定法SH/T0
2、099.17乳化沥青残留物与储出油含量蒸储测定法3术语和定义下列术语和定义适用于本文件。3. 1再生型拖刷封层rejuvenatingscrubseaI采用带有拖刷装置的专用设备，在沥青层或基层之上洒布、涂刷聚合物再生型等乳化沥青，并撒布集料、经碾压而成的功能层。3.2拖刷装置scrubbroom由配电盘、气缸、金属框架、扫帚撬及扫帚组成，可连接到洒布车，能自由升降并用于涂刷乳化沥青的装置。3.3聚合物再生型乳化沥青polymermodifiedrejuvenatingemuIsionasphalt采用聚合物胶乳、再生剂、乳化剂、石油沥青等原料按一定比例经乳化制备而成的乳化沥青。3.4破乳度d

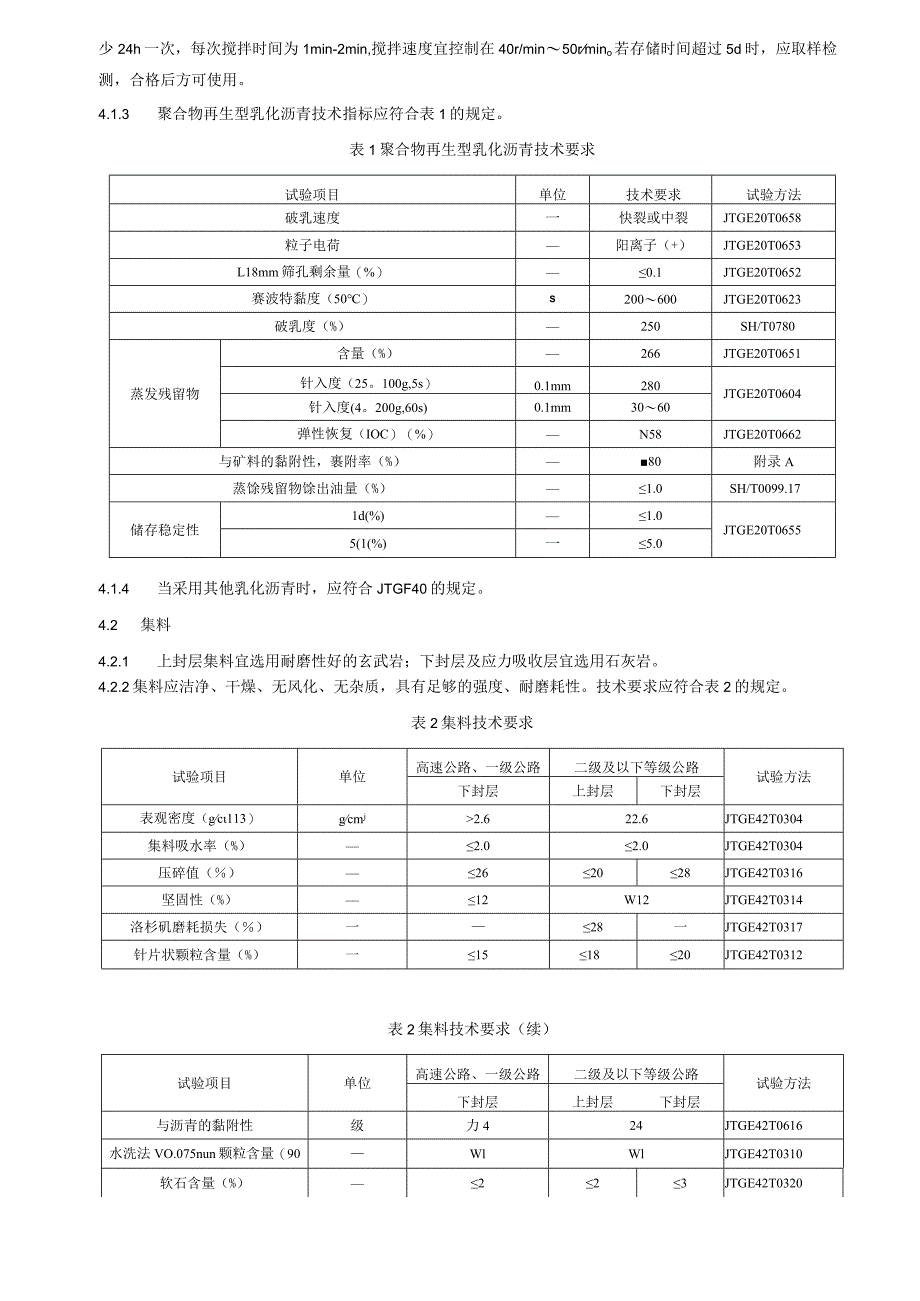

3、emuIsibiIity采用化学破乳剂，测试从乳液中破乳得到的沥青数量，用来鉴别乳化沥青是快凝型还是中凝型的试验指标。4材料4.1 乳化沥青4.1.1 聚合物再生型乳化沥青宜采用容量不大于100t、具备加热和搅拌功能的专罐储存。不同品种的乳化沥青不应混用储罐，运输过程中不应与其他乳化沥青混装。4.1.2 聚合物再生型乳化沥青存储温度宜为75C5C,且存储时间不宜超过5d,应定期搅拌，至少24h一次，每次搅拌时间为1min-2min,搅拌速度宜控制在40r/min50rmino若存储时间超过5d时，应取样检测，合格后方可使用。4.1.3 聚合物再生型乳化沥青技术指标应符合表1的规定。表1聚合物再
4、生型乳化沥青技术要求试验项目单位技术要求试验方法破乳速度一快裂或中裂JTGE20T0658粒子电荷阳离子（+）JTGE20T0653L18mm筛孔剩余量（%）0.1JTGE20T0652赛波特黏度（50）S200600JTGE20T0623破乳度（%）250SH/T0780蒸发残留物含量（%）266JTGE20T0651针入度（25。100g,5s）0.1mm280JTGE20T0604针入度(4。200g,60s)0.1mm3060弹性恢复（IOC）（%）N58JTGE20T0662与矿料的黏附性，裹附率（%）80附录A蒸馀残留物馀出油量（%）1.0SH/T0099.17储存稳定性1d(%)
5、1.0JTGE20T06555(1(%)一5.04.1.4 当采用其他乳化沥青时，应符合JTGF40的规定。4.2 集料4.2.1 上封层集料宜选用耐磨性好的玄武岩；下封层及应力吸收层宜选用石灰岩。4.2.2集料应洁净、干燥、无风化、无杂质，具有足够的强度、耐磨耗性。技术要求应符合表2的规定。表2集料技术要求试验项目单位高速公路、一级公路二级及以下等级公路试验方法下封层上封层下封层表观密度（gc113）gcmj2.622.6JTGE42T0304集料吸水率（%）2.02.0JTGE42T0304压碎值（）262028JTGE42T0316坚固性（%）12W12JTGE42T0314洛杉矶磨耗损

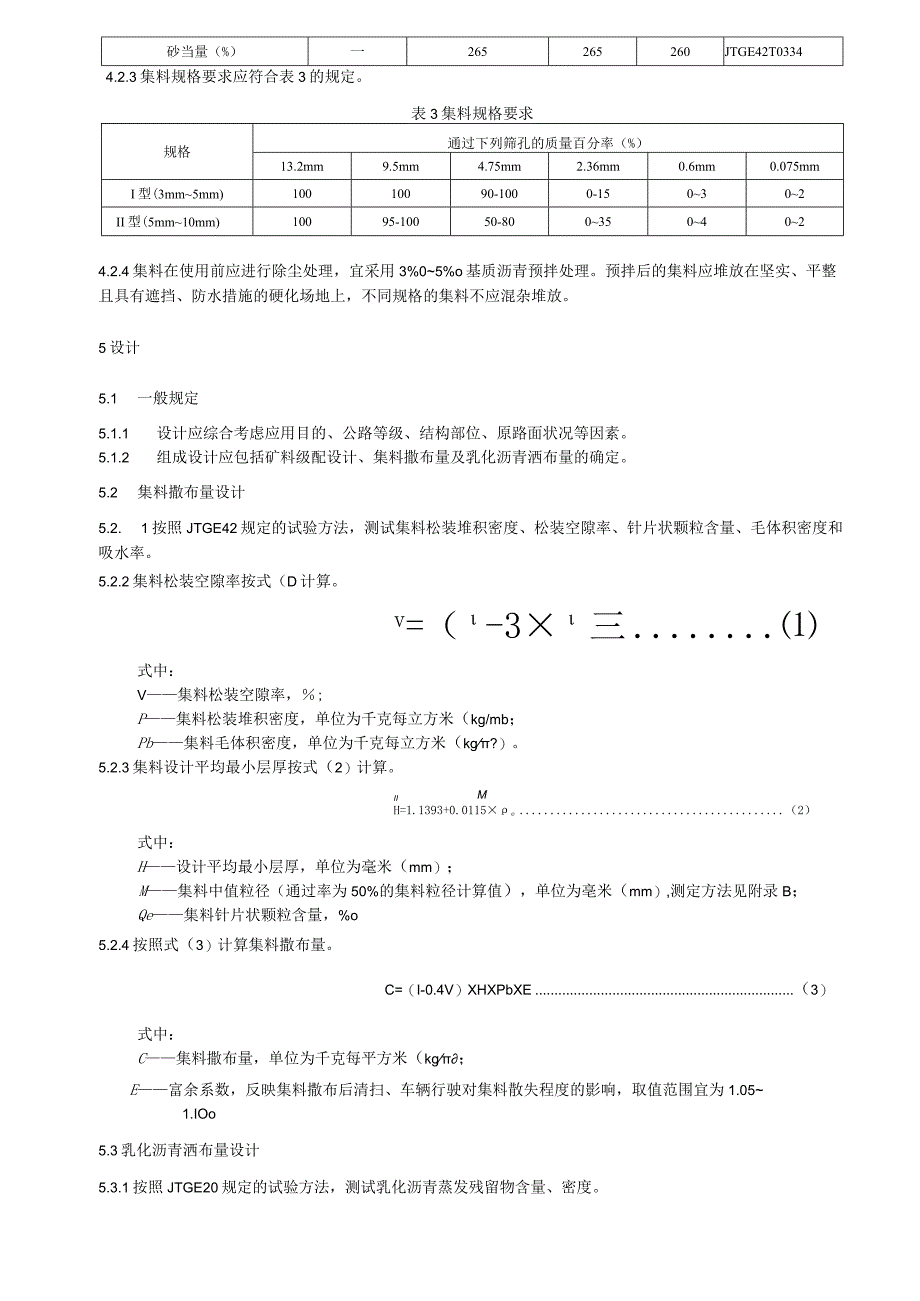

6、失（）一28一JTGE42T0317针片状颗粒含量（%）一151820JTGE42T0312表2集料技术要求（续）试验项目单位高速公路、一级公路二级及以下等级公路试验方法下封层上封层下封层与沥青的黏附性级力424JTGE42T0616水洗法VO.075nun颗粒含量（90WlWlJTGE42T0310软石含量（%）223JTGE42T0320砂当量（%）一265265260JTGE42T03344.2.3集料规格要求应符合表3的规定。表3集料规格要求规格通过下列筛孔的质量百分率（%）13.2mm9.5mm4.75mm2.36mm0.6mm0.075mmI型(3mm5mm)10010090-10
7、00-150302II型(5mm10mm)10095-10050-8003504024.2.4集料在使用前应进行除尘处理，宜采用3%05%o基质沥青预拌处理。预拌后的集料应堆放在坚实、平整且具有遮挡、防水措施的硬化场地上，不同规格的集料不应混杂堆放。5设计5.1 一般规定5.1.1 设计应综合考虑应用目的、公路等级、结构部位、原路面状况等因素。5.1.2 组成设计应包括矿料级配设计、集料撒布量及乳化沥青洒布量的确定。5.2 集料撒布量设计5.2. 1按照JTGE42规定的试验方法，测试集料松装堆积密度、松装空隙率、针片状颗粒含量、毛体积密度和吸水率。5.2.2集料松装空隙率按式（D计算。v=（
8、-3三式中：V集料松装空隙率，;P集料松装堆积密度，单位为千克每立方米（kg/mb；Pb集料毛体积密度，单位为千克每立方米（kg?）。5.2.3集料设计平均最小层厚按式（2）计算。mH=1.1393+0.0115e（2）式中：H设计平均最小层厚，单位为毫米（mm）；M集料中值粒径（通过率为50%的集料粒径计算值），单位为亳米（mm）,测定方法见附录B；Qe集料针片状颗粒含量，%o5.2.4按照式（3）计算集料撒布量。C=（I-0.4V）XHXPbXE（3）式中：C集料撒布量，单位为千克每平方米（kg；E富余系数，反映集料撒布后清扫、车辆行驶对集料散失程度的影响，取值范围宜为1.051.IOo5
9、.3乳化沥青洒布量设计5.3.1按照JTGE20规定的试验方法，测试乳化沥青蒸发残留物含量、密度。5.3.2按照式（4）计算乳化沥青洒布量。（0.4XHXVXT+S+力）XpCa-R式中：Ca乳化沥青洒布量，单位为千克每平方米（kg/）；Te交通量修正系数，按照表4取值；S路面状况修正系数，按照表5取值；A集料吸收系数，宜为1%2乐Pa乳化沥青蒸发残留物密度，单位为千克每立方米（kg?）。R乳化沥青蒸发残留物含量，表4交通量修正系数（）年平均日交通量（AADT）修正系数7；100000.80-0.85表5路面状况修正系数（三）路面状态修正系数S黑色，泛油-0.04-0.30平整，无坑槽0轻微渗
10、水、轻微氧化0.10-0.15中度麻面、老化、渗水0.20-0.30严重麻面、老化、海水0.35-0.455.4 集料覆盖率上封层宜选用II型级配，集料覆盖率宜为90%95%.下封层宜选用I型级配，集料覆盖率宜为70%85%。5.5 撒（洒）布量确定5.5.1施工前，应结合试验段确定乳化沥青洒布量和集料撒布量。5.5.2当无试验资料时，可按照表6确定集料撒布量及乳化沥青洒布量。表6集料撒布量及乳化沥青洒布量单位为kg/m?规格集料撒布量乳化沥青洒布量上封层下封层上封层下封层I型（3mm5mm）一681.72.0II型（5mm10mm）9-111.61.8一6施工6.1 一般规定施工期内日最低气
11、温应高于15C,且不应在雨天施工。6.2 设备要求6. 2.1沥青路面再生型拖刷封层施工应配置沥青洒布车（异步施工）、集料撒布车（异步施工）或同步碎石封层车（同步施工）、轮胎压路机、路面清扫车、路面吸尘车等设备。7. 2.2同步碎石封层车应装备沥青洒布量和集料撒布量自动控制系统,洒（撒）布作业宽度不小于3.0m且可调节。8. 2.3异步施工时乳化沥青洒布车和集料撒布车均应具有精确计量系统。拖刷装置应具备自由升降功能，方便调整拖刷装置与地面之间距离。6. 2.4轮胎压路机应不小于25t。6.3 施工准备6. 3.1施工上封层前应对原路面进行检查或质量评定，原路面应干燥且没有结构性破坏，对坑槽、拥
12、包、5n三以上裂缝和IOnlnI以上车辙等病害应进行预处理。7. 3.2对于下封层及铺设在基层顶面的应力吸收层，施工前应对基层表面进行清扫及打毛处理；对于基层，应喷洒透层油。8. 3.3原路面（基层）表面应清扫干净。对于上封层应清除凸起的标线、标识和裂缝中的灰尘、浮石等杂物；对道路人工构造物、标线、路缘石等外露部分进行遮挡防护，避免污染；对下封层应清除灰尘、浮石等杂物。9. 3.4应对封层车的性能、标定、设定及辅助施工车辆配套情况、性能等进行检查。在确认材料、设备符合要求后，方可施工。6.4 试验段6.4.1试验段长度一般不小于200m,6.4.2根据试验段确定乳化沥青洒布量、集料撒布量、喷洒
13、管高度、集料撒布高度、各个阀门的开度、温度控制、封层车的行驶速度等技术参数。6.5施工工艺6.5.1同步施工的工艺如下。a）同步施工时，根据路幅宽度调整封层车喷洒宽度，应首先沿着路幅的外侧开始，然后逐渐向路幅内侧施工；设超高的平曲线段，同步碎石封层机应首先沿着路幅的内侧开始，然后逐渐向路幅外侧施工。b）同步施工时，宜在旧路面上设置同步碎石封层车的行走方向引导措施。同步碎石封层车应平稳、匀速行驶，作业速度宜为6km/h12km/h。6.5.2异步施工的工艺如下。a）异步施工时首先启动车轮升降，将水平支撑架降落到合适位置，车轮升起到预定状态。b）异步施工时固定好拖刷装置的角度，依据实际工作幅宽，确
