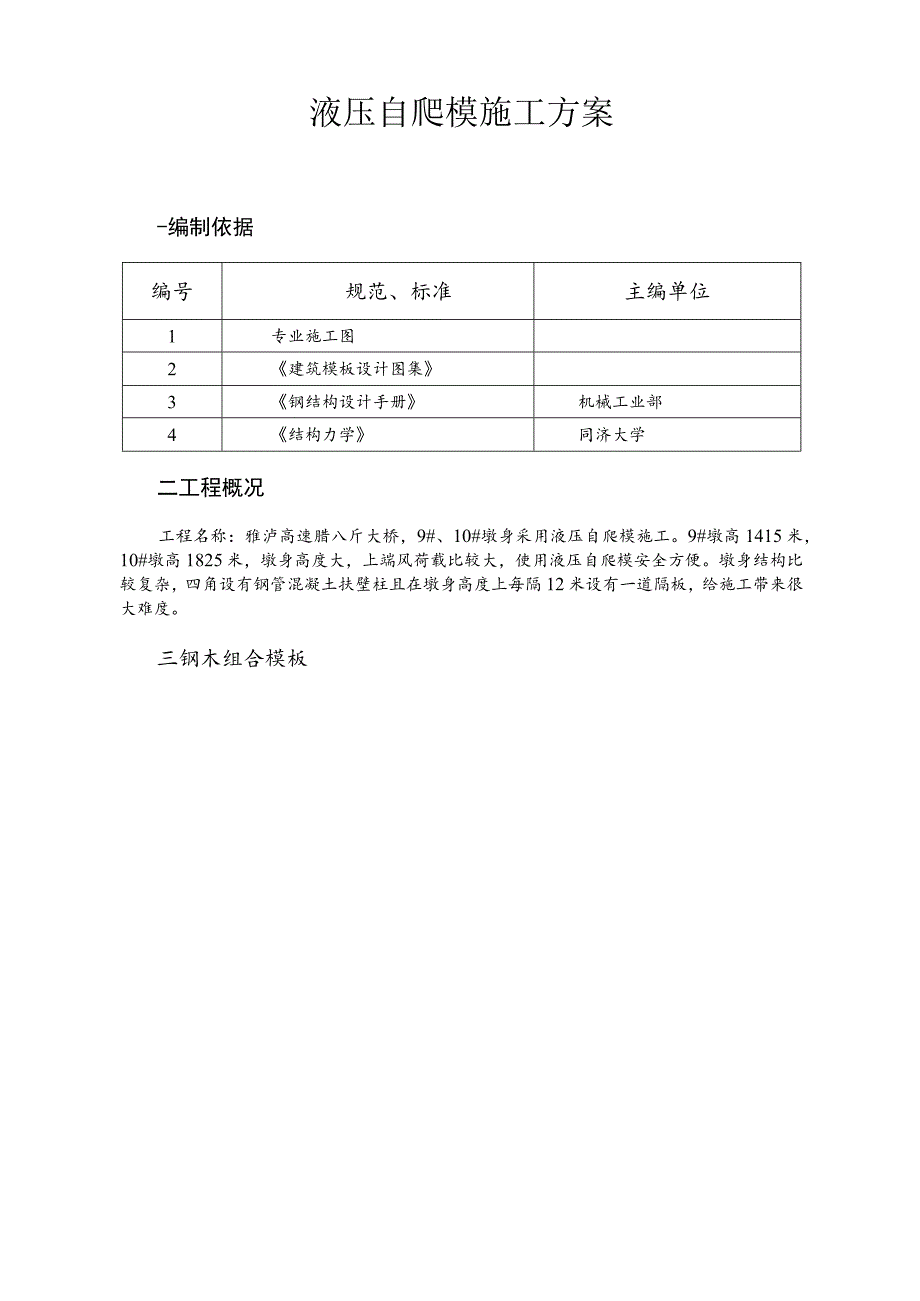

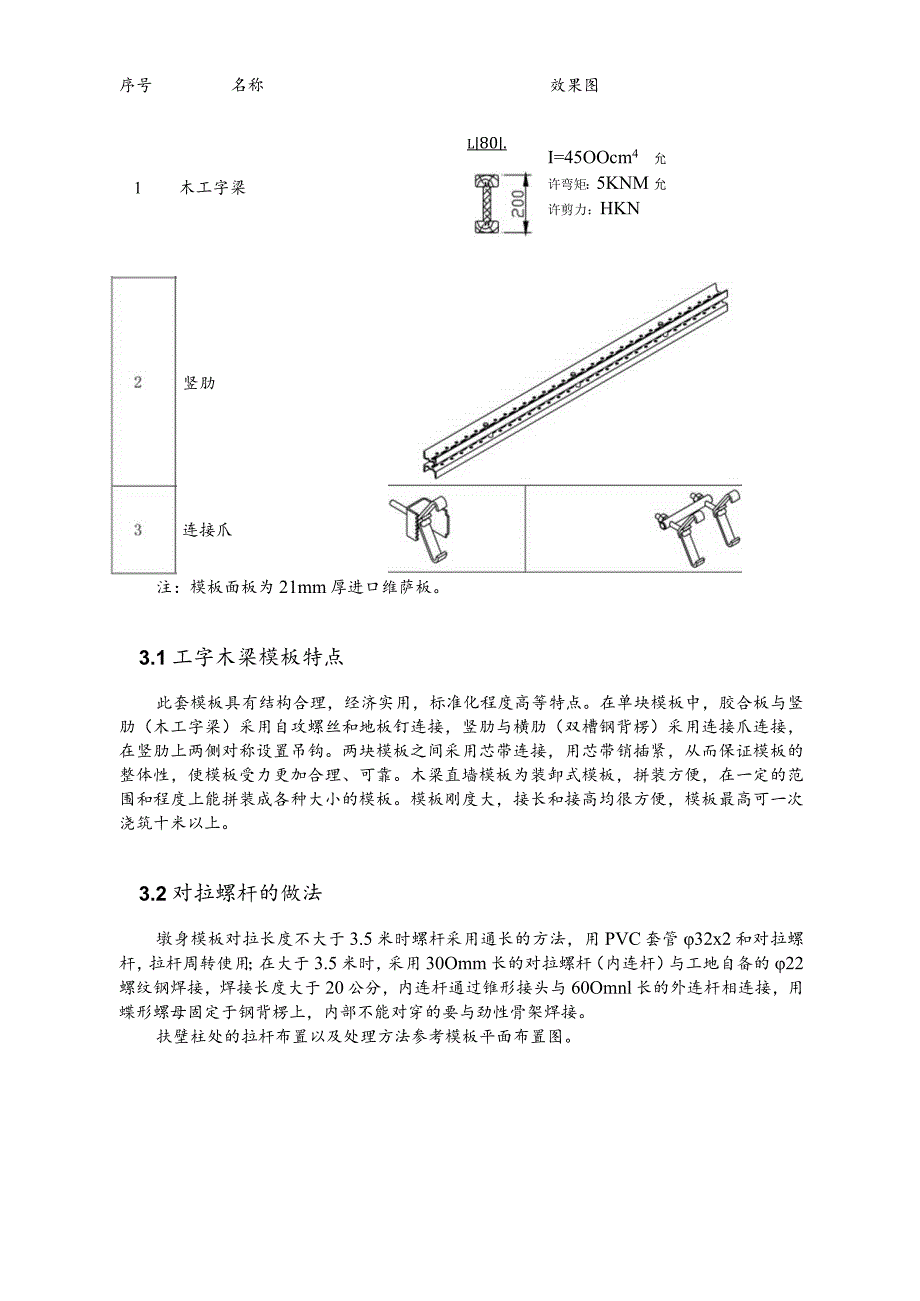

1、液压自爬模施工方案-编制依据编号规范、标准主编单位1专业施工图2建筑模板设计图集3钢结构设计手册机械工业部4结构力学同济大学二工程概况工程名称：雅泸高速腊八斤大桥，9#、10#墩身采用液压自爬模施工。9#墩高1415米，10#墩高1825米，墩身高度大，上端风荷载比较大，使用液压自爬模安全方便。墩身结构比较复杂，四角设有钢管混凝土扶壁柱且在墩身高度上每隔12米设有一道隔板，给施工带来很大难度。三钢木组合模板序号名称效果图1木工字梁l80.I=45OOcm4 允许弯矩：5KNM 允许剪力：HKN竖肋连接爪注：模板面板为21mm厚进口维萨板。3.1工字木梁模板特点此套模板具有结构合理，经济实用，标
2、准化程度高等特点。在单块模板中，胶合板与竖肋（木工字梁）采用自攻螺丝和地板钉连接，竖肋与横肋（双槽钢背楞）采用连接爪连接，在竖肋上两侧对称设置吊钩。两块模板之间采用芯带连接，用芯带销插紧，从而保证模板的整体性，使模板受力更加合理、可靠。木梁直墙模板为装卸式模板，拼装方便，在一定的范围和程度上能拼装成各种大小的模板。模板刚度大，接长和接高均很方便，模板最高可一次浇筑十米以上。3.2对拉螺杆的做法墩身模板对拉长度不大于3.5米时螺杆采用通长的方法，用PVC套管32x2和对拉螺杆，拉杆周转使用；在大于3.5米时，采用30Omm长的对拉螺杆（内连杆）与工地自备的22螺纹钢焊接，焊接长度大于20公分，内

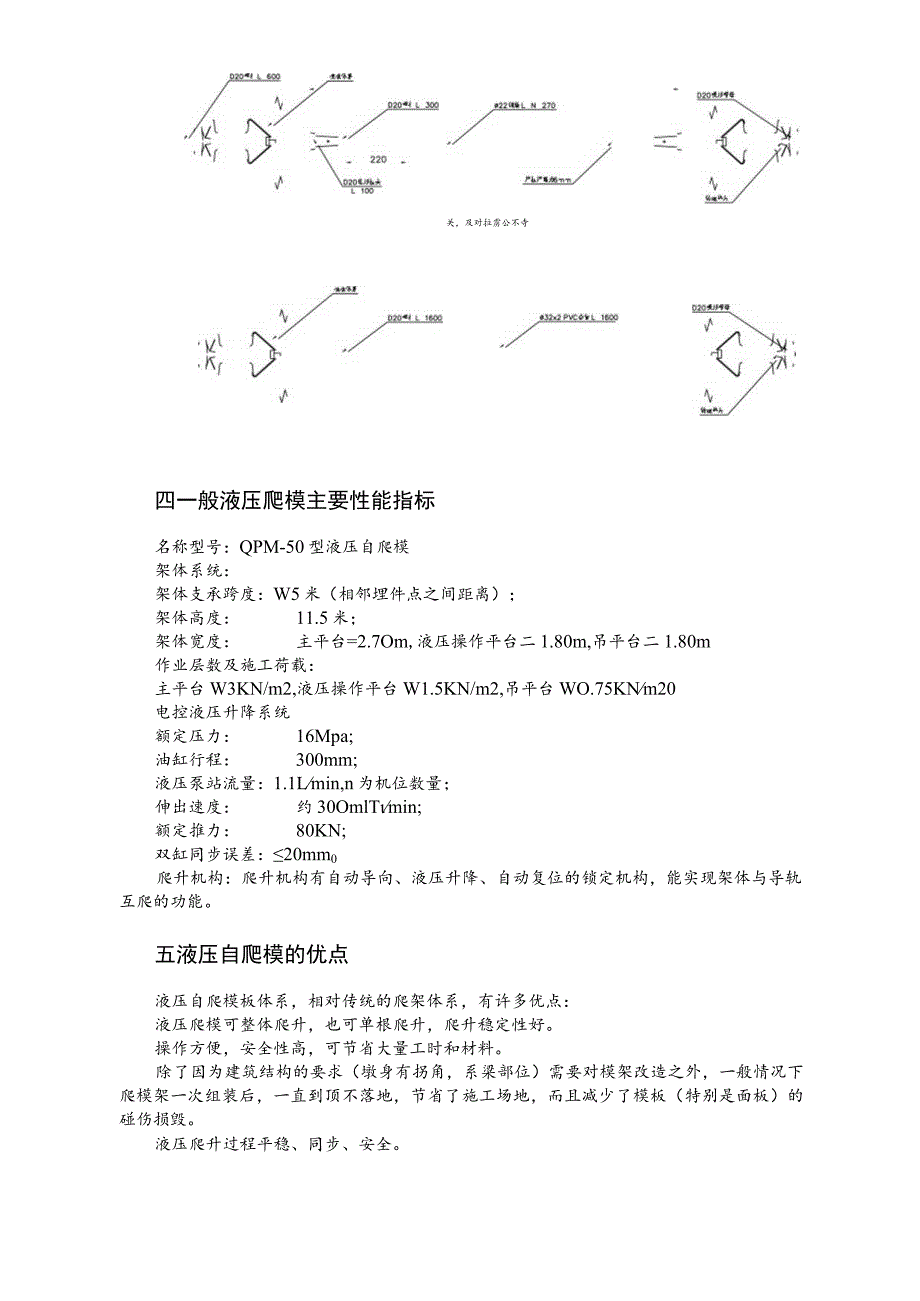

3、连杆通过锥形接头与60Omnl长的外连杆相连接，用蝶形螺母固定于钢背楞上，内部不能对穿的要与劲性骨架焊接。扶壁柱处的拉杆布置以及处理方法参考模板平面布置图。关，及对拉雳公不寺四四一般液压爬模主要性能指标名称型号：QPM-50型液压自爬模架体系统：架体支承跨度：W5米（相邻埋件点之间距离）；架体高度：11.5米；架体宽度：主平台=2.7Om,液压操作平台二1.80m,吊平台二1.80m作业层数及施工荷载：主平台W3KN/m2,液压操作平台W1.5KN/m2,吊平台WO.75KNm20电控液压升降系统额定压力：16Mpa;油缸行程：300mm;液压泵站流量：1.1Lmin,n为机位数量；伸出速度：
4、约30OmlTmin;额定推力：80KN;双缸同步误差：20mm0爬升机构：爬升机构有自动导向、液压升降、自动复位的锁定机构，能实现架体与导轨互爬的功能。五液压自爬模的优点液压自爬模板体系，相对传统的爬架体系，有许多优点：液压爬模可整体爬升，也可单根爬升，爬升稳定性好。操作方便，安全性高，可节省大量工时和材料。除了因为建筑结构的要求（墩身有拐角，系梁部位）需要对模架改造之外，一般情况下爬模架一次组装后，一直到顶不落地，节省了施工场地，而且减少了模板（特别是面板）的碰伤损毁。液压爬升过程平稳、同步、安全。提供全方位的操作平台，施工单位不必为重新搭设操作平台而浪费材料和劳动力。结构施工误差小，纠偏
5、简单，施工误差可逐层消除。爬升速度快，可以提高工程施工速度（平均四天一层），最快的可达到2.5天。模板自爬，原地清理，大大降低塔吊的吊次。六工艺原理自爬模的顶升运动通过液压油缸对导轨和爬架交替顶升来实现。导轨和爬模架互不关联，二者之间可进行相对运动。当爬模架工作时，导轨和爬模架都支撑在埋件支座上，两者之间无相对运动。退模后立即在退模留下的爬锥上安装受力螺栓、挂座体、及埋件支座，调整上下换向盒方向来顶升导轨，待导轨顶升到位，就位于该埋件支座上后，操作人员立即转到吊平台拆除导轨提升后露出的位于吊平台处的埋件支座、爬锥等。在解除爬模架上所有拉接之后就可以开始顶升爬模架，这时候导轨保持不动，调整上下换
6、向盒方向后启动油缸，爬模架就相对于导轨运动，通过导轨和爬模架这种交替附墙，互为提升对方，爬模架即可沿着墙体上预留爬锥逐层提升。七液压自爬模构造液压自爬模板体系的爬升系统主要包括：预埋件部份、导轨部份、液压系统组成。7.1 埋件系统液压自爬模体系的埋件系统包括：埋件板、高强螺杆、爬锥、受力螺栓和埋件支座等。7.1.1 埋件板与高强螺杆埋件板与高强螺杆连接，能使埋件具有很好的抗拉效果，同时也起到省料和节省空间的作用，因为其体积小，免去了在支模时埋件碰钢筋的问题。埋件板大小、拉杆长度及直径须按抗剪和抗拉设计计算确定。7.1.2 爬锥、定住螺栓爬锥和定位螺栓用于埋件板和高强螺杆的定位，胫浇筑前，爬锥通
7、过定位螺栓固定在面板上。7.2 受力螺栓受力螺栓是埋件系统部件中的主要受力部件，要求经过调质处理（达到Rc25-30）,并且经过探伤,确定无热处理裂纹和其他原始裂纹后才允许发货。7.3 3埋件支座埋件支座连接导轨和主梁，它受到施工活荷载、重力荷载、风荷载等荷载的联合作用，具有强的抗垂直力、水平力和弯矩作用。在该工程中由于隔板的影响，针对工程结构特点设置了附墙架。附墙架除用于悬挂液压自爬模外，还承受隔板悬挑部分混凝土的重力，所以在涩筑隔板之前要在附墙架上通长布置20号工字钢，每侧一根，然后将背楞与工字钢之间的间隙用木楔楔紧。由于附墙架比较重，安装时需要吊车配合。7.4 导轨导轨是整个爬模系统的爬
8、升轨道，它由一根工字钢及一组梯档（梯档数量依浇筑高度而定）组焊而成，梯档间距300mm,供上下换向盒将载荷传递到导轨，进而传递到埋件系统上。7.5 液压爬升系统如下图所示，液压爬升系统包括：液压泵、油缸、上换向盒和下换向盒四部分。7.6 5.1动力单元和油缸动力单元和油缸向整个爬模系统提供升降动力。7.7 2上、下换向盒上、下换向盒，是爬架与导就之间进行力传递的重要部件,改变换向盒的方向,可以实现提升爬架或导就的功能转换。1、液压自爬模施工顺序，见图3745（以腊八斤特大桥10#墩为例）:混凝土浇筑完后一拆模后移一安装附着装置T提升导轨一爬升架体一绑扎钢筋T模板清理刷脱模剂T埋件固定一合模T浇
9、筑混凝土。通过步骤162,完成整个墩身外包混凝土的施工。在施工步骤13中（第1节段钢管）使用翻模施工外包混凝土，并预埋好滑模预埋件。施工步骤4,在预埋好的预埋件上组装滑模并开始使用滑模施工，直到整个墩身外包混凝土施工完成。自爬模施工步骤详细说明：步骤13完成1节段的钢管、横撑、斜撑安装，钢管混凝土浇筑，1节段各层钢筋混凝土施工。步骤47完成2节段的钢管、横撑、斜撑安装，钢管混凝土浇筑，2节段各层钢筋混凝土施工。”1:水台第一次i贬成（Q难岚巳）.钠军 吊在Q3K上安装好龙蛤源管皆包括M期.1111 ItM依此循环，步骤6062完成16节段的钢管、横撑、斜撑安装，钢管混凝土浇筑,16节段各层钢筋
10、混凝土施工。f2：费用汽车吊笑I好右电宿梗株）;示H二次次就完”并曲解内标-土.路港集团有最公司追泸15速a合同段措人斤特大标】。#城施工工年I网国IolI1图37施工步骤1、23:L在左右懈之间安装塔吊：第1.第1节段外包褥筋设凝土F及腹板W的混凝土（使用皿合制使”-2,修理好的工第2N段笫1房的预埋件.早H图38施工步骤36LM*JhI.WHW*tlu-.if2*三s图40施工步骤5X巴IM一TyrME=“)一w*ABmnl图41施工步骤6匕W*HBli*mc三y*b7H9:OZiUMZK图42施工步骤716节段幅-2.S|步廉6D:1.循环第2节段短工至灯层完皮；，便用塔吊安装好第16节
11、段雕骨集（包括收界.MH）.fl!.IdSJZbldSkNZN匾凝一诋一12g16书改15节段判161;I耶扎好M小却侪（包括虾板），并植埋肝的皆淖：LM屋加4层腼做混发士及蛀飒歌工2节极IUft图44施工步骤61ZIWW/步H62：1.加扎好第”展创SH包括榭IW）,并U圣好下一步是升的115星件：Z收&K几院就第4S;E外包用能混iAO4.克成墩身能工.es*X232,*虫VlHM富信豪wyss九安全文明施工及管理9.1 一般规定1 .建立安全施工保证体系，落实安全施工岗位责任制。2 .建立健全安全生产责任制，签定安全生产责任书，将目标层层分解落实到人。3 .队伍进场后，所有人员经过项目安
12、全监督部的三级安全教育考试合格后，方可进入现场施工。4 .强化安全法制观念，各项工序施工前必须进行书面安全交底，交底双方签字齐全后交项目安全科检查、存档。5 .落实“安全第一、预防为主”的方针，现场内各种安全标牌齐全、醒目，严禁违章作业及指挥。现场危险地区悬挂“危险”或“禁止通行”的明显标志，夜间设红灯警示。6 .在六级以上大风，灾害性气候发生时，应立即停止模板吊装、安装、拆除等施工作业。7 .施工前，专业责任师必须对工人有安全交底；进入施工现场人员必须戴好安全帽，高空作业必须用安全带，并要系牢。8 .塔师（吊装大模板）等与模板施工有关特殊工种人员必须持证上岗。9 .医生检查认为不适合高空作业
13、者不得进行高空作业。9.2 防止高空坠落1 .做好墩身临边防护及安全网的设置。2 .在现场高空模板施工必须有操作架，操作架上必须铺跳板，绑好防护栏杆及踢脚板，尤其是平台与建筑物之间的缝隙，支架爬升前必须拆除，爬升后马上恢复。在极特殊情况下，难以搭设防护架时操作人员需挂好安全带。只拆模时操作人员必须挂好、系好安全带。3 .外围临边施工要特别引起重视，操作架、安全网（水平及竖向）等必须符合安全规范及有关规定的要求，严防高空坠落。4 .严禁上下同时交叉作业，严防高空坠物。5 .经常检查支设模板钓钩、斜支撑及平台连接处螺栓是否松动，发现问题及时组织处理。9.3 防止物体打击1 .模板架料堆放架、支撑架
