《研究开发内容及主要创新点.docx》由会员分享，可在线阅读，更多相关《研究开发内容及主要创新点.docx（4页珍藏版）》请在第壹文秘上搜索。

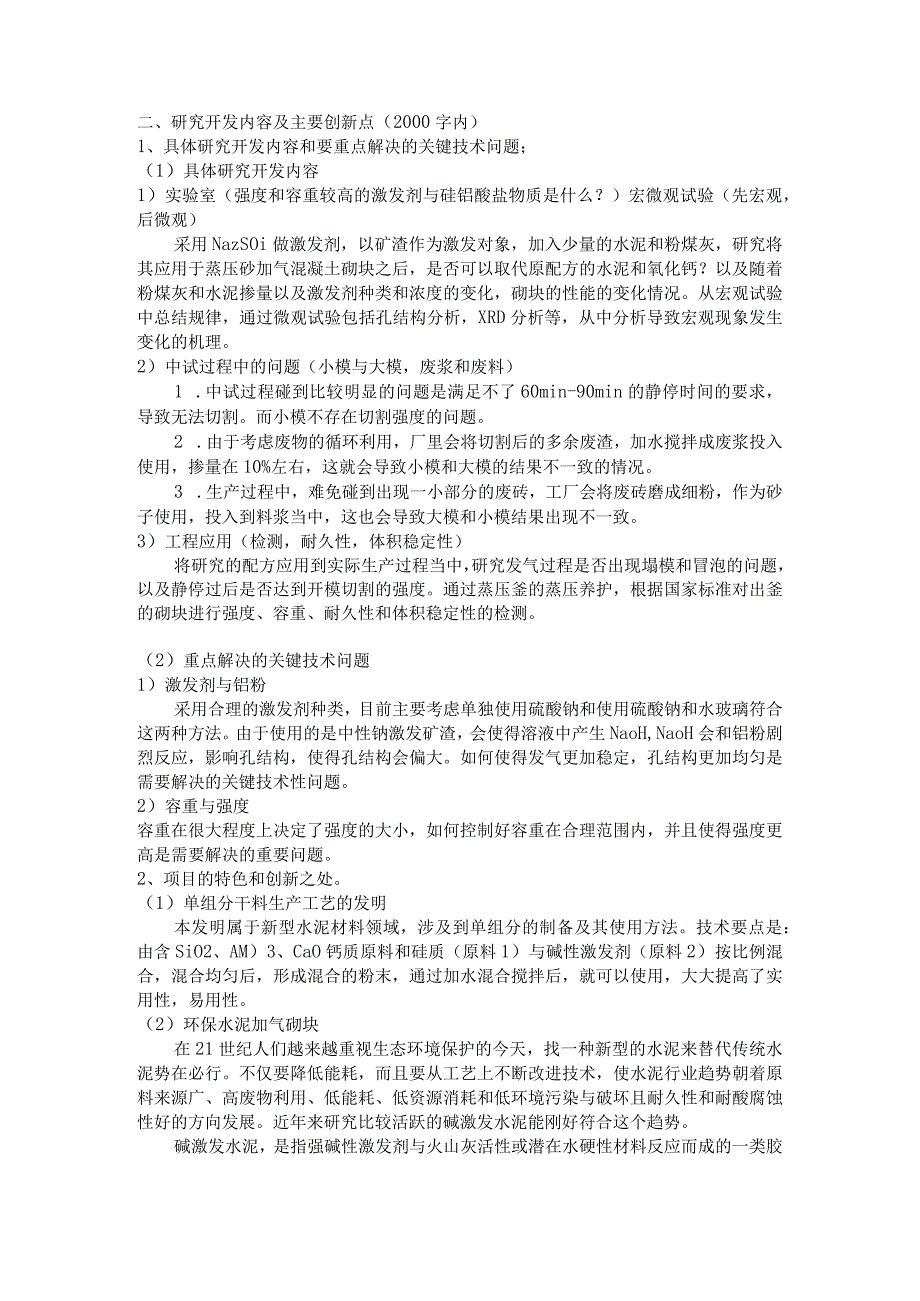

1、二、研究开发内容及主要创新点（2000字内）1、具体研究开发内容和要重点解决的关键技术问题；（1）具体研究开发内容1）实验室（强度和容重较高的激发剂与硅铝酸盐物质是什么？）宏微观试验（先宏观，后微观）采用NazSOi做激发剂，以矿渣作为激发对象，加入少量的水泥和粉煤灰，研究将其应用于蒸压砂加气混凝土砌块之后，是否可以取代原配方的水泥和氧化钙？以及随着粉煤灰和水泥掺量以及激发剂种类和浓度的变化，砌块的性能的变化情况。从宏观试验中总结规律，通过微观试验包括孔结构分析，XRD分析等，从中分析导致宏观现象发生变化的机理。2）中试过程中的问题（小模与大模，废浆和废料）1 .中试过程碰到比较明显的问题是满
2、足不了60min-90min的静停时间的要求，导致无法切割。而小模不存在切割强度的问题。2 .由于考虑废物的循环利用，厂里会将切割后的多余废渣，加水搅拌成废浆投入使用，掺量在10%左右，这就会导致小模和大模的结果不一致的情况。3 .生产过程中，难免碰到出现一小部分的废砖，工厂会将废砖磨成细粉，作为砂子使用，投入到料浆当中，这也会导致大模和小模结果出现不一致。3）工程应用（检测，耐久性，体积稳定性）将研究的配方应用到实际生产过程当中，研究发气过程是否出现塌模和冒泡的问题，以及静停过后是否达到开模切割的强度。通过蒸压釜的蒸压养护，根据国家标准对出釜的砌块进行强度、容重、耐久性和体积稳定性的检测。（
3、2）重点解决的关键技术问题1）激发剂与铝粉采用合理的激发剂种类，目前主要考虑单独使用硫酸钠和使用硫酸钠和水玻璃符合这两种方法。由于使用的是中性钠激发矿渣，会使得溶液中产生NaoH,NaoH会和铝粉剧烈反应，影响孔结构，使得孔结构会偏大。如何使得发气更加稳定，孔结构更加均匀是需要解决的关键技术性问题。2）容重与强度容重在很大程度上决定了强度的大小，如何控制好容重在合理范围内，并且使得强度更高是需要解决的重要问题。2、项目的特色和创新之处。（1）单组分干料生产工艺的发明本发明属于新型水泥材料领域，涉及到单组分的制备及其使用方法。技术要点是：由含SiO2、AM）3、CaO钙质原料和硅质（原料1）与碱
4、性激发剂（原料2）按比例混合，混合均匀后，形成混合的粉末，通过加水混合搅拌后，就可以使用，大大提高了实用性，易用性。（2）环保水泥加气砌块在21世纪人们越来越重视生态环境保护的今天，找一种新型的水泥来替代传统水泥势在必行。不仅要降低能耗，而且要从工艺上不断改进技术，使水泥行业趋势朝着原料来源广、高废物利用、低能耗、低资源消耗和低环境污染与破坏且耐久性和耐酸腐蚀性好的方向发展。近年来研究比较活跃的碱激发水泥能刚好符合这个趋势。碱激发水泥，是指强碱性激发剂与火山灰活性或潜在水硬性材料反应而成的一类胶凝材料。具有火山灰活性和潜在水硬性的材料通常是硅铝酸盐原料，包括各种纯天然的硅铝酸盐矿物和工业废渣，

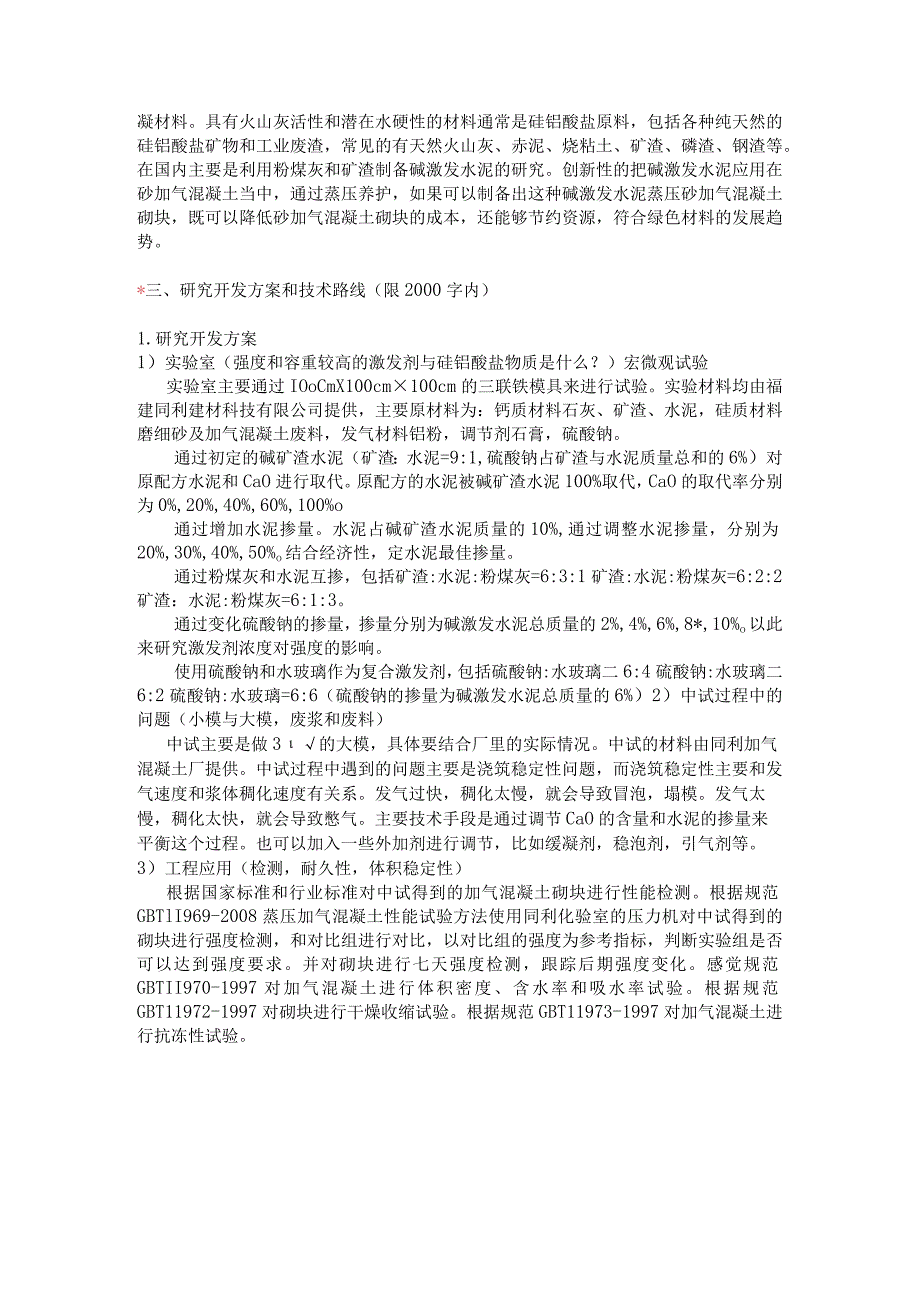

5、常见的有天然火山灰、赤泥、烧粘土、矿渣、磷渣、钢渣等。在国内主要是利用粉煤灰和矿渣制备碱激发水泥的研究。创新性的把碱激发水泥应用在砂加气混凝土当中，通过蒸压养护，如果可以制备出这种碱激发水泥蒸压砂加气混凝土砌块，既可以降低砂加气混凝土砌块的成本，还能够节约资源，符合绿色材料的发展趋势。*三、研究开发方案和技术路线（限2000字内）1.研究开发方案1）实验室（强度和容重较高的激发剂与硅铝酸盐物质是什么？）宏微观试验实验室主要通过IOoCmX100cm100cm的三联铁模具来进行试验。实验材料均由福建同利建材科技有限公司提供，主要原材料为：钙质材料石灰、矿渣、水泥，硅质材料磨细砂及加气混凝土废料，
6、发气材料铝粉，调节剂石膏，硫酸钠。通过初定的碱矿渣水泥（矿渣：水泥=9:1,硫酸钠占矿渣与水泥质量总和的6%）对原配方水泥和CaO进行取代。原配方的水泥被碱矿渣水泥100%取代，CaO的取代率分别为0%,20%,40%,60%,100%o通过增加水泥掺量。水泥占碱矿渣水泥质量的10%,通过调整水泥掺量，分别为20%,30%,40%,50%o结合经济性，定水泥最佳掺量。通过粉煤灰和水泥互掺，包括矿渣:水泥:粉煤灰=6:3:1矿渣:水泥:粉煤灰=6:2:2矿渣：水泥:粉煤灰=6:1:3。通过变化硫酸钠的掺量，掺量分别为碱激发水泥总质量的2%,4%,6%,8*,10%o以此来研究激发剂浓度对强度的影

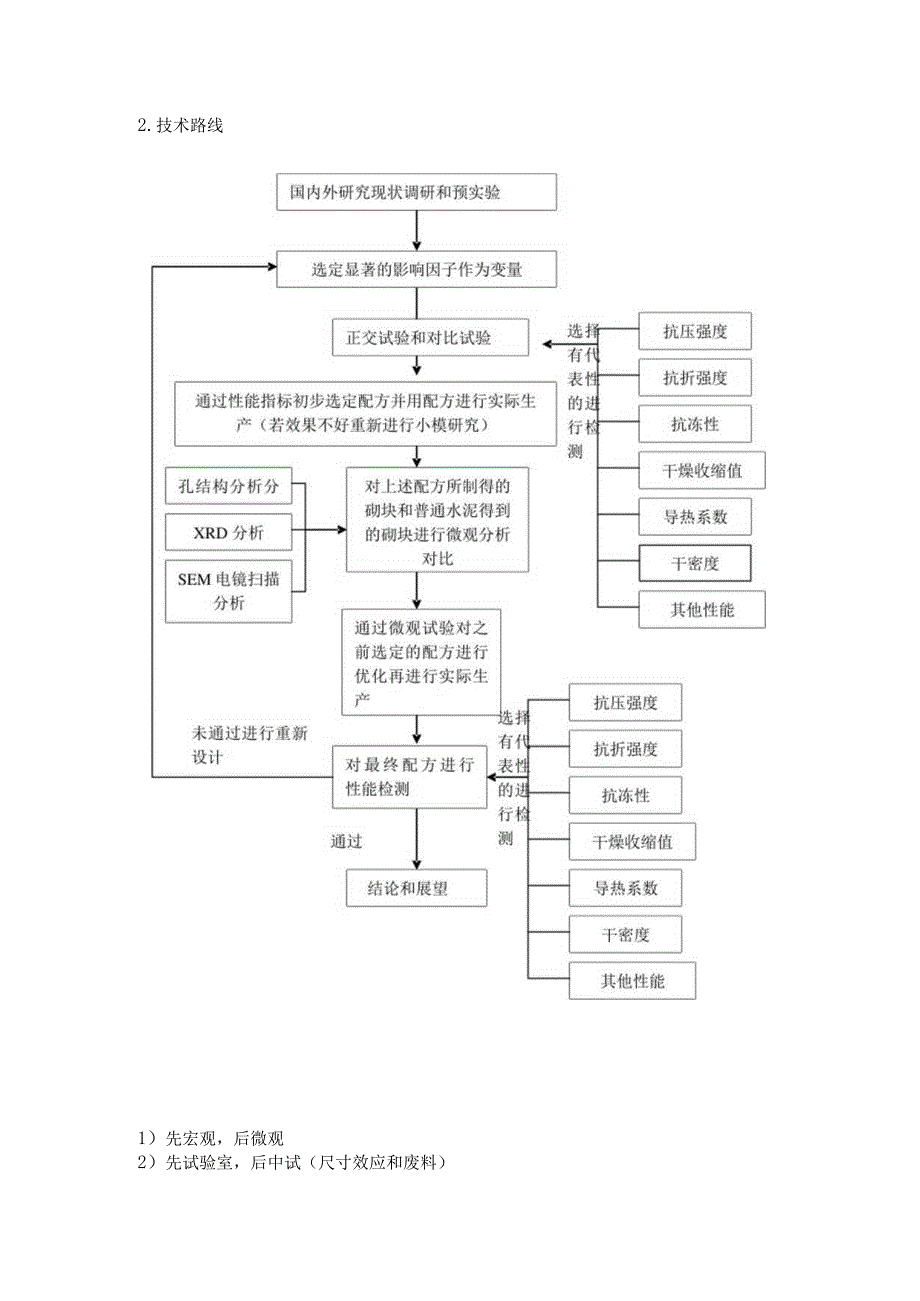

7、响。使用硫酸钠和水玻璃作为复合激发剂，包括硫酸钠:水玻璃二6:4硫酸钠:水玻璃二6:2硫酸钠:水玻璃=6:6（硫酸钠的掺量为碱激发水泥总质量的6%）2）中试过程中的问题（小模与大模，废浆和废料）中试主要是做3的大模，具体要结合厂里的实际情况。中试的材料由同利加气混凝土厂提供。中试过程中遇到的问题主要是浇筑稳定性问题，而浇筑稳定性主要和发气速度和浆体稠化速度有关系。发气过快，稠化太慢，就会导致冒泡，塌模。发气太慢，稠化太快，就会导致憋气。主要技术手段是通过调节CaO的含量和水泥的掺量来平衡这个过程。也可以加入一些外加剂进行调节，比如缓凝剂，稳泡剂，引气剂等。3）工程应用（检测，耐久性，体积稳定性）根据国家标准和行业标准对中试得到的加气混凝土砌块进行性能检测。根据规范GBTlI969-2008蒸压加气混凝土性能试验方法使用同利化验室的压力机对中试得到的砌块进行强度检测，和对比组进行对比，以对比组的强度为参考指标，判断实验组是否可以达到强度要求。并对砌块进行七天强度检测，跟踪后期强度变化。感觉规范GBTII970-1997对加气混凝土进行体积密度、含水率和吸水率试验。根据规范GBT11972-1997对砌块进行干燥收缩试验。根据规范GBT11973-1997对加气混凝土进行抗冻性试验。2.技术路线1）先宏观，后微观2）先试验室，后中试（尺寸效应和废料）3）先找出规律后产业化
