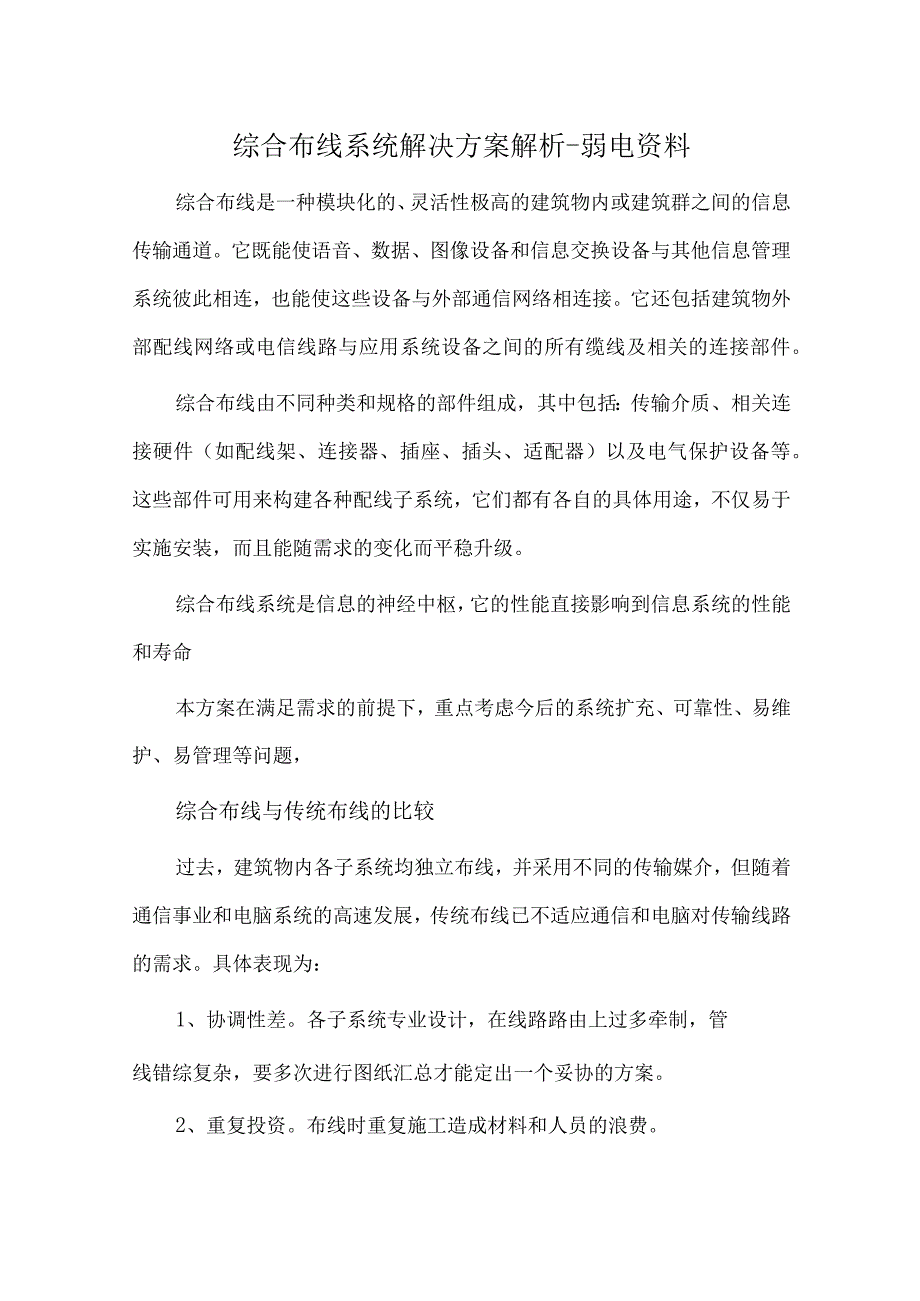

1、综合布线系统解决方案解析-弱电资料综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。它既能使语音、数据、图像设备和信息交换设备与其他信息管理系统彼此相连，也能使这些设备与外部通信网络相连接。它还包括建筑物外部配线网络或电信线路与应用系统设备之间的所有缆线及相关的连接部件。综合布线由不同种类和规格的部件组成，其中包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电气保护设备等。这些部件可用来构建各种配线子系统，它们都有各自的具体用途，不仅易于实施安装，而且能随需求的变化而平稳升级。综合布线系统是信息的神经中枢，它的性能直接影响到信息系统的性能和寿命本方

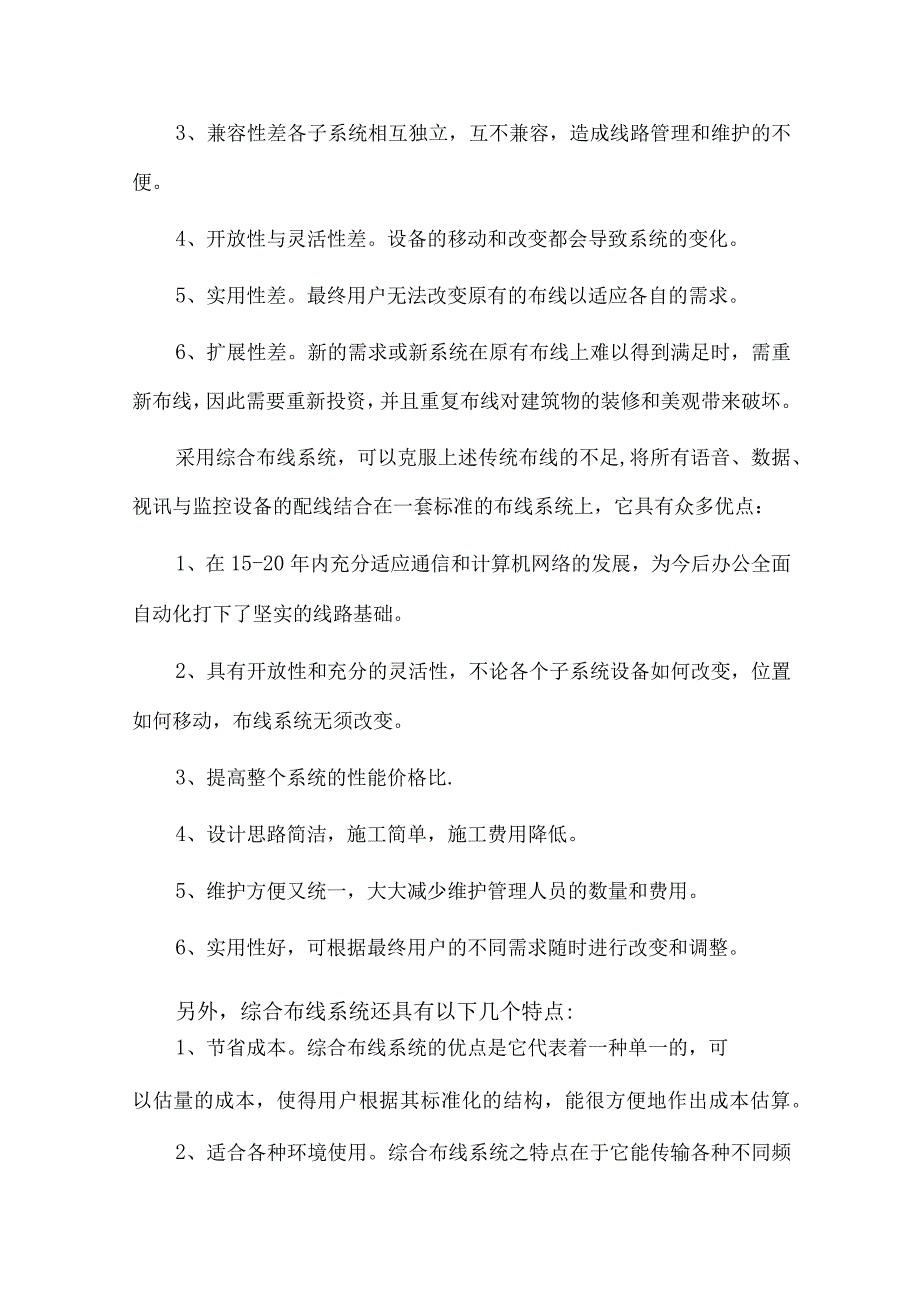

2、案在满足需求的前提下，重点考虑今后的系统扩充、可靠性、易维护、易管理等问题，综合布线与传统布线的比较过去，建筑物内各子系统均独立布线，并采用不同的传输媒介，但随着通信事业和电脑系统的高速发展，传统布线已不适应通信和电脑对传输线路的需求。具体表现为：1、协调性差。各子系统专业设计，在线路路由上过多牵制，管线错综复杂，要多次进行图纸汇总才能定出一个妥协的方案。2、重复投资。布线时重复施工造成材料和人员的浪费。3、兼容性差各子系统相互独立，互不兼容，造成线路管理和维护的不便。4、开放性与灵活性差。设备的移动和改变都会导致系统的变化。5、实用性差。最终用户无法改变原有的布线以适应各自的需求。6、扩展性
3、差。新的需求或新系统在原有布线上难以得到满足时，需重新布线，因此需要重新投资，并且重复布线对建筑物的装修和美观带来破坏。采用综合布线系统，可以克服上述传统布线的不足,将所有语音、数据、视讯与监控设备的配线结合在一套标准的布线系统上，它具有众多优点：1、在15-20年内充分适应通信和计算机网络的发展，为今后办公全面自动化打下了坚实的线路基础。2、具有开放性和充分的灵活性，不论各个子系统设备如何改变，位置如何移动，布线系统无须改变。3、提高整个系统的性能价格比.4、设计思路简洁，施工简单，施工费用降低。5、维护方便又统一，大大减少维护管理人员的数量和费用。6、实用性好，可根据最终用户的不同需求随时
4、进行改变和调整。另外，综合布线系统还具有以下几个特点:1、节省成本。综合布线系统的优点是它代表着一种单一的，可以估量的成本，使得用户根据其标准化的结构，能很方便地作出成本估算。2、适合各种环境使用。综合布线系统之特点在于它能传输各种不同频率的通信信号、弱电电流，并为不同的系统生产商提供适合的运行环境，使不同的弱电信号能在布线系统中畅通无阻地传递。并可以通过其管理子系统任意调整各类信号的路由。3、开放型系统设计。布线系统能为目前市场上各种传输系统提供一个完全开放的环境，采用的标准全部是国际通用标准，绝无不兼容之情况。4、未来保障。综合布线系统除了为用户提供布线产品长期的质量保证外，更重要的是保证

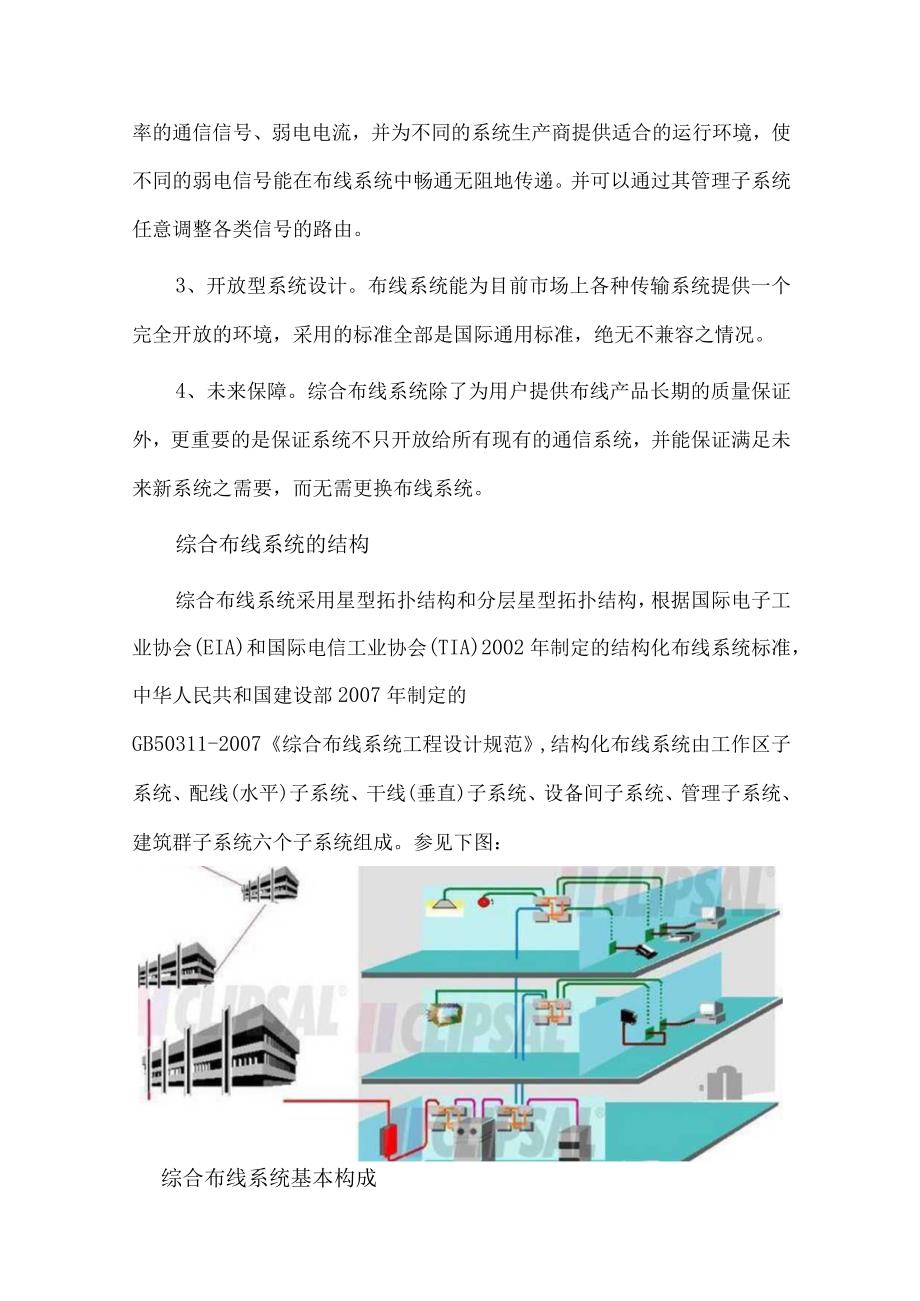

5、系统不只开放给所有现有的通信系统，并能保证满足未来新系统之需要，而无需更换布线系统。综合布线系统的结构综合布线系统采用星型拓扑结构和分层星型拓扑结构，根据国际电子工业协会(EIA)和国际电信工业协会(TIA)2002年制定的结构化布线系统标准，中华人民共和国建设部2007年制定的GB50311-2007综合布线系统工程设计规范,结构化布线系统由工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备间子系统、管理子系统、建筑群子系统六个子系统组成。参见下图：综合布线系统基本构成1、工作区子系统:工作区子系统一个独立的需要设置终端设备(TE)的区域宜划分为一个工作区。工作区应由配线子系统的信息
6、插座模块(TO)延伸到终端设备处的连接缆线及适配器组成。2、配线(水平)子系统：配线(水平)子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备(FD)的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。3、干线(垂直)子系统：干线(垂直)子系统应由设备间至电信间的干线电缆和光缆，安装在设备间的建筑物配线设备(BD)及设备缆线和跳线组成。4、建筑群子系统：建筑群子系统应由连接多个建筑物之间的主干电缆和光缆、建筑群配线设备（CD）及设备缆线和跳线组成。5、设备间子系统：设备间子系统是在每幢建筑物的适当地点进行网络管理和信息交换的场地。对于综合布线系统工程设计，设备间主要安装建筑物配
7、线设备。电话交换机、计算机主机设备及入口设施也可与配线设备安装在一起。6、进线间：进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。管理：管理应对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按-定的模式进行标识和记录。注：配线子系统中可以设置集合点（CP点），也可不设置集合点。系统设计原则*的结构化综合布线系统（PDS）的建设是一个综合的、统一的信息系统工程，将满足当前和将来网络通讯技术的发展，实现语音、数据和图像信息的传输。本方案将提供全面完整,可扩展性强的解决方案，以实现系统实施灵活性和连贯性。方案在设计中充分理解用户对智能化工程
8、建设的要求，对系统现在以及将来的应用及连接需求进行综合分析，在系统需要扩容和扩展时而进行下一步实施时，可以方便并且平滑的实现。本方案将提供全面完整和扩展性强的解决方案，以实现系统实施灵活性和连贯性。方案在设计中充分理解用户对智能化工程建设的要求，对系统现在以及将来的应用及连接需求进行综合分析，在系统需要扩容和扩展时而进行下一步实施时，可以方便并且平滑的实现。为了满足的需求，本综合布线系统方案设计遵循以下原则：1、兼容性：这是结构化布线系统的首要特性，兼容性是指其设备可以用于多种系统中的性能。由于结构化布线接口采用标准化设计,可支持不同厂家、不同类型的设备。2、开放性：结构化布线系统使用开放式体
9、系结构，符合国际上流行的标准。系统对国际上所有著名的厂商的产品开放，提供一个开放的硬件平台。3、扩展性：设计时必须考虑系统的可扩展性，避免业主以后需要升级造成不必要的设备浪费。4、可靠性：采用高品质的材料和组合压接方式构成一套高标准的信息通道。所有的器件均通过ISO认证，每条信息通道都采用专用仪器校核线路阻抗、衰减率、串扰等电气性能，以保证传输质量。布线系统全部采用星型物理拓扑结构，点到点的连接，任何一条线路的故障都不影响其他线路的运行，同时也为线路维护和故障检修提供了极大的方便，从而保证了系统可靠的运行。5、先进性：综合布线系统应用极具弹性，采用双绞线或双绞线与光缆混合布线方式，构成一套合理
10、的、完整的布线系统。所有布线均采用世界上最新的通信标准。信道连接符合BTSDN设计标准，按八芯双绞线配置。6、经济性：综合布线过程对各种线缆统一规划、统一施工安装的过程，减少了不必要的重复布线、重复施工，节约了线材.，节省了人工，从整体上讲节省了投资，提高了效益。综合布线系统产品的一般选型原则选择良好的综合布线产品和科学的设计、精心的施工是智能化建筑的“百年大计”。就我国现在的情况来看，目前，在国内市场上的产品很多。在众多的产品当中，大多数都符合标准的外型尺寸，但电气性能、结构特征以及符合EIATIA568B标准的可靠性指标也是十分重要的，常易被人们所忽视。因此在选用产品的时候，要选用其中一家
11、有专业机构认证和符合标准的产品，不建议在一个工程项目中选用多家产品，否则在系统的可靠性方面达不到要求，会影响整个布线系统的效果，难以保护用户的投资。因为综合布线正是为统一形形色色弱电系统的纷争和不一致、不灵活而创立的，如果在布线系统中再出现传输性能和电气参数不一致的多家产品，则恰好是与综合布线的初衷所背道而驰的。因此，选择一致性的、高性能的布线材料是综合布线重要的一环。综合布线系统设计方案本设计方案综合布线系统需求概述1、客户需求分析及设计此次的综合布线系统设计建筑为一栋5层办公楼，层高3.5米,楼长40米，楼宽30米，弱电井设于楼的一角，配线间与弱电井在同一角，为10平方米小房间，水平电缆最
12、长LnIaX=60米，最短Lminn5米。总机房的位置：网络总机房的位置依据弱电设计图纸，设置在1层的通信及网络机房。电话总机房的位置依据弱电设计图纸，设置在1层的通信及网络机房。弱电间的配置：弱电井作为弱电管理和走线的通道，考虑节约走线和管理的方便及水平走线距离的限制。在本方案中2-5层每层设一个管理间，具体位置见图纸。综合布线系统设计如下：每层各40个语音点，60个数据点；2-5每层设置一个楼层管理间，分管各层信息点；一层设置一个大楼主设备间，分管一层信息点及垂直主干，语音主干采用3类25对大对数电缆，数据主干采用四芯室内多模光缆，另外主设备间预留200对市话缆进线。系统设计为数据采用6类
13、系统，语音采用超五类系统。每层的弱电间和设备间的数量如下表：序号楼层弱电间数量设备间数量11层1个22层1个33层1个44层1个55层1个水平子系统的数据点采用6类网络线缆，语音点位采用超5类网络线缆，所有线缆汇聚到管理间。6类网络线缆上6类24口网络配线架，超5类网络线缆上超5类24口配线架。网络点和语音点分开配置管理。数据主干采用多模光缆，从1层的网络机房到每个楼层的弱电管理间各敷设1根4芯室内多模光缆。语音主干采用室内3类25对大对数电缆，从1层网络机房至各层管理间各布设2根3类25对大对数线缆。本方案涉及范围为：综合布线系统的设计、供应、安装、接续、测试、验收、系统质保、技术支持、售后
14、服务、培训和认证；协调配合与其他相关专业（建筑、结构、水、风、电、精装修等）的设计、安装工作;协助与本系统相关的各系统，如电话通讯、计算机网络、电视会议、机房等的调试开通工作；管线、桥架的施工进度和质量管理及督促检查。2、综合布线系统的需求考虑各方面的业务需求建立数字通讯系统和千兆网系统。为此建立的结构化布线系统，应能适应并适合业务发展的要求。本综合布线系统要求能支持话音及多种计算机数据系统。其中语音要求支持电话交换机系统，数据传输要求能够传输各种计算机网络信息。根据设计要求，此次综合布线系统投标的核心要求如下：满足相关的国际标准和国家标准；能够支持各种计算机网络设备和电话系统；具有先进性、可
15、靠性、可互换性和扩充性；信息点总数为300点，语音点总数为200个点。综合布线点位配置表面板模块序号单孔双孔电话TP网络TD11层2040406022层2040406033层2040406044层2040406055层20404060合计1002002300本设计方案综合布线系统总体规划说明对计算机网络系统采用集中管理和分区控制的方式。信息点的数量依据甲方需求和房间功能设计，方案选用爱谱华顿的非屏蔽布线系统为解决方案。分数据和语音2个部分，数据部分主干采用爱谱华顿的室内4芯多模光缆，数据水平子系统全部为爱谱华顿的六类非屏蔽布线产品，数据传输速率为250MbPS到桌面，主干数据传输速率为100OMbpso语音部分主干采用爱谱华顿的三类25对非屏蔽双绞线，语音水平子系统全部为爱谱华顿的超五类非屏蔽布线产品，水平部分采用爱谱华顿语音配线产品，可完全满足用户需求。管理子系统配线架采用爱谱华顿六类24口配线架、超五类24口配线架和100对110机架式跳线架，放置于标准机柜。系统采用模块化设计和分层星型网络拓扑结构。由工作区子
