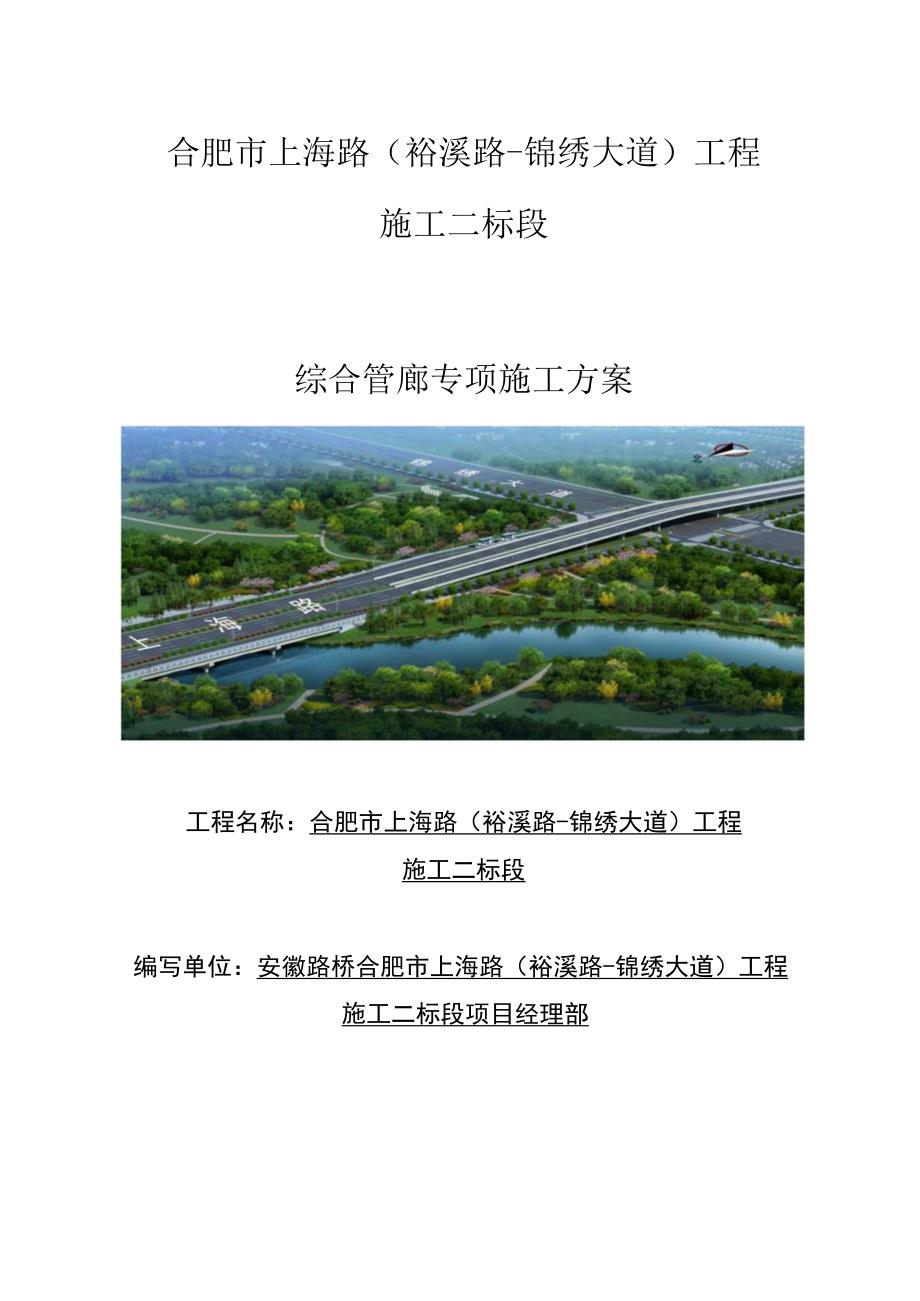

1、合肥市上海路（裕溪路-锦绣大道）工程施工二标段综合管廊专项施工方案工程名称：合肥市上海路（裕溪路-锦绣大道）工程施工二标段编写单位：安徽路桥合肥市上海路（裕溪路-锦绣大道）工程施工二标段项目经理部O六年一月目录一、编制依据3二、编制原则3三、工程概况4四、施工计划54.1 施工机械及人员配置54.2 施工工期计划安排6五、施工程序与工艺流程6六、施工方法76.1 施工前准备76.2 测量放样76.3 基坑开挖76.4 垫层及底板防水施工86.5 综合管廊钢筋硅浇筑96.6 墙身及顶板防水处理176.7 沟槽回填19七、质量控制及检验197.1 .质量保证197.2 管理措施217.3 质量要求
2、217.4 验收标准22八、安全环保228.1 安全要求及措施228.2 环保措施25=WORD完整版.可编辑-专业资料分享=综合管廊施工方案一、编制依据1、合肥市上海路(裕溪路-锦绣大道)工程施工二标段招标文件；2、合肥市上海路(裕溪路-锦绣大道)工程施工二标段设计图纸；3、城市综合管廊工程技术规范(GB50838-2015)4、钢筋焊接及验收规程(JGJ18-2012)5、钢筋机械连接通用技术规程(TGJ107-2003)6、地下工程防水技术规范(GB50108-2008)7、地下防水工程质量验收规范(GB50208-2011)8、建筑地基基础工程施工质量验收规范(GB50202-2009
3、)9、混凝土结构工程施工质量验收规范(GB50204-2011)10、城镇道路工程施工与质量验收规范(CJJ1-2008)二、编制原则1 .在充分理解设计文件的基础上，以设计图纸为依据，采用先进、合理、经济、可行的施工方案。2 .充分应用先进的科学技术和施工设备，做到机械化作业、标准化作业、流水作业，坚持技术先进性、科学合理性、经济适用性、安全可靠性相结合原则。3 .强化质量管理，树立优良工程观念，创一流施工水平，创精品工程。4 .实施项目法管理，通过对劳务、设备、材料、资金、方案、信息、时间与空间条件的优化处置，实现成本、工期、质量及社会效益的预期目标。5 .遵守招标文件各项条款要求，全面响
4、应招标文件，认真贯彻招标文件要求。三、工程概况本工程为合肥市上海路综合管廊，起讫点桩号为：K10+140-K10+490z（锦绣大道-扬子江路），全长350m,将道路范围内规划的电力（含IlokV和20kv弱电、给水、中水、热力5类管线纳入综合管廊内敷设。设计为三舱室（2个电力舱,一个综合舱）断面,断面尺寸为A型断面9.1m4.3xB型断面9.3m4.5m,布置在道路中央绿化带下方。设计使用年限为100年，安全等级为一级。综合管廊为钢筋混凝土结构，采用现浇施工，结构混凝土等级为C30抗渗防水混凝土，抗渗等级为P6o综合管廊断面图四、施工计划4.1 施工机械及人员配置主要施工机械投入计划表序号设
5、备名称单位数量1挖掘机台42压路机台23电焊机台34全站仪台15水准仪台16插入式振动器台67装载机台2主要施工人员配备计划表序号岗位及工种人数1钢筋工（钢筋的制作、安装）252模板工（模板制作、安装）203混凝土工（混凝土的浇灌）204杂工155专职安全员16技术人员37焊工48挖掘机操作手49压路机操作手210装载机操作手24.2 施工工期计划安排序号期工序2016年1月2016年2月上旬中旬下旬上旬中旬下旬1施工准备一2沟槽开挖3基底处理4综合管廊钢筋佐浇筑5防水处理及沟槽回填五、施工程序与工艺流程因本综合管廊施工长度较长，故在施工的时候以15-30米为一个施工单元，其施工程序为：施工前
6、准备T测量放样一基坑开挖T地基处理一浇筑垫层混凝土一综合管廊底面防水处理一架设底板模板及底层钢筋一底板钢筋硅浇筑一架设墙身及顶板模板、钢筋一墙身及顶板钢筋硅浇筑T墙身及顶板防水处理一基坑回填六、施工方法施工前准备1.由总工组织技术员熟悉图纸并进行技术交底，技术员对各施工班组及机械手进行技术交底,确保在施工过程中准确无误。2、采用挖掘机平整场地，平整范围为综合管廊基坑开挖线位置外2米，要求场地平顺。如场地为鱼塘、沟渠等，先进行处理后，再回填至与附近地面高程。6.1 测量放样对综合管廊平面位置进行放样放样位置为综合管廊基坑开挖线位置,直线段每20米一个桩,曲线段每10米一个桩,桩与桩之间撒白石灰，
7、每个桩标明下挖深度。6.2 基坑开挖根据本项目工程地质勘察报告及综合管廊设计图纸，基坑开挖采用机械结合人工开挖。本综合管廊开挖深度为3m,开挖边坡均为1:It边坡放坡较平缓，故在综合管廊基坑开挖时基本不需要做开挖边坡支护措施。坑开挖横断面具体开挖施工如下：1.基坑开挖采用长臂挖掘机开挖，机械站立在基槽两米外以减轻土侧压力，所有开挖的土方外运至弃土场，做到随挖随外运，禁止堆放基槽两侧。2、每次基坑开挖过程中对开挖边坡进行校核，保证基坑开挖过程中不超挖也不欠挖以防止开挖放坡过缓形成浪费或者开挖放坡过陡造成边坡坍塌。3、基坑开挖至距基底IOCm应立即停止开挖，改为用人工进行清理,禁止出现超挖现象，保
8、证基底以下土体稳定。4、基坑内积水要求及时排除,每隔IOm设置一个集水坑，以保证土体稳定性。5、在基坑两侧安装安全爬梯，供施工人员上下基坑；人工开挖时要求观测员全程观测，基坑两边各安排一个安全员进行来回巡查，确保基坑内作业人员安全。6.3 垫层及底板防水施工基坑开挖时，基底标高应比设计底标高低IoCm,人工清理基坑后，浇筑C20素混凝土找平垫层，垫层轮廓线应大于管廊轮廓线30cm作为操作空间。垫层作为管廊钢筋及混凝土施工的底模，素混凝土表面应保持-完整版学习资料分享一-=WORD完整版.可编辑-专业资料分享=平整，标高应与综合管廊设计底标高一致。垫层施工完成后开始施工底板防水，底板防水构造如下
9、:5cm后C20细石混凝土保护层自粘聚合物改性改性沥青防水卷材C20混凝土垫层底板防水构造示意图6.4 综合管廊钢筋硅浇筑综合管廊纵向每隔15-3Om设置变形缝,变形缝区段范围内连续浇筑，施工中不准留设竖向施工筵。竖壁设置一道水平施工缝，其位置在底板以上30-50cm处。钢筋混凝土浇筑分两次浇筑,第一阶段先浇筑底板上35cm,第二阶段墙身及顶板一起浇筑，第一阶段和第二阶段采用钢板止水带连接。1.钢筋工程(1)钢筋加工钢筋除锈调直严格控制调直延伸率。钢筋加工由专人进行抽样配筋，配筋单必须经过技术负责人审核,现场总工技术部门审批，才能允许下料加工。钢筋加工成型严格按现行混凝土结构工程施工验收规范和
10、设计要求进行,现场建立严格的钢筋生产安全管理制度,并制定节约措施，降低材料消耗成本。(2)钢筋安装采用焊接接头的钢筋，焊接长度单面焊不得小于IOd,双面焊不得小于5d0焊接接头应符合混凝土结构设计规范GB50010-2010相关规定要求。受力钢筋接头的位置应错开，同一连接区内钢筋接头数量不应大于总数量的25%o钢筋遇到孔洞时，应尽量绕过，不得截断。若必须截断时，应与孔洞口加固筋焊接锚固。钢筋的描固长度，搭接长度应符合国家规范和设计要求，操作工人须持证上岗。钢筋采用扎丝绑扎，节点可间隔绑扎，绑扎牢固。做好水电预埋件安装,安装位置准确无误，牢固稳定,不易位移。管廊施工时，预埋好人孔、气孔等洞口预埋
11、钢筋。(3)钢筋保护层控制钢筋保护层厚度,底板、顶板、侧墙迎土面50mm,其余均为30mmo采用预制的M30水泥砂浆垫块,垫块要垫稳，布置间距为Im,呈梅花型布置，施工完毕后禁止在钢筋上践踏，以防止钢筋受力过重导致位移或垫块损坏。(4)钢筋验收钢筋进场时必须对钢筋的规格尺寸抗弯抗剪强度等进行检测，大批量的必须进行抽查，检验合格后才能进场使用。钢筋制作安装完成后，经自检合格，上报相关单位进行隐蔽验收，验收合格后进入下道工序施工。其各项验收标准列表及各项允许偏差见下表。钢筋加工的允许偏差值表项目允许偏差值(mm)受力钢筋顺长度方向全长的净尺寸10弯起钢筋的弯折位置20箍筋的内净尺寸5钢筋安装位置的
12、允许偏差和检验方法表项目允许偏差(mm)检验方法绑扎钢筋网IZ区、见10钢尺检查网眼尺寸20钢尺量连续三当，取最大值绑扎钢筋骨架长10钢尺检查宽、高5钢尺检查受力钢筋间距10钢尺量两端、中间各一点，排距5取最大值保护层厚度基础10钢尺检查柱、梁5钢尺检查板、墙、壳3钢尺检查绑扎箍筋、横向钢f防间距20钢尺量连接三档，取最大值钢筋弯起点位置20钢尺检查预埋件中心线位置5钢尺检查水平高差+3,0钢尺和塞尺检查2、模板工程模板工程是保证碎施工质量，加快工程施工进度的关键环节之一，因此，结合工程特点、规模，选择适宜的模板及支撑体系，是模板工程施工必须考虑的主要因素。模板及其支撑体系必须具有一定的强度、
13、刚度和稳定性，能可靠承受新浇筑碎的自重，侧压力及施工过程中所产生的荷载。（1）模板选择顶模采用竹胶板进行拼装，拼装时注意木模与木模的补缝。管廊顶板支架采用满堂支架，顶板板面铺完后，对细部的节点进行修补处理，要保证平整、严密、牢固，特别是接头部位板周边。管廊壁模采用大块胶合板,使用一次性止水拉杆对拉固定，布置间距为50cm,呈梅花型布置,拉杆长度为d+20cm的e14圆钢（d二墙壁厚度I当仁强度达到规范要求强度后方可拆除模板及支撑。侧壁模板加固示意图（2）顶板满堂支架顶板支模搭设满堂碗扣支架,支架布置为90（60）cm（横向）90cm（纵向）90cm（步距）,在顶托上铺设IOxlOcm方木作为纵
14、向分配梁,间距与横向立杆间距相同；接着在纵向分配梁上按30Cm间距铺设横向88cm方木,根据放样出的中线铺设=12mm的竹胶板做为底模；支架立杆和横杆均采用碗扣式支架，材料壁厚2.7mm,外径48mm;上下托均采用60cm高可调式上下托；剪刀撑采用外径48mm普通钢管，壁厚2.5mm。板拼缝采用夹双面胶带或涂抹玻璃胶的方法进行封堵，以防漏浆。顶板模板经监理检查验收后，绑扎顶板钢筋.909090.bbb.6060-N*-一*a、横向脚手架示意图(3)模板安装的技术要求：操作人员在作业前必须充分熟悉图纸，了解设计意图，严格按施工规范、操作规程进行作业，并掌握基础和结构的轴线、标高、各部位尺寸和技术要求等，根据工程结构特点和施工条件，尚应熟悉模板工程的施工方案及模板配
