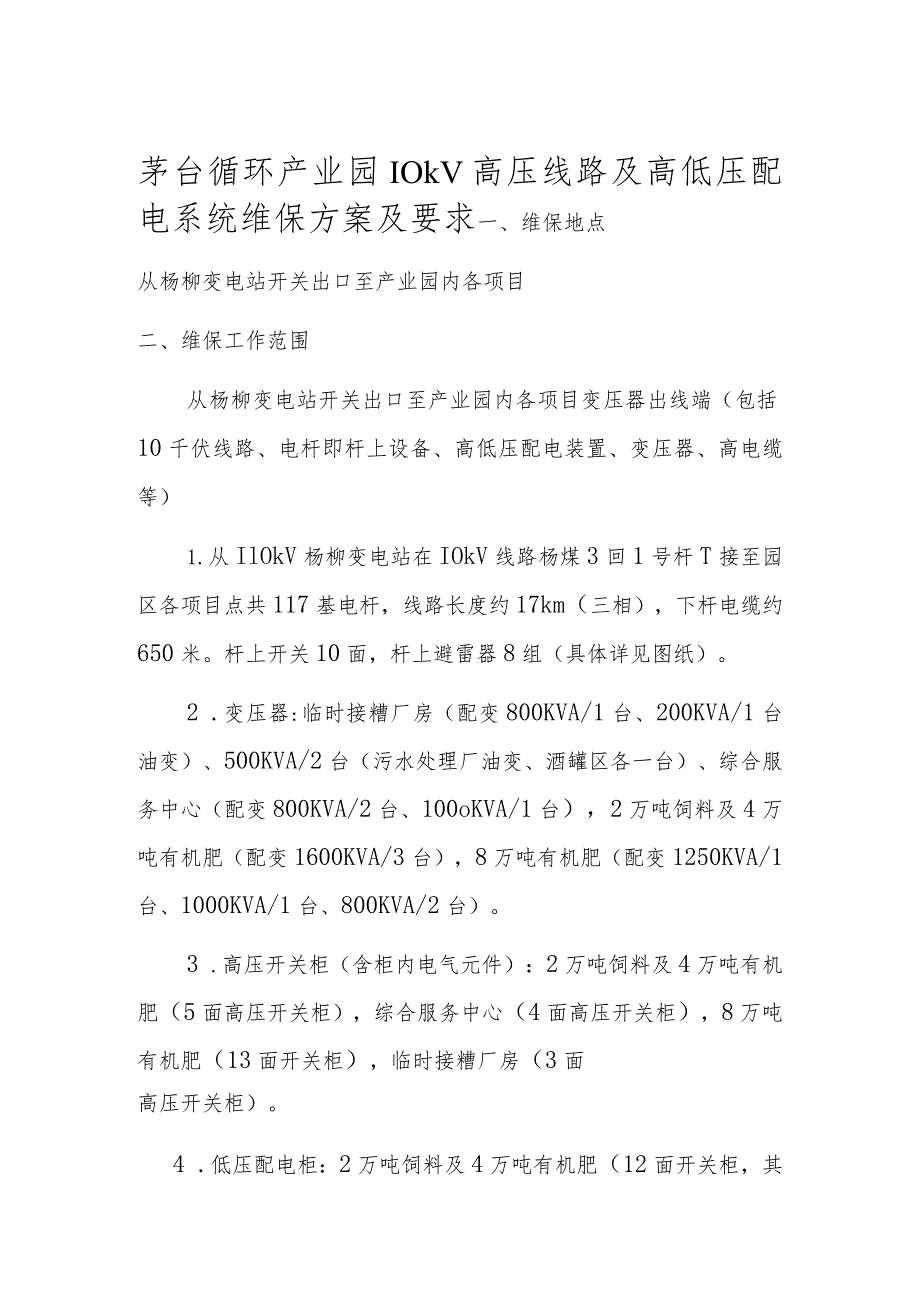

茅台循环产业园10kV高压线路及高低压配电系统维保方案及要求.docx_第1页
第1页 / 共3页

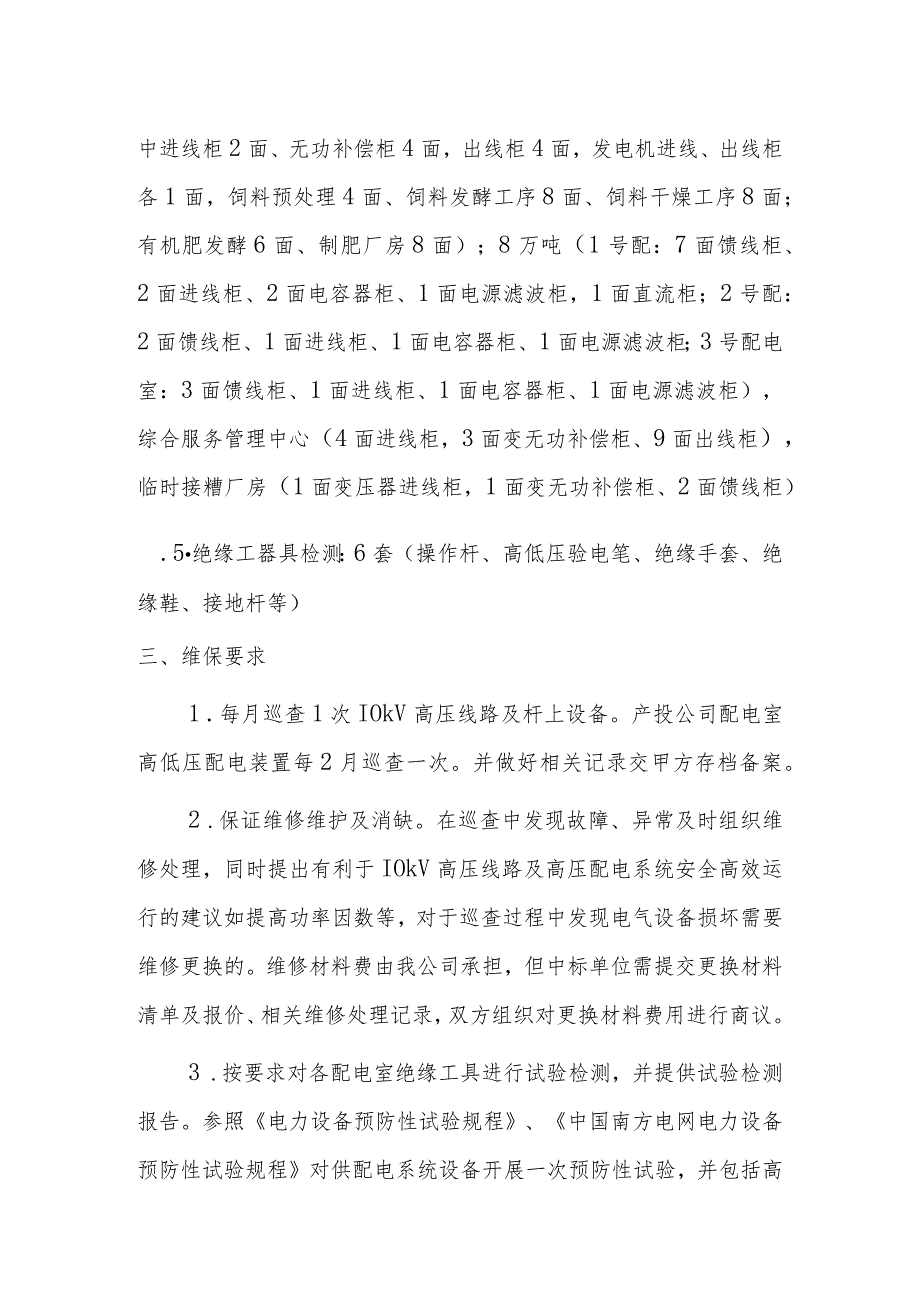

茅台循环产业园10kV高压线路及高低压配电系统维保方案及要求.docx_第2页
第2页 / 共3页

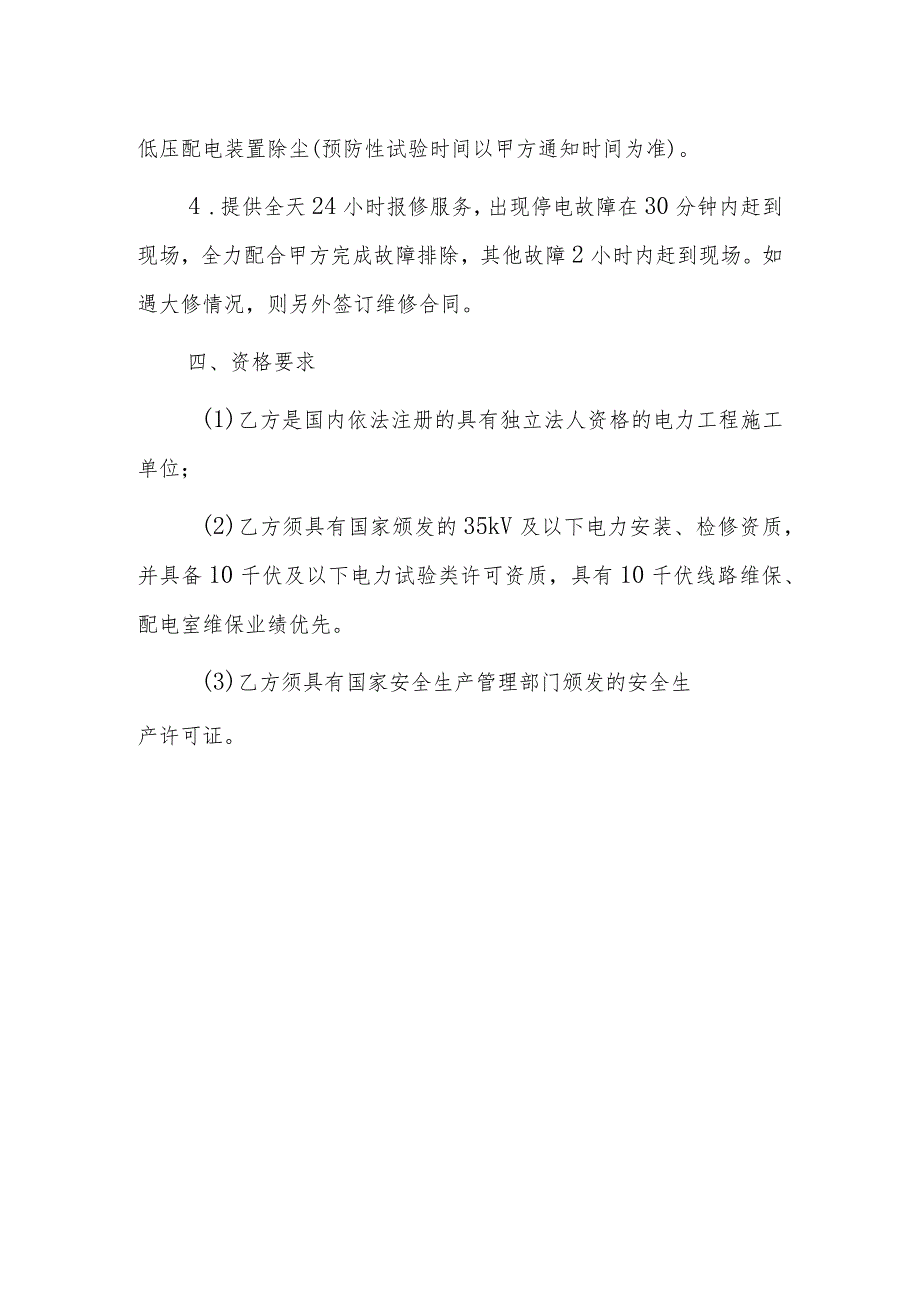

茅台循环产业园10kV高压线路及高低压配电系统维保方案及要求.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《茅台循环产业园10kV高压线路及高低压配电系统维保方案及要求.docx》由会员分享,可在线阅读,更多相关《茅台循环产业园10kV高压线路及高低压配电系统维保方案及要求.docx(3页珍藏版)》请在第壹文秘上搜索。

1、茅台循环产业园IOkV高压线路及高低压配电系统维保方案及要求一、维保地点从杨柳变电站开关出口至产业园内各项目二、维保工作范围从杨柳变电站开关出口至产业园内各项目变压器出线端(包括10千伏线路、电杆即杆上设备、高低压配电装置、变压器、高电缆等)1.从IlOkV杨柳变电站在IOkV线路杨煤3回1号杆T接至园区各项目点共117基电杆,线路长度约17km(三相),下杆电缆约650米。杆上开关10面,杆上避雷器8组(具体详见图纸)。2 .变压器:临时接糟厂房(配变800KVA/1台、200KVA/1台油变)、500KVA/2台(污水处理厂油变、酒罐区各一台)、综合服务中心(配变800KVA/2台、100

2、oKVA/1台),2万吨饲料及4万吨有机肥(配变1600KVA/3台),8万吨有机肥(配变1250KVA/1台、1000KVA/1台、800KVA/2台)。3 .高压开关柜(含柜内电气元件):2万吨饲料及4万吨有机肥(5面高压开关柜),综合服务中心(4面高压开关柜),8万吨有机肥(13面开关柜),临时接糟厂房(3面高压开关柜)。4 .低压配电柜:2万吨饲料及4万吨有机肥(12面开关柜,其中进线柜2面、无功补偿柜4面,出线柜4面,发电机进线、出线柜各1面,饲料预处理4面、饲料发酵工序8面、饲料干燥工序8面;有机肥发酵6面、制肥厂房8面);8万吨(1号配:7面馈线柜、2面进线柜、2面电容器柜、1面

3、电源滤波柜,1面直流柜;2号配:2面馈线柜、1面进线柜、1面电容器柜、1面电源滤波柜;3号配电室:3面馈线柜、1面进线柜、1面电容器柜、1面电源滤波柜),综合服务管理中心(4面进线柜,3面变无功补偿柜、9面出线柜),临时接糟厂房(1面变压器进线柜,1面变无功补偿柜、2面馈线柜).5绝缘工器具检测:6套(操作杆、高低压验电笔、绝缘手套、绝缘鞋、接地杆等)三、维保要求1 .每月巡查1次IOkV高压线路及杆上设备。产投公司配电室高低压配电装置每2月巡查一次。并做好相关记录交甲方存档备案。2 .保证维修维护及消缺。在巡查中发现故障、异常及时组织维修处理,同时提出有利于IOkV高压线路及高压配电系统安全

4、高效运行的建议如提高功率因数等,对于巡查过程中发现电气设备损坏需要维修更换的。维修材料费由我公司承担,但中标单位需提交更换材料清单及报价、相关维修处理记录,双方组织对更换材料费用进行商议。3 .按要求对各配电室绝缘工具进行试验检测,并提供试验检测报告。参照电力设备预防性试验规程、中国南方电网电力设备预防性试验规程对供配电系统设备开展一次预防性试验,并包括高低压配电装置除尘(预防性试验时间以甲方通知时间为准)。4 .提供全天24小时报修服务,出现停电故障在30分钟内赶到现场,全力配合甲方完成故障排除,其他故障2小时内赶到现场。如遇大修情况,则另外签订维修合同。四、资格要求(1)乙方是国内依法注册的具有独立法人资格的电力工程施工单位;(2)乙方须具有国家颁发的35kV及以下电力安装、检修资质,并具备10千伏及以下电力试验类许可资质,具有10千伏线路维保、配电室维保业绩优先。(3)乙方须具有国家安全生产管理部门颁发的安全生产许可证。
