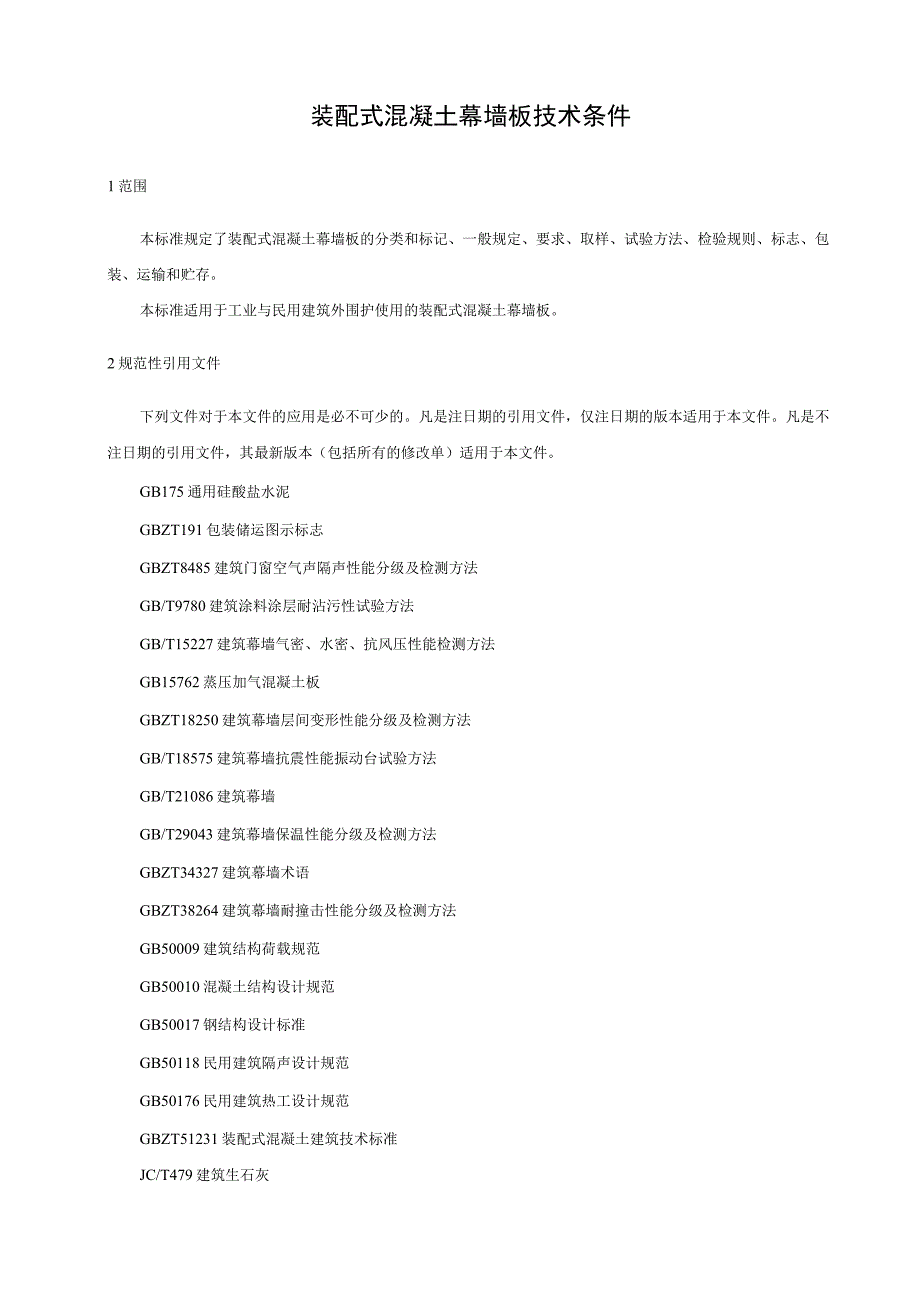

1、装配式混凝土幕墙板技术条件1范围本标准规定了装配式混凝土幕墙板的分类和标记、一般规定、要求、取样、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于工业与民用建筑外围护使用的装配式混凝土幕墙板。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB175通用硅酸盐水泥GBZT191包装储运图示标志GBZT8485建筑门窗空气声隔声性能分级及检测方法GB/T9780建筑涂料涂层耐沾污性试验方法GB/T15227建筑幕墙气密、水密、抗风压性能检测方法GB15762蒸压加气

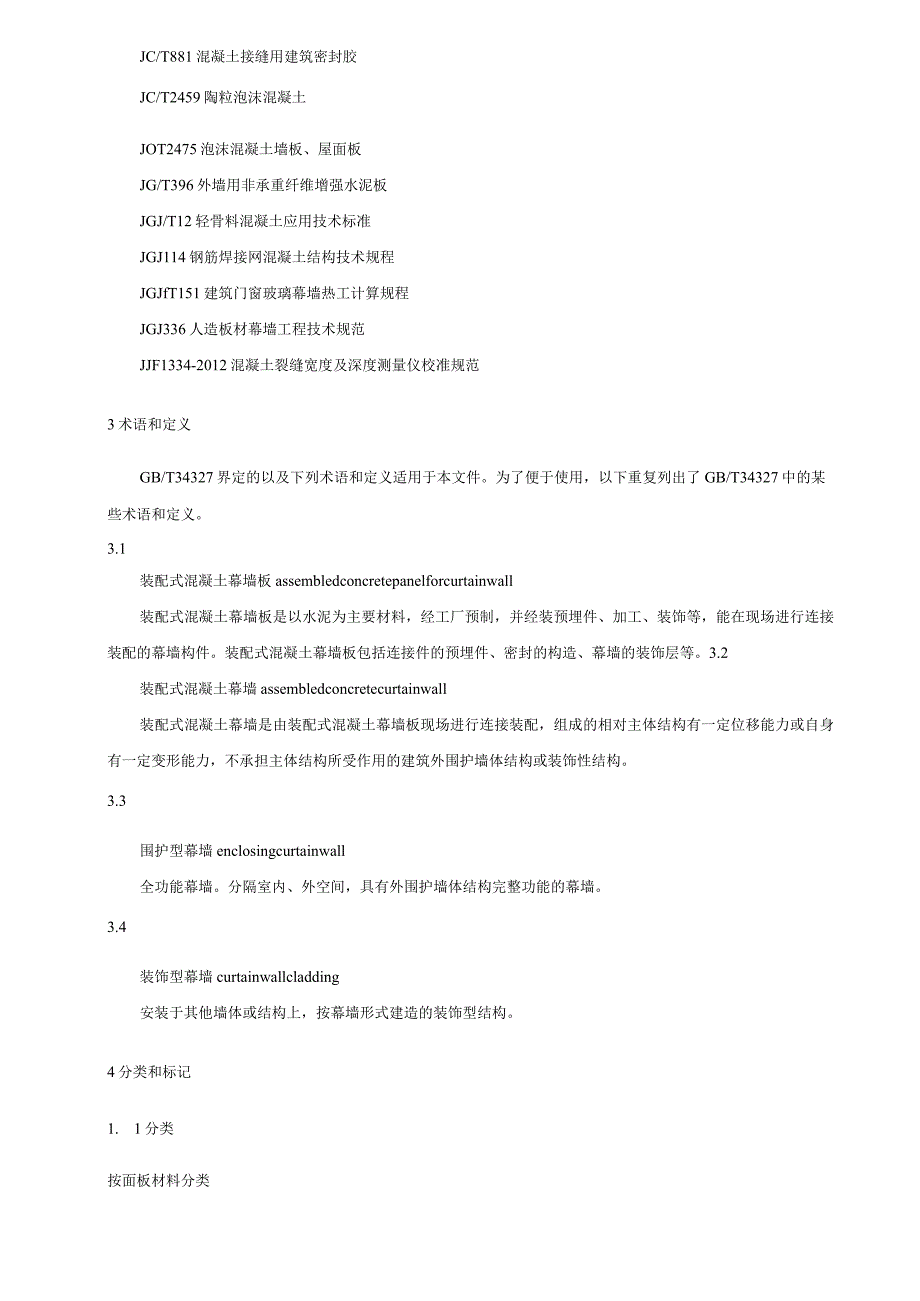

2、混凝土板GBZT18250建筑幕墙层间变形性能分级及检测方法GB/T18575建筑幕墙抗震性能振动台试验方法GB/T21086建筑幕墙GB/T29043建筑幕墙保温性能分级及检测方法GBZT34327建筑幕墙术语GBZT38264建筑幕墙耐撞击性能分级及检测方法GB50009建筑结构荷载规范GB50010混凝土结构设计规范GB50017钢结构设计标准GB50118民用建筑隔声设计规范GB50176民用建筑热工设计规范GBZT51231装配式混凝土建筑技术标准JC/T479建筑生石灰JC/T881混凝土接缝用建筑密封胶JC/T2459陶粒泡沫混凝土JOT2475泡沫混凝土墙板、屋面板JG/T39
3、6外墙用非承重纤维增强水泥板JGJ/T12轻骨料混凝土应用技术标准JGJ114钢筋焊接网混凝土结构技术规程JGJfT151建筑门窗玻璃幕墙热工计算规程JGJ336人造板材幕墙工程技术规范JJF1334-2012混凝土裂缝宽度及深度测量仪校准规范3术语和定义GB/T34327界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T34327中的某些术语和定义。3.1装配式混凝土幕墙板assembledconcretepanelforcurtainwall装配式混凝土幕墙板是以水泥为主要材料，经工厂预制，并经装预埋件、加工、装饰等，能在现场进行连接装配的幕墙构件。装配式混凝土幕墙

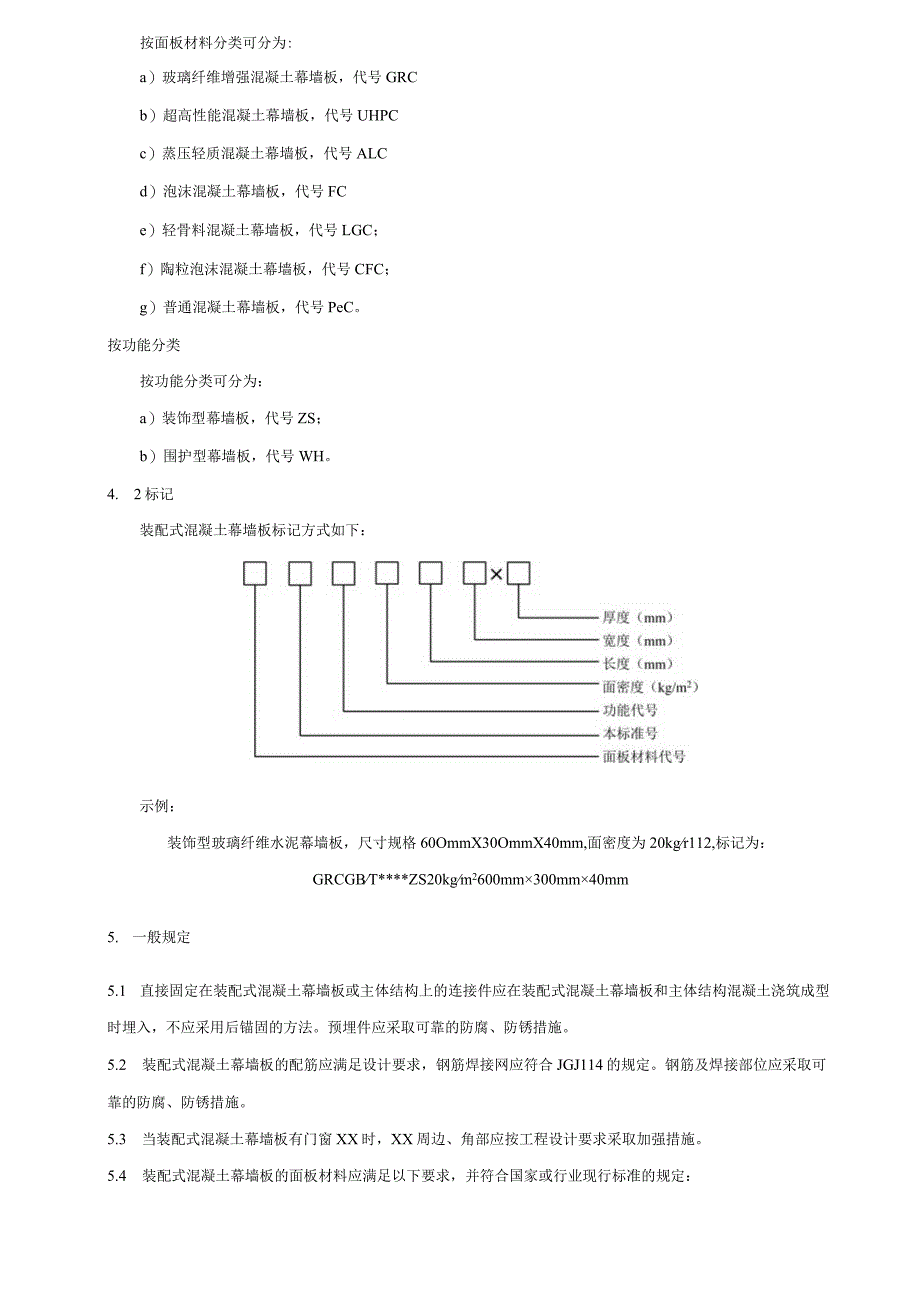

4、板包括连接件的预埋件、密封的构造、幕墙的装饰层等。3.2装配式混凝土幕墙assembledconcretecurtainwall装配式混凝土幕墙是由装配式混凝土幕墙板现场进行连接装配，组成的相对主体结构有一定位移能力或自身有一定变形能力，不承担主体结构所受作用的建筑外围护墙体结构或装饰性结构。3.3围护型幕墙enclosingcurtainwall全功能幕墙。分隔室内、外空间，具有外围护墙体结构完整功能的幕墙。3.4装饰型幕墙curtainwallcladding安装于其他墙体或结构上，按幕墙形式建造的装饰型结构。4分类和标记1. 1分类按面板材料分类按面板材料分类可分为:a）玻璃纤维增强混凝
5、土幕墙板，代号GRCb）超高性能混凝土幕墙板，代号UHPCc）蒸压轻质混凝土幕墙板，代号ALCd）泡沫混凝土幕墙板，代号FCe）轻骨料混凝土幕墙板，代号LGC；f）陶粒泡沫混凝土幕墙板，代号CFC；g）普通混凝土幕墙板，代号PeC。按功能分类按功能分类可分为：a）装饰型幕墙板，代号ZS；b）围护型幕墙板，代号WH。4. 2标记装配式混凝土幕墙板标记方式如下：示例：装饰型玻璃纤维水泥幕墙板，尺寸规格60OmmX30OmmX40mm,面密度为20kgr112,标记为：GRCGBT*ZS20kgm2600mm300mm40mm5. 一般规定5.1 直接固定在装配式混凝土幕墙板或主体结构上的连接件应在
6、装配式混凝土幕墙板和主体结构混凝土浇筑成型时埋入，不应采用后锚固的方法。预埋件应采取可靠的防腐、防锈措施。5.2 装配式混凝土幕墙板的配筋应满足设计要求，钢筋焊接网应符合JGJ114的规定。钢筋及焊接部位应采取可靠的防腐、防锈措施。5.3 当装配式混凝土幕墙板有门窗XX时，XX周边、角部应按工程设计要求采取加强措施。5.4 装配式混凝土幕墙板的面板材料应满足以下要求，并符合国家或行业现行标准的规定：a）玻璃纤维增强混凝土板、超高性能混凝土板的物理力学性能应符合JG/T396对外墙用涂装板的规定。b）蒸压轻质混凝土板的基本性能应符合GB15762的规定。c）泡沫混凝土板的物理力学性能应符合JC/
7、T2475对外墙板的规定。d）轻骨料混凝土性能应符合JGJ/T12的规定，且强度等级不宜低于LC30oe）陶粒泡沫混凝土性能应符合JCvr2459的规定。f）普通混凝土性能应符合GB50010的规定，且强度等级不应低于C30。5.5 钢筋、钢材.、预埋件、连接件、紧固件等金属材料的性能要求应符合GB/T21086、GB50010.GB50017、GBT51231JGJ336等的有关规定Q5.6 装配式混凝土幕墙板出厂时应明确配套的接缝密封胶的技术要求,密封胶位移能力不应低于25级，且应符合Jeyr881的相关规定。密封胶不应造成饰面材料或金属窗框的污染。6要求6. 1产品要求外观质量装配式混凝
8、土幕墙板的外观质量应符合表1的规定。项目装饰型幕墙板围护型幕墙板表面裂缝外表面a内表面不允许宽度W0.2,数量W2条，长度W1.ZlO0预埋件、预留孔处不允许不允许贯通裂缝不允许不允许缺棱缺棱掉角合计，每块板W2处（投影长度：长度方向W10,宽度方向近10,厚度方向近3）每侧Wl处（投影长度：长度方向W120,宽度方向WlO,厚度方向WIO）掉角每块板1处（投影长度：长度方向Wlo0,宽度方向20,厚度方向W20）a具有装饰功能的围护型幕墙板应符合装饰型幕墙板要求。尺寸及允许偏差装配式混凝土幕墙板、预埋件、预留孔洞的尺寸及允许偏差应符合表2的规定。表2尺寸及允许偏差单位为亳米项目装饰型幕墙板围
9、护型幕墙板长度L+/1000宽度B1.0,BIO(X)8/1000,1000厚度。0.5,D820.8,8D201.0,0N2O对角线差5预埋件水平及竖向位置偏差/3预埋螺栓水平及竖向位置偏差Z3外露长度/5预留孔洞水平及竖向位置偏差4尺寸3耐污染性能装饰型幕墙板以及具备装饰功能的围护型幕墙板应具有耐污染能力，耐污染试验完成后，板面应无明显污染痕迹。面密度装配式混凝土幕墙板的实际面密度应控制在设计值的0.951.05倍之间。7. 2整体性能要求耐撞击性能耐软重物撞击性能以撞击能量E作为分级指标，分级应符合表3的规定。表3装配式混凝土幕墙耐软重物撞击性能分级分级代号234室内侧撞击能量EU735
10、980E降落高度mm1500a1500b1500c一室外侧撞击能量E/J343539882E降落高度h/mm700a1l00i,1800aha注【：性能标注时按：室内侧定级值/室外侧定级值。例如：室内2级/室外3级注2：当室内侧指标为3级（室外侧指标为4级）时标注撞击能量实际测试值。注3：室内3级能量E由委托方提出，无具体指标时取软重物质量为70kg,撞击能量E为1029J。注4：室外4级能量E由委托方提出，无具体指标时取降落高度为2000mm,撞击能量E为980J。a采用质量50kg的软重物。b采用质量66.7kg的软重物。C根据撞击能量和降落高度计算软重物质量。耐硬物撞击性能以撞击能量七作
11、为分级指标，分级应符合表4的规定。表4装配式混凝土幕墙耐硬物撞击性能分级分级代号12撞击能量E/J10.2E降落高度h/mm1000h注I：性能标注时按：室内侧定级值/室外侧定级值。例如：室内1级/室外2级注2：当指标为2级时标注撞击能量实际测试值。注3：第2级能量E由委托方提出，无具体指标时取降落高度为1200mm,撞击能量E为12.2J0注4：硬物质量为1040g。抗风压性能抗风压性能分级指标P3应根据幕墙所受的风荷载标准值Wk确定，其指标值不应低于Wk,且不应小于1.OkPaoWk的计算应符合GB50009的规定。抗风压性能分级指标P3应符合的规定，并应符合表5的规定。表5装配式混凝土幕
12、墙抗风压性能分级分级代号123456789分级指标值P3ZkPaLOWP3V1.5I.5P32.02.0Pj2.52.5P33.03.OP33.53.5Z,34.04.0P34.54.5P35.0P3N5.O注1：9级时需同时标注P3的测试值。如：属9级（5.5kPa）.注2：分级指标值小为正、负风压测试值绝对值的较小值。层间变形层间变形分级指标应符合表6的要求。表6装配式混凝土幕墙层间变形性能分级分级代号12345分级指标yl400yx1/300l300yx1/200l200yx1/150l150yx1/100Vyl4yyl31/300WyyV1/200l2yy1/15()l150yyl10
13、055z1010z15155z2O2O5z25金225注：5级时应注明相应的数值，组合层间位移检测时应分别注明级别。水密性能水密性能分级指标值应符合表7的要求，装饰型幕墙、开放式建筑幕墙的水密性能可不作要求。表7装配式混凝土幕墙水密性能分级分级代号12345分级指值PPa固定部分500P700700P10001000P2000可开启部分250P35035OP5OO5OOP7OO7(X)PI(XX)注：5级时需同时标注固定部分和开启部分AP的测试值。气密性能气密性能分级指标值应符合表8的要求，装饰型幕墙、开放式建筑幕墙的水密性能可不作要求。表8装配式混凝土幕墙气密性能分级分级代号1234分级指标开启部分q.(m3mh)4.02仇2.52.5241.5L520l0.5l0.5幕墙整体(含开启部分)qx(mWm2h)4.0a2.02.0a1.21.2a0.5a0.5空气声隔声性能空气声隔声性能以计权隔声量作为分级指标，应满足室内声环境的需要，符合GB50118的规定。装饰型幕墙的空气声隔声性能可不作要求。空气声隔声性能分级指标RW应符合表9的要求。表9装配式混凝土幕墙抗风压性能分级分级代号12345分级指标RwMB25RwV3O30WRWV3535WRWV4040RwV45Hw245
