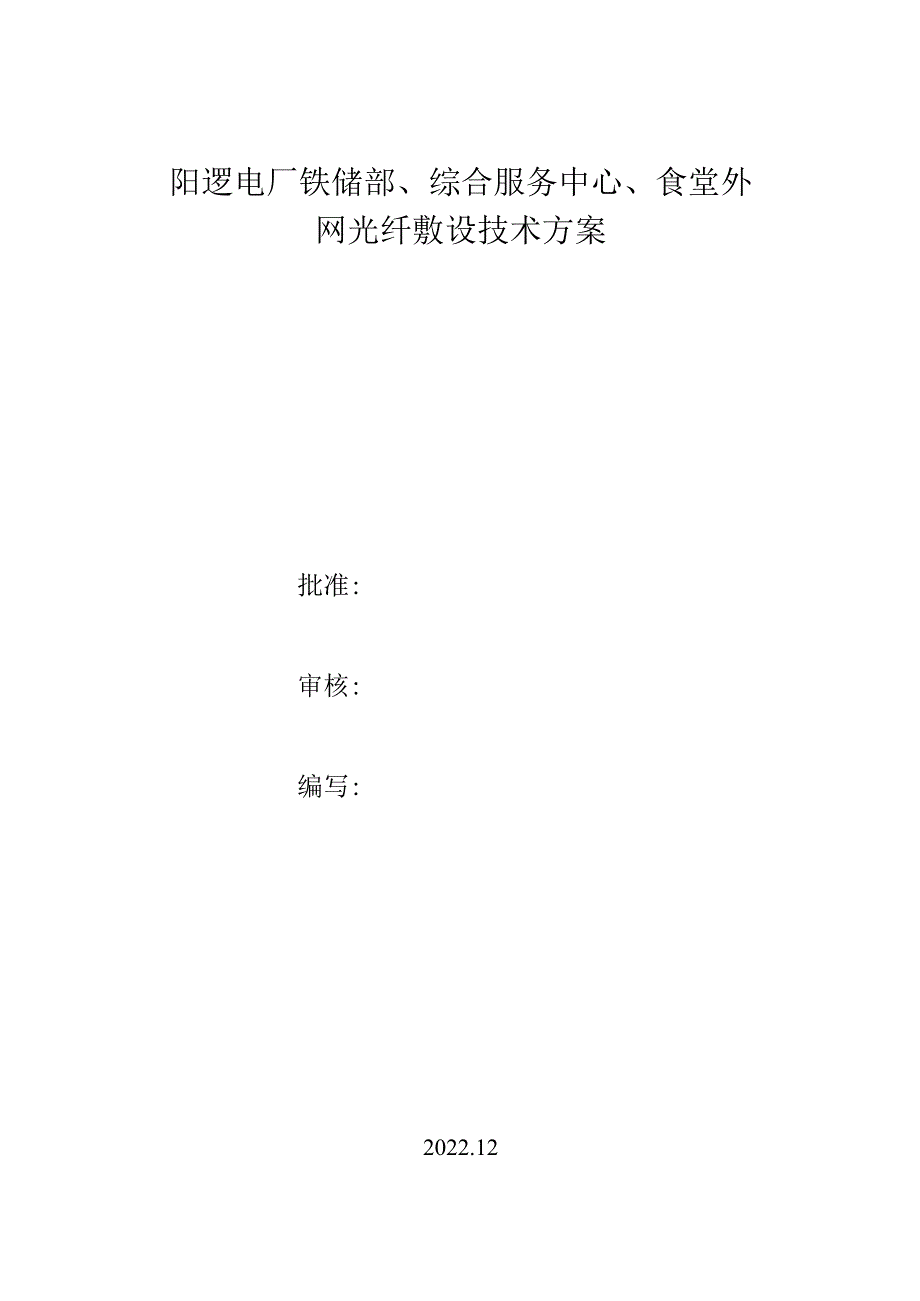

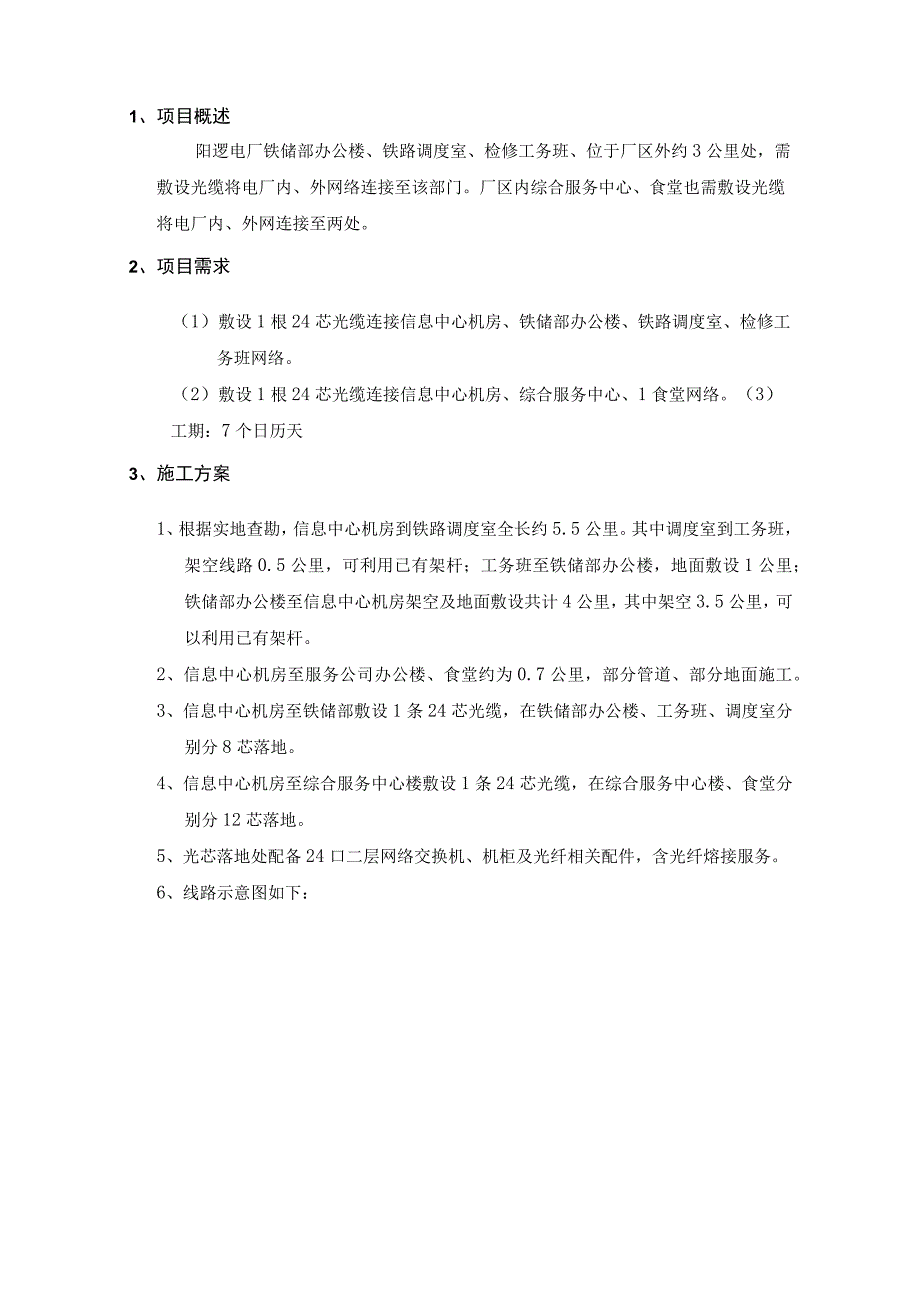

1、阳逻电厂铁储部、综合服务中心、食堂外网光纤敷设技术方案批准:审核:编写:2022.121、项目概述阳逻电厂铁储部办公楼、铁路调度室、检修工务班、位于厂区外约3公里处，需敷设光缆将电厂内、外网络连接至该部门。厂区内综合服务中心、食堂也需敷设光缆将电厂内、外网连接至两处。2、项目需求（1）敷设1根24芯光缆连接信息中心机房、铁储部办公楼、铁路调度室、检修工务班网络。（2）敷设1根24芯光缆连接信息中心机房、综合服务中心、1食堂网络。（3）工期：7个日历天3、施工方案1、根据实地查勘，信息中心机房到铁路调度室全长约5.5公里。其中调度室到工务班，架空线路0.5公里，可利用已有架杆；工务班至铁储部办公

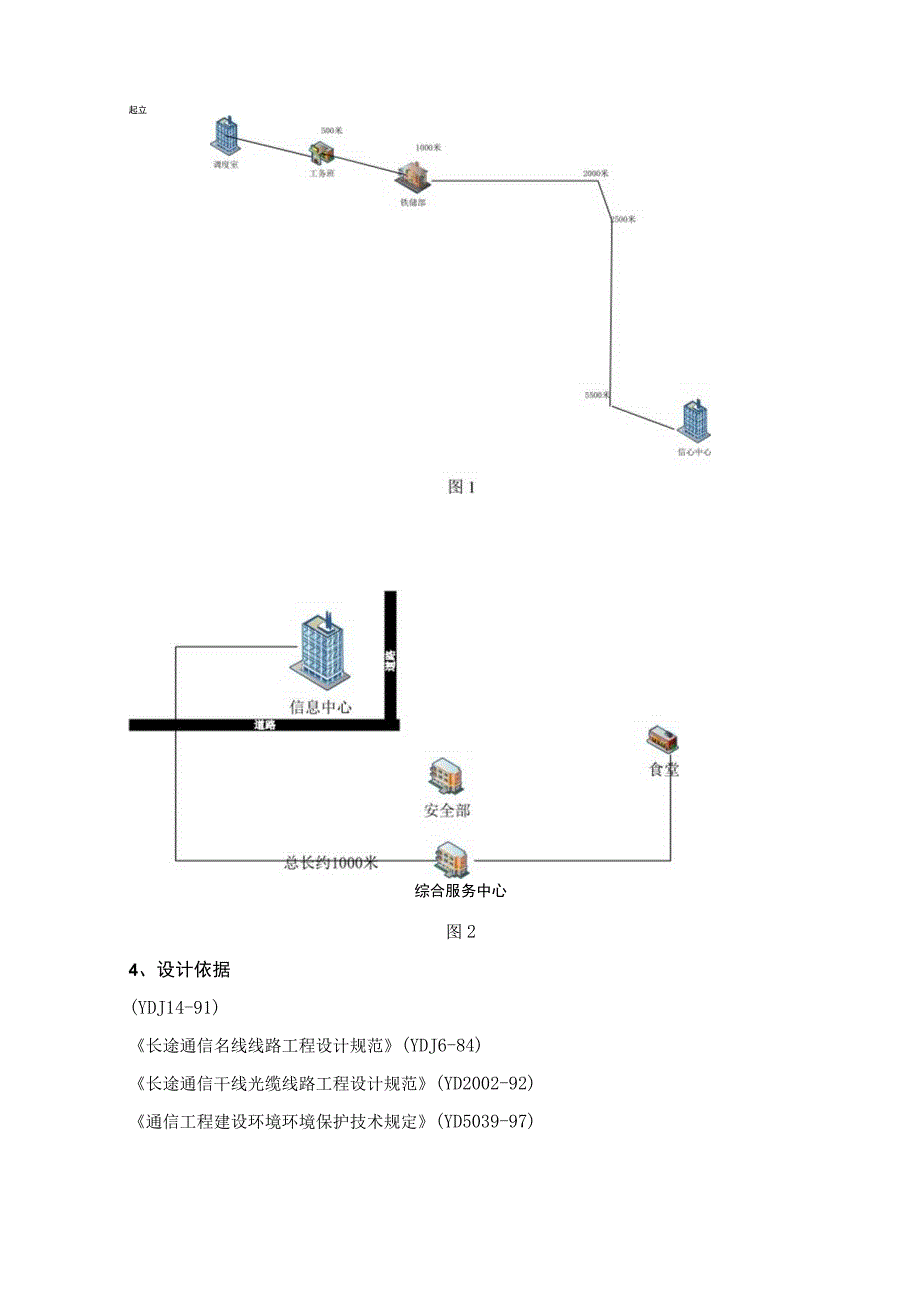

2、楼，地面敷设1公里；铁储部办公楼至信息中心机房架空及地面敷设共计4公里，其中架空3.5公里，可以利用已有架杆。2、信息中心机房至服务公司办公楼、食堂约为0.7公里，部分管道、部分地面施工。3、信息中心机房至铁储部敷设1条24芯光缆，在铁储部办公楼、工务班、调度室分别分8芯落地。4、信息中心机房至综合服务中心楼敷设1条24芯光缆，在综合服务中心楼、食堂分别分12芯落地。5、光芯落地处配备24口二层网络交换机、机柜及光纤相关配件，含光纤熔接服务。6、线路示意图如下：起立综合服务中心图24、设计依据(YDJ14-91)长途通信名线线路工程设计规范(YDJ6-84)长途通信干线光缆线路工程设计规范(Y
3、D2002-92)通信工程建设环境环境保护技术规定(YD5039-97)5、施工工序 光缆单盘测试 光缆线路测量 光缆配盘 光缆敷设6、施工方案6.1光缆单盘测试：根据长途通信干线光缆数字传输系统线路工程设计暂行技术规定，对单盘光缆的光纤进行测试。6.2光缆线路测量：对光缆线路走向进行实地勘测，对单盘光缆通过的地形地貌及穿越路段做好相应施工准备。6. 3光缆配盘 光缆配盘选用2km,因此每2km要做光纤和光缆的接续，同时光每缆敷2km,要进行检测一次。 光缆接头应安排在地势平坦和地质稳固的地方，应避开水塘、河渠、沟坎、道路等施工、维护不便的地点。施工中根据地形需要灵活调整。 光缆接续处要实现挖
4、好接头坑，接头坑位于路由前进方向的右侧，坑底应平整无碎石。 光缆接续应使用专用熔接机进行，中继段内一根光纤接头损耗平均值应小于O.06db个。 光缆接头采用密封防水结构、防腐蚀的接线盒，完成接续的接线盒埋在接头坑里，接头盒上盖水泥盖板保护。 每个接头处，光缆预留长度不小于12m,以备日后维修使用。6.4光缆敷设 敷设光缆时以首站方向为A端，末站方向为B端，与管沟同沟敷设，依次布放。序号敷设地段及土质埋深(m)1普通土、硬土1.22半石质（沙砾石、风化石等）1.03全石质、流砂20.84市郊、村镇21.25市区街道21.06穿越铁路（距道渣底）、公路（距路面）21.27农田排水沟（沟宽Im以内）
5、1.28沟、塘、水塘21.2上面回填30Omm细沙或细土，上敷光缆标志带。 布放光缆时，光缆有缆盘上方放出并保持松弛弧形，光缆布放过程中严禁扭转、打小圈、浪涌等现象。 光缆一次牵引长度一般不大于1000m,超长时应采取“8”字分段牵引或中间加辅助牵引。 布放光缆过程中，光缆弯曲半径应不小于光缆外径的20倍。安装固定后应不小于光缆外径的10倍。施工中严禁因受力过大而使光缆出现断面变形、屈服破坏等。 光缆敷设24小时后，应用CTDR测试仪进行检测。 光缆敷设72小时后，应用摇表测试金属护套对地绝缘电阻，应不小于出厂指标的l2o 光缆必须平放于沟底，不得腾空和拱起。 光缆敷设在坡度大于20度，坡长大
6、于30米的斜坡上时，宜采用“S”形敷设或按设计要求的措施处理。 布放过程中或布放后，方兴未艾及时检查光缆外皮，如有破损应立即修复。6. 5光缆线路穿越： 穿越地下光缆时，最小间距为0.5米。 与地下管道交叉穿越时，最小间距为0.5米。 穿越线路构筑物时采用预埋DN50钢管方式对光缆进行保护，严禁光缆受外压力变形。 顶管穿越公路、铁路时，光缆吊挂在混凝土套管顶部，光缆采用套管保护，保护套管伸出套管两端各0.5米。其中光缆保护套管采用DN50镀锌焊接钢管。 大开挖穿越公路、河流、沟渠时，光缆采用套管保护与管道一起穿越，保护套管采用DNlOO镀锌焊接钢管。保护管内穿放两根636PVC管子，保护管长度
7、长于沟外沿0.5米。6. 6通信标石： 在直线段市区每隔200米、郊区和长途每隔250m设置普通标石，在光缆接头处、转弯处、过河过路等处也设置普通标石。 在检测光缆内金属护层对地绝缘、电位的接头点设监测标石。 标石沿光缆前进的方向（长兴一杭州）编号。标石埋在光缆正上方。 标石埋深60Onmb出土40Onimo7、工程量清单序弓设备类型品牌详细技术参数单位数量1交换机华为（24个10/100/1OOOBASe-T以太网端口,4个千兆SFP1交流供电）交换容量336Gbps3.36Tbps,包转发率51/126MPPs,无风扇静音款个52光纤收发器TP千兆单模对53机柜国产9U；450*550*400个44光缆敷设定制含6.5公里光纤施工、辅材及人工批17.考核7.1 工程时间如果超过工期，按照每推迟一天扣除5000元进行考核。7.2 、投标方因设备检修质量问题导致设备故障、异常时按照华能集团公司电力生产事故调查规程执行相关考核项目。
