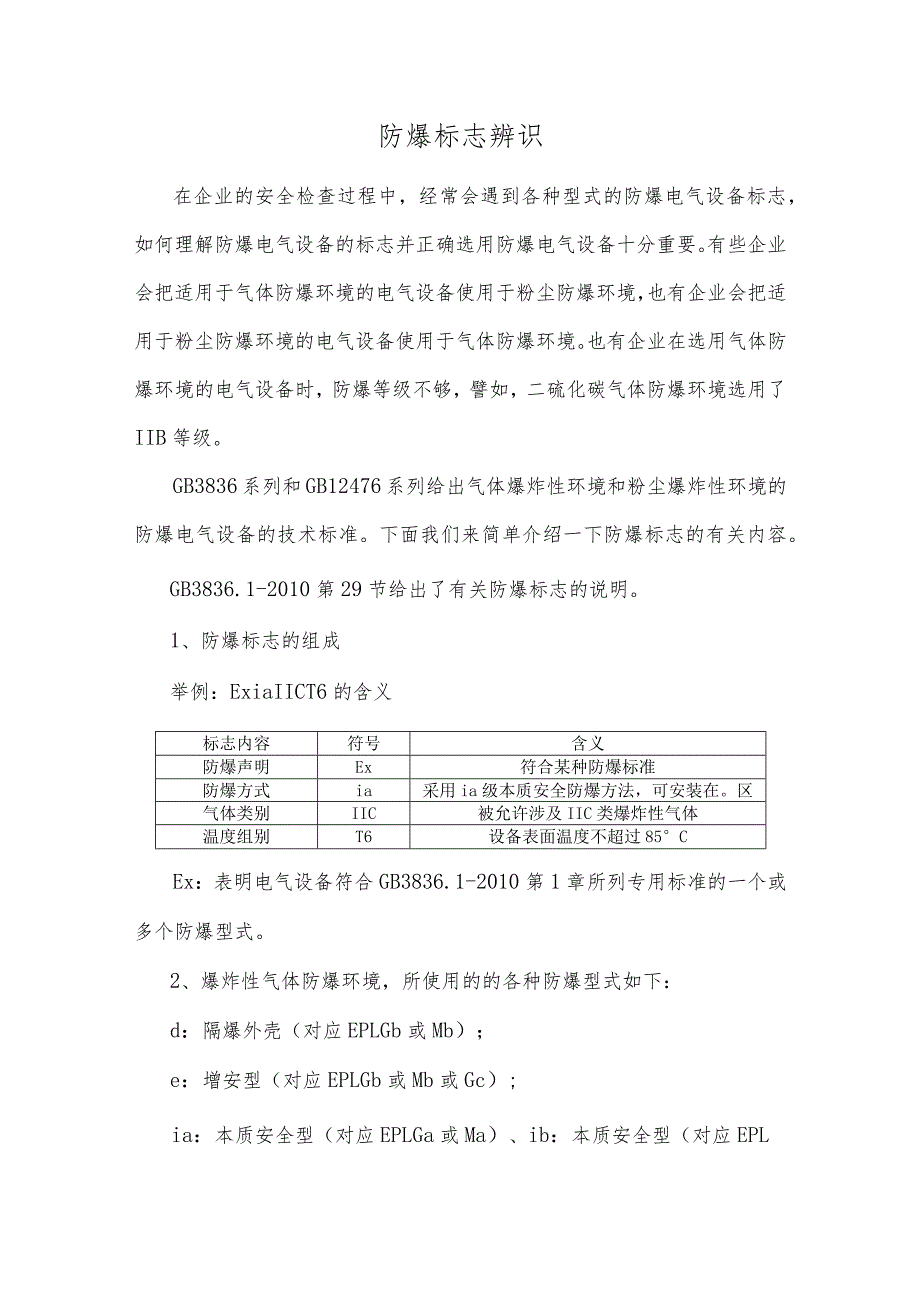

防爆标志辨识.docx_第1页
第1页 / 共5页

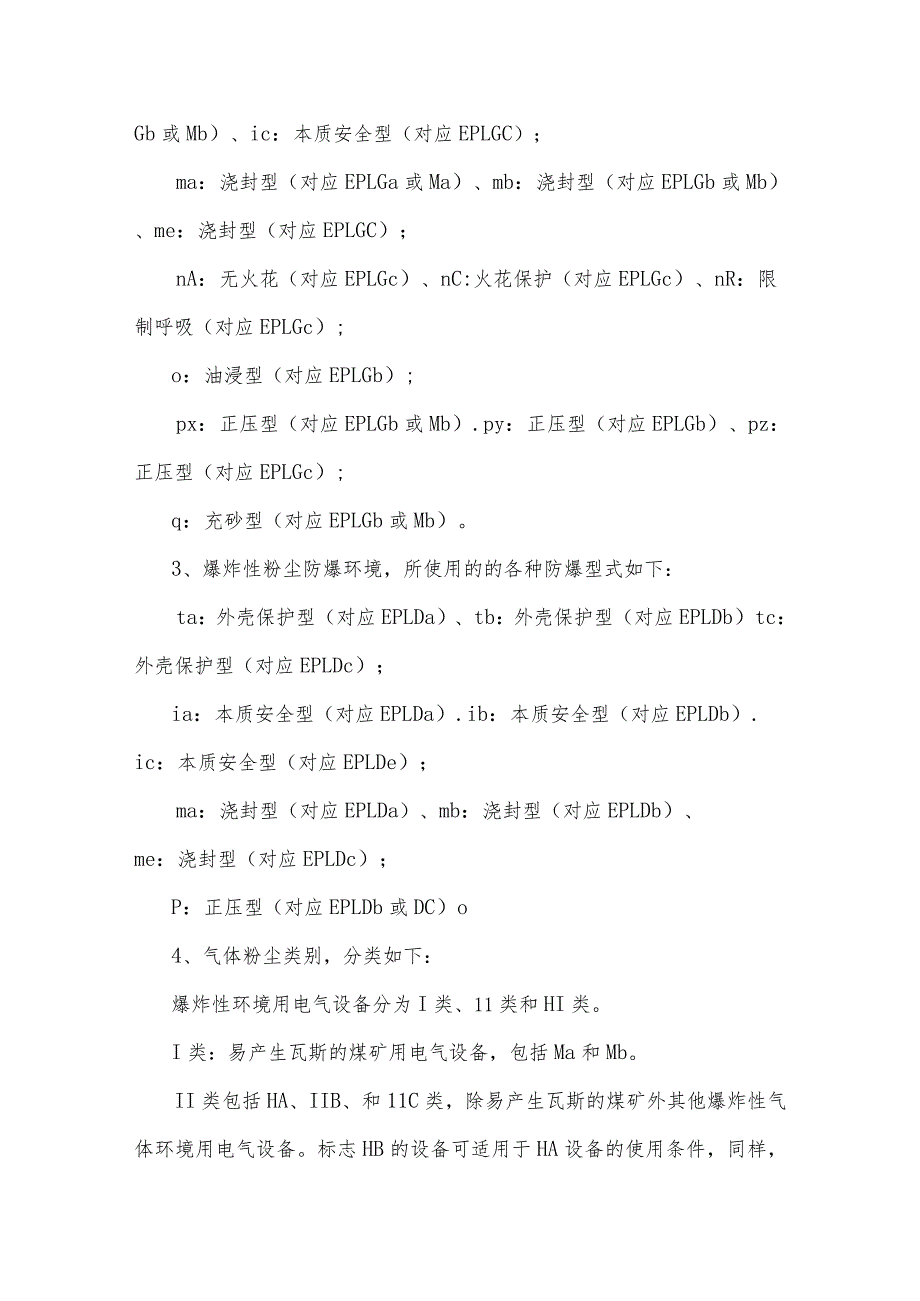

防爆标志辨识.docx_第2页
第2页 / 共5页

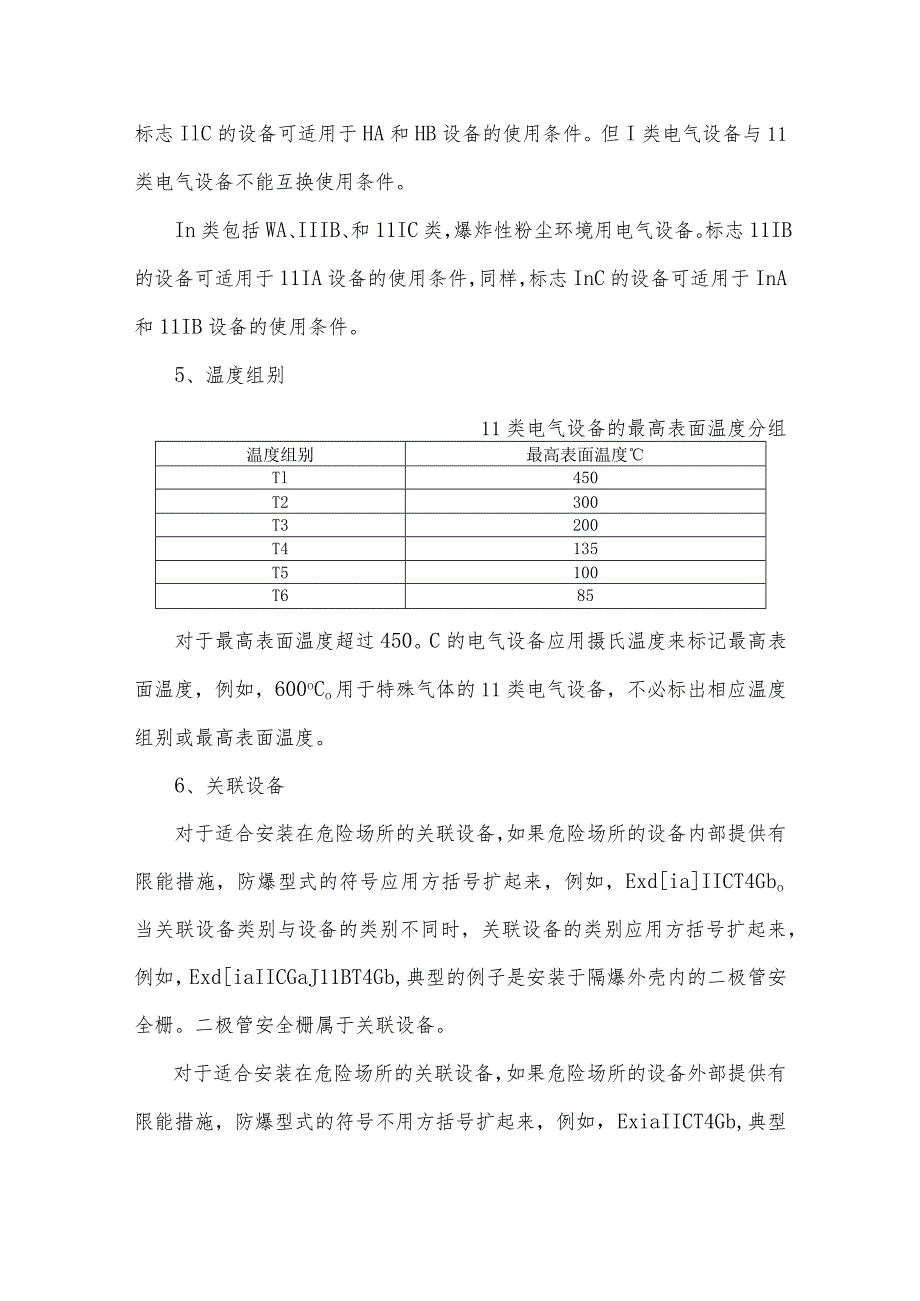

防爆标志辨识.docx_第3页
第3页 / 共5页
防爆标志辨识.docx_第4页
第4页 / 共5页
防爆标志辨识.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《防爆标志辨识.docx》由会员分享,可在线阅读,更多相关《防爆标志辨识.docx(5页珍藏版)》请在第壹文秘上搜索。

1、防爆标志辨识在企业的安全检查过程中,经常会遇到各种型式的防爆电气设备标志,如何理解防爆电气设备的标志并正确选用防爆电气设备十分重要。有些企业会把适用于气体防爆环境的电气设备使用于粉尘防爆环境,也有企业会把适用于粉尘防爆环境的电气设备使用于气体防爆环境。也有企业在选用气体防爆环境的电气设备时,防爆等级不够,譬如,二硫化碳气体防爆环境选用了IIB等级。GB3836系列和GB12476系列给出气体爆炸性环境和粉尘爆炸性环境的防爆电气设备的技术标准。下面我们来简单介绍一下防爆标志的有关内容。GB3836.1-2010第29节给出了有关防爆标志的说明。1、防爆标志的组成举例:ExiaIICT6的含义标志

2、内容符号含义防爆声明Ex符合某种防爆标准防爆方式ia采用ia级本质安全防爆方法,可安装在。区气体类别IIC被允许涉及IIC类爆炸性气体温度组别T6设备表面温度不超过85CEx:表明电气设备符合GB3836.1-2010第1章所列专用标准的一个或多个防爆型式。2、爆炸性气体防爆环境,所使用的的各种防爆型式如下:d:隔爆外壳(对应EPLGb或Mb);e:增安型(对应EPLGb或Mb或Gc);ia:本质安全型(对应EPLGa或Ma)、ib:本质安全型(对应EPLGb或Mb)、ic:本质安全型(对应EPLGC);ma:浇封型(对应EPLGa或Ma)、mb:浇封型(对应EPLGb或Mb)、me:浇封型(

3、对应EPLGC);nA:无火花(对应EPLGc)、nC:火花保护(对应EPLGc)、nR:限制呼吸(对应EPLGc);o:油浸型(对应EPLGb);px:正压型(对应EPLGb或Mb).py:正压型(对应EPLGb)、pz:正压型(对应EPLGc);q:充砂型(对应EPLGb或Mb)。3、爆炸性粉尘防爆环境,所使用的的各种防爆型式如下:ta:外壳保护型(对应EPLDa)、tb:外壳保护型(对应EPLDb)tc:外壳保护型(对应EPLDc);ia:本质安全型(对应EPLDa).ib:本质安全型(对应EPLDb).ic:本质安全型(对应EPLDe);ma:浇封型(对应EPLDa)、mb:浇封型(对

4、应EPLDb)、me:浇封型(对应EPLDc);P:正压型(对应EPLDb或DC)o4、气体粉尘类别,分类如下:爆炸性环境用电气设备分为I类、11类和HI类。I类:易产生瓦斯的煤矿用电气设备,包括Ma和Mb。II类包括HA、IIB、和11C类,除易产生瓦斯的煤矿外其他爆炸性气体环境用电气设备。标志HB的设备可适用于HA设备的使用条件,同样,标志IlC的设备可适用于HA和HB设备的使用条件。但I类电气设备与11类电气设备不能互换使用条件。In类包括WA、IIIB、和11IC类,爆炸性粉尘环境用电气设备。标志11IB的设备可适用于11IA设备的使用条件,同样,标志InC的设备可适用于InA和11I

5、B设备的使用条件。5、温度组别11类电气设备的最高表面温度分组温度组别最高表面温度Tl450T2300T3200T4135T5100T685对于最高表面温度超过450。C的电气设备应用摄氏温度来标记最高表面温度,例如,600oCo用于特殊气体的11类电气设备,不必标出相应温度组别或最高表面温度。6、关联设备对于适合安装在危险场所的关联设备,如果危险场所的设备内部提供有限能措施,防爆型式的符号应用方括号扩起来,例如,ExdiaIICT4Gbo当关联设备类别与设备的类别不同时,关联设备的类别应用方括号扩起来,例如,ExdiaIICGaJ11BT4Gb,典型的例子是安装于隔爆外壳内的二极管安全栅。二

6、极管安全栅属于关联设备。对于适合安装在危险场所的关联设备,如果危险场所的设备外部提供有限能措施,防爆型式的符号不用方括号扩起来,例如,ExiaIICT4Gb,典型的例子是用本质安全光电池连接到安全区的隔爆外壳灯。对于不适合安装在危险场所的关联设备,符号EX和防爆型式的符号应用同一方括号扩起来,例如,ExiaGaIICo对于不适合安装在危险场所的关联设备,不包括温度组别。对于既有关联设备又有本质安全设备,且不要求用户连接设备的本质安全部分的设备,关联设备的标志不应出现,设备保护级别不同时除外。例如,ExdibIICT4Gb,而不是EXdibibGbIICT4Gb,但是,如果设备保护级别不同,则E

7、XdiaiaGaIICT4Gb是正确的。本文标题EXiatiaDaIIICTlOOoCDb就属于这类设备。适用于粉尘防爆环境,关联设备为iaDao当一台电气设备的不同部分或Ex元件使用不同的防爆型式时,防爆标志应包括所有所使用的防爆型式符号,防爆型式的符号应按字母顺序排列,彼此之间应有小的间隔。例如:ExdmbIIAT3Gb表示同时采用了隔爆外壳、浇封两种防爆型式对不同部件分别进行保护。7、标志举例带本质安全型“i(EPLGa)输出电路的隔爆外壳Ex元件“d”(EPLGb),用于除易产生煤矿瓦斯气体外的C级爆炸性气体环境(防爆合格证编好后加符号):ExdiaGaIICGb或ExdbiaIICo

8、使用增安型“e(EPLGb)和正压外壳“px”型(EPLGb)的电气设备,最高表面温度125C,用于除易产生瓦斯的煤矿外的、引燃温度高于125。C的爆炸性气体环境,在防爆合格证中注明安全使用的具体条件(防爆合格证编好后加符号“X”):EXePXIIC125(T5)Gb或ExebpxbIIC125(T5)。用于具有导电性粉尘的爆炸性粉尘环境11IC等级“t(EPLDb)型电气设备,扩大的环境温度范围在-40OCl20OC之间时的最高表面温度低于175:ExtIIICT175Db或ExtbIIICT175;IP65;-40oCTib+120oCo用于爆炸性气体环境用HC等级浇封型电气设备“ma(EPLGa),最高表面温度低于145和用于具有导电性粉尘的爆炸性粉尘环境IIIC等级浇封型电气设备“ma(EPLDa),最高表面温度低于120,一张防爆合格证:ExmaIICT4Ga或ExmaIICT4;ExmaIIICT120Da或ExmaIIICT120;IP67o
