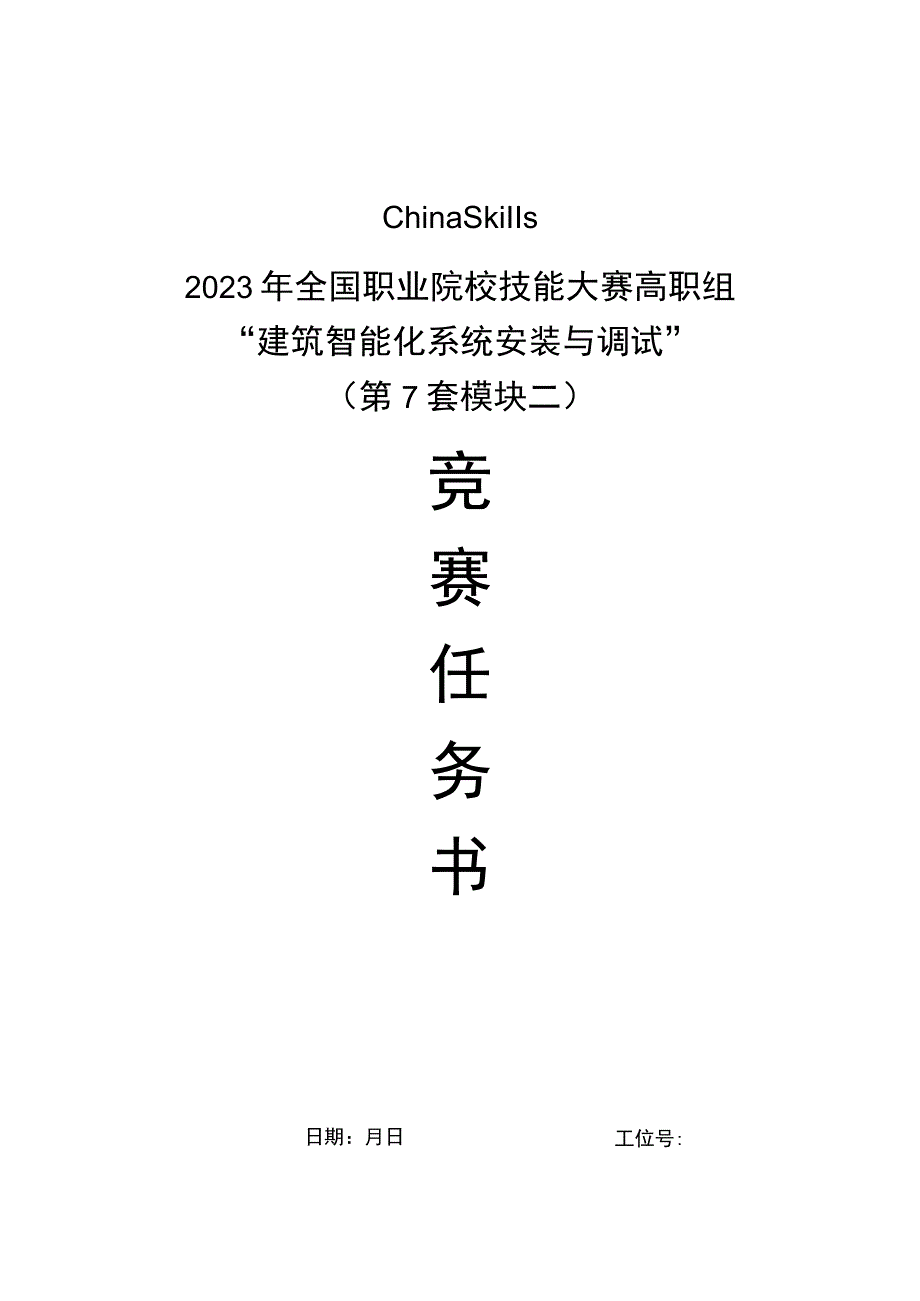

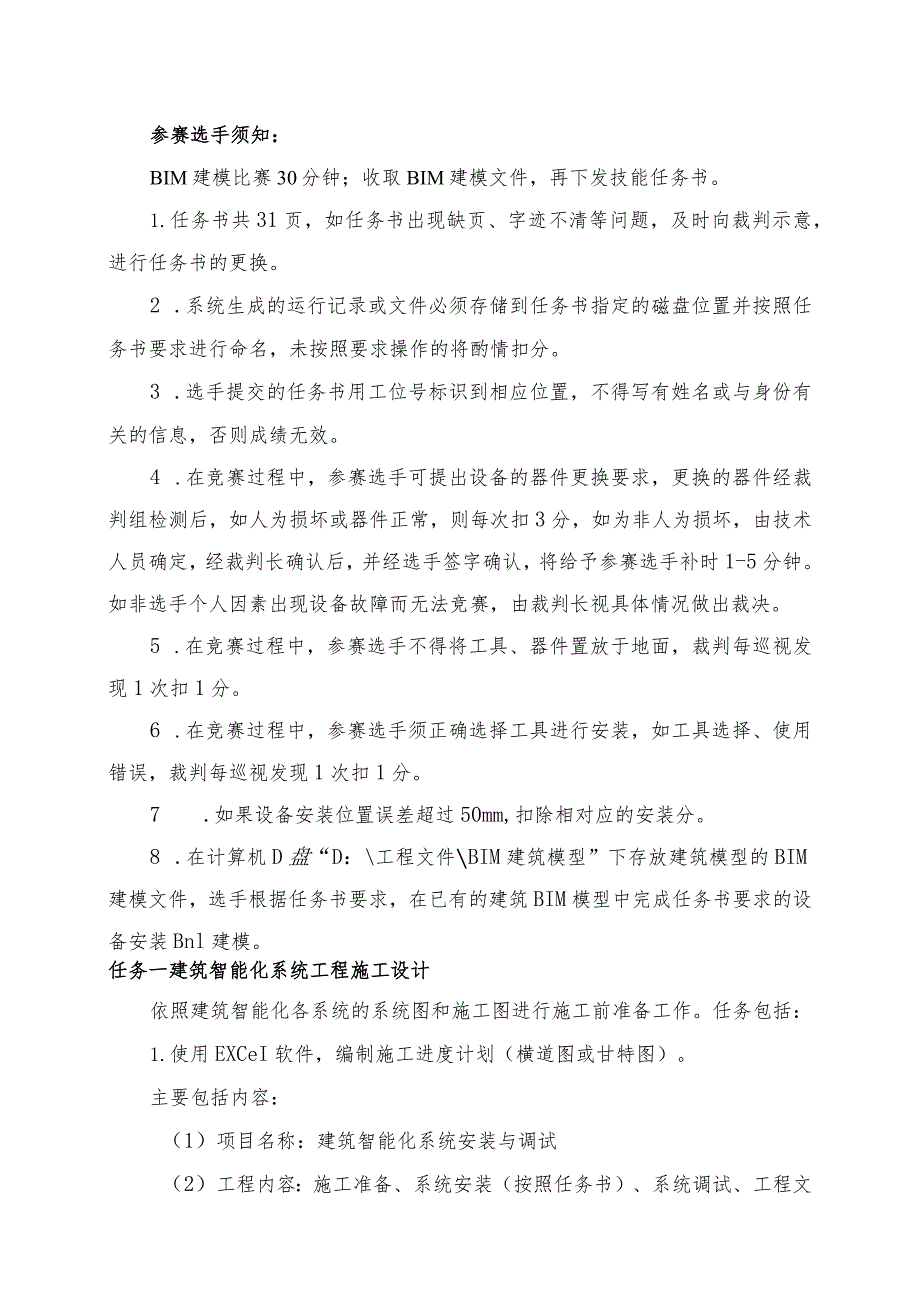

1、ChinaSkiIIs2023年全国职业院校技能大赛高职组“建筑智能化系统安装与调试”（第7套模块二）竞赛任务书工位号:日期：月日参赛选手须知：BIM建模比赛30分钟；收取BIM建模文件，再下发技能任务书。1.任务书共31页，如任务书出现缺页、字迹不清等问题，及时向裁判示意，进行任务书的更换。2 .系统生成的运行记录或文件必须存储到任务书指定的磁盘位置并按照任务书要求进行命名，未按照要求操作的将酌情扣分。3 .选手提交的任务书用工位号标识到相应位置，不得写有姓名或与身份有关的信息，否则成绩无效。4 .在竞赛过程中，参赛选手可提出设备的器件更换要求，更换的器件经裁判组检测后，如人为损坏或器件正常
2、，则每次扣3分，如为非人为损坏，由技术人员确定，经裁判长确认后，并经选手签字确认，将给予参赛选手补时1-5分钟。如非选手个人因素出现设备故障而无法竞赛，由裁判长视具体情况做出裁决。5 .在竞赛过程中，参赛选手不得将工具、器件置放于地面，裁判每巡视发现1次扣1分。6 .在竞赛过程中，参赛选手须正确选择工具进行安装，如工具选择、使用错误，裁判每巡视发现1次扣1分。7 .如果设备安装位置误差超过50mm,扣除相对应的安装分。8 .在计算机D盘“D：工程文件BIM建筑模型”下存放建筑模型的BIM建模文件，选手根据任务书要求，在已有的建筑BIM模型中完成任务书要求的设备安装Bnl建模。任务一建筑智能化系

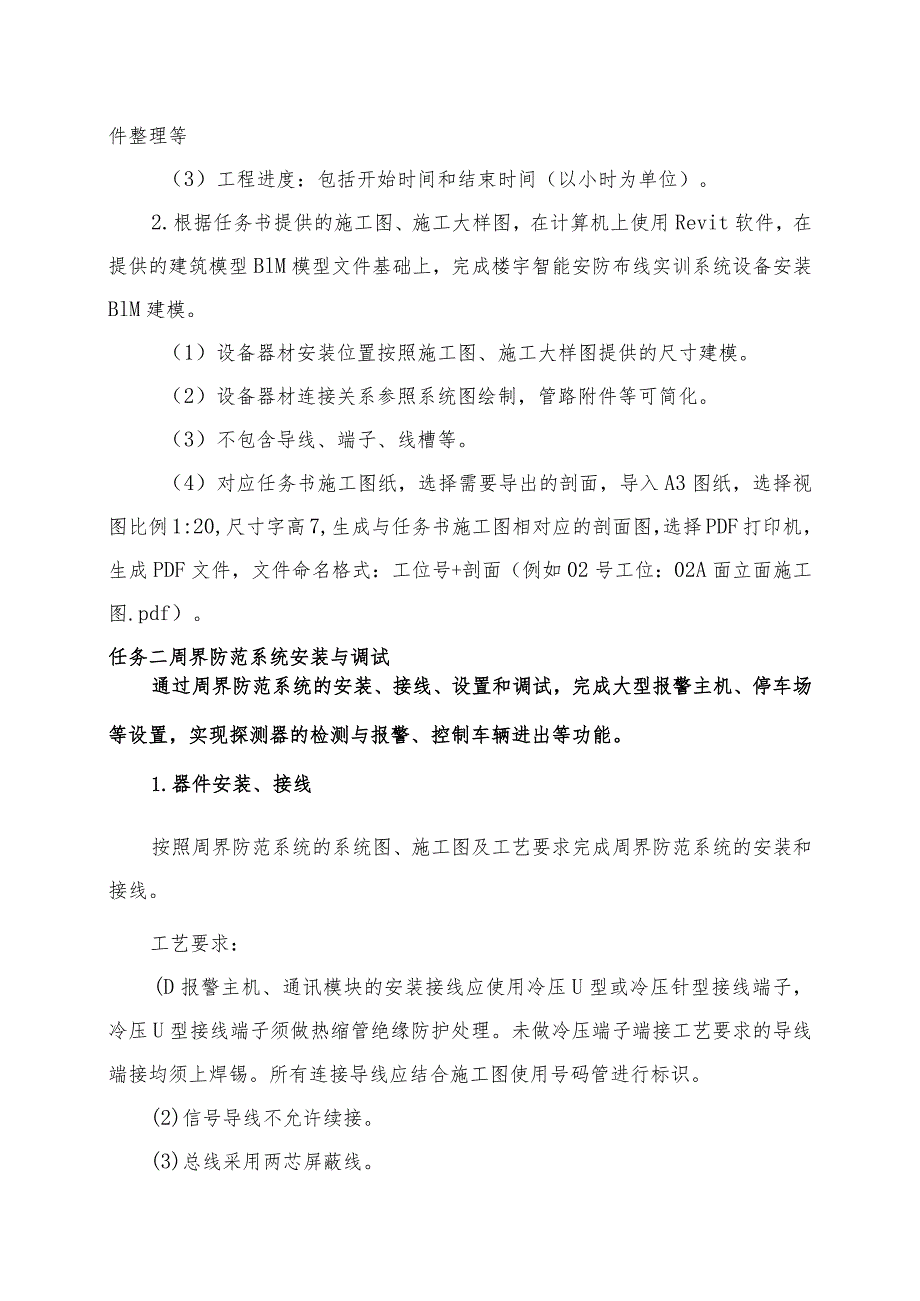

3、统工程施工设计依照建筑智能化各系统的系统图和施工图进行施工前准备工作。任务包括：1.使用EXCeI软件，编制施工进度计划（横道图或甘特图）。主要包括内容：（1）项目名称：建筑智能化系统安装与调试（2）工程内容：施工准备、系统安装（按照任务书）、系统调试、工程文件整理等（3）工程进度：包括开始时间和结束时间（以小时为单位）。2.根据任务书提供的施工图、施工大样图，在计算机上使用Revit软件，在提供的建筑模型BlM模型文件基础上，完成楼宇智能安防布线实训系统设备安装BlM建模。（1）设备器材安装位置按照施工图、施工大样图提供的尺寸建模。（2）设备器材连接关系参照系统图绘制，管路附件等可简化。（3
4、）不包含导线、端子、线槽等。（4）对应任务书施工图纸，选择需要导出的剖面，导入A3图纸，选择视图比例1:20,尺寸字高7,生成与任务书施工图相对应的剖面图，选择PDF打印机，生成PDF文件，文件命名格式：工位号+剖面（例如02号工位：02A面立面施工图.pdf）。任务二周界防范系统安装与调试通过周界防范系统的安装、接线、设置和调试，完成大型报警主机、停车场等设置，实现探测器的检测与报警、控制车辆进出等功能。1.器件安装、接线按照周界防范系统的系统图、施工图及工艺要求完成周界防范系统的安装和接线。工艺要求：(D报警主机、通讯模块的安装接线应使用冷压U型或冷压针型接线端子，冷压U型接线端子须做热缩
5、管绝缘防护处理。未做冷压端子端接工艺要求的导线端接均须上焊锡。所有连接导线应结合施工图使用号码管进行标识。(2)信号导线不允许续接。(3)总线采用两芯屏蔽线。(4)电源线续接处应用热缩管、套管等工艺用料进行保护。(5)线槽内的布线应整齐、规范。(6)器件引出线须经过缠绕管缠绕进入线槽。2,通过参数设置，实现以下要求：(1)将大型报警主机主操作码修改为202304,编程密码修改为230888o(2)添加用户号码为00为004的无限码,密码分别为111222、777888。(3)设置液晶键盘A键为火警键，实现连续报警。(4)设置红外幕帘探测器防区功能为延时防区，进入延时时间为5秒,退出延时时间为1
6、0秒。(5)抓拍机可自动识别车牌，道闸自动开闸放行，车辆通过后，道闸自动关闸。(6)设置LED屏二三行显示“顽强拼搏、勇夺第一”信息。设置语音播报内容为“车牌号+欢迎驶入”。(7)在停车场管理软件进行月租收费的设置。(8)通过停车场管理软件记录出入口通行记录，将运行记录保存在计算机D盘“工位号”文件夹下的“周界防范系统”子文件夹内。(9)实现大型报警主机与PC机的通讯，在软件中可记录周界防范系统的报警记录。将运行记录保存在计算机D盘“工位号”文件夹下的“周界防范系统”子文件夹内(如1号工位的周界防范系统的运行记录保存路径及名称为：D：01周界防范系统)。任务三电子巡更系统安装与调试通过对巡更系
7、统的安装和调试，实现通过巡更器采集巡更点信息，通过巡更软件对巡更路线进行设置并对巡更信息进行备份等功能。1.器件安装在赛场提供的器件中，选择巡更点，按照施工图要求安装。2,通过设置，实现以下功能要求：(1)采集光照度传感器监测照度到移动终端，并通过移动终端，根据照度大小控制灯具开/关。(2)采集温度传感器监测温度、CO浓度检测浓度值到移动终端，并通过移动终端，根据温度高低和CO浓度大小控制风扇开/关。(3)通过移动终端采集PM2.5、Co浓度值、温湿度、光照度、红外移动、声音探测器的数值。任务四建筑环境监控系统安装与调试通过建筑环境监测系统接线和调试，实现PM2.5、CO浓度、温湿度、光照度、
8、人体红外传感器等信号监测，通过移动终端控制风扇运行、点亮灯具等功能。1.器件安装、接线按照建筑环境监测系统的系统图、施工图及工艺要求完成建筑环境监测系统的安装和接线。工艺要求：(1)所有接线端子均应用冷压针型接线端子。(2)电源线续接处应用热缩管、套管等进行保护。(3)线管、线槽内的布线应整齐、规范。(4)器件引出线须经过缠绕管缠绕进入线槽、线管。2,通过参数设置，实现以下要求：(1)采集光照度传感器监测照度到移动终端，并通过移动终端，控制灯具开/关。(2)采集温度传感器监测温度到移动终端，并通过移动终端，控制风扇开/关。(3)通过移动终端采集PM2.5、CO浓度值、温湿度、光照度、红外移动、
9、声音探测器的数值。任务五智能照明监控(网络型)系统安装与调试四盏灯具分别代表路灯、室内灯、草坪灯、球场灯，通过智能照明监控系统的安装、接线和调试，实现对照明灯具的手动、自动控制，并能通过计算机实现远程组态监控。1.器件安装、接线按照智能照明系统的系统图、施工图及工艺要求完成智能照明系统的安装和接线。工艺要求：(1)所有接线端子均应用冷压针型接线端子。(2)电源线续接处应用热缩管、套管等进行保护。(3)线管、线槽内的布线应整齐、规范。(4)器件引出线须经过缠绕管缠绕进入线槽、线管。2.通过参数设置，实现以下要求：用编程软件对DDC模块进行编程，实现以下功能：(1)通过编程软件对DDC模块进行编程
10、配置，实现在组态工程界面上正确显示照明灯开关状态、手自动按钮手自动状态。(2)组态工程界面上，四盏灯具分别代表路灯、室内灯、草坪灯、球场灯。（3）在手动模式下，组态界面状杰为手动状态，四组灯的点亮/熄灭通过鼠标点击组态监控画面上的四组开/关按钮控制；在自动模式下，组态界面状态为自动状态，组态界面弹出循环控制键，要求当第一次按下循环控制键，实现以下循环，循环顺序为：球场灯开一（2s）一球场灯关一球场灯、草坪灯开一（3s）一球场灯、草坪灯关一球场灯、草坪灯、室内灯开一（4S）一球场灯、草坪灯、室内灯关一球场灯、草坪灯、室内灯、路灯开一（3s）一球场灯、草坪灯、室内灯、路灯关一（2s）一所有灯开一（
11、2s）一所有灯关O（4）定时控制：通过DDC控制器编程，实现对球场灯、草坪灯、室内灯的定时开启与关闭。如下表1定时控制时间表：时间列表日程（周）10:30开11:00关11:20开13:20关周一到周三11:45开16：15关周四到周日（5）将完成的DDe编程文件存放在计算机的D盘“工位号”文件“DDC智能照明监控系统”下的子文件夹内。如2号工位上位机工程保存位置为“D：02DDC智能照明监控系统职业素养要求1.正确使用工具，操作安全规范。2 .部件安装、电路连接、接头处理正确、可靠，符合规范要求。3 .爱惜赛场的设备和器材，尽量减少耗材的浪费。4 .保持工作台及附近区域干净整洁。5 .竞赛过
12、程中如有异议，可向现场考评人员反映，不得扰乱赛场秩序。6 .遵守赛场纪律，尊重考评人员，服从安排。-11附图1设备功能区域划分与网孔板编号第9页共31页网孔板侧面IftU*1Ffi=1VI.RMiMIIIiHxMB2口机”“11.*tfilWWl*三3回小1U.MWHaMMIXW4口MfMm2i.MMaiiiinxM5Q即关MI1俅M力fM”6财Hiw111.7E111MH.*JUHti*l8S11H1tt.A*MI#tnxl18BWH=B*(tM1因Ml2WWH/H，VJUfHHitI2r三WJP-叫NVRWU1船麒JXM“支好”31ttfi4dVj11tM4MIHt*11.JMMFSM是H
13、大餐5QMam411.Mm“屁*6叼tJflfHtg)191.WfKMIKXHiAfWWBMI-肝KWUZttl律1191.AtifltlffXfVOR2ABKWiA1t.RH超4IKS1tt.4E4M415酗FfIW19.JmtitIiiAmM6画一相tMxiiUI1WnfcWJlHxMB7面tW4fjl1ft.AHtftIKttx*l8同1tl.IMtIMWfIxee9CO1JMMHJIFlRE10J1“，具MWliana”11T112WU113IfM1“蟾Mjatwm*mNtttlit1tliU6K.AtMIH(lA*l2Q1ttm1S*1x.mifnw三2ILMi1tl.XMlftIffJtttAM3毋，1，MIm利fttU1L-J”21269f13LED14tw.1“婕MIilIW*tlii1MttM(WlFl)5H.wrom*M2“、*rmi4*1t三.IMMIMflxPi3tt4fM441*.AmiJunAM40COWM*1W.5PM2.5Mt1n.mtfc*mM6OM3J-.K9Mi1tl.WfIMMH
