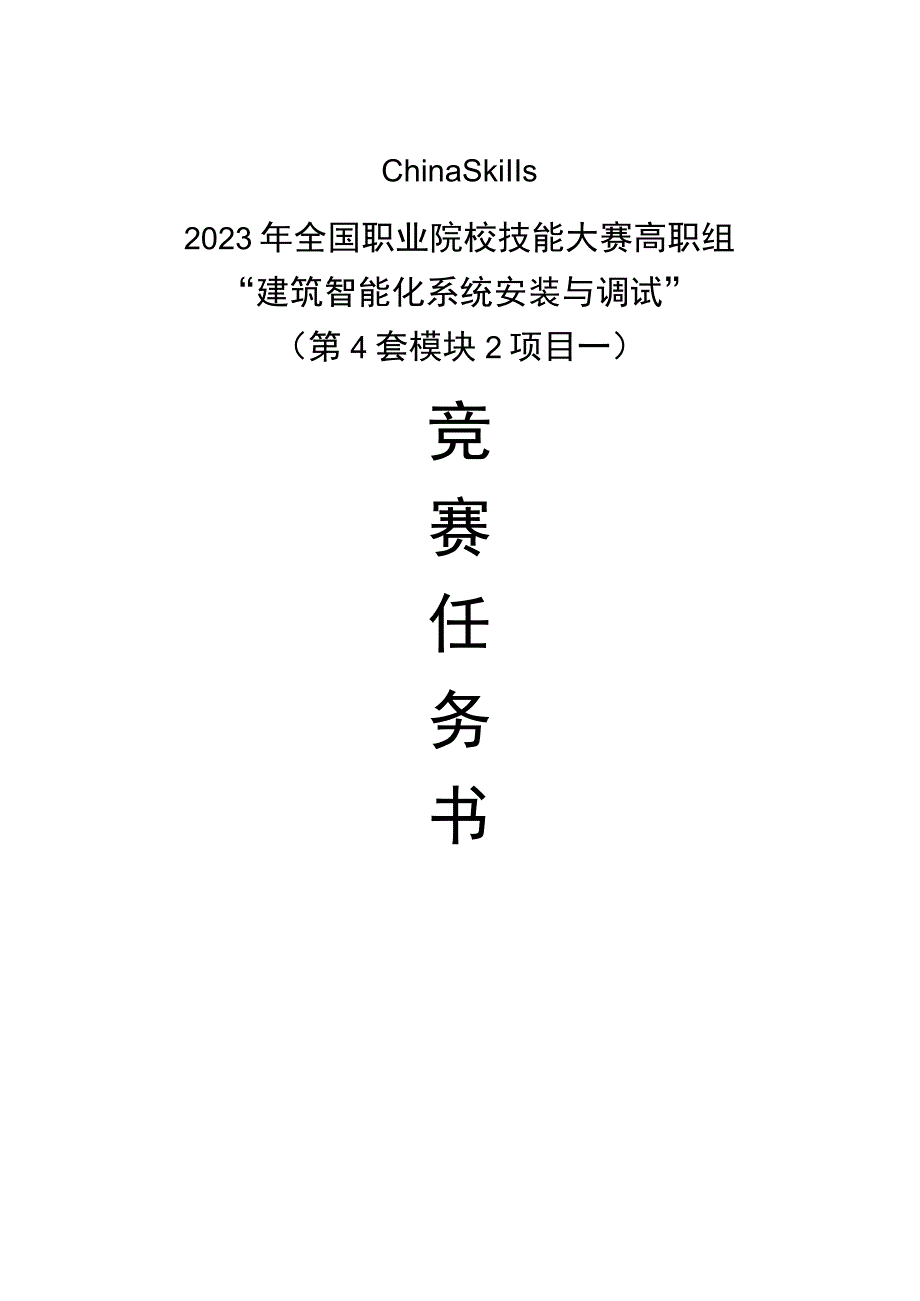

1、ChinaSkiIIs2023年全国职业院校技能大赛高职组“建筑智能化系统安装与调试”(第4套模块2项目一)竞赛任务书工位号:日期:月日参赛选手须知:1.任务书共24页,如任务书出现缺页、字迹不清等问题,及时向裁判示意,进行任务书的更换。2 .系统生成的运行记录或文件必须存储到任务书指定的磁盘位置并按照任务书要求进行命名,未按照要求操作的将酌情扣分。3 .选手提交的任务书用工位号标识到相应位置,不得写有姓名或与身份有关的信息,否则成绩无效。4 .在竞赛过程中,参赛选手可提出设备的器件更换要求,更换的器件经裁判组检测后,如人为损坏或器件正常,则每次扣3分,如为非人为损坏,由技术人员确定,经裁判长

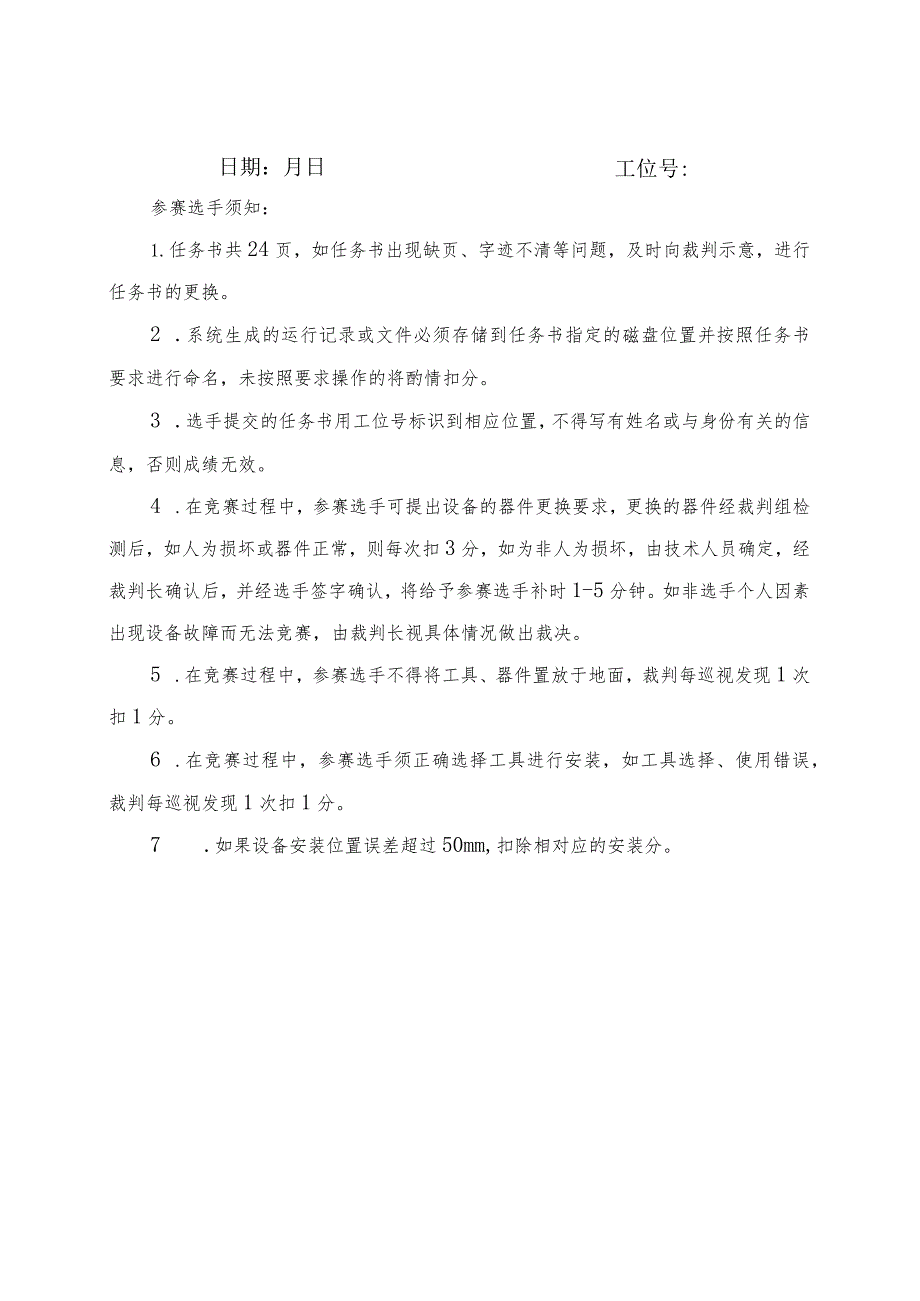

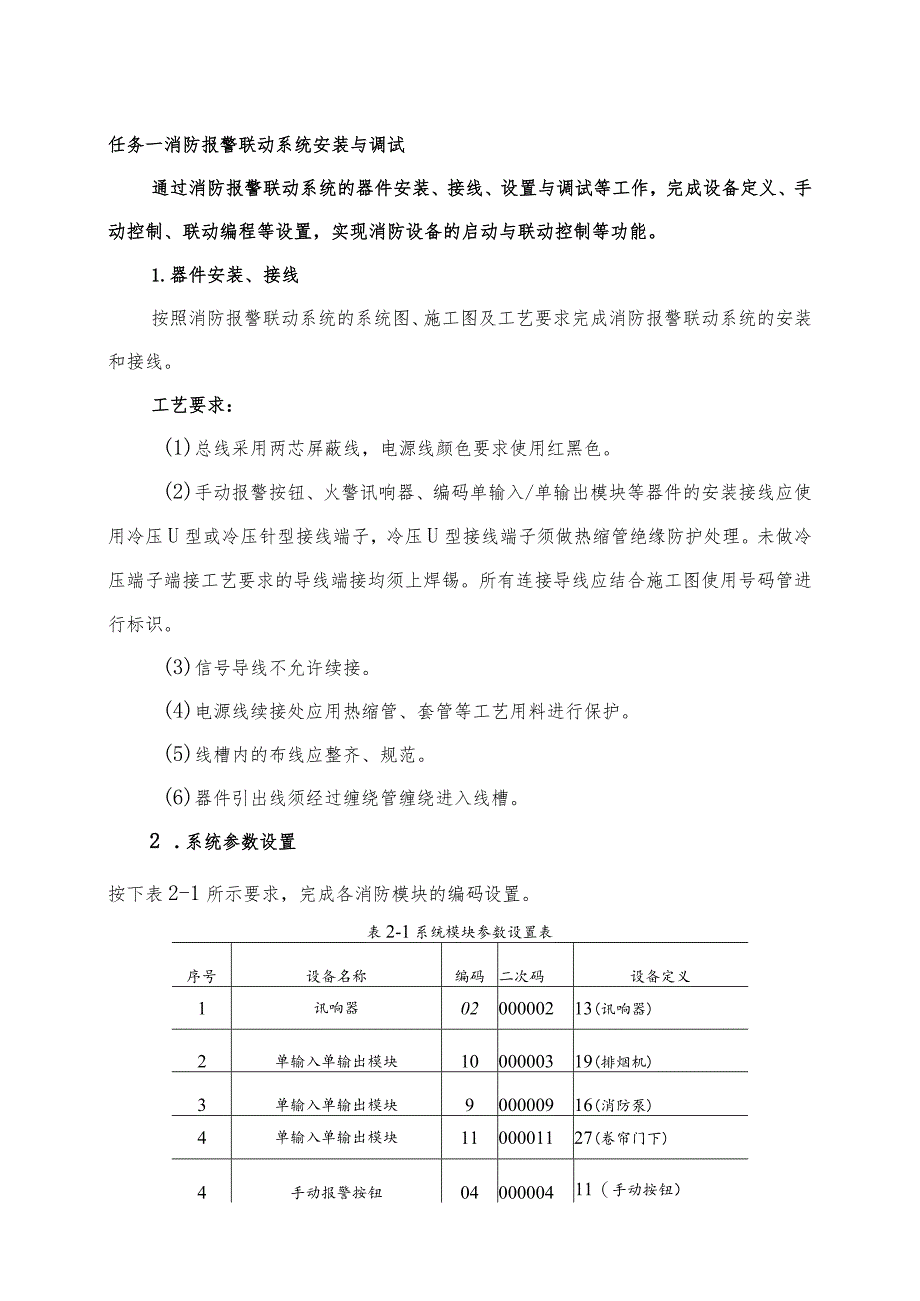

2、确认后,并经选手签字确认,将给予参赛选手补时1-5分钟。如非选手个人因素出现设备故障而无法竞赛,由裁判长视具体情况做出裁决。5 .在竞赛过程中,参赛选手不得将工具、器件置放于地面,裁判每巡视发现1次扣1分。6 .在竞赛过程中,参赛选手须正确选择工具进行安装,如工具选择、使用错误,裁判每巡视发现1次扣1分。7 .如果设备安装位置误差超过50mm,扣除相对应的安装分。任务一消防报警联动系统安装与调试通过消防报警联动系统的器件安装、接线、设置与调试等工作,完成设备定义、手动控制、联动编程等设置,实现消防设备的启动与联动控制等功能。1.器件安装、接线按照消防报警联动系统的系统图、施工图及工艺要求完成消

3、防报警联动系统的安装和接线。工艺要求:(1)总线采用两芯屏蔽线,电源线颜色要求使用红黑色。(2)手动报警按钮、火警讯响器、编码单输入/单输出模块等器件的安装接线应使用冷压U型或冷压针型接线端子,冷压U型接线端子须做热缩管绝缘防护处理。未做冷压端子端接工艺要求的导线端接均须上焊锡。所有连接导线应结合施工图使用号码管进行标识。(3)信号导线不允许续接。(4)电源线续接处应用热缩管、套管等工艺用料进行保护。(5)线槽内的布线应整齐、规范。(6)器件引出线须经过缠绕管缠绕进入线槽。2 .系统参数设置按下表2-1所示要求,完成各消防模块的编码设置。表2-1系统模块参数设置表序号设备名称编码二次码设备定义

4、1讯响器0200000213(讯响器)2单输入单输出模块1000000319(排烟机)3单输入单输出模块900000916(消防泵)4单输入单输出模块1100001127(卷帘门下)4手动报警按钮0400000411(手动按钮)5消火栓按钮0500000515(消火栓按钮)6智能光电感烟探测器0600000603(点型感烟)7智能电子差定温感温探测器0800000802(点型感温)8扬声器监视模块1200001212(消防广播)3 .系统功能调试调试要求如下:(1)按下手动盘按键12,分别启动讯响器、排烟机(2)触发感烟探测器,能立即启动排烟机,延时3秒启动卷帘门下。(3)设置感温探测器和手动

5、报警按钮为预警设备,触发感温探测器进入预警状态,再按下手动报警按钮,能联动启动讯响器。(4)触发的消火栓按钮,能延时5秒启动消防泵。(5)触发感烟探测器和消火栓按钮,能立即启动消防广播指挥现场人员疏散。(6)通过设置,实现广播分配盘的5#键启动消防广播指挥现场人员疏散。任务二网络视频监控系统安装与调试通过网络视频监控系统的安装、接线和调试,实现智能球型摄像机(DS-2DE6TH13IY-KHV)、红外网络摄像机(DS-2CD2TH13WD-KHV)、智能变焦筒型网络摄像机(DS-2CD26TH52F-KHV)、半球网络摄像机(DS-2CD23TH13-KHV)视频信号的显示、切换与录像等功能。

6、注:硬盘录像机默认用户名admin,密码al234567,解锁图案1.器件安装、接线按照网络视频监控系统的系统图、施工图及工艺要求完成网络视频监控系统的安装和接线,采用TIA568B标准。工艺要求:(1)线缆应结合施工图进行标识。(2)电源线续接处应用热缩管、套管等工艺用料进行保护。(3)线管、线槽内的布线应整齐、规范。(4)器件引出线须经过缠绕管缠绕进入线槽、线管。(5)线缆端接符合国家标准规范,理线美观,预留缆线长度适中。(6)水晶头压接外观端正,抗拉线剪除干净,没有明显偏心和绞对,护套端接到位。2,通过参数设置,实现以下功能要求:每个摄像机均为出厂设置:IP地址192.168.X.X,用

7、户名:admin,密码al2345670NVR均为出厂设置:IP地址192.168.X.X,用户名:admin,密码al2345670请按照任务书规划网段,进行IP地址设置。注意一一用户名和密码不要修改,修改将扣分!网络视频监控系统IP地址规划表IP地址子网掩码网关智能球型摄像机、红外网络摄像机智能变焦筒型网络摄像机半球网络摄像机网络硬盘录像机进行操作,截图和操作记录保存在计算机D盘“工位号”文件夹下的“网络视频监控系统”子文件夹内(如1号工位的网络视频监控系统的运行记录保存路径及名称为:D:01网络视频监控系统)。(1)摄像机OSD设置:设置画面OSD,分别将四台摄像机显示画面右下角地址显示

8、为网络高速球摄像机显示为“小区”、网络红外半球摄像机显示为“智能大楼”、智能变焦筒型网络摄像机显示为“教室”、红外网络摄像机显示为“走廊(2)NVR添加摄像机:通过浏览器登录网络硬盘录像机,添加本实训台4台摄像机。(3)登录红外网络摄像机,将摄像机曝光模式为快门优先、快门时间为1/120,截图;(4)网络高速球摄像机设置3个预置点,分别命名为“工位X预置点1”等。设置一条巡航路线,名称为“巡航线路1”,把刚才的3个预置位加入路线,截图。裁判评分时候手动调用巡航路线进行展示。(5)通过设置,将智能变焦筒型网络摄像机监控区域分成左右两个区域,区域左侧为设防区域,右侧为不设防区域,布防时间段为08:

9、0012:00,当NVR网络视频录像机接收到智能变焦筒型网络摄像机的移动侦测信号时,声光报警器2发出声光警示信号。任务三综合布线系统安装与调试通过数据信息点、语音信息点的安装、接线与调试,实现数据信息点与RJ45配线架的链路导通,语音信息点通过调试完成通话等功能。1.器件安装、接线按照综合布线系统的系统图、施工图及工艺要求完成综合布线系统的安装和接线。工艺要求:(1)线缆应结合施工图进行标识。(2)线管、线槽内的布线应整齐、规范。(3)器件引出线须经过缠绕管缠绕进入线槽、线管。(4)线缆端接符合国家标准规范,理线美观,预留缆线长度适中。(5)水晶头压接外观端正,抗拉线剪除干净,没有明显偏心和绞

10、对,护套端接到位。2,通过参数设置,实现以下要求:调试要求如下:(1)按照TIA568A标准对RJ45配线架、数据模块进行打线操作。(2)对RJ45配线架进行打线,实现网络的连通。(3)对RJll模块和HO配线架进行线缆端接,并连接至程控交换机,实现语音网络的连通,设置程控交换机实现电话1号码为315,电话2号码为310,两部电话机可通过两个语音插座实现通话。(4)使用冷压方式制作2根SC-SC光纤跳线,每条制作完成的跳线长度均为400mm;要求光纤跳线长度误差在指定长度5毫米以内,跳线使用P型线缆标签纸进行标签标识,线缆两端均标识为GLl(5)在机柜中安装两个光纤配线架,上方为Gl,下方为G

11、2,布1根4芯单模室内光缆,一端穿入Gl光纤配线架内部,另一端穿入G2光纤配线架内部,将光缆与尾纤熔接,尾纤另一端插接在4号端口对应的耦合器上。任务四可视对讲系统(网络型)安装与调试通过可视对讲系统的器件安装、接线、设置与调试等工作,完成室外主机、室内分机、管理中心机、门禁控制器等设置,实现室外主机处刷脸、密码或刷卡开锁,室内分机检测传感器信号并联动管理中心机进行报警,指纹机指纹开门等功能。1.器件安装、接线按照可视对讲系统的系统图、施工图及工艺要求完成可视对讲系统的安装和接线。工艺要求:(1)线缆应结合施工图进行标识。(2)电源线颜色要求使用红黑色,电源线续接处应用热缩管、套管等工艺用料进行

12、保护。(3)线管、线槽内的布线应整齐、规范。(4)器件引出线须经过缠绕管缠绕进入线槽、线管。2,通过参数设置,实现以下功能要求:室外主机设置:期号为1,幢号为11,单元号为3,IP地址见下表所示。设置室内机1:房间号102;设置室内机2:房间号:207;IP地址见下表所示。室外主机出厂设置:IP地址192,168.X.X,用户名:admin,密码al234567o室内机出厂设置:IP地址192.168.X.X,用户名:admin,密码al234567o请按照任务书规划网段,进行IP地址设置。注意一一用户名和密码不要修改,修改将扣分!可视对讲系统IP地址规划表IP地址子网掩码网关室外主机室内机1

13、室内机2管理中心机执行下边的功能操作,通过对讲和门禁管理软件提取可视对讲系统的运行记录,将运行记录保存在计算机D盘“工位号”文件夹下的“可视对讲系统”子文件夹内(如1号工位的可视对讲系统的运行记录保存路径及名称为:D:01可视对讲系统)。通过对讲和门禁管理软件提取可视对讲系统的运行记录,将运行记录保存在计算机D盘“工位号”文件夹下的“可视对讲系统”子文件夹内(如1号工位的可视对讲系统的运行记录保存路径及名称为:1):01可视对讲系统)。(1)通过管理中心机呼叫室内机102和室内机207,实现通话功能,要求视频、语音清晰。(2)通过设置,实现密码开锁功能,207室开锁密码为:112598。(3)

14、通过软件设置,采集选手人脸,实现选手刷脸开门功能。(4)室内机设置外出布防状态,一旦发生紧急状况,按下紧急报警按钮,管理中心机会有声音警报,软件记录报警信息。职业素养要求1.正确使用工具,操作安全规范。2 .部件安装、电路连接、接头处理正确、可靠,符合规范要求。3 .爱惜赛场的设备和器材,尽量减少耗材的浪费。4 .保持工作台及附近区域干净整洁。5 .竞赛过程中如有异议,可向现场考评人员反映,不得扰乱赛场秩序。6 .遵守赛场纪律,尊重考评人员,服从安排。Ar律HafBwWftt鼻1tiit1*Xfl0*1it.A*mum42O47”191.0JHIfW*X*三3回AM19t.IfI1fifltX*B4Q2M.JMmHl11A4l5QU*M*川I1WfWI6匐fltH*174M1111M,mM*B8S11H1H.AmtHAflUtMH皿UWJwi”1;H1ItiA1因1412*fttM.mttnH2LNHFNVRmiw1*n.3IMt讲HfM14曲OAAMflfItfl1i.*nftnmx*i5MMHIM1”,MnMlUH大*69fi*MH*(M)1W1

展开阅读全文
