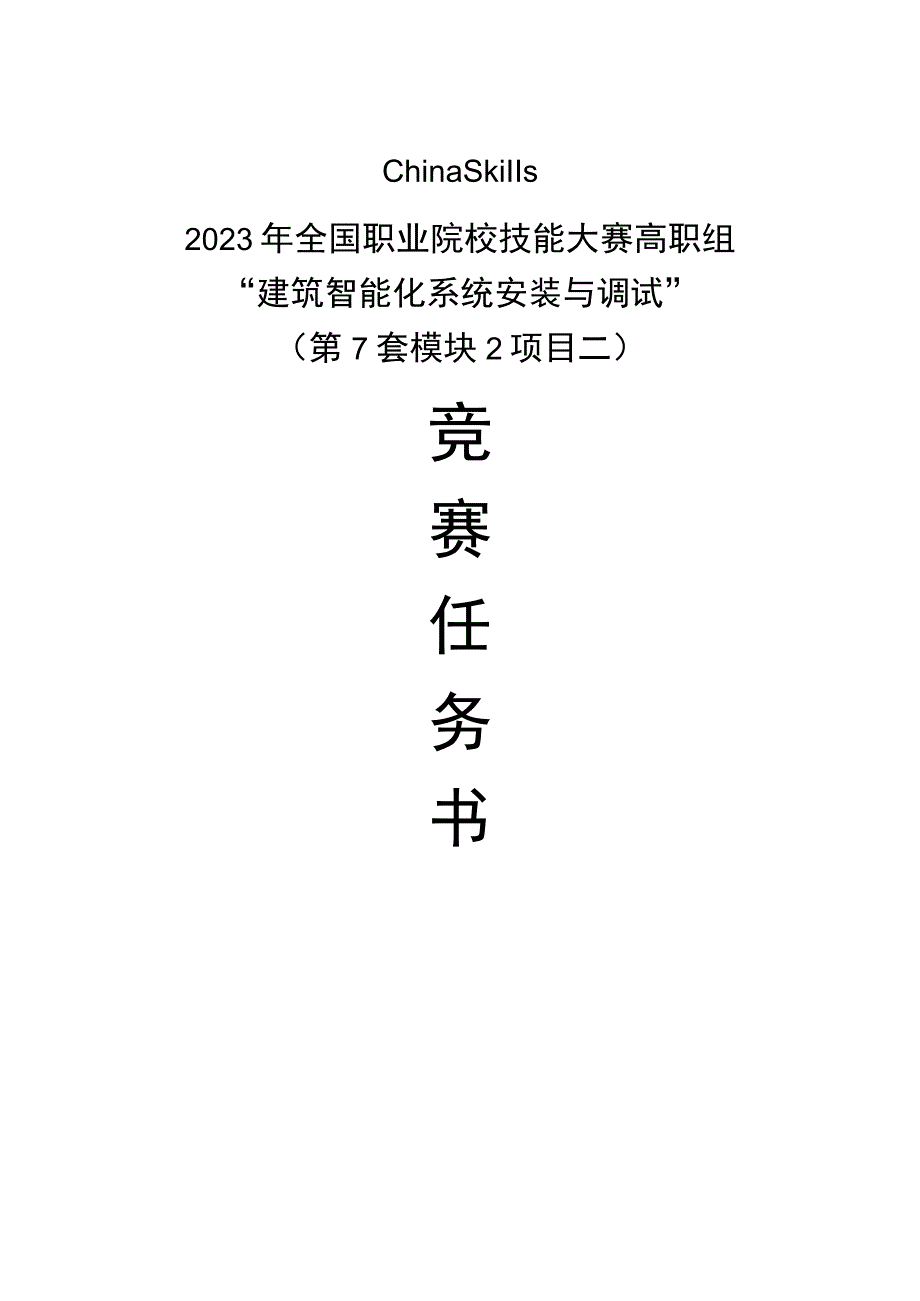

1、ChinaSkiIIs2023年全国职业院校技能大赛高职组“建筑智能化系统安装与调试”(第7套模块2项目二)竞赛任务书工位号:日期:月日参赛选手须知:1.任务书共30页,如任务书出现缺页、字迹不清等问题,及时向裁判示意,进行任务书的更换。2 .系统生成的运行记录或文件必须存储到任务书指定的磁盘位置并按照任务书要求进行命名,未按照要求操作的将酌情扣分。3 .选手提交的任务书用工位号标识到相应位置,不得写有姓名或与身份有关的信息,否则成绩无效。4 .在竞赛过程中,参赛选手可提出设备的器件更换要求,更换的器件经裁判组检测后,如人为损坏或器件正常,则每次扣3分,如为非人为损坏,由技术人员确定,经裁判长

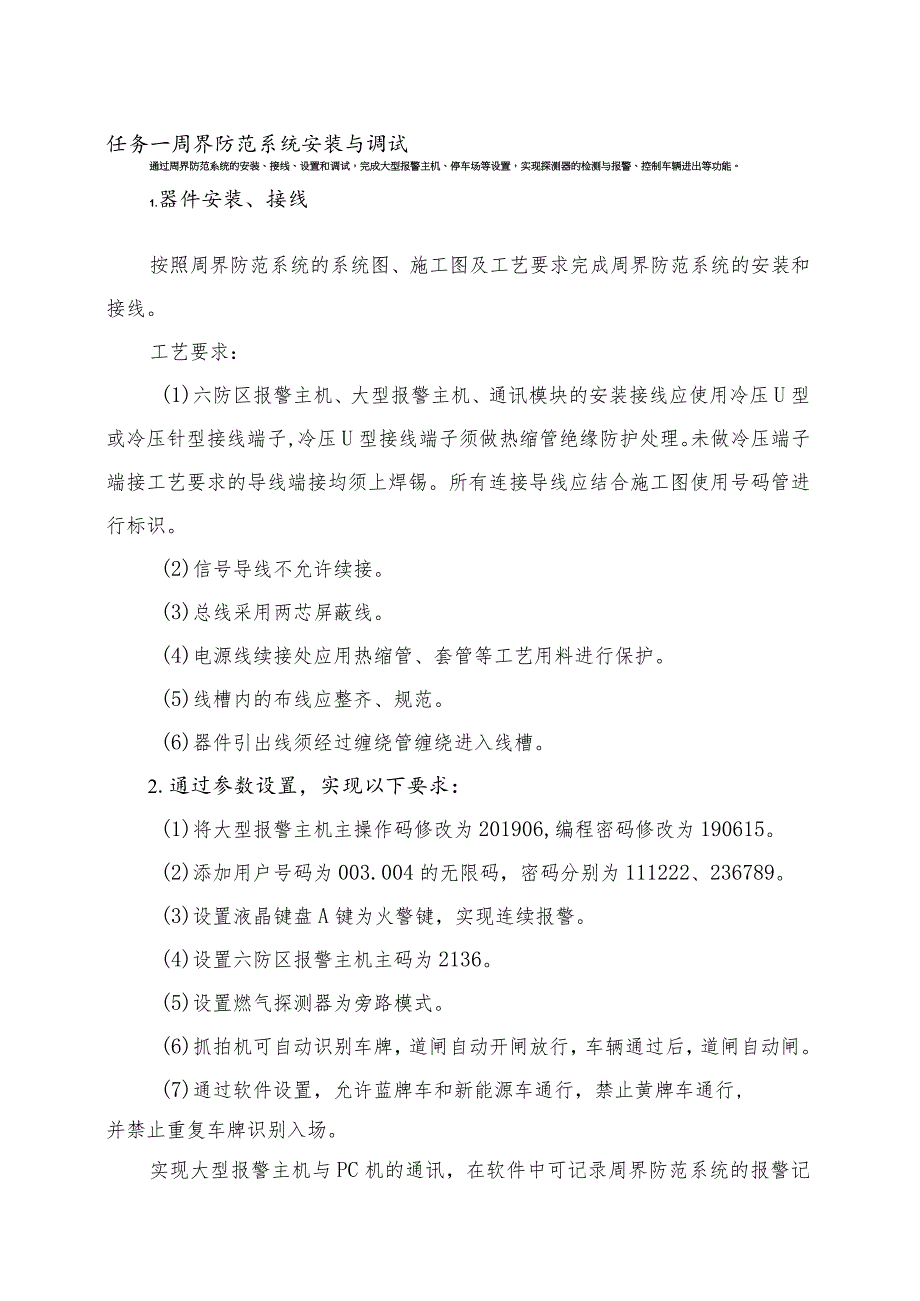

2、确认后,并经选手签字确认,将给予参赛选手补时1-5分钟。如非选手个人因素出现设备故障而无法竞赛,由裁判长视具体情况做出裁决。5 .在竞赛过程中,参赛选手不得将工具、器件置放于地面,裁判每巡视发现1次扣1分。6 .在竞赛过程中,参赛选手须正确选择工具进行安装,如工具选择、使用错误,裁判每巡视发现1次扣1分。7 .如果设备安装位置误差超过50mm,扣除相对应的安装分。任务一周界防范系统安装与调试通过周界防范系统的安装、接线、设置和调试,完成大型报警主机、停车场等设置,实现探测器的检测与报警、控制车辆进出等功能。1.器件安装、接线按照周界防范系统的系统图、施工图及工艺要求完成周界防范系统的安装和接线

3、。工艺要求:(1)六防区报警主机、大型报警主机、通讯模块的安装接线应使用冷压U型或冷压针型接线端子,冷压U型接线端子须做热缩管绝缘防护处理。未做冷压端子端接工艺要求的导线端接均须上焊锡。所有连接导线应结合施工图使用号码管进行标识。(2)信号导线不允许续接。(3)总线采用两芯屏蔽线。(4)电源线续接处应用热缩管、套管等工艺用料进行保护。(5)线槽内的布线应整齐、规范。(6)器件引出线须经过缠绕管缠绕进入线槽。2.通过参数设置,实现以下要求:(1)将大型报警主机主操作码修改为201906,编程密码修改为190615。(2)添加用户号码为003.004的无限码,密码分别为111222、236789。

4、(3)设置液晶键盘A键为火警键,实现连续报警。(4)设置六防区报警主机主码为2136。(5)设置燃气探测器为旁路模式。(6)抓拍机可自动识别车牌,道闸自动开闸放行,车辆通过后,道闸自动闸。(7)通过软件设置,允许蓝牌车和新能源车通行,禁止黄牌车通行,并禁止重复车牌识别入场。实现大型报警主机与PC机的通讯,在软件中可记录周界防范系统的报警记录。将运行记录保存在计算机D盘“工位号”文件夹下的“周界防范系统”子文件夹内(如1号工位的周界防范系统的运行记录保存路径及名称为:D:01周界防范系统,下同)。任务二巡更系统安装与调试通过对巡更系统的安装和调试,实现通过巡更器采集巡更点信息,通过巡更软件对巡更

5、路线进行设置并对巡更信息进行备份等功能。1.器件安装在赛场提供的器件中,选择巡更点,按照施工图要求安装。2,通过设置,实现以下功能要求:(1)按照巡更点施工图安装要求完成巡更点安装,并结合施工图巡更点名称定义巡更点名称。(2)设置巡更人员为“管理员”,设置两个巡更事件,事件的状态1为“异常”,状态2为“无异常工(3)设置巡更路线为:(以施工图一致)单元门口1单元门口2走廊一一管理中心一一机房一一机房室外巡更点,设置每个巡更点相隔时间为1分钟。(4)将运行记录保存在计算机D盘“工位号”文件夹下的“巡更系统”子文件夹内。任务三建筑环境监测系统安装与调试通过建筑环境监测系统接线和调试,实现PM2.5

6、、CO浓度、温湿度、光照度等信号监测,通过移动终端控制风扇运行、点亮灯具等功能。1.器件安装、接线按照建筑环境监测系统的系统图、施工图及工艺要求完成建筑环境监测系统的安装和接线。工艺要求:(1)所有接线端子均应用冷压针型接线端子。(2)电源线续接处应用热缩管、套管等进行保护。(3)线管、线槽内的布线应整齐、规范。(4)器件引出线须经过缠绕管缠绕进入线槽、线管。2.通过参数设置,实现以下要求:(1)采集光照度传感器监测照度到移动终端,并通过移动终端,根据照度大小控制灯具开/关。(2)采集CO浓度值监测到移动终端,并通过移动终端,根据Co浓度值控制风扇开/关。(3)通过移动终端采集PM2.5、温度

7、传感器、温湿度、光照度、红外移动、声音探测器的数值。任务四智能照明系统安装与调试四盏灯具分别代表路灯、室内灯、草坪灯、球场灯,通过对保存在计算机D盘“竞赛程序”文件夹下的“DDC照明控制程序”和“力控组态程序”的编程、组态与调试,实现照明控制和监测。通过智能照明监控系统的安装、接线和调试,实现对照明灯具的手动、自动控制,并能通过计算机实现远程组态监控。1.器件安装、接线按照智能照明系统的系统图、施工图及工艺要求完成智能照明系统的安装和接线。工艺要求:(1)所有接线端子均应用冷压针型接线端子。(2)电源线续接处应用热缩管、套管等进行保护。(3)线管、线槽内的布线应整齐、规范。(4)器件引出线须经

8、过缠绕管缠绕进入线槽、线管。2.通过参数设置,实现以下要求:用编程软件对DDC模块进行编程,并完善提供的组态软件上的工程,实现以下功能:(1)通过编程软件对DDC模块进行编程配置,实现在组态工程界面上正确显示照明灯开关状态、手自动按钮手自动状态。(2)组态工程界面上,四盏灯具分别代表路灯、室内灯、草坪灯、球场灯。(3)在手动模式下,组态界面状态为手动状态,四组灯的点亮/熄灭通过鼠标点击组态监控画面上的四组开/关按钮控制;在自动模式下,组态界面状态为自动状态,组杰界面弹出循环控制键,要求当第一次按下循环控制键,实现以下循环,循环顺序为:球场灯开一(2s)一球场灯关一球场灯、草坪灯开一(3s)一球

9、场灯、草坪灯关一球场灯、草坪灯、室内灯开一(4s)一球场灯、草坪灯、室内灯关一球场灯、草坪灯、室内灯、路灯开一(3s)一球场灯、草坪灯、室内灯、路灯关一(2S)一所有灯开一(2S)一所有灯关一。(4)定时控制:通过DDC控制器编程,实现对球场灯、草坪灯、室内灯的定时开启与关闭。如下表1定时控制时间表:时间列表日程(周)10:30开11:00关11:20开13:20关周一到周三11:45开16:15关周四到周日(5)将完成的DDC编程文件存放在计算机的D盘“工位号文件DDC智能照明监控系统”下的子文件夹内。如2号工位上位机工程保存位置为“D:02DDC智能照明监控系统职业素养要求1.正确使用工具

10、,操作安全规范。2 .部件安装、电路连接、接头处理正确、可靠,符合规范要求。3 .爱惜赛场的设备和器材,尽量减少耗材的浪费。4 .保持工作台及附近区域干净整洁。5 .竞赛过程中如有异议,可向现场考评人员反映,不得扰乱赛场秩序。6.遵守赛场纪律,尊重考评人员,服从安排附图1设备功能区域划分与网孔板编号第9页共31页附图2网孔板正反面识别图网孔板反面/网孔板正面网孔板侧面附图3图例说明FWlKft“MH1RM*xfl=191.MHMWMfckN2OW1ft.*miMftH2I.tlMffm.*B5O卮林MU1W4.MfAI5l6酚IltfW19i.wtMirmxB7O111MH.mm8BJtriJ

11、HI191.神灯”麒克蚊独4fIM好转It1因Jll2HftAJi/W.JIJlWiMflTlB2E-JMCSNVRMtiIl1桂内姆JJU锐”行前3.HMMUU14dWDlOMAN”“1.I*lftMmIB5!M4lt1fl.6叼(M)19t.腓媛住IiU?1E用*AMMRMilU:的B*Utt1it1JiISI血詈”191.具“Hianx”2同ABKtfK1M.具情姓H跋蚊独3a*“,1其MMl就亚独4叵IM*1加收屈LFJttH1M,具献WIAuI大”(B-3191.4,林”社HXWE2)1M.AMtItiwmMi阂IW11.然”艘支政独9m1Slf*.IMMfi*Xf*hl10mtit

12、U1“,其MMHEnANH11阕191.3”1双撼Jm12AHJU19n.MH装,”JtQM1301n.MHHMJtfXH科Ha11iAUM(WlFl)5H-A*mjms?M,Otf*M*1HJIMMtMJlB大#3t三MM*14COftU1H.MmiffJUaA*15百PM2.5hM*1n.1#fifcww*Afe6XIATtSH1f.MH斯#加大#7191.IMfSfcIfimiS8IUOtiM1t.WJIfcffJlJlAM11Wl1H.MMIJUMA*Siutuim加H*wtH19M69i.2Q11的Sfl1H1S碇1MMtSMirmxKB2W1MWI*tmAMMtfffJUHIAII5庠1H.*HMfcfWIW.I三6B催“的1“,WflIiHHWJS7阿技H21.WfMfsmmtn8*N僦3t.MtMlffJKlAffl9IHU1M.ItifMMflmAJtI10三撇1.mmx*11J和1“,WMfSJl

展开阅读全文
