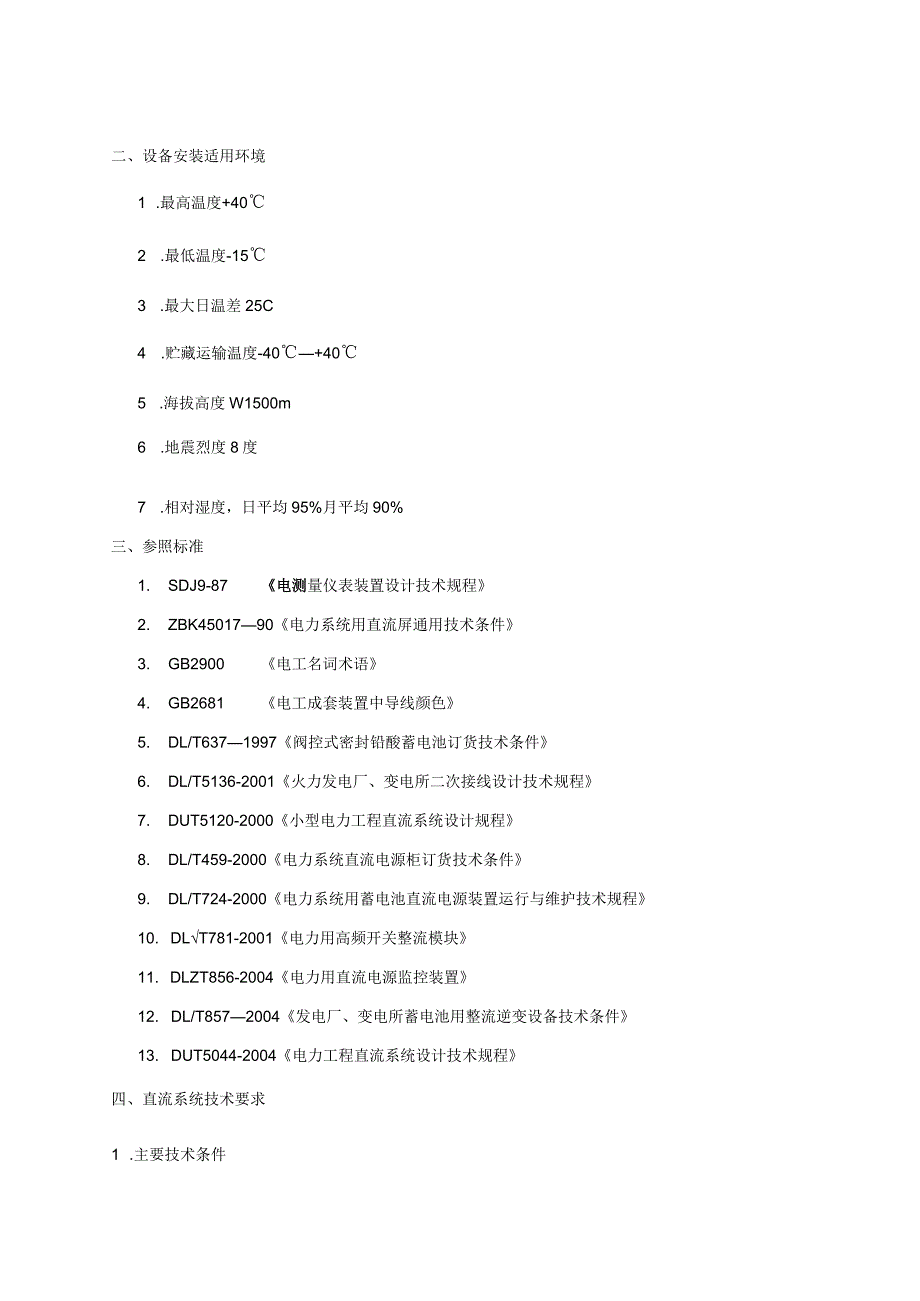

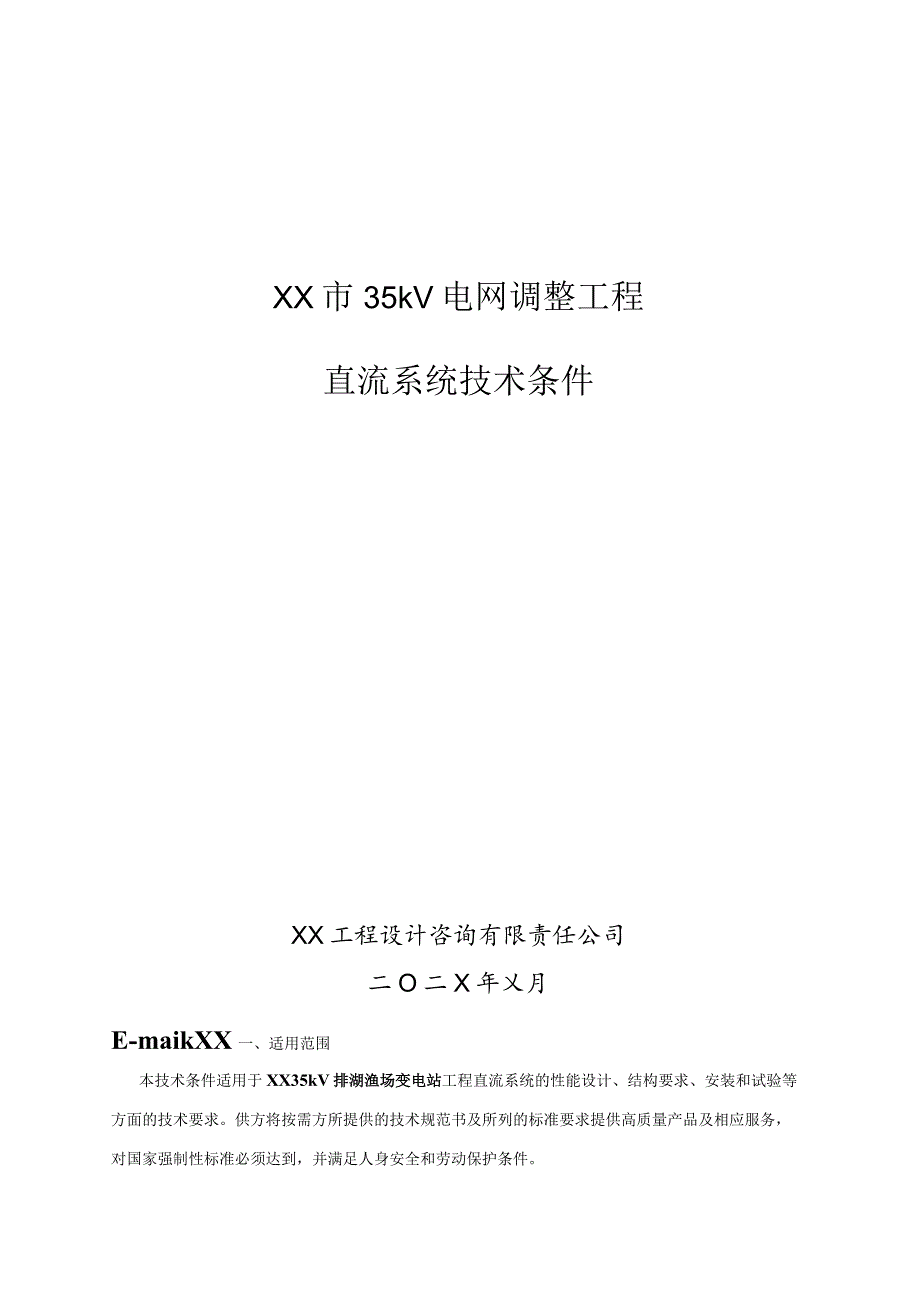

1、XX市35kV电网调整工程直流系统技术条件XX工程设计咨询有限责任公司二O二X年乂月E-maikXX一、适用范围本技术条件适用于XX35kV排湖渔场变电站工程直流系统的性能设计、结构要求、安装和试验等方面的技术要求。供方将按需方所提供的技术规范书及所列的标准要求提供高质量产品及相应服务，对国家强制性标准必须达到，并满足人身安全和劳动保护条件。二、设备安装适用环境1 .最高温度+402 .最低温度-153 .最大日温差25C4 .贮藏运输温度-40+405 .海拔高度W1500m6 .地震烈度8度7 .相对湿度，日平均95%月平均90%三、参照标准1. SDJ9-87电测量仪表装置设计技术规程2
2、. ZBK4501790电力系统用直流屏通用技术条件3. GB2900电工名词术语4. GB2681电工成套装置中导线颜色5. DL/T6371997阀控式密封铅酸蓄电池订货技术条件6. DL/T5136-2001火力发电厂、变电所二次接线设计技术规程7. DUT5120-2000小型电力工程直流系统设计规程8. DL/T459-2000电力系统直流电源柜订货技术条件9. DL/T724-2000电力系统用蓄电池直流电源装置运行与维护技术规程10. DLT781-2001电力用高频开关整流模块11. DLZT856-2004电力用直流电源监控装置12. DL/T8572004发电厂、变电所蓄电

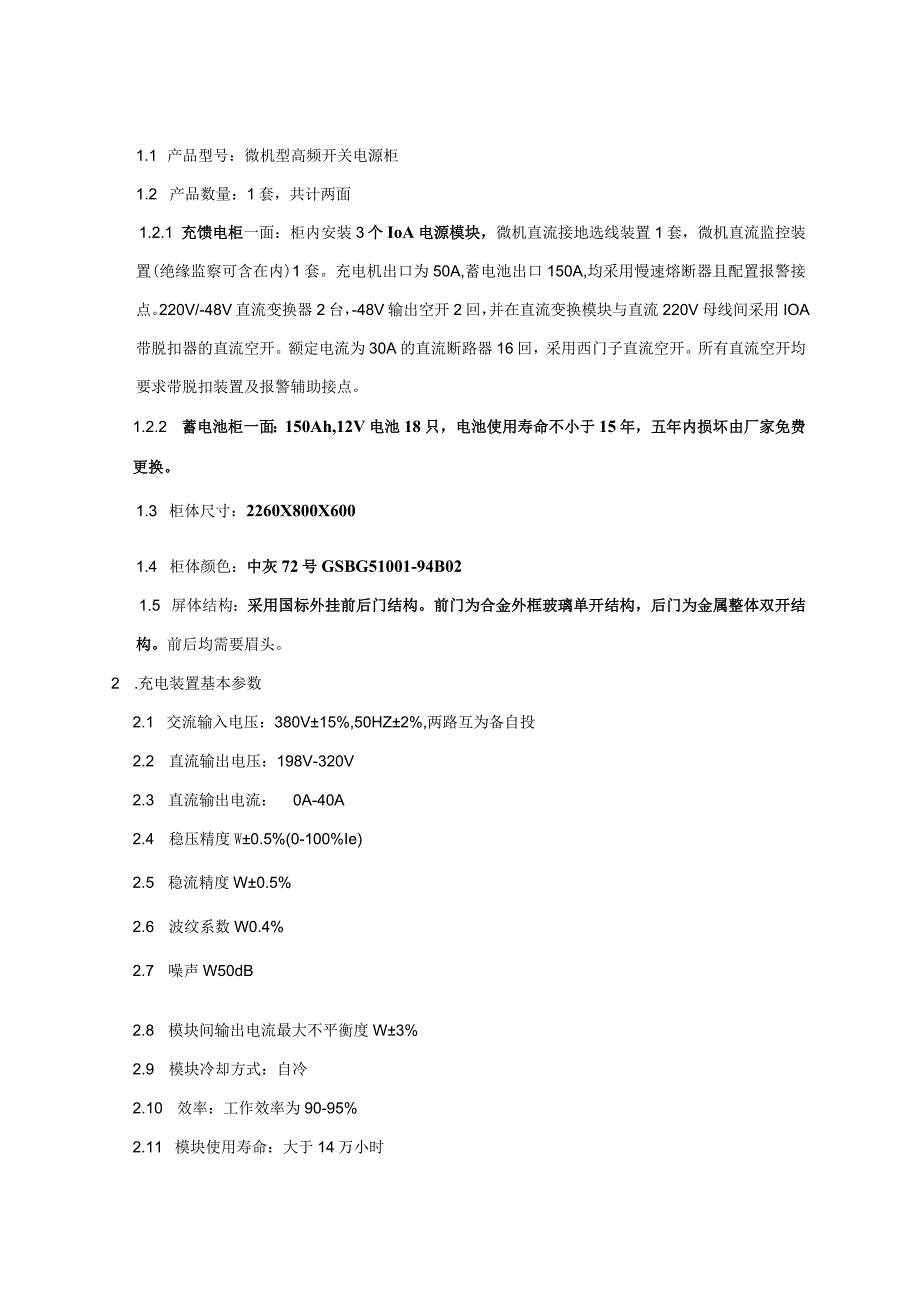

3、池用整流逆变设备技术条件13. DUT5044-2004电力工程直流系统设计技术规程四、直流系统技术要求1 .主要技术条件1.1 产品型号：微机型高频开关电源柜1.2 产品数量：1套，共计两面1.2.1 充馈电柜一面：柜内安装3个IoA电源模块，微机直流接地选线装置1套，微机直流监控装置(绝缘监察可含在内)1套。充电机出口为50A,蓄电池出口150A,均采用慢速熔断器且配置报警接点。220V/-48V直流变换器2台，-48V输出空开2回，并在直流变换模块与直流220V母线间采用IOA带脱扣器的直流空开。额定电流为30A的直流断路器16回，采用西门子直流空开。所有直流空开均要求带脱扣装置及报警辅
4、助接点。1.2.2 蓄电池柜一面：150Ah,12V电池18只，电池使用寿命不小于15年，五年内损坏由厂家免费更换。1.3 柜体尺寸：2260X800X6001.4 柜体颜色：中灰72号GSBG51001-94B021.5 屏体结构：采用国标外挂前后门结构。前门为合金外框玻璃单开结构，后门为金属整体双开结构。前后均需要眉头。2 .充电装置基本参数2.1 交流输入电压：380V15%,50HZ2%,两路互为备自投2.2 直流输出电压：198V-320V2.3 直流输出电流：0A-40A2.4 稳压精度W0.5%(0-100%Ie)2.5 稳流精度W0.5%2.6 波纹系数W0.4%2.7 噪声W
5、50dB2.8 模块间输出电流最大不平衡度W3%2.9 模块冷却方式：自冷2.10 效率：工作效率为90-95%2.11 模块使用寿命：大于14万小时3 .结构及技术特点直流电源系统采用智能型模块化设计,由微机监控直流高频开关电源充电屏、馈电屏、蓄电池屏组成成套装置。具有自动稳压、稳流及限流性能，属于定电流，恒电压型充电设备。充电装置为长期工作制。系统工作方式为：补充充电、浮充电、均衡充电其中均衡充电与浮充电可自动转换系统具有手动与自动两种调节方式。手动调节方式在输出电压调节范围内连续可调,采用电控（程控）调节方式，步长不大于0.5V,支持遥调方式。系统具有告警功能如下：具有交流过、欠压告警功
6、能，电压在AC380V15%以外均告警。具有直流母线过、欠压告警功能，电压在DC220V10%以外时，系统发出报警信号。交流输入、直流出线、整流模块内均有防止过电压措施具有绝缘监察装置（含出线接地选线及配套直流互感器），当系统出现绝缘过低情况时，能够发出报警信号功能。备用方式：采用独立双电源输入，自动在线切换功能。监控及远动功能：直流绝缘监测装置经RS232或RS485通信接口与直流系统监装置实现直流系统内部通信，并由直流系统监控装置统一与变电站综合自动化系统接口（RS232方式，支DL/T667-1999、DL/T634-1997、DL451-91等规约）。出厂前，供方要与综自厂家联系，确保接口完善。对招标条件书有疑问，可致电XX供电公司XXX电力设计院X
