1、新标准电气部分解读建筑防烟排烟系统技术标准（GB51251-2017）电气工种部分解读注：黑体字为强条，斜体楷书字体为解读内容。建筑防烟排烟系统技术标准（GB51251-2017）该规范自2018年8月1号实行。3.3.5第6条：当送风机出风管或进风管上安装单向风阀或电动风阀时,应采取火灾时自动开启阀门的措施。（可与电动机主回路连锁，送风机启动阀打开，也可采用消防总线控制模块联动，条文没有解释）。3.3.6第2条：前室应每层设一个常闭式加压送风口，并应设手动开启装置。（这条属暖通工种设置，跟电气工种无关）。4.4.3：每个排烟合用系统的管道上需联动关闭的通风口或空气调节系统的调节阀门不应超过1
2、0个。（这条主要是怕风阀联动数量太多，保证可靠性）。4.4.6当（280）阀关闭时，排烟风机应能停止运转。（可与电动机控制回路连锁，（2800）阀关闭时，也应采用消防总线控制模块联动）。4.4.12第4条：火灾时由火灾报警系统联动开启排烟区域的排烟阀或排烟口，应在现场设置手动开启装置。（现场设置手动开启装置属暖通工种设置，跟电气工种无关。条文没有解释）。4.5.5补风系统应与排烟系统联动开启或关闭。（补风系统是排烟系统的有机组成，补风系统与排烟系统启停方法一致，同时启停）。5.1.1 机械加压送风系统应与火灾自动报警系统联动，其联动应符合现行国家现行标准火灾自动报警系统设计规范。GB50116

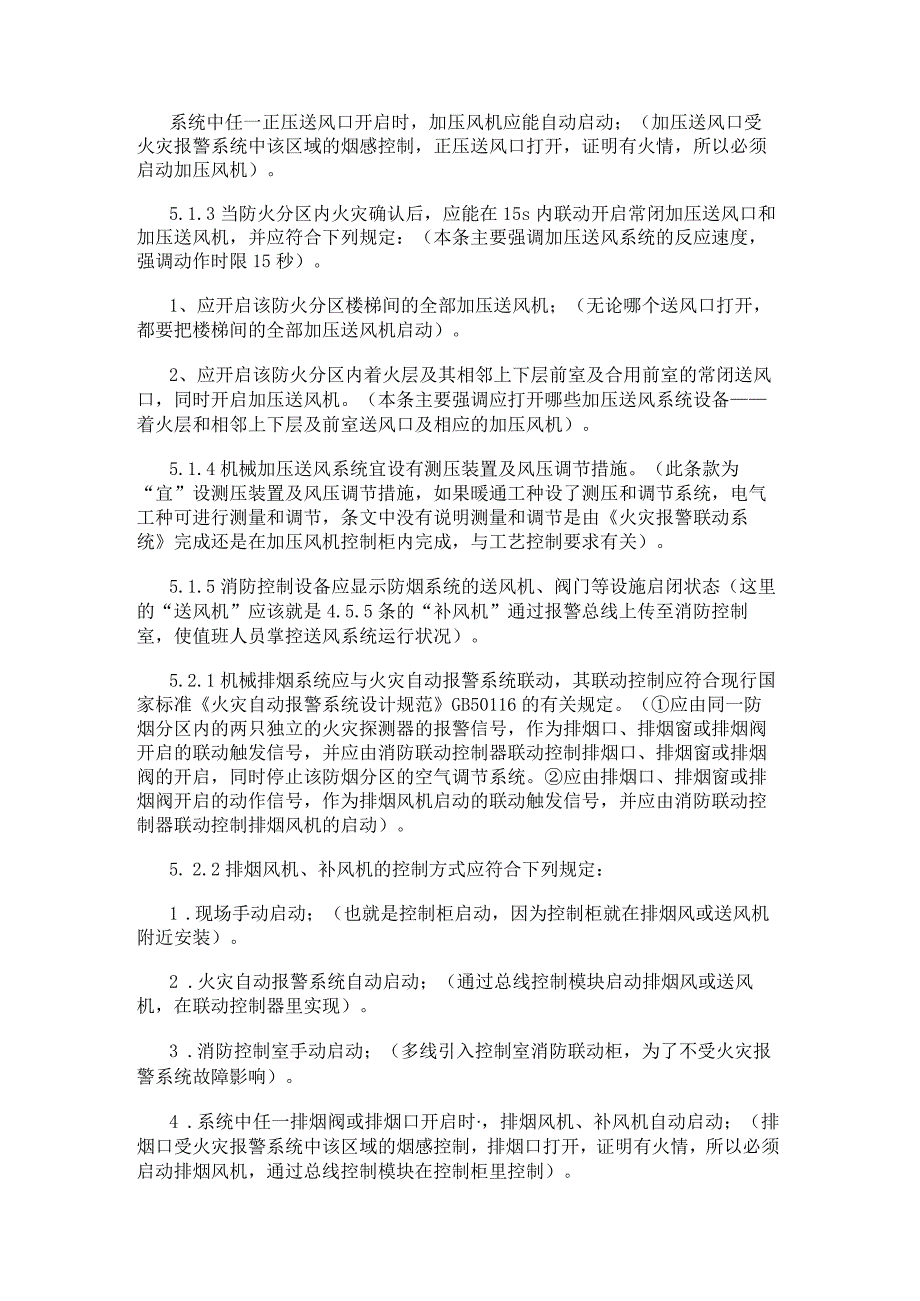

3、的有关规定。（应由加压送风口所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号，作为送风口开启和加压送风机启动的联动触发信号，并应由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启动）。5.1.2 节加压送风机的启动应符合下列规定：现场手动启动：（也就是控制柜启动，因为控制柜就在加压风机附近安装）。通过火灾自动报警系统自动启动；（通过总线控制模块启动加压风机，在加压风机控制柜里实现）。消防控制室手动启动；（多线引入控制室消防联动柜，为了不受火灾报警系统故障影响）。系统中任一正压送风口开启时，加压风机应能自动启动；（加压送风口受火
4、灾报警系统中该区域的烟感控制，正压送风口打开，证明有火情，所以必须启动加压风机）。5.1.3当防火分区内火灾确认后，应能在15s内联动开启常闭加压送风口和加压送风机，并应符合下列规定：（本条主要强调加压送风系统的反应速度，强调动作时限15秒）。1、应开启该防火分区楼梯间的全部加压送风机；（无论哪个送风口打开，都要把楼梯间的全部加压送风机启动）。2、应开启该防火分区内着火层及其相邻上下层前室及合用前室的常闭送风口，同时开启加压送风机。（本条主要强调应打开哪些加压送风系统设备着火层和相邻上下层及前室送风口及相应的加压风机）。5.1.4机械加压送风系统宜设有测压装置及风压调节措施。（此条款为“宜”设
5、测压装置及风压调节措施，如果暖通工种设了测压和调节系统，电气工种可进行测量和调节，条文中没有说明测量和调节是由火灾报警联动系统完成还是在加压风机控制柜内完成，与工艺控制要求有关）。5.1.5消防控制设备应显示防烟系统的送风机、阀门等设施启闭状态（这里的“送风机”应该就是4.5.5条的“补风机”通过报警总线上传至消防控制室，使值班人员掌控送风系统运行状况）。5.2.1机械排烟系统应与火灾自动报警系统联动，其联动控制应符合现行国家标准火灾自动报警系统设计规范GB50116的有关规定。（应由同一防烟分区内的两只独立的火灾探测器的报警信号，作为排烟口、排烟窗或排烟阀开启的联动触发信号，并应由消防联动控
6、制器联动控制排烟口、排烟窗或排烟阀的开启，同时停止该防烟分区的空气调节系统。应由排烟口、排烟窗或排烟阀开启的动作信号，作为排烟风机启动的联动触发信号，并应由消防联动控制器联动控制排烟风机的启动）。5. 2.2排烟风机、补风机的控制方式应符合下列规定：1 .现场手动启动；（也就是控制柜启动，因为控制柜就在排烟风或送风机附近安装）。2 .火灾自动报警系统自动启动；（通过总线控制模块启动排烟风或送风机，在联动控制器里实现）。3 .消防控制室手动启动；（多线引入控制室消防联动柜，为了不受火灾报警系统故障影响）。4 .系统中任一排烟阀或排烟口开启时，排烟风机、补风机自动启动；（排烟口受火灾报警系统中该区

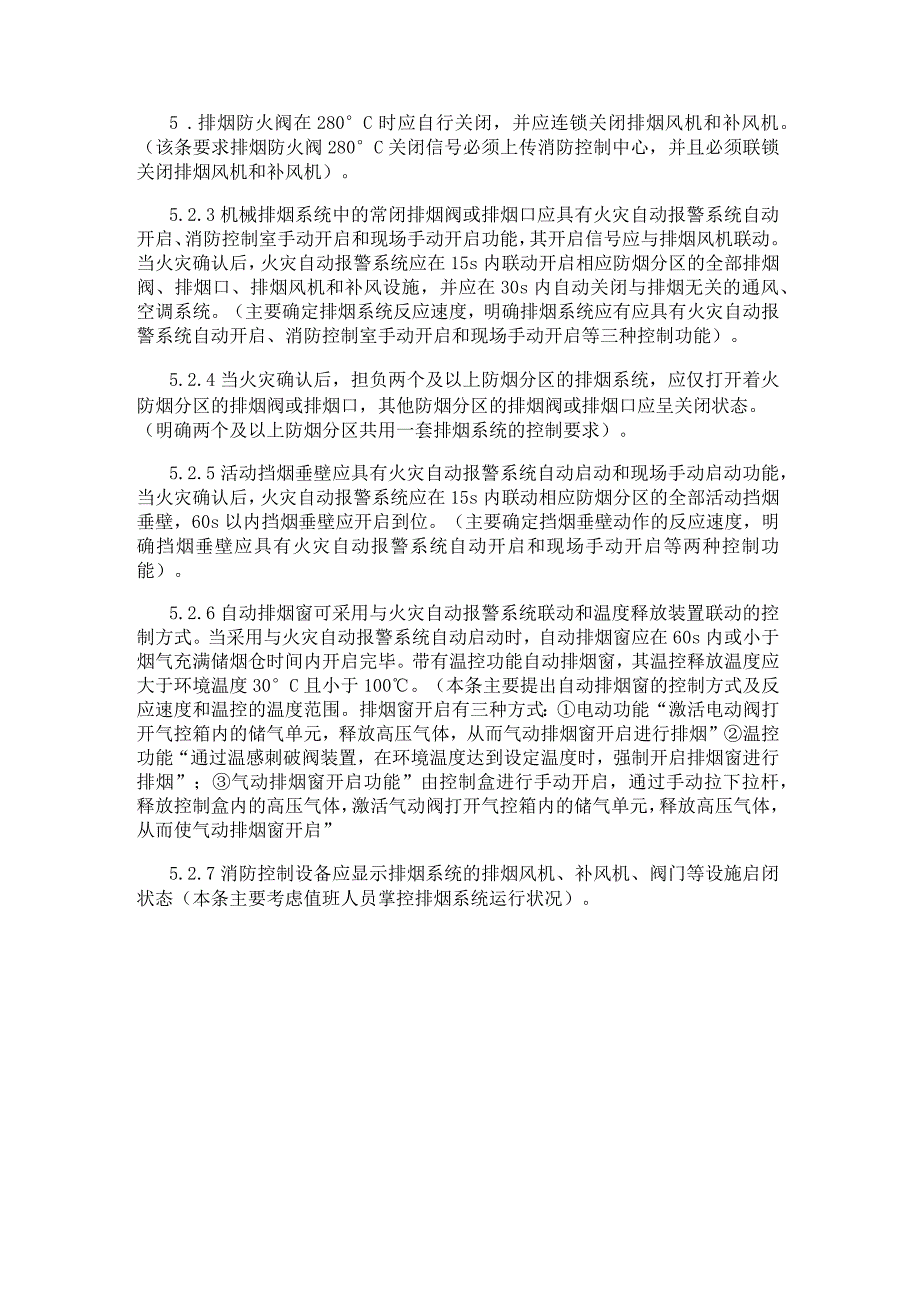

7、域的烟感控制，排烟口打开，证明有火情，所以必须启动排烟风机，通过总线控制模块在控制柜里控制）。5 .排烟防火阀在280C时应自行关闭，并应连锁关闭排烟风机和补风机。（该条要求排烟防火阀280C关闭信号必须上传消防控制中心，并且必须联锁关闭排烟风机和补风机）。5.2.3机械排烟系统中的常闭排烟阀或排烟口应具有火灾自动报警系统自动开启、消防控制室手动开启和现场手动开启功能，其开启信号应与排烟风机联动。当火灾确认后，火灾自动报警系统应在15s内联动开启相应防烟分区的全部排烟阀、排烟口、排烟风机和补风设施，并应在30s内自动关闭与排烟无关的通风、空调系统。（主要确定排烟系统反应速度，明确排烟系统应有应
8、具有火灾自动报警系统自动开启、消防控制室手动开启和现场手动开启等三种控制功能）。5.2.4当火灾确认后，担负两个及以上防烟分区的排烟系统，应仅打开着火防烟分区的排烟阀或排烟口，其他防烟分区的排烟阀或排烟口应呈关闭状态。（明确两个及以上防烟分区共用一套排烟系统的控制要求）。5.2.5活动挡烟垂壁应具有火灾自动报警系统自动启动和现场手动启动功能，当火灾确认后，火灾自动报警系统应在15s内联动相应防烟分区的全部活动挡烟垂壁，60s以内挡烟垂壁应开启到位。（主要确定挡烟垂壁动作的反应速度，明确挡烟垂壁应具有火灾自动报警系统自动开启和现场手动开启等两种控制功能）。5.2.6自动排烟窗可采用与火灾自动报警
9、系统联动和温度释放装置联动的控制方式。当采用与火灾自动报警系统自动启动时，自动排烟窗应在60s内或小于烟气充满储烟仓时间内开启完毕。带有温控功能自动排烟窗，其温控释放温度应大于环境温度30C且小于100。（本条主要提出自动排烟窗的控制方式及反应速度和温控的温度范围。排烟窗开启有三种方式：电动功能“激活电动阀打开气控箱内的储气单元，释放高压气体，从而气动排烟窗开启进行排烟”温控功能“通过温感刺破阀装置，在环境温度达到设定温度时，强制开启排烟窗进行排烟”；气动排烟窗开启功能”由控制盒进行手动开启，通过手动拉下拉杆，释放控制盒内的高压气体，激活气动阀打开气控箱内的储气单元，释放高压气体，从而使气动排烟窗开启”5.2.7消防控制设备应显示排烟系统的排烟风机、补风机、阀门等设施启闭状态（本条主要考虑值班人员掌控排烟系统运行状况）。
