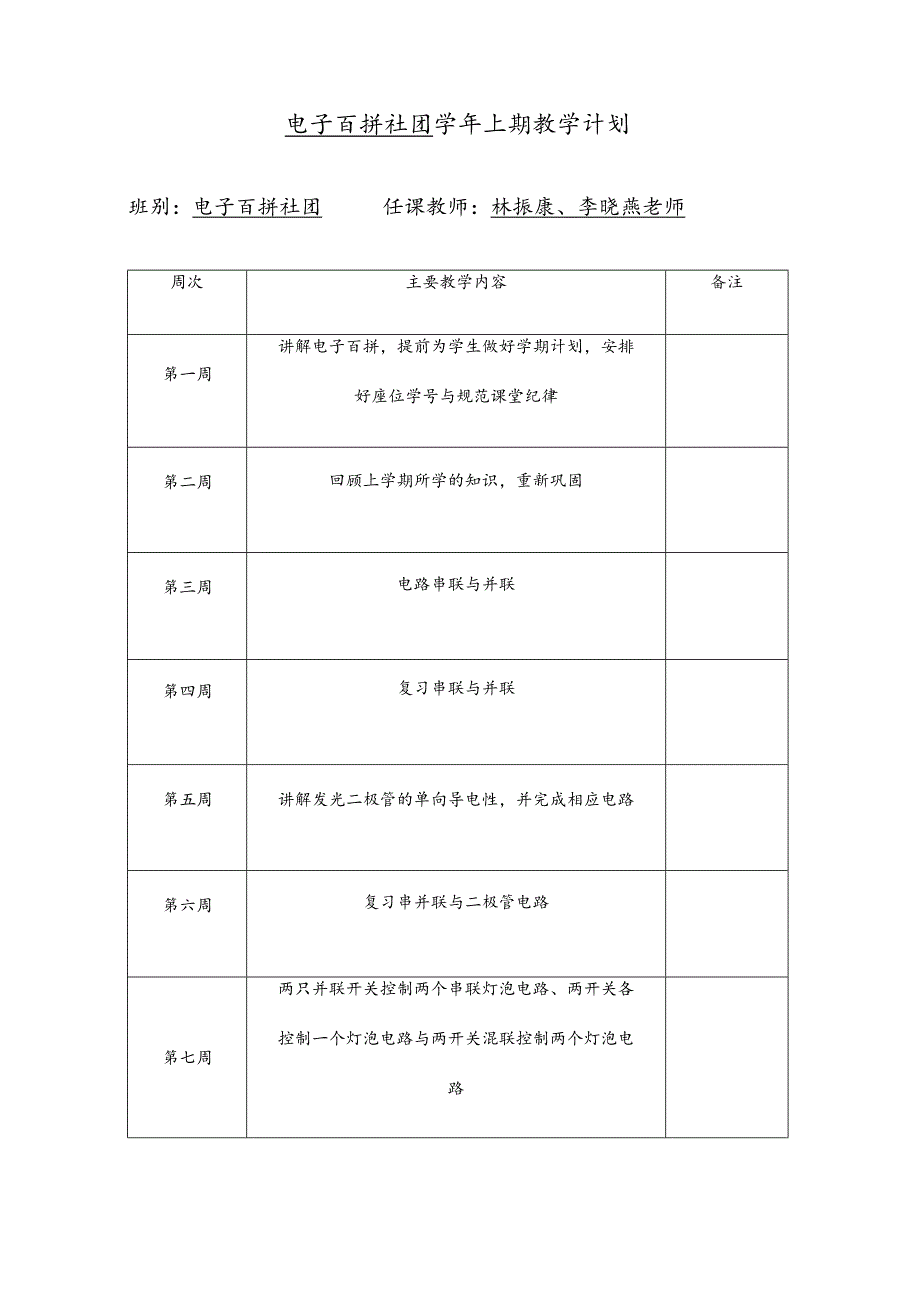

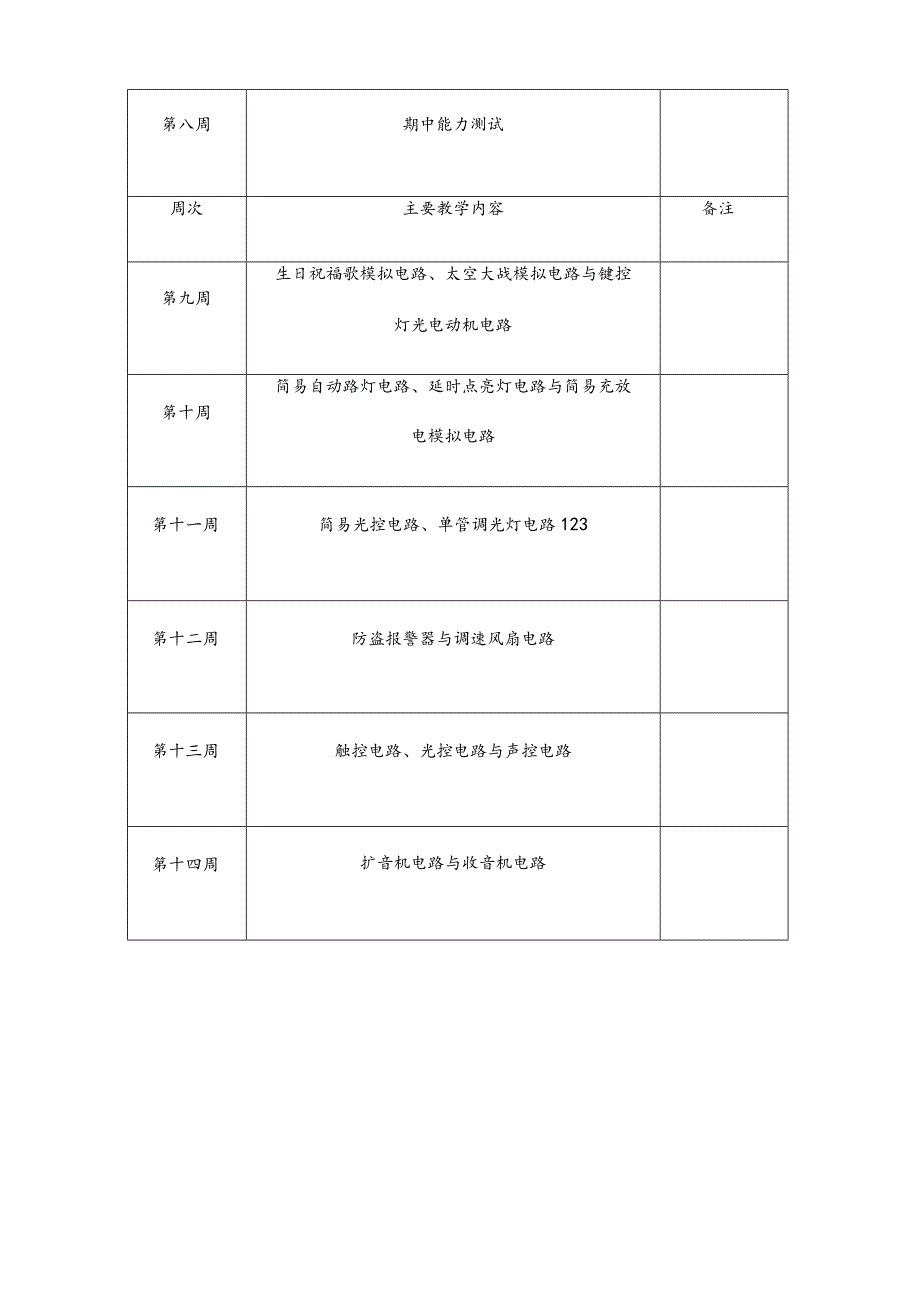

1、电子百拼社团学年上期教学计划班别：电子百拼社团任课教师：林振康、李晓燕老师周次主要教学内容备注第一周讲解电子百拼，提前为学生做好学期计划，安排好座位学号与规范课堂纪律第二周回顾上学期所学的知识，重新巩固第三周电路串联与并联第四周复习串联与并联第五周讲解发光二极管的单向导电性，并完成相应电路第六周复习串并联与二极管电路第七周两只并联开关控制两个串联灯泡电路、两开关各控制一个灯泡电路与两开关混联控制两个灯泡电路第八周期中能力测试周次主要教学内容备注第九周生日祝福歌模拟电路、太空大战模拟电路与键控灯光电动机电路第十周简易自动路灯电路、延时点亮灯电路与简易充放电模拟电路第十一周简易光控电路、单管调光灯

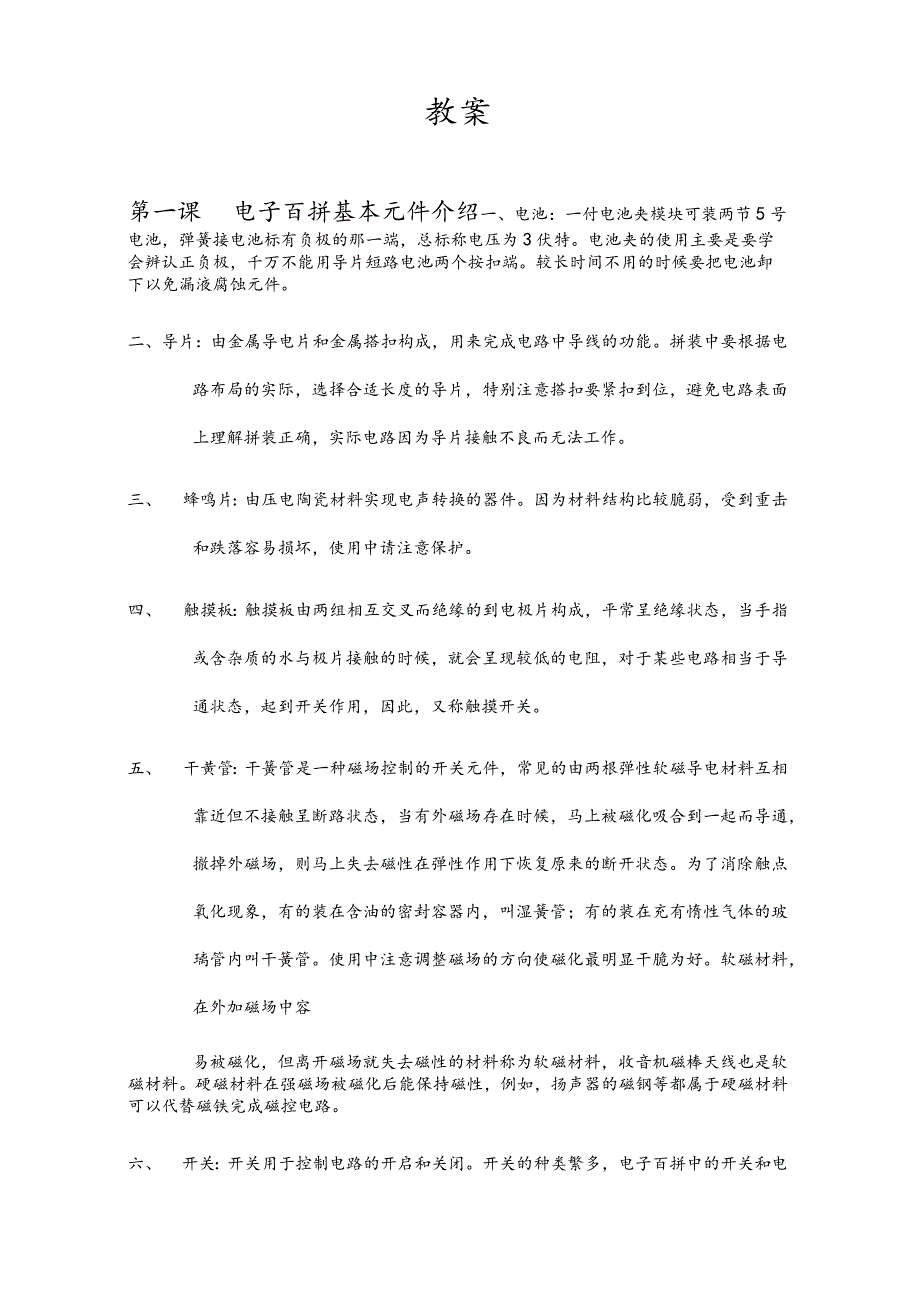

2、电路123第十二周防盗报警器与调速风扇电路第十三周触控电路、光控电路与声控电路第十四周扩音机电路与收音机电路教案第一课电子百拼基本元件介绍一、电池：一付电池夹模块可装两节5号电池，弹簧接电池标有负极的那一端，总标称电压为3伏特。电池夹的使用主要是要学会辨认正负极，千万不能用导片短路电池两个按扣端。较长时间不用的时候要把电池卸下以免漏液腐蚀元件。二、导片：由金属导电片和金属搭扣构成，用来完成电路中导线的功能。拼装中要根据电路布局的实际，选择合适长度的导片，特别注意搭扣要紧扣到位，避免电路表面上理解拼装正确，实际电路因为导片接触不良而无法工作。三、 蜂鸣片：由压电陶瓷材料实现电声转换的器件。因为材
3、料结构比较脆弱，受到重击和跌落容易损坏，使用中请注意保护。四、 触摸板：触摸板由两组相互交叉而绝缘的到电极片构成，平常呈绝缘状态，当手指或含杂质的水与极片接触的时候，就会呈现较低的电阻，对于某些电路相当于导通状态，起到开关作用，因此，又称触摸开关。五、 干黄管：干簧管是一种磁场控制的开关元件，常见的由两根弹性软磁导电材料互相靠近但不接触呈断路状态，当有外磁场存在时候，马上被磁化吸合到一起而导通，撤掉外磁场，则马上失去磁性在弹性作用下恢复原来的断开状态。为了消除触点氧化现象，有的装在含油的密封容器内，叫湿簧管；有的装在充有惰性气体的玻璃管内叫干簧管。使用中注意调整磁场的方向使磁化最明显干脆为好。
4、软磁材料，在外加磁场中容易被磁化，但离开磁场就失去磁性的材料称为软磁材料，收音机磁棒天线也是软磁材料。硬磁材料在强磁场被磁化后能保持磁性，例如，扬声器的磁钢等都属于硬磁材料可以代替磁铁完成磁控电路。六、 开关：开关用于控制电路的开启和关闭。开关的种类繁多，电子百拼中的开关和电键都是电子电路中常用的开关，但是他们是低压小电流开关，而且没有保护装置，不能用于一般家用电器。开关标识的“ON”表示开通的位置，“OFF”表示断开位置。电路拼装前要处于断开位置，电路确认无误后才能接通开关。电子百拼中开关元件又称拨动开关，能保留拨动后的开关位置。电键也是开关的一种，但是电键靠手指用力按下接通触点，一旦松开电
5、路就断开，许多触发电路都使用类似电键原理的开关。七、 发光二极管：发光二极管是一种半导体二极管，具有单向导电特性。因此使用中一定要按照标注的极性接入电路，否则不会导通发光。发光二极管是半导体器件，承受的电流非常有限，通常在电路中要接保护电阻限制电流以防损坏。发光二极管种类繁多，除了红色、绿色和黄色外，还有能发出白色、蓝色、紫色、红外线等型号。第二课一、电阻：电阻是一种对电路有阻碍作用的器件，在电路中起到分配电压和限制电流的作用。使用中，要根据电路要求选择指定阻值的电阻。电阻基本单位为“欧姆”,文字符号为“Q，大于IOoOQ用KQ表示：1K=1000o二、电容：电容，顾名思义是能够存储容纳电能的
6、元件，根据制作方法分为无极性电容和极性电容两大类。极性电容要注意区分正负极否则在电路中将不能正常工作。电容的基本单位是“法拉”，文字符号是“F”因为取值太大，通常使用更小的“微法”(HF)和“皮法”(pF)oIF=100OOOOmf1F=1000000pFo电容的使用也要按照电路指定要求选用合适容量器件，否则不能正常工作。三、喇叭：喇叭也称扬声器，是一种依靠电磁作用的电声换能器件，能够把音频电流信号恢复成人耳听得见的机械音频信号。其内部漆包线圈和磁铁、发音纸盆等构成，因为线圈较细、电阻很小，如果直接接电源很容易烧毁，所以使用中一定要注意按照电路要求接到相应位置。注意检查不要跟电源两端直接形成回
7、路。四、电动机：依据电生磁的原理制成的电能转换成机械能圆周运动的装置。由于结构的原因，电动机卡住的时候会产生短路现象，所以在使用中尽量避免用手强制让电机停止转动的作法，否则会很快耗尽电源能量。或者烧毁电机部件。因为电生磁的原理，不同方向的电流会产生不同的转向，在飞碟实验的时候，要正确选取接入电路的极性方向和电源能量足够，以保证风叶向下产生推力，否则飞碟无法升空。五、三极管：由半导体材料构成，由P型和N型半导体材料组成，常见两大类型，PNP型和NPN型，它们的极性不同，在电路中的接法截然不同，注意不要混淆。三极管具有放大、截止和导通三种工作状态，一般利用其截止和导通条件实现自动开关控制，其放大功
8、能在无线电领域有着广泛的应用。六、集成电路：集成电路简称IC,不同种类的集成电路有着各种不同的功能，它们的引脚和外围电路的安排是根据不同的功能已经在设计的时候做了规定,所以不能任意尝试新的接法，否则会有烧毁的危险。电子百拼主要采用了几种不同的音乐IC、功率放大IC和收音机IC。在使用中一定要按照电路给出的接法完成拼装。七、灯泡：电子百拼提供两种规格的小灯泡器件。灯泡器件没有极性之分。要注意的是，不同标称电压的灯泡一定要在规定的电压范围使用，不能高于太多电压否则容易烧毁。一般2.5V的灯泡不要用在6V的电压电路中，否则立刻烧毁；6V的可以用在3V电路中，但亮度达不到要求。第三课调光灯与调速风扇一
9、、 复合管调光灯（1）合上开关，慢慢调节可变电阻，灯光亮度随之变化，与单管调广灯不同的是，这种电路具有较均匀的亮度变化。二、复合管调速风扇（1）先将灯泡换成电动机，装上风叶，慢慢调节可变电阻，电扇转速随之作较均匀变化。三、复合管调光灯（2）合上开关，慢慢调节可变电阻，灯光亮度随之变化，与单管调广灯不同的是，这种电路具有较均匀的亮度变化。四、复合管调速风扇（2）先将灯泡换成电动机，装上风叶，慢慢调节可变电阻，电扇转速随之作较均匀变化。五、单管调光灯（3）合上开关，慢慢调节可变电阻，灯光亮度随之变化。六、单管调速风扇（3）先将灯泡换成电动机，装上风叶，慢慢调节可变电阻，电扇转速随之变化。七、磁控单
10、管调光灯（3）将开灯换成干簧管，在调节灯光亮度的同时，可用磁铁控制灯泡的亮灭。八、磁控单管调速风扇（3）将开关换成干簧管，灯泡换成电动机在调节电扇转速的同时，可用磁铁控制电扇的停转与启动。九、单管调光灯（4）合上开关，慢慢调节可变电阻，灯光亮度随之变化。十、单管调速风扇（4）先将灯泡换成电动机，装上风叶，慢慢调节可变电阻，电扇转速随之变化。十一、学生自由练习。十二、分成八组，开始组织学生进行竞赛。第四课光敏电阻一、光敏电阻：图形符号O,文字GR,是一种将自然界的非电能（光线）信号，转换成便于检测电信号的一种器件。光敏电阻器是利用半导体的光电效应进行工作的，原理是：当光照射到硫化半导体表面时电导
11、率增加。附：光敏电阻属敏感器还有：对热、力、气、磁、声、射线、色、味、视敏等10大美元器件。二、 简易充放电：按下电键，只有绿色发光二极管闪亮一下，这是充电电流通过的结果，容电器充满后，发光二级管熄灭，松开电键，只有红色发光二极管闪亮一下，这是电容器放电的结果。三、 储电点灯：装好电路，然后用一根导线2连接在AB两端，可看见红色发光二级管闪亮一下，这是给电容器充电，取下AB之间的连接导线，改接在BC两点之间，可以看见电容器通过电阻向三极管基极放电时，6V灯泡闪亮一下O四、自动航标灯。到了晚上，河道上的航标灯会自动点亮，天亮后，灯会自动熄灭，如图电路中，合上开关，有光照射光敏电阻时，灯不亮，用手
12、挡住光线，灯泡自动闪亮，五、简易节拍器取下光敏电阻，将灯泡换成喇叭，合上开关，喇叭按一定节奏发声。六、闪光灯泡先取下光敏电阻，再合上开关，灯泡一闪一闪发光。七、学生自由练习。八、分成八组，组织学生开始进行竞赛。第五课音乐集成电路一、音乐集成电路：集成电路英文缩小IC,它是将晶体管、电阻及电容等设计器件按电路结构要求，制作在一片硅片上，然后封装而成的。音乐集成电路内，储存了一些音乐或语音信息的集成片，经过电路放大触发后，就把内存信息通过扬声器发出。集成片印制的型号不同，发出的音乐或语音不同，如型号CW9309和CW9310是生日快乐乐器和祝你生日快乐，KD9516A是枪声、警报、警车、救护车声，
13、KD150十五的月亮，5603语言片欢迎光临，5604谢谢光临,5606能讲ILOVEYOUo二、磁控断续式轻音乐装好电路，用磁铁来回在干簧管上移动，喇叭发出断断续续的门铃声。三、手控断续式轻音乐将干簧管换成电键，用手按一定节奏按动电键，喇叭发出断断续续的轻音四、音量可调的生日歌合上开关，喇叭发出生日音乐声，调节可变电阻可以改变音乐的音量。五、手控音量可调的音乐歌将AB之间的导片3换成电键，按动电键即可实现手控音量可调的音乐歌。六、磁控音量可调的音乐歌将AB之间的导片3换成触摸板，操作方法同275,即可实现水控音量可调的音乐歌。七、声控音量可调的音乐歌将AB之间的导片3换成触摸板，操作方法同2
14、76,即可实现声控音量可调的音乐歌。八、电动音量可调的音乐歌将AB之间的导片3去掉，操作方法同277,即可实现电动音量可调的音乐歌。九、学生自由练习。十、分成八组，组织学生进行竞赛。第六课彩色灯门铃和蜂鸣门铃磁控延时彩色灯门铃合上开关，等音乐声停止后，只要用磁铁吸合一下干黄管，音乐声就会响起，同时灯亮，并持续一段时间。二、手控延时彩色灯门铃将干簧管换成电键，等音乐声停止后，只要用手按动一下电键，音乐声就会响起，同时灯亮，并持续一段时间。三、水控延时彩色灯门铃将AB之间的导片3换成触摸板，只要有水滴在触摸板上，音乐声再次响起，同时发光二极管闪亮。四、电动延时彩色灯去掉AB之间的导片3,将电动机接
