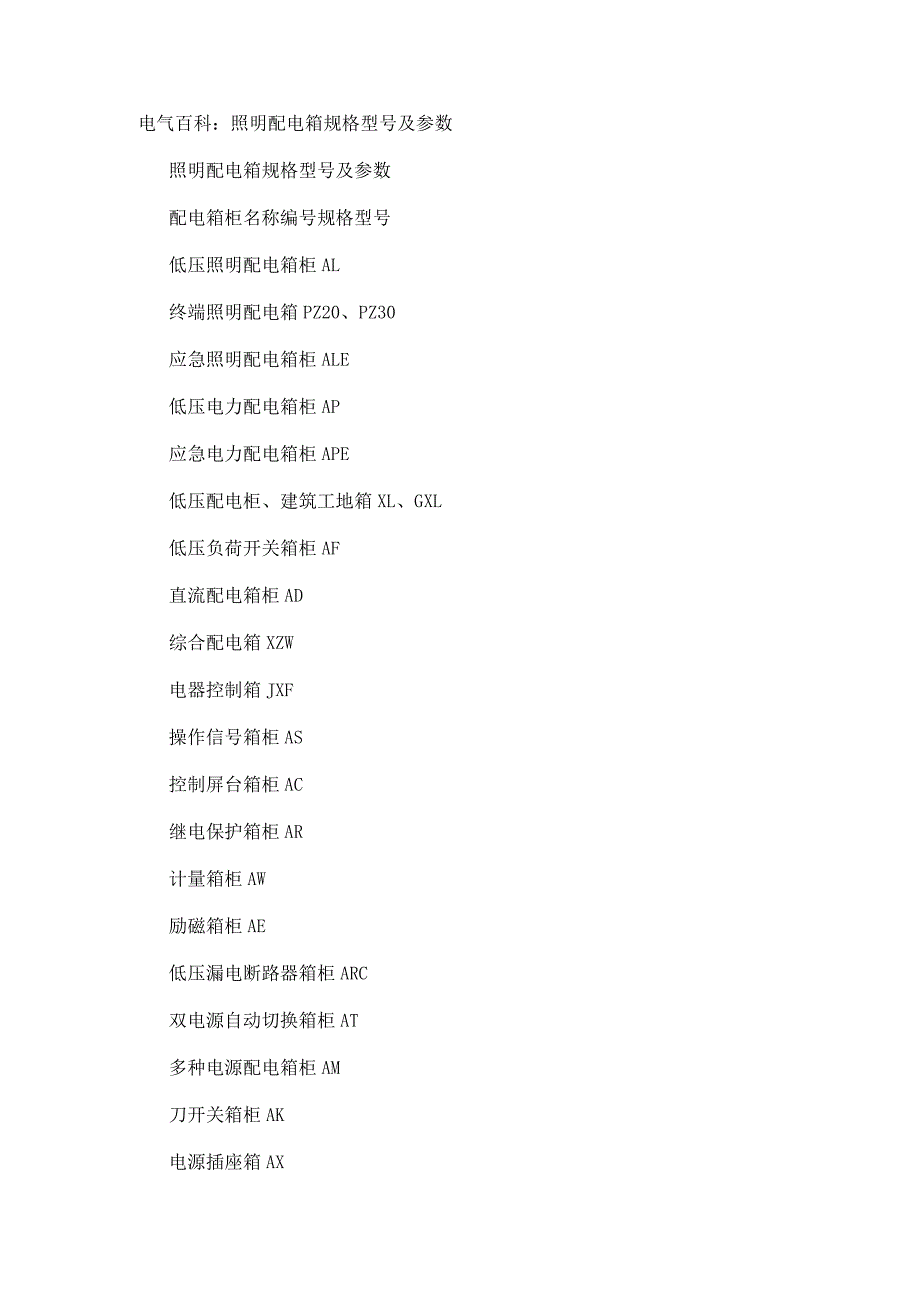

1、电气百科：照明配电箱规格型号及参数照明配电箱规格型号及参数配电箱柜名称编号规格型号低压照明配电箱柜AL终端照明配电箱PZ20、PZ30应急照明配电箱柜ALE低压电力配电箱柜AP应急电力配电箱柜APE低压配电柜、建筑工地箱XL、GXL低压负荷开关箱柜AF直流配电箱柜AD综合配电箱XZW电器控制箱JXF操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT高压开

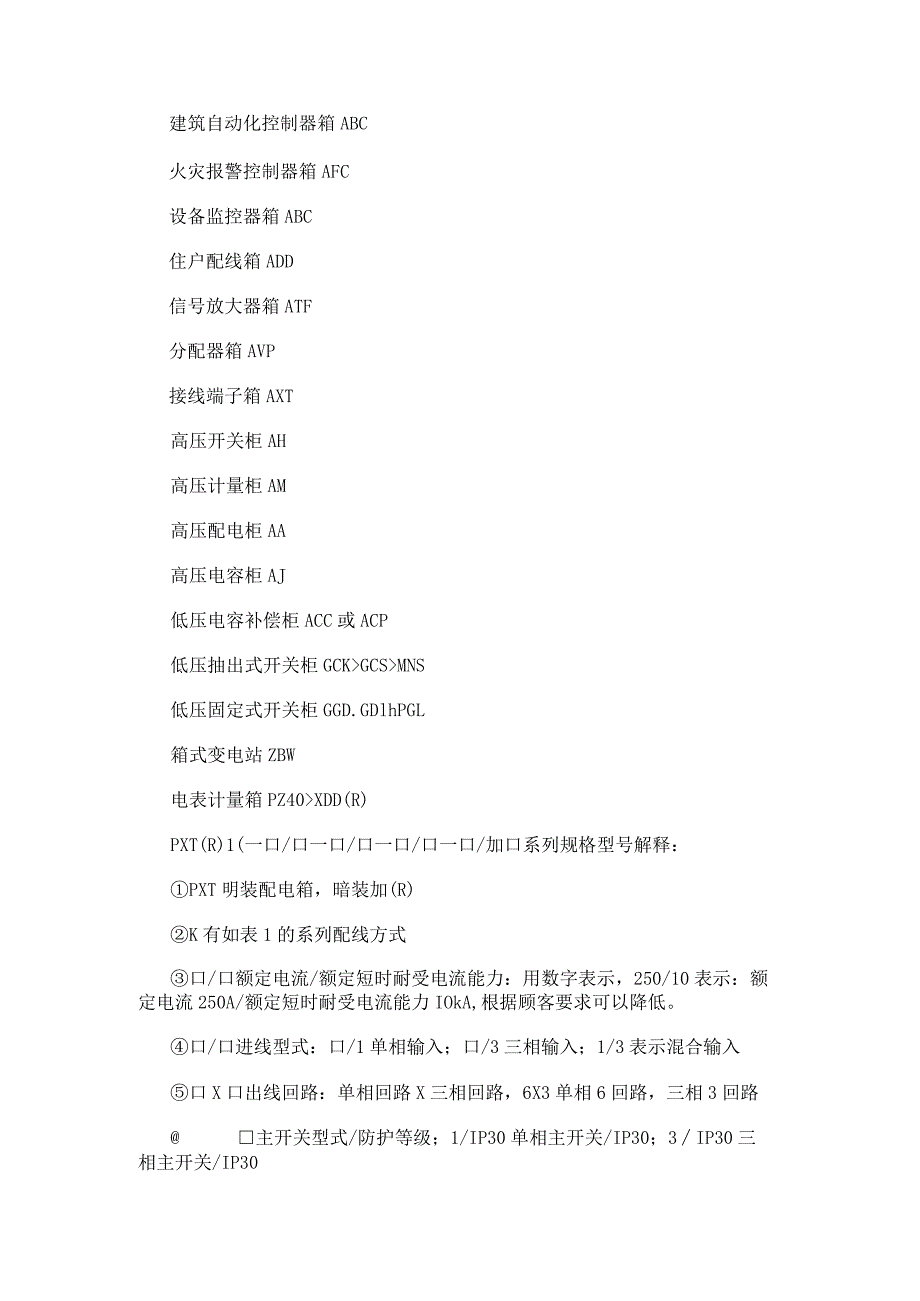

2、关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电容补偿柜ACC或ACP低压抽出式开关柜GCKGCSMNS低压固定式开关柜GGD.GDlhPGL箱式变电站ZBW电表计量箱PZ40XDD(R)PXT(R)1(一口/口一口/口一口/口一口/加口系列规格型号解释：PXT明装配电箱，暗装加(R)K有如表1的系列配线方式口/口额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力IOkA,根据顾客要求可以降低。口/口进线型式：口/1单相输入；口/3三相输入；1/3表示混合输入口X口出线回路：单相回路X三相回路，6X3单相6回路，三相3回路主开关型式/防

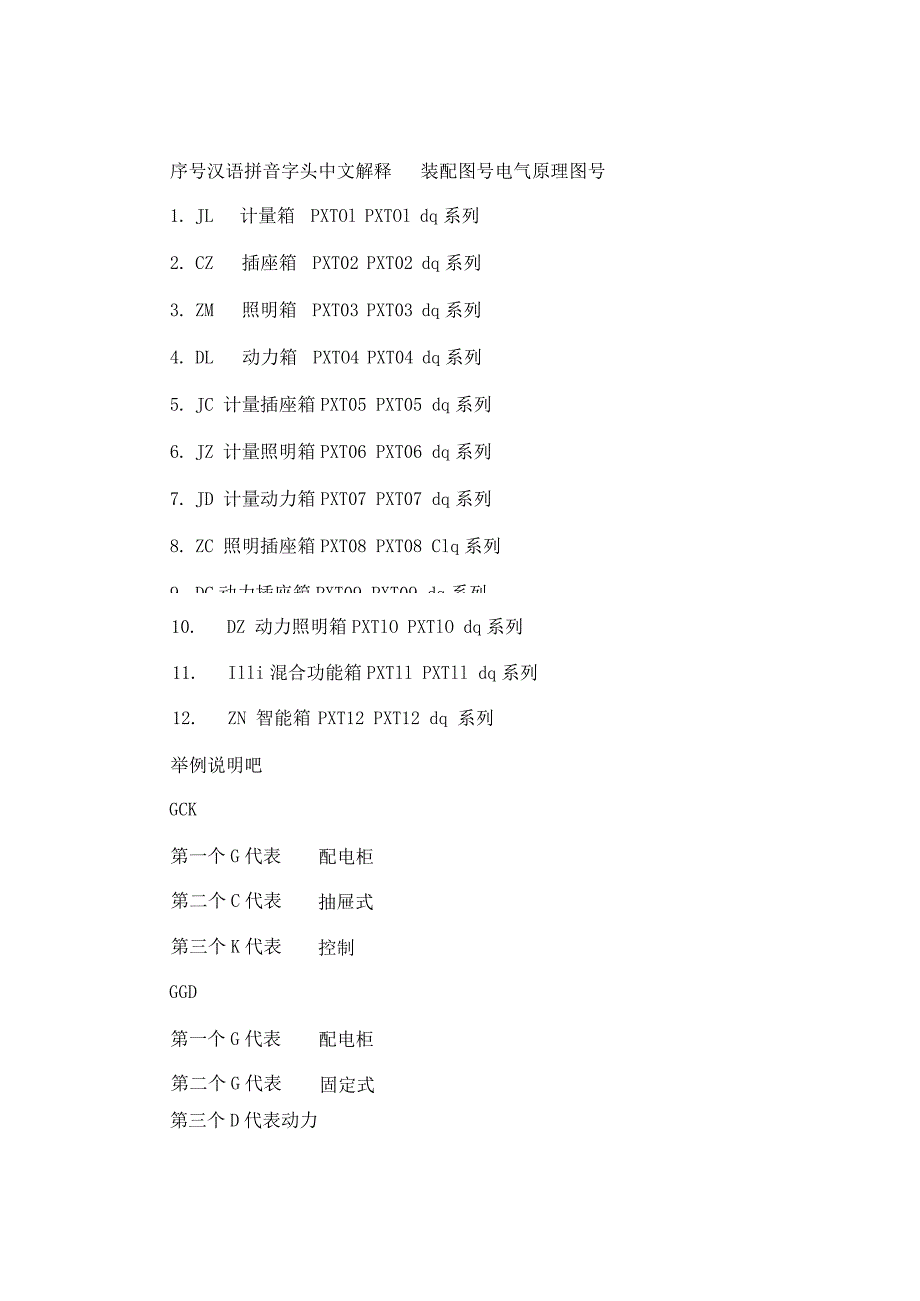

3、护等级；1/IP30单相主开关/IP30；3IP30三相主开关/IP30序号汉语拼音字头中文解释装配图号电气原理图号1. JL计量箱PXTOlPXTOldq系列2. CZ插座箱PXT02PXT02dq系列3. ZM照明箱PXT03PXT03dq系列4. DL动力箱PXTO4PXT04dq系列5. JC 计量插座箱PXT05 PXT05 dq系列6. JZ 计量照明箱PXT06 PXT06 dq系列7. JD 计量动力箱PXT07 PXT07 dq系列8. ZC 照明插座箱PXT08 PXT08 Clq系列9. DC动力插座箱PXT09 PXT09 dq系列10. DZ 动力照明箱PXTlO P
4、XTlO dq系列11. Illi混合功能箱PXTll PXTll dq系列12. ZN 智能箱PXT12 PXT12 dq 系列举例说明吧GCK第一个G代表配电柜第二个C代表抽屉式第三个K代表控制GGD第一个G代表配电柜第二个G代表固定式第三个D代表动力配电箱ILAlaIALlbATRT是什么意思还有1AP22API3APc7APIKX之类的。这是工程配电系统图中各个配电盘的常用代号，由设计者自行编排，没有强制性的规范。但遵循一定的规律，AL是配电箱、AP是动力配电箱、KX是控制箱等。例如：IALlb代表一层一位置的b种类配电箱；AT-DT电梯配电箱；1AP2一一代表一层第二位置上的动力配电箱。
