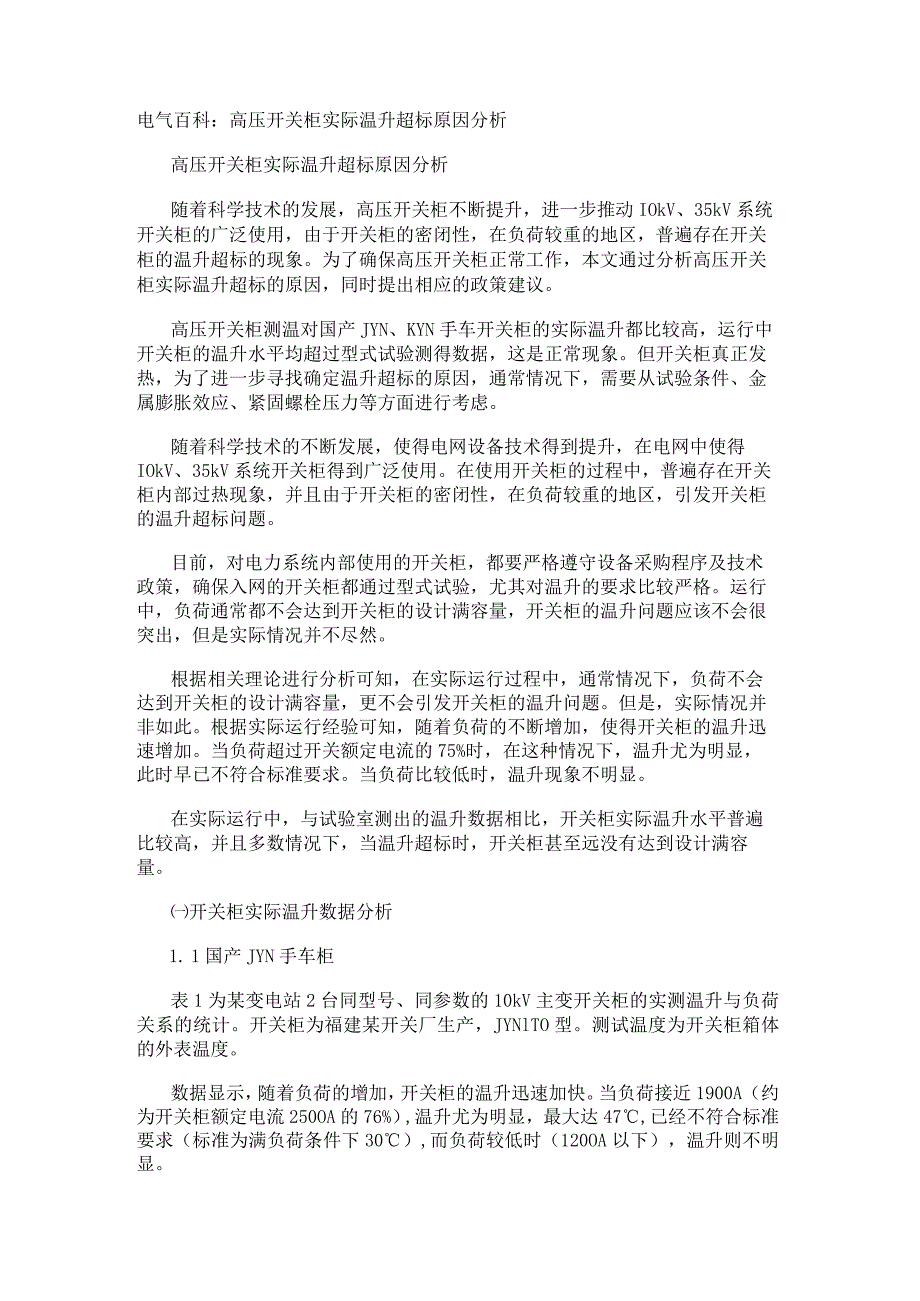

1、电气百科：高压开关柜实际温升超标原因分析高压开关柜实际温升超标原因分析随着科学技术的发展，高压开关柜不断提升，进一步推动IOkV、35kV系统开关柜的广泛使用，由于开关柜的密闭性，在负荷较重的地区，普遍存在开关柜的温升超标的现象。为了确保高压开关柜正常工作，本文通过分析高压开关柜实际温升超标的原因，同时提出相应的政策建议。高压开关柜测温对国产JYN、KYN手车开关柜的实际温升都比较高，运行中开关柜的温升水平均超过型式试验测得数据，这是正常现象。但开关柜真正发热，为了进一步寻找确定温升超标的原因，通常情况下，需要从试验条件、金属膨胀效应、紧固螺栓压力等方面进行考虑。随着科学技术的不断发展，使得电
2、网设备技术得到提升，在电网中使得IOkV、35kV系统开关柜得到广泛使用。在使用开关柜的过程中，普遍存在开关柜内部过热现象，并且由于开关柜的密闭性，在负荷较重的地区，引发开关柜的温升超标问题。目前，对电力系统内部使用的开关柜，都要严格遵守设备采购程序及技术政策，确保入网的开关柜都通过型式试验，尤其对温升的要求比较严格。运行中，负荷通常都不会达到开关柜的设计满容量，开关柜的温升问题应该不会很突出，但是实际情况并不尽然。根据相关理论进行分析可知，在实际运行过程中，通常情况下，负荷不会达到开关柜的设计满容量，更不会引发开关柜的温升问题。但是，实际情况并非如此。根据实际运行经验可知，随着负荷的不断增加
3、，使得开关柜的温升迅速增加。当负荷超过开关额定电流的75%时，在这种情况下，温升尤为明显，此时早已不符合标准要求。当负荷比较低时，温升现象不明显。在实际运行中，与试验室测出的温升数据相比，开关柜实际温升水平普遍比较高，并且多数情况下，当温升超标时，开关柜甚至远没有达到设计满容量。开关柜实际温升数据分析1. 1国产JYN手车柜表1为某变电站2台同型号、同参数的10kV主变开关柜的实测温升与负荷关系的统计。开关柜为福建某开关厂生产，JYNlTO型。测试温度为开关柜箱体的外表温度。数据显示，随着负荷的增加，开关柜的温升迅速加快。当负荷接近1900A（约为开关柜额定电流250OA的76%）,温升尤为明
4、显，最大达47,已经不符合标准要求（标准为满负荷条件下30）,而负荷较低时（120OA以下），温升则不明显。1.2国产KYN手车柜表2为某变电站10kV主变开关柜的实测温升与负荷关系的统计，开关柜为扬州某开关厂生产，KYN28T0型，配用VD4断路器。测温前打开部分顶盖，对开关柜箱体外表温度及主母排温度同时进行测试。数据表明，母排最高温度已经达到100,温升88,明显超标（母排温升标准为65）。由于该站温升问题比较突出，制造厂针对这一情况对该变电站10kV开关柜1,2号母线桥采用新型钢重新制作，主母线铜排规格更换为2XTMY120X10（原规格为2XTMY100X10）,并进一步改进了通风系统
5、。2号主变开关柜经改造后，其实测温度如表3所示。改造后温升情况略有好转，但是与该开关柜型式试验提供的温升数据偏差仍然较大。1.3合资厂的手车柜某合资厂开关柜，为上海某开关有限公司生产，型号为8BK20,测试位置为开关柜箱体外表及内部母线母排。此处，开关柜温升暂时没有超标，但是应该注意，此时负荷并没有达到额定容量的70%,但是温升已经接近上限。由此可见，合资厂产品虽然温升情况优于国产设备，但同样也存在温升超标情况。数据证明，运行中的开关柜实际温升水平通常都要超过试验室测出的温升数据。而且，多数情况下温升超标时开关柜甚至远没有达到设计满容量。开关柜实际温升超标原因分析开关柜内部实际温升情况，尤其是
6、母排连接等部位，通常总是比型式试验测出的数据高。主要有以下几点原因：型式试验测得数据通常是在试验室完成的，持续时间不长，通常不超过8h,不具备温升累积效应，不能等同于长期运行并持续发热的设备。不同金属的膨胀效应不同。钢制螺栓的金属膨胀系数要比铜质、铝质母线小得多，尤其是螺栓型设备接头，在运行中随着负荷电流及温度的变化，其铝或铜与铁的膨胀和收缩程度将有差异而产生蠕变，也就是金属在应力的作用下缓慢的塑性变形，蠕变的过程还与接头处的温度有很大的关系。实践证明，当接头处的运行工作温度超过80时，接头金属将因过热而膨胀，使接触表面位置错开，形成微小空隙而氧化。当负荷电流减小温度降低回到原来接触位置时，由

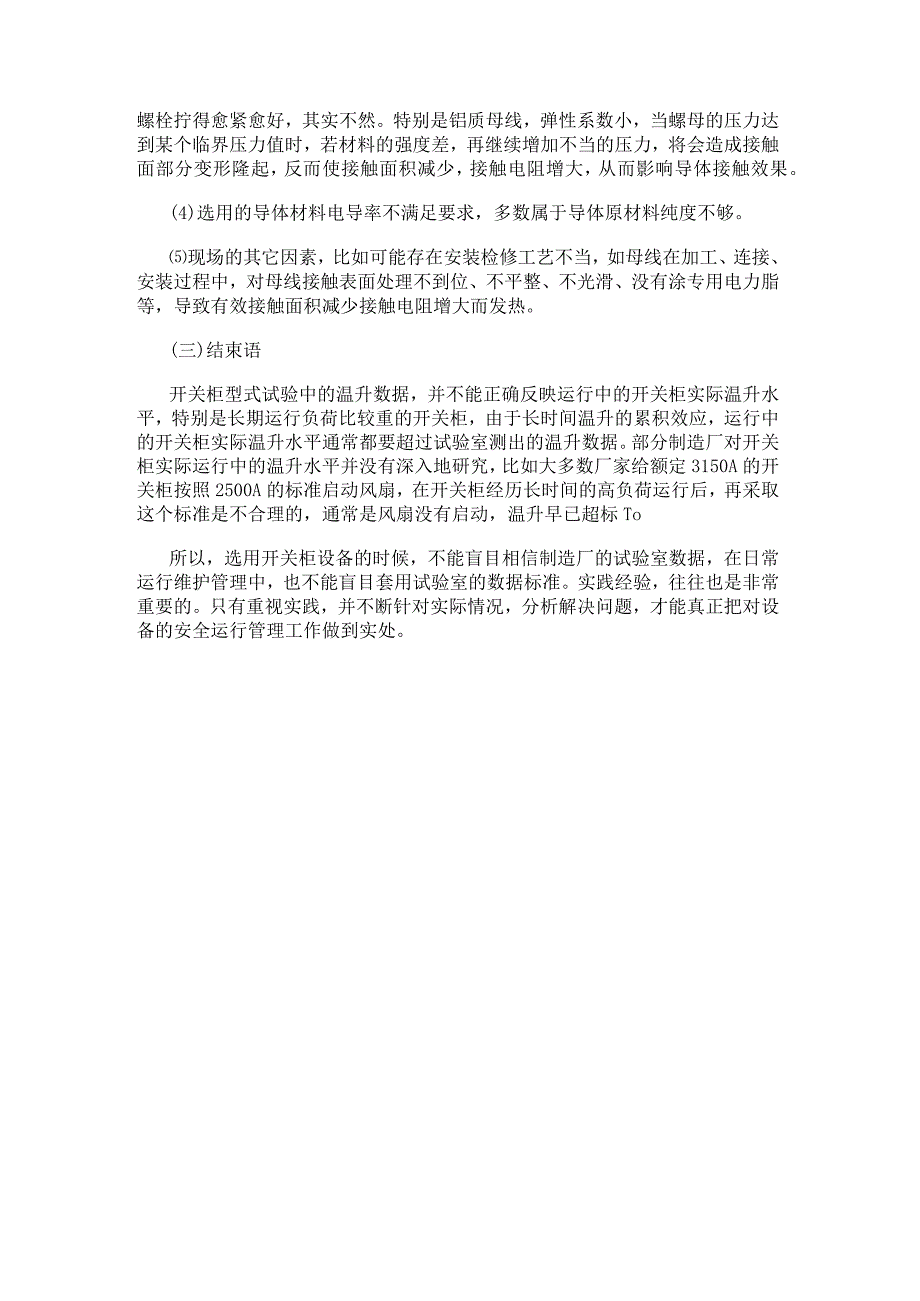

7、于接触面氧化膜的覆盖，不可能是原安装时金属间的直接接触。每次温度变化的循环所增加的接触电阻，将会使下一次循环的热量增加，所增加的温度又使接头的工作状况进一步变坏，因而形成恶性循环。连接部位紧固螺栓压力不当。部分安装或检修人员在导体连接上认为连接螺栓拧得愈紧愈好，其实不然。特别是铝质母线，弹性系数小，当螺母的压力达到某个临界压力值时，若材料的强度差，再继续增加不当的压力，将会造成接触面部分变形隆起，反而使接触面积减少，接触电阻增大，从而影响导体接触效果。(4)选用的导体材料电导率不满足要求，多数属于导体原材料纯度不够。现场的其它因素，比如可能存在安装检修工艺不当，如母线在加工、连接、安装过程中，
8、对母线接触表面处理不到位、不平整、不光滑、没有涂专用电力脂等，导致有效接触面积减少接触电阻增大而发热。(三)结束语开关柜型式试验中的温升数据，并不能正确反映运行中的开关柜实际温升水平，特别是长期运行负荷比较重的开关柜，由于长时间温升的累积效应，运行中的开关柜实际温升水平通常都要超过试验室测出的温升数据。部分制造厂对开关柜实际运行中的温升水平并没有深入地研究，比如大多数厂家给额定3150A的开关柜按照2500A的标准启动风扇，在开关柜经历长时间的高负荷运行后，再采取这个标准是不合理的，通常是风扇没有启动，温升早已超标To所以，选用开关柜设备的时候，不能盲目相信制造厂的试验室数据，在日常运行维护管理中，也不能盲目套用试验室的数据标准。实践经验，往往也是非常重要的。只有重视实践，并不断针对实际情况，分析解决问题，才能真正把对设备的安全运行管理工作做到实处。
