1、第05讲实体检测二、实体检测(一)混凝土结构实体检测1.混凝土强度(抗压强度检测)回弹法适于检测一般建筑构件、桥梁及各种混凝土构件(板、梁、柱、桥架)的强度。超声回弹综合法根据实测声速值和回弹值综合推定混凝土强度的方法。是目前我国使用较广的一种结构中混凝土强度非破损检验方法,它较之单一的超声或回弹非破损检验方法具有精度高、适用范围广等优点钻芯法从结构或构件中钻取圆柱状试件得到在检测龄期混凝土强度的方法后装拔出法拔出仪,根据测定的抗拔力检测混凝土抗压强度的微破损方法【补】回弹法:批量检测时,应随机抽取构件,抽检数量不宜少于同批构件总数的30%且不宜少于数件。当检验批构件数量大于30个时,抽样构件
2、数量可适当调整,并不得少于GJ现行有关标准规定的最少抽样数量。单个构件检测,对于一般构件,测区数不宜少于10个。当受检构件数量大于30个且不需提供单个构件推定强度或受检构件某一方向尺寸不大于4.5m且另一方向尺寸不大于0.3m时,每个构件的视区数量可适当减少,但不应少于5个。【补充】无损检测法回弹仪检测、超声波检测、超声回弹综合法,检测混凝土强度。1 .回弹仪检测的原理:是根据混凝土表面硬度与抗压强度之间的关系来推算混凝土的强度。2 .超声波检测的原理:是根据超声波传播规律与强度之间的关系来推算混凝土的强度。3 .超声回弹综合法:前两种的结合,综合判断。2.混凝土结构或构件变形混凝土结构或构件
3、变形检测方法及依据检测项目方法构件的挠度可采用激光测距仪、水准仪或拉线等方法构件或结构的倾斜可采用经纬仪、激光定位仪、三轴定位仪或吊坠的方法基础不均匀沉降可用水准仪检测3.钢筋配置4 .现浇混凝土板厚度方法:超声波对测法发射探头置于楼板底面,接收探头置于楼板顶面,让接收探头来回在顶面移动,直到显示屏上显示的数值为最小时停止,该数值所检测到的该点楼板的厚度。误差在2mm以内【2019单选】下列方法中,不属于混凝土结构实体强度检测方法的是()。A.超声回弹综合法B.取芯法C.回弹仪法D.超声波对测法正确答案D答案解析本题考查的是实体检测。结构或构件混凝土抗压强度的检测,可采用回弹法、超声回弹综合法
4、、钻芯法或后装拔出法等方法。2020多选】下列检测方法中,属于实体混凝土构件抗压强度检测方法的有()。A.贯入法B.回弹法C.钻芯法D.后装拔出法E.静载试验法正确答案BCD答案解析本题考查的是实体检测。结构或构件混凝土抗压强度的检测,可采用回弹法、超声回弹综合法、钻芯法或后装拔出法等方法。现浇楼板厚度检测常用超声波对测法。(二)钢结构实体检测1.连接检测钢结构的连接质量与性能的检测可分为焊接连接、焊钉(栓钉)连接、螺栓连接、高强螺栓连接等项目。其中焊缝检测需要经过外观检测、无损检测、表面检测等。(1)焊缝外观检测1)所有焊缝应冷却到环境温度后方可进行外观检测;2)外观检测采用目测方式,裂纹的
5、检查应辅以5倍放大镜并在合适的光照条件下进行,必要时可采用磁粉探伤或渗透探伤。(2)焊缝质量检测检查方法:无损检测、表面检测。1)无损检测应在外观检测合格后进行。Ill、Iv类钢材及焊接难度等级为C、D级时,应以焊接完成瓯卮无损检测结果作为验收依据;当钢材标称屈服强度大于690MPa或供货状态为调质状态时,应以焊接完座迪L后无损检测结果作为验收依据。2)设计要求全焊透的焊缝,内部缺陷的检测规定对设计上要求全焊透的一、二级焊缝和设计上没有要求的钢材等强对焊拼接焊缝的质量,可采用超声波探伤的方法检测。一级焊缝应100%检验;二级焊缝应进行抽验,抽验比例不小于20%;三级焊缝应根据设计要求进行相关的

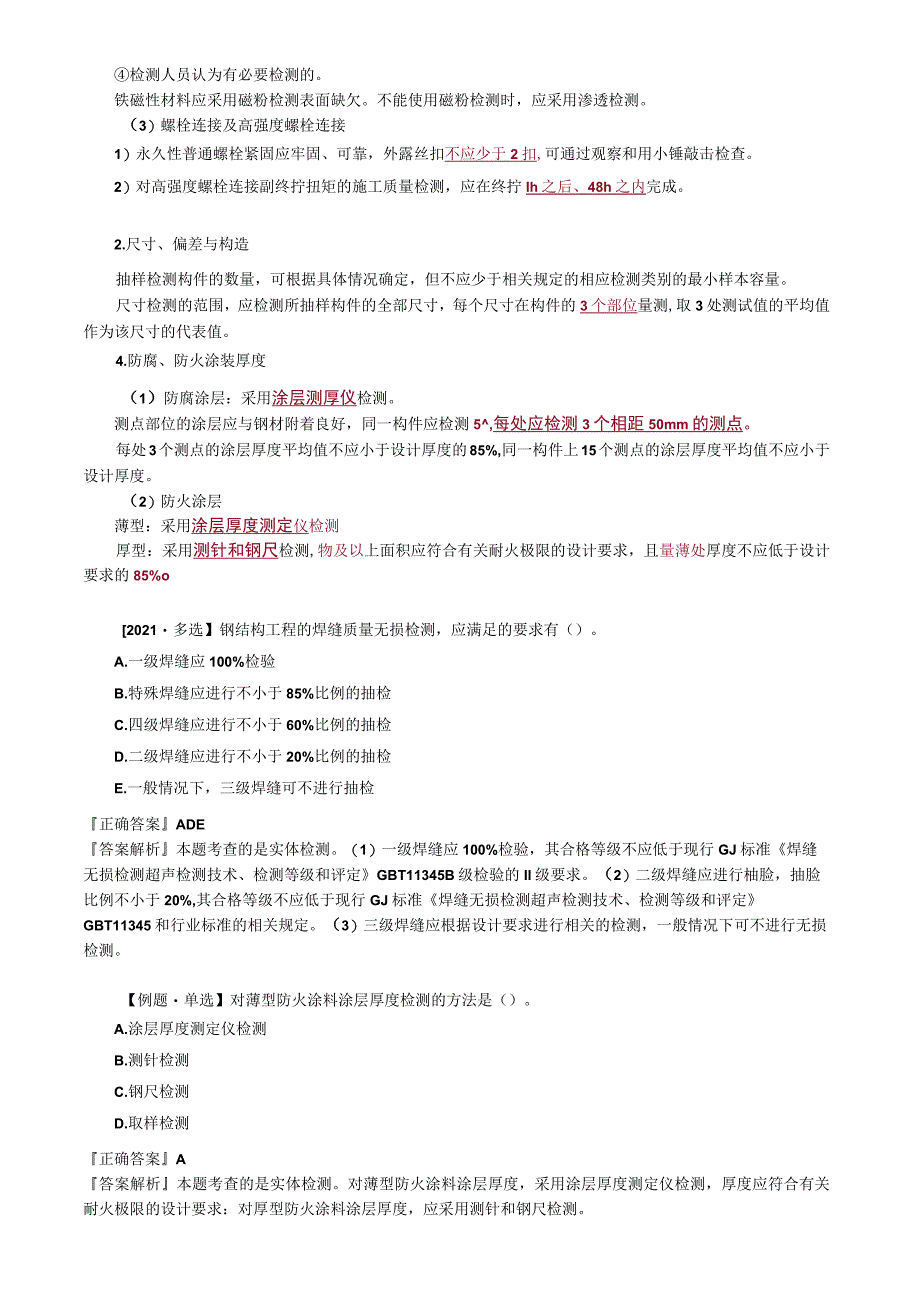

6、检测,一般情况下可不进行无损检测。3)表面检测规定出现下列情况之一时,应进行表面检测:设计文件要求进行表面检测;外观检测发现裂纹时,应对该批中同类焊缝进行100的表面检测:外观检测怀疑有裂纹缺陷时,应对怀疑的部位进行表面检测;检测人员认为有必要检测的。铁磁性材料应采用磁粉检测表面缺欠。不能使用磁粉检测时,应采用渗透检测。(3)螺栓连接及高强度螺栓连接1)永久性普通螺栓紧固应牢固、可靠,外露丝扣不应少于2扣,可通过观察和用小锤敲击检查。2)对高强度螺栓连接副终拧扭矩的施工质量检测,应在终拧Ih之后、48h之内完成。2.尺寸、偏差与构造抽样检测构件的数量,可根据具体情况确定,但不应少于相关规定的相
7、应检测类别的最小样本容量。尺寸检测的范围,应检测所抽样构件的全部尺寸,每个尺寸在构件的3个部位量测,取3处测试值的平均值作为该尺寸的代表值。4.防腐、防火涂装厚度(1)防腐涂层:采用涂层测厚仪检测。测点部位的涂层应与钢材附着良好,同一构件应检测5,每处应检测3个相距50mm的测点。每处3个测点的涂层厚度平均值不应小于设计厚度的85%,同一构件上15个测点的涂层厚度平均值不应小于设计厚度。(2)防火涂层薄型:采用涂层厚度测定仪检测厚型:采用测针和钢尺检测,物及以上面积应符合有关耐火极限的设计要求,且量薄处厚度不应低于设计要求的85%o2021多选】钢结构工程的焊缝质量无损检测,应满足的要求有()
8、。A.一级焊缝应100%检验B.特殊焊缝应进行不小于85%比例的抽检C.四级焊缝应进行不小于60%比例的抽检D.二级焊缝应进行不小于20%比例的抽检E.一般情况下,三级焊缝可不进行抽检正确答案ADE答案解析本题考查的是实体检测。(1)一级焊缝应100%检验,其合格等级不应低于现行GJ标准焊缝无损检测超声检测技术、检测等级和评定GBT11345B级检验的Il级要求。(2)二级焊缝应进行柚脸,抽脸比例不小于20%,其合格等级不应低于现行GJ标准焊缝无损检测超声检测技术、检测等级和评定GBT11345和行业标准的相关规定。(3)三级焊缝应根据设计要求进行相关的检测,一般情况下可不进行无损检测。【例题
9、单选】对薄型防火涂料涂层厚度检测的方法是()。A.涂层厚度测定仪检测B.测针检测C.钢尺检测D.取样检测正确答案A答案解析本题考查的是实体检测。对薄型防火涂料涂层厚度,采用涂层厚度测定仪检测,厚度应符合有关耐火极限的设计要求:对厚型防火涂料涂层厚度,应采用测针和钢尺检测。(三)砌体结构实体检测1 .强度检测检测项目方法砌筑块材取样法、回弹法、取样结合回弹的方法和钻芯的方法等砌筑砂浆推出法、筒压法、砂浆片剪切法、点荷法和回弹法等【推筒、弹荷】砌体原位轴压法、扁顶法、切制抗压试件法和原位单剪法等【轴压、抗压、扁顶、单剪】【补充】O扁顶法是采用扁式液压测力器装入开挖的砌体灰缝中进行砌体强度的原位检测
10、方法。2 .变形检测倾斜:经纬仪、激光定位仪、三轴定位仪或吊坠的方法检测;基础不均匀沉降:水准仪检测。2021多选】进行砌体结构实体质量检测时,需要进行的强度检测有()。A.砌筑块材强度B.砌筑砂浆强度C.曲体结构变膨D.砌块材料强度E.砌体强度正确答案ABE答案解析本题考查的是实体检测。砌体结构的强度检测可分为砌筑块材强度、砌筑砂浆强度、砌体强度等项目,各项目的检测方法操作应遵守相关检测技术标准。2020多选】下列检测方法中,属于坳体结构抗压强度现场检测方法的有()。A.回弹法B.轴压法C.扁顶法D.吊坠法E.剪切法正确答案BC答案解析本题考查的是实体检测。砌体强度检测方法包括:原位轴压法、
11、扃顶法、切制抗压试件法和原位单剪法等。(四)地基基础实体检测1.地基检测检测项目方法地基土层分类、分布及物理性质勘探法(标准贯入试验、静动力触探试验、旁压试验等)、物探法(瞬态面波测试、地质雷达测试)地基承载力静荷载试验、原型静荷载试验等2.基础检测与变形监测检测项目方法基础的形式、尺寸与埋深现场开挖法基础材料强度钻芯法、回弹法、超声回弹综合法和后装拔出法钢筋配置与锈蚀雷达法、电磁感应法、钻孔和剔凿法等基础损伤现场开挖,尺量检查;裂缝观察与分析、超声波测深度法等基础沉降与变形监测沉降监测水准测量方法或静力水准测量法水平位移监测视准法、极坐标法、测小角法、激光准直法、位移计自动测计法、全球定位系统、三维激光扫描、近景摄影测量法等3.基桩检测检测项目方法基桩承载力静载荷试验法、原位静荷载试验法等桩身完整性低应变法、钻芯法桩长旁孔投射法、钻芯法钢筋笼长度磁测桩法桩身混凝土强度、桩端持力层和桩底沉渣厚度钻芯法【例题多选】根据工程需要,桩身完整性质量检测的方法有()。A.低应变法B.旁孔投射法C.磁测桩法D.静载荷试验法E.钻芯法正确答案AE答案解析本题考查的是实体检测。桩身完整性的检测方法包括:低应变法、钻芯法。【思维导图】
