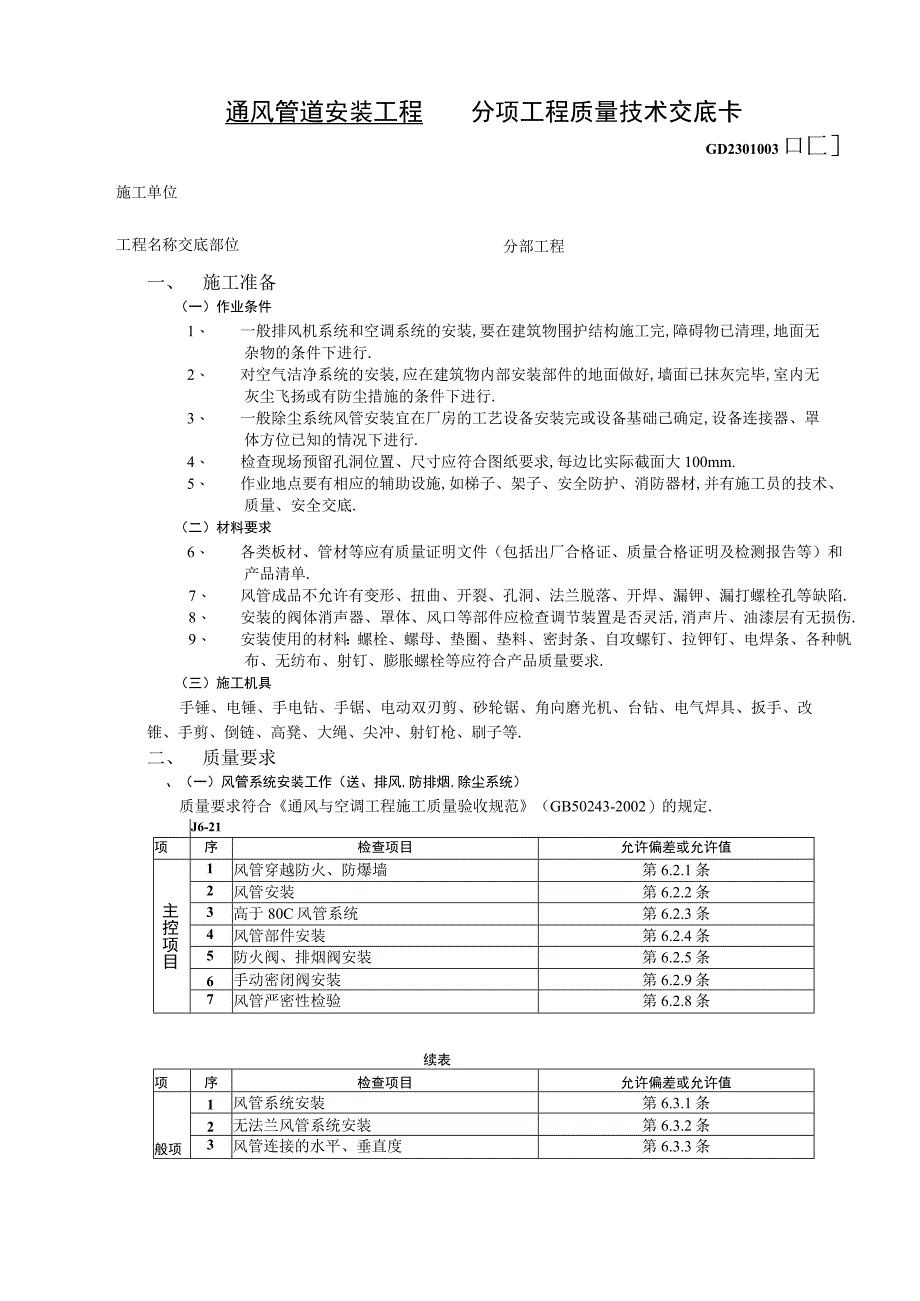

1、通风管道安装工程分项工程质量技术交底卡GD2301003口匚施工单位分部工程工程名称交底部位一、 施工准备（一）作业条件1、 一般排风机系统和空调系统的安装,要在建筑物围护结构施工完,障碍物已清理,地面无杂物的条件下进行.2、 对空气洁净系统的安装,应在建筑物内部安装部件的地面做好,墙面已抹灰完毕,室内无灰尘飞扬或有防尘措施的条件下进行.3、 一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础己确定,设备连接器、罩体方位已知的情况下进行.4、 检查现场预留孔洞位置、尺寸应符合图纸要求,每边比实际截面大100mm.5、 作业地点要有相应的辅助设施,如梯子、架子、安全防护、消防器材,并有施工员
2、的技术、质量、安全交底.（二）材料要求6、 各类板材、管材等应有质量证明文件（包括出厂合格证、质量合格证明及检测报告等）和产品清单.7、 风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏钾、漏打螺栓孔等缺陷.8、 安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活,消声片、油漆层有无损伤.9、 安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉钾钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求.（三）施工机具手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等.二、 质量要求

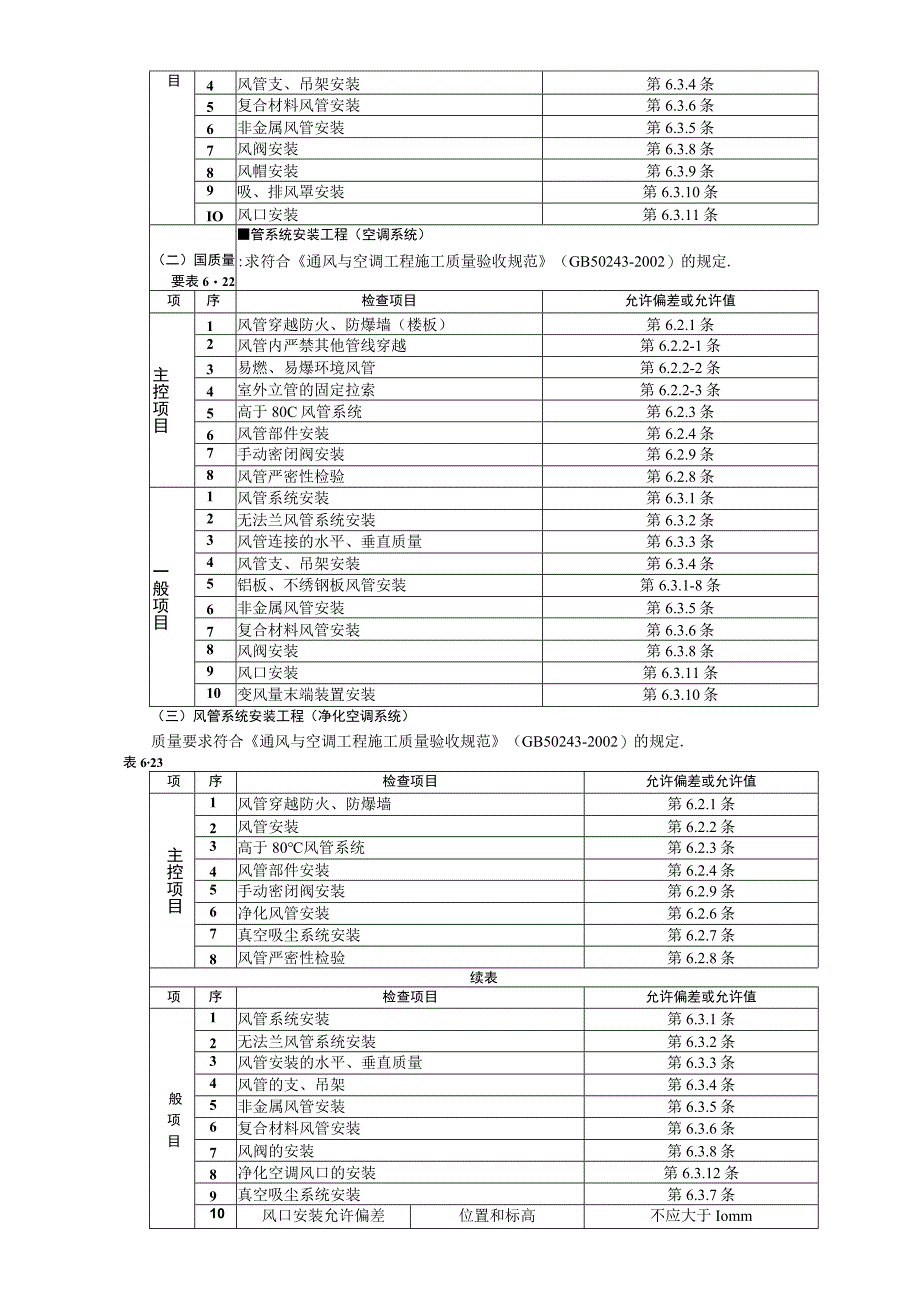

3、、（一）风管系统安装工作（送、排风,防排烟,除尘系统）质量要求符合通风与空调工程施工质量验收规范（GB50243-2002）的规定.J6-21项序检查项目允许偏差或允许值主控项目1风管穿越防火、防爆墙第6.2.1条2风管安装第6.2.2条3高于80C风管系统第6.2.3条4风管部件安装第6.2.4条5防火阀、排烟阀安装第6.2.5条6手动密闭阀安装第6.2.9条7风管严密性检验第6.2.8条续表项序检查项目允许偏差或允许值般项1风管系统安装第6.3.1条2无法兰风管系统安装第6.3.2条3风管连接的水平、垂直度第6.3.3条目4风管支、吊架安装第6.3.4条5复合材料风管安装第6.3.6条6非
4、金属风管安装第6.3.5条7风阀安装第6.3.8条8风帽安装第6.3.9条9吸、排风罩安装第6.3.10条IO风口安装第6.3.11条（二）国质量要表622管系统安装工程（空调系统）:求符合通风与空调工程施工质量验收规范（GB50243-2002）的规定.项序检查项目允许偏差或允许值主控项目1风管穿越防火、防爆墙（楼板）第6.2.1条2风管内严禁其他管线穿越第6.2.2-1条3易燃、易爆环境风管第6.2.2-2条4室外立管的固定拉索第6.2.2-3条5高于80C风管系统第6.2.3条6风管部件安装第6.2.4条7手动密闭阀安装第6.2.9条8风管严密性检验第6.2.8条一般项目1风管系统安装第
5、6.3.1条2无法兰风管系统安装第6.3.2条3风管连接的水平、垂直质量第6.3.3条4风管支、吊架安装第6.3.4条5铝板、不绣钢板风管安装第6.3.1-8条6非金属风管安装第6.3.5条7复合材料风管安装第6.3.6条8风阀安装第6.3.8条9风口安装第6.3.11条10变风量末端装置安装第6.3.10条（三）风管系统安装工程（净化空调系统）质量要求符合通风与空调工程施工质量验收规范（GB50243-2002）的规定.表623项序检查项目允许偏差或允许值主控项目1风管穿越防火、防爆墙第6.2.1条2风管安装第6.2.2条3高于80风管系统第6.2.3条4风管部件安装第6.2.4条5手动密闭

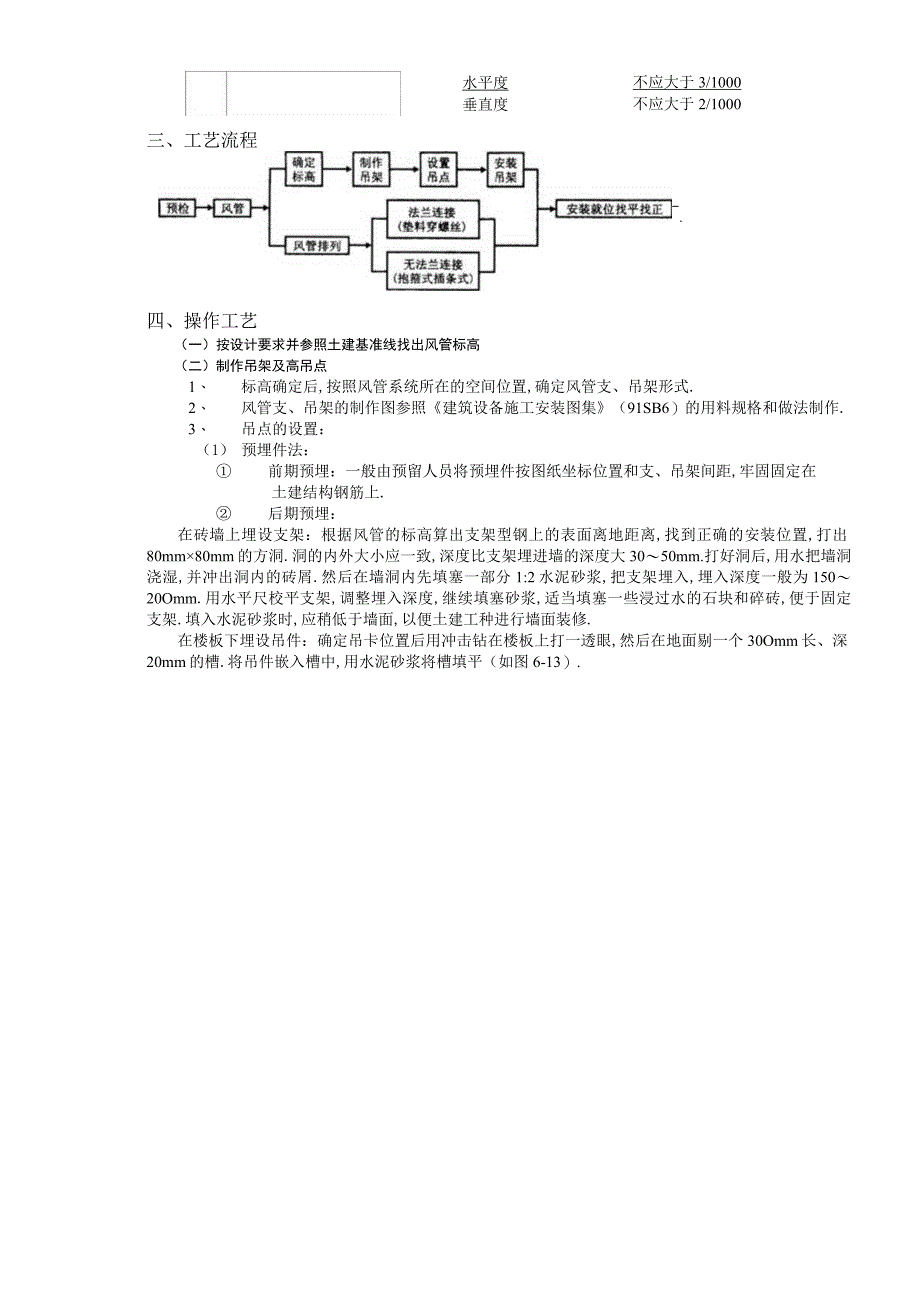

6、阀安装第6.2.9条6净化风管安装第6.2.6条7真空吸尘系统安装第6.2.7条8风管严密性检验第6.2.8条续表项序检查项目允许偏差或允许值般项目1风管系统安装第6.3.1条2无法兰风管系统安装第6.3.2条3风管安装的水平、垂直质量第6.3.3条4风管的支、吊架第6.3.4条5非金属风管安装第6.3.5条6复合材料风管安装第6.3.6条7风阀的安装第6.3.8条8净化空调风口的安装第6.3.12条9真空吸尘系统安装第6.3.7条10风口安装允许偏差位置和标高不应大于Iomm水平度 垂直度不应大于3/1000 不应大于2/1000三、工艺流程-四、操作工艺（一）按设计要求并参照土建基准线找出
7、风管标高（二）制作吊架及高吊点1、 标高确定后,按照风管系统所在的空间位置,确定风管支、吊架形式.2、 风管支、吊架的制作图参照建筑设备施工安装图集（91SB6）的用料规格和做法制作.3、 吊点的设置：（1） 预埋件法： 前期预埋：一般由预留人员将预埋件按图纸坐标位置和支、吊架间距,牢固固定在土建结构钢筋上. 后期预埋：在砖墙上埋设支架：根据风管的标高算出支架型钢上的表面离地距离,找到正确的安装位置,打出80mm80mm的方洞.洞的内外大小应一致,深度比支架埋进墙的深度大3050mm.打好洞后,用水把墙洞浇湿,并冲出洞内的砖屑.然后在墙洞内先填塞一部分1:2水泥砂浆,把支架埋入,埋入深度一般为
8、15020Omm.用水平尺校平支架,调整埋入深度,继续填塞砂浆,适当填塞一些浸过水的石块和碎砖,便于固定支架.填入水泥砂浆时,应稍低于墙面,以便土建工种进行墙面装修.在楼板下埋设吊件：确定吊卡位置后用冲击钻在楼板上打一透眼,然后在地面剔一个30Omm长、深20mm的槽.将吊件嵌入槽中,用水泥砂浆将槽填平（如图6-13）.-10048-100-4图6-13（2） 膨胀螺栓法：特点是施工灵活、准确、快速,如图6-14所示.(三)安装吊架1、 按风管的中心线找出吊杆敷设位置,单吊杆在风管的中心线上,双吊杆可以按托盘的螺孔间距或风管的中心线对称安装.2、 吊杆根据吊件形式,可以焊在吊件上,也可挂在吊件
9、上,焊接后应涂防锈漆.3、 当风管较长时,需要安装一排支架时,可先把两端安好,然后以两端的支架为基准,用拉线法找出中间支架的标高进行安装.4、 立管管卡安装时,应先把最上面的一个管件固定好,再用线锤在中心处吊线,下面的管卡即可按线进行固定.(四)风管支吊架的间距1、 风管支吊架间距如无设计要求时,对不保温风管应符合下表的要求.对于保温风管、支、吊架间距无设计要求时,按下表间距要求值乘以0.85.螺旋风管的支、吊架间距可以适当增加.表6-24支、吊架间距圆形风管直径或矩形风管长边尺寸水平风管间距垂直风管间距最小吊架数400mm不大于4m不大于4m2付400100Omm不大于3m不大于3.5m2付
10、21OOOmm不大于2m不大于2m2付2、 支吊架不得安装在风口、阀门检查孔等处,以免妨碍操作.吊架不得直接吊在法兰上.3、 保温风管不能直接与支吊架接触,应垫上坚固的隔热材料,其厚度与保温相同,防止产生“冷桥”4、 聚氯吞烯风管也与钢板风管一样采用支、吊托架,但一般以吊架为主,支架间距按下表的要求制作安装,但需做好以下几点：表6-25矩形风管的长边或圆形管道的直径(mm)承接角钢(mm)吊环螺栓(mm)支架最大间距(mm)5003030483.051010004040583.01010150050506102.01510-200050506102.02010300060607102.0注：1
11、.当支管较长时,则应在靠近干管的一端设置一支架.2.支架的抱箍制作应与风管留有一定间隙,便于风管伸缩.（五）风管排列安装1、法兰连接：（1）为保证法兰接口严密性,法兰之间应有垫料.在无特殊要求的情况下,法兰垫料按下表选用.表6-26法兰垫料材质的选用应用系统输送介质垫料材质及密度（mm）一般空调系统及送排风系统温度低于70的洁净空气或含尘含温气体8510密封胶带=3mm软橡胶板=3mm高温系统温度高于70的空气或烟气石棉橡胶板=3mm洁净系统有净化等级要求的洁净空气橡胶板=45mm闭孔海绵橡胶板=3mm塑料风道有腐蚀性气体软聚乙烯板二36mm（2） 垫料8501密封胶带使用方法：将风管法兰表面
12、的异物和积水清理掉,并擦干净.从法兰一角开始粘贴胶带,胶带端头应略长于法兰.沿法兰均匀平整地粘贴,并在粘贴过程中用手将其按实,不得脱落,接口处要严密,各部位均不得凸人风管内,沿法兰粘贴一周后与起端交叉搭接,剪去多余部分.剥去隔离纸.如图6-15所示.（3） 法兰连按时,要求规定垫料,把两个法兰对正,穿螺栓并戴上螺母,（注意：螺母要在同一侧）,暂时不要上紧,直到所有螺栓都穿上后,再把螺栓拧紧.连按好风管,应以两端法兰为准,拉线捡查风管连接是否平直.（4） 垫法兰垫料和法兰连接时,应注意的问题.正确选用垫料,避免用错垫料.法兰表面应干净无异物.法兰垫料不能挤入或凸人管内,否则会增大流动阻力,增加管
