1、IOkV配电线路安装工艺标准1.配电线路“三架”安装工艺1.1分段及支线开关引线架安装工艺规范:1、各层横担、支架应平行,左右扭斜、上下扭斜不得大于横担总长度的1%。2、三相引线应排列整齐,弧度应平行一致,引线固定点之间距离不应超过1.5mo3、各接点的电气连接应紧密,接线柱与引线的连接应采用设备线夹或接线端子,当引线为15Omm2及以上导线时,设备线夹或接线端子与接线柱应有2个螺栓固定。当采用设备线夹时,进入设备线夹导线应先用铝包带包扎。4、杆上设备引线均应采用IOKV的绝缘导线。5、开关与支撑的构架应至少有2个以上的固定点。6、开关应安装在人员易到达、易操作的一侧。1.2带刀闸电缆引线架安

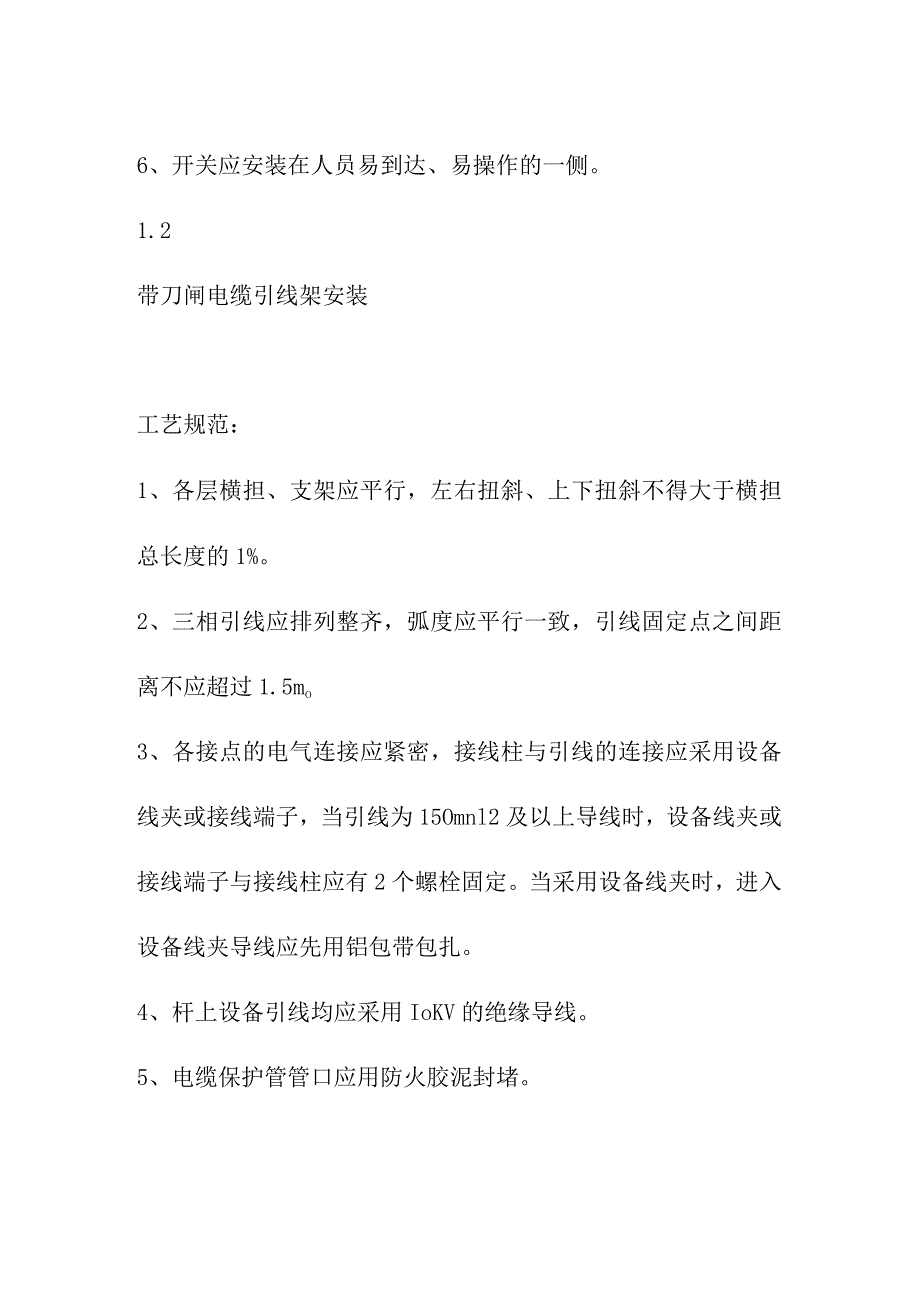

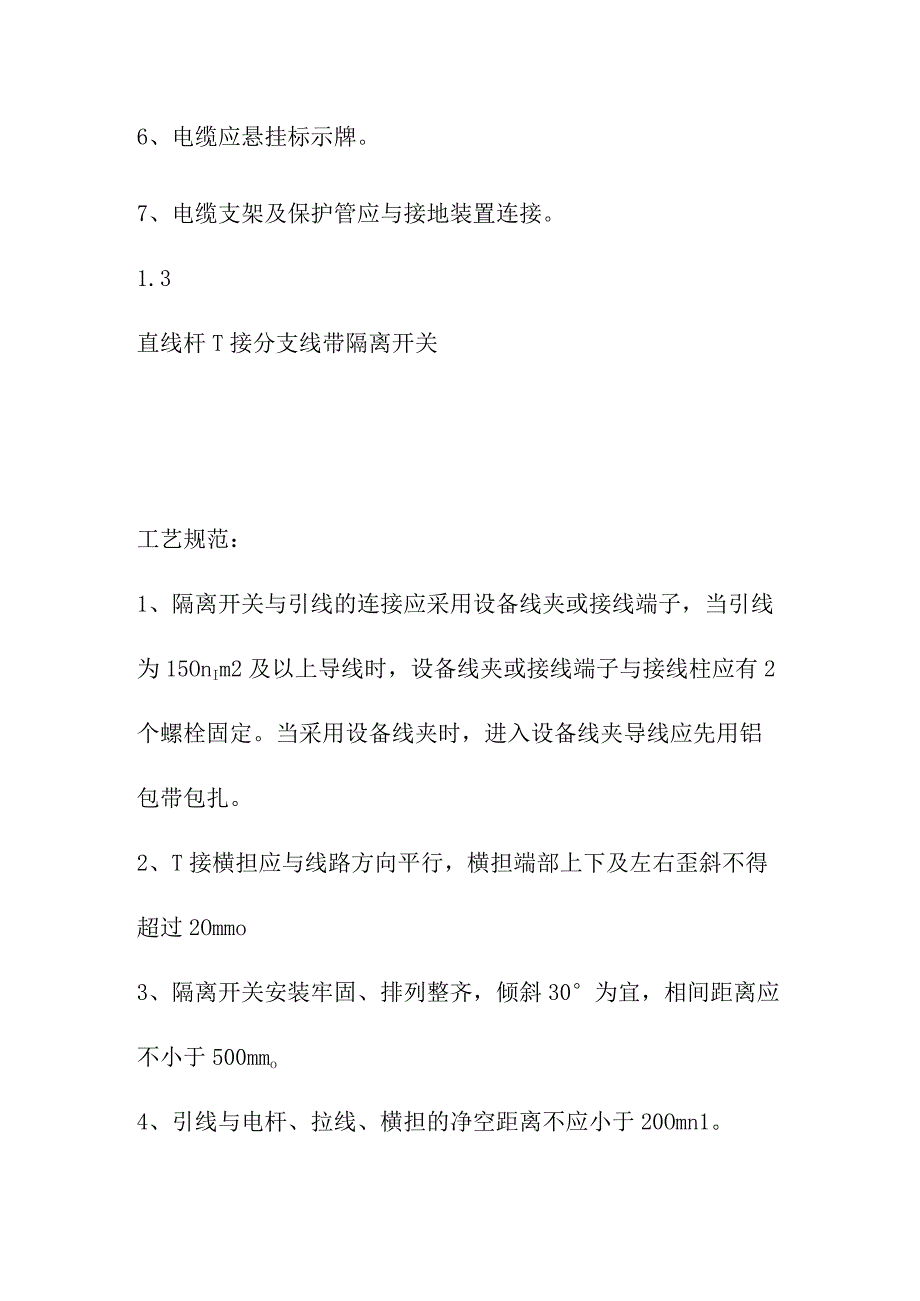

2、装工艺规范:1、各层横担、支架应平行,左右扭斜、上下扭斜不得大于横担总长度的1%。2、三相引线应排列整齐,弧度应平行一致,引线固定点之间距离不应超过1.5mo3、各接点的电气连接应紧密,接线柱与引线的连接应采用设备线夹或接线端子,当引线为15Omnl2及以上导线时,设备线夹或接线端子与接线柱应有2个螺栓固定。当采用设备线夹时,进入设备线夹导线应先用铝包带包扎。4、杆上设备引线均应采用IoKV的绝缘导线。5、电缆保护管管口应用防火胶泥封堵。6、电缆应悬挂标示牌。7、电缆支架及保护管应与接地装置连接。1.3直线杆T接分支线带隔离开关工艺规范:1、隔离开关与引线的连接应采用设备线夹或接线端子,当引线

3、为15OnIm2及以上导线时,设备线夹或接线端子与接线柱应有2个螺栓固定。当采用设备线夹时,进入设备线夹导线应先用铝包带包扎。2、T接横担应与线路方向平行,横担端部上下及左右歪斜不得超过2Ommo3、隔离开关安装牢固、排列整齐,倾斜30为宜,相间距离应不小于500mmo4、引线与电杆、拉线、横担的净空距离不应小于20Omn1。1.4公用变配变台架工艺规范:1、杆上杆上变压器台架底部距地面高度应不小于2.5m,在路边车辆可能碰撞的地方应不小于4.5m0水平倾斜不大于台架根开的l100o2、一、二次引线应排列整齐,绑扎牢固。3、变压器高压侧应设防雷装置、高压刀闸、高压跌落式开关;避雷器应装设在高压

4、刀闸下端,跌落式开关距变压器台面的高度不小于2.5m。变压器低压侧应装设低压刀闸或低压熔断器。4、接地可靠,变压器中性点、外壳、避雷器引下线应相连接后接地。5、变压器高压侧套管必须加装高压绝缘护罩。6、配变台架上层高压刀闸动触头应朝向配变低压侧,隔离刀刃分闸时应使静触头带电,各相隔离刀闸之间相间距离不应小于O.5mo7、跌落式熔断器安装时与杆塔保持10-15OC的倾斜度,公路边的配变台架高压侧跌落式开关应朝向公路一侧。8、综合配电箱安装在配变台架下方,底部距离地面高度应大于1.8mo配电箱出线电缆排列应整齐一致。2.IOkV杆型安装工艺1.1 1单回路单瓷横担三角排列杆工艺规范:1、瓷横担安装

5、应符合下列规定:当直立安装时,顶端顺线路歪斜不应大于IOmnI;当水平安装时,顶端宜向上翘起5。15o;顶端顺线路歪斜不应大于20mmO2、导线应固定在瓷横担第一瓷群内。3、电杆应正直,位置偏差应符合下列规定:直线杆的横向位移不应大于50mm。电杆的倾斜,杆梢的位移不应大于杆梢直径的l2o4、线路单横担的安装,直线杆应装于受电侧。5、绝缘线与绝缘子接触部分应用绝缘自粘带缠绕,缠绕长度应超出绑扎部位或与绝缘子接触部位两侧各30mmo6、导线紧好后,弧垂的误差不应超过设计弧垂的5%,同档内各相导线弧垂应一致。1.2 单回路单柱式绝缘子三角排列杆工艺规范:1、柱式瓶安装应符合下列规定:顶端顺线路歪斜

6、不应大于IOmm;2、导线应固定在柱式绝缘子顶部中间凹槽内。3、电杆应正直,位置偏差应符合下列规定:直线杆的横向位移不应大于50mm。电杆的倾斜,杆梢的位移不应大于杆梢直径的l204、线路单横担的安装,直线杆应装于受电侧。5、绝缘线与绝缘子接触部分应用绝缘自粘带缠绕,缠绕长度应超出绑扎部位或与绝缘子接触部位两侧各30rnio6、导线紧好后,弧垂的误差不应超过设计弧垂的5%,同档内各相导线弧垂应一致。1.3单回路双柱式绝缘子三角排列杆工艺规范:1、柱式瓶安装应符合下列规定:顶端顺线路歪斜不应大于IOnIn1;2、导线应固定在柱式绝缘子顶部中间凹槽内。3、电杆应正直,位置偏差应符合下列规定:直线杆

7、的横向位移不应大于50m0电杆的倾斜,杆梢的位移不应大于杆梢直径的l204、横担安装牢固,两横担端部间距应一样,横担无弯曲。5、绝缘线与绝缘子接触部分应用绝缘自粘带缠绕,缠绕长度应超出绑扎部位或与绝缘子接触部位两侧各30mmo6、导线紧好后,弧垂的误差不应超过设计弧垂的5%,同档内各相导线弧垂应一致。1.4单回路双瓷横担三角排列安装工艺规范:1、瓷横担安装应符合下列规定:当直立安装时,顶端顺线路歪斜不应大于IOnIn1;当水平安装时,顶端宜向上翘起515o;2、电杆应正直,位置偏差应符合下列规定:直线杆的横向位移不应大于50mm。电杆的倾斜,杆梢的位移不应大于杆梢直径的l2o3、横担安装牢固,

8、两横担端部间距应一样,横担无弯曲。两瓷横担导线固定点的水平高度应一致。4、绝缘线与绝缘子接触部分应用绝缘自粘带缠绕,缠绕长度应超出绑扎部位或与绝缘子接触部位两侧各30mmo5、导线紧好后,弧垂的误差不应超过设计弧垂的5%,同档内各相导线弧垂应一致。1.5双回路双瓷横担垂直侧安装工艺规范:1、瓷横担安装应符合下列规定:当直立安装时,顶端顺线路歪斜不应大于IOmnI;当水平安装时,顶端宜向上翘起5。15o;顶端顺线路歪斜不应大于20mmO2、电杆应正直,位置偏差应符合下列规定:直线杆的横向位移不应大于50mm。电杆的倾斜,杆梢的位移不应大于杆梢直径的l203、横担安装牢固,两横担端部间距应一样,横

9、担无弯曲。两瓷横担导线固定点的水平高度应一致。4、导线紧好后,弧垂的误差不应超过设计弧垂的5%,同档内各相导线弧垂应一致,各相导线弧垂相差最大不应超过50mmo5、绝缘线与绝缘子接触部分应用绝缘自粘带缠绕,缠绕长度应超出绑扎部位或与绝缘子接触部位两侧各30mmo1.6 单回路悬式绝缘子三角排列耐张安装工艺规范:1、横担安装平正牢固,两横担端部间距应一样,横担无弯曲。2、电杆应正直,位置偏差应符合下列规定:直线杆的横向位移不应大于50mm。电杆的倾斜,杆梢的位移不应大于杆梢直径的l203、三相跳线弯曲弧度应一致,跳线需有绝缘子绑扎固定。4、悬式绝缘子安装应牢固,连接可靠,安装方向应防止瓷裙积水。

10、安装时应清除瓷瓶表面灰垢。安装前绝缘子应采用不低于500OV的兆欧表进行绝缘电阻测试,在干燥的情况下,绝缘电阻不低于500兆欧。5、没有绝缘衬垫的耐张线夹内的绝缘线宜剥去绝缘层,其长度和线夹等长,误差不大于5mm。将裸露的铝线芯缠绕铝包带。6、没有绝缘衬垫的耐张线夹内的绝缘线宜剥去绝缘层,其长度和线夹等长,误差不大于5mm,将裸露的铝线芯缠绕铝包带,耐张线夹应安装专用的绝缘防护罩。7、导线紧好后,弧垂的误差不应超过设计弧垂的5%,同档内各相导线弧垂应一致。1.7单回路十字横担悬式绝缘子三角排列耐张安装工艺规范:1、瓷横担安装应符合下列规定:当直立安装时,顶端顺线路歪斜不应大于IOmn1;当水平

11、安装时,顶端宜向上翘起515o;顶端顺线路歪斜不应大于20mm。1、横担安装平正牢固,两横担端部间距应一样,横担无弯曲。两层横担安装方向应成90角。2、电杆应正直,位置偏差应符合下列规定:直线杆的横向位移不应大于50mm。电杆的倾斜,杆梢的位移不应大于杆梢直径的l2o3、三相跳线连接按顺线路方向内角相对内角相,外角相对外角相的原则跳接。4、跳线需有绝缘子绑扎固定。5、悬式绝缘子安装应牢固,连接可靠,安装方向应防止瓷裙积水。安装时应清除瓷瓶表面灰垢。安装前绝缘子应采用不低于500OV的兆欧表进行绝缘电阻测试,在干燥的情况下,绝缘电阻不低于500兆欧。8、跳线连接应采用楔型线夹等新型材料,绝缘导线

12、的跳线连接处应安装绝缘防护罩。9、没有绝缘衬垫的耐张线夹内的绝缘线宜剥去绝缘层,其长度和线夹等长,误差不大于5mm,将裸露的铝线芯缠绕铝包带,耐张线夹应安装专用的绝缘防护罩。10、导线紧好后,弧垂的误差不应超过设计弧垂的5%,同档内各相导线弧垂应一致。1.8 双回路悬式绝缘子垂直耐张安装工艺规范:1、三层横担应平行一致,不应发生偏移、扭曲。2、横担安装平正牢固,三层横担端部间距均应一样,横担无弯曲。3、电杆应正直,位置偏差应符合下列规定:直线杆的横向位移不应大于50mm。电杆的倾斜,杆梢的位移不应大于杆梢直径的l2o4、各相跳线弯曲弧度应一致,跳线需有绝缘子绑扎固定。5、悬式绝缘子安装应牢固,

13、连接可靠,安装方向应防止瓷裙积水。安装时应清除瓷瓶表面灰垢。安装前绝缘子应采用不低于500OV的兆欧表进行绝缘电阻测试,在干燥的情况下,绝缘电阻不低于500兆欧。6、没有绝缘衬垫的耐张线夹内的绝缘线宜剥去绝缘层,其长度和线夹等长,误差不大于5mmo将裸露的铝线芯缠绕铝包带。7、没有绝缘衬垫的耐张线夹内的绝缘线宜剥去绝缘层,其长度和线夹等长,误差不大于5mm,将裸露的铝线芯缠绕铝包带,耐张线夹应安装专用的绝缘防护罩。8、导线紧好后,弧垂的误差不应超过设计弧垂的5%,同档内各相导线弧垂应一致,各相导线弧垂相差最大不应超过50mmo1.9双回路十字横担悬式绝缘子垂直耐张安装工艺规范:1、三层横担应平

14、行一致,不应发生偏移、扭曲。2、横担安装平正牢固,三层横担端部间距均应一样,横担无弯曲。3、电杆应正直,位置偏差应符合下列规定:直线杆的横向位移不应大于50mm。电杆的倾斜,杆梢的位移不应大于杆梢直径的l2o4、各相跳线弯曲弧度应一致,跳线需有绝缘子绑扎固定。5、悬式绝缘子安装应牢固,连接可靠,安装方向应防止瓷裙积水。安装时应清除瓷瓶表面灰垢。安装前绝缘子应采用不低于500OV的兆欧表进行绝缘电阻测试,在干燥的情况下,绝缘电阻不低于500兆欧。6、没有绝缘衬垫的耐张线夹内的绝缘线宜剥去绝缘层,其长度和线夹等长,误差不大于5mrno将裸露的铝线芯缠绕铝包带。7、没有绝缘衬垫的耐张线夹内的绝缘线宜

15、剥去绝缘层,其长度和线夹等长,误差不大于5mm,将裸露的铝线芯缠绕铝包带,耐张线夹应安装专用的绝缘防护罩。8、导线紧好后,弧垂的误差不应超过设计弧垂的5%,同档内各相导线弧垂应一致,各相导线弧垂相差最大不应超过50mm。2. 10绝缘导线过电压保护器安装工艺规范:1、绝缘导线应放在柱式瓶中间凹槽内(不得放置在侧槽内)。2、过电压保护区不锈钢引流环与绝缘导线线芯之间的间隙要控制在1005m111范围内,引流环与绝缘子之间的间隙必须均匀,控制在255mm范围内。3、对于不剥除绝缘层的架空均匀线路,三相引流环圆弧应朝同一方向外置,以免引流环之间间隔过小,影响架空线路绝缘配合。4、安装前过电压保护器应采用不低于5000V的兆欧表进行绝缘电阻测试,在干燥的情况下,绝缘电阻不低于IooO兆欧。3. 11线路避雷器安装工艺规范:1、避雷器安装应符合下列规定:顶端顺线路歪斜不应大于IOnln1。2、安装前避雷器应采用不低于5000V的兆欧表进行绝缘电阻测试,在干燥的情况下,绝缘电阻不低于100O兆欧。3.拉线安装施工工艺4. 1拉线制作工艺工
