《2023年宜昌市第十届建筑业职业技能和优秀班组竞赛测量技能考核项目.docx》由会员分享,可在线阅读,更多相关《2023年宜昌市第十届建筑业职业技能和优秀班组竞赛测量技能考核项目.docx(4页珍藏版)》请在第壹文秘上搜索。

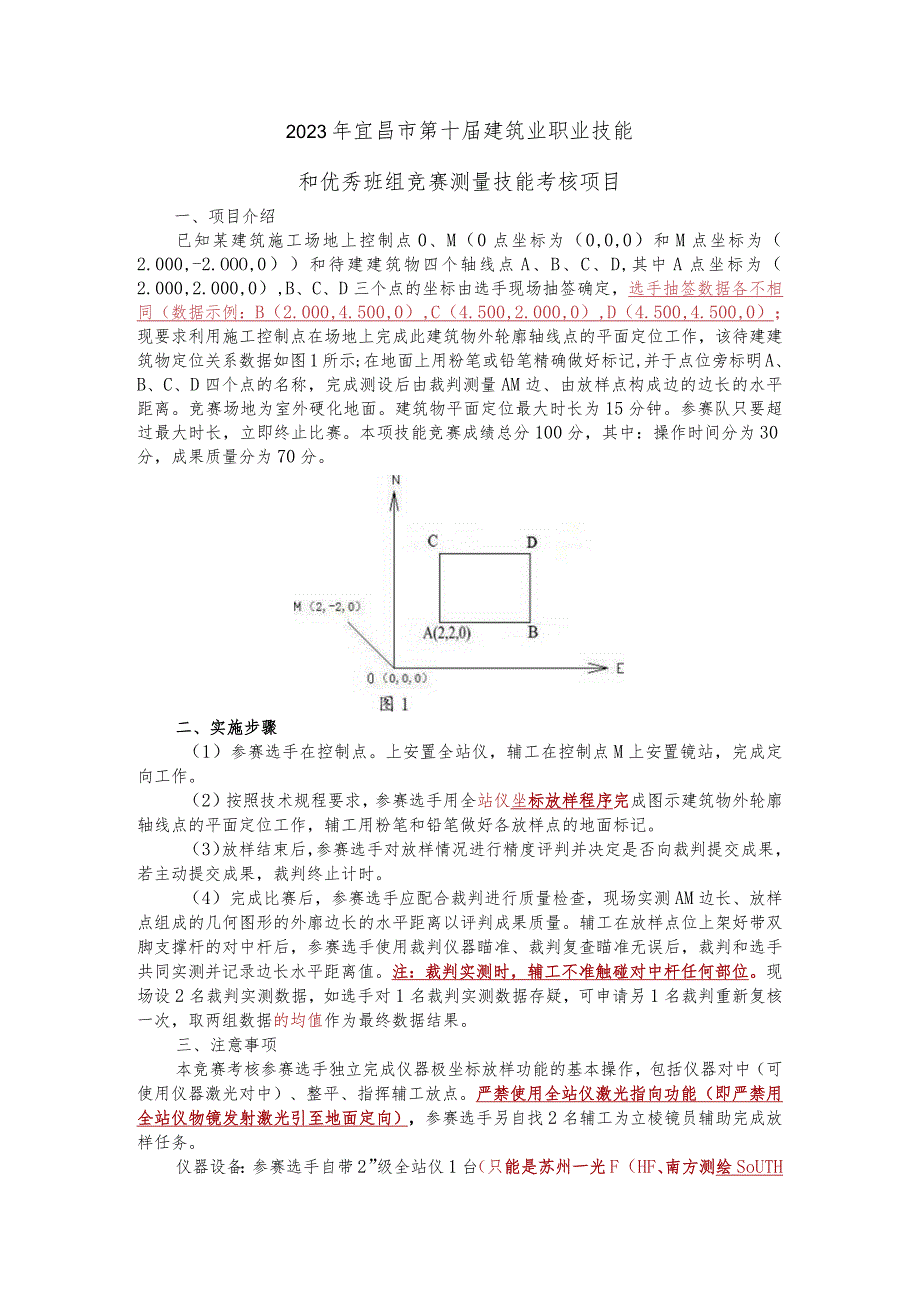

1、2023年宜昌市第十届建筑业职业技能和优秀班组竞赛测量技能考核项目一、项目介绍已知某建筑施工场地上控制点0、M(0点坐标为(0,0,0)和M点坐标为(2.000,-2.OOO,0)和待建建筑物四个轴线点A、B、C、D,其中A点坐标为(2.000,2.000,0),B、C、D三个点的坐标由选手现场抽签确定,选手抽签数据各不相同(数据示例:B(2.000,4.500,0),C(4.500,2.000,0),D(4.500,4.500,0);现要求利用施工控制点在场地上完成此建筑物外轮廓轴线点的平面定位工作,该待建建筑物定位关系数据如图1所示;在地面上用粉笔或铅笔精确做好标记,并于点位旁标明A、B、

2、C、D四个点的名称,完成测设后由裁判测量AM边、由放样点构成边的边长的水平距离。竞赛场地为室外硬化地面。建筑物平面定位最大时长为15分钟。参赛队只要超过最大时长,立即终止比赛。本项技能竞赛成绩总分100分,其中:操作时间分为30分,成果质量分为70分。二、实施步骤(1)参赛选手在控制点。上安置全站仪,辅工在控制点M上安置镜站,完成定向工作。(2)按照技术规程要求,参赛选手用全站仪坐标放样程序完成图示建筑物外轮廓轴线点的平面定位工作,辅工用粉笔和铅笔做好各放样点的地面标记。(3)放样结束后,参赛选手对放样情况进行精度评判并决定是否向裁判提交成果,若主动提交成果,裁判终止计时。(4)完成比赛后,参

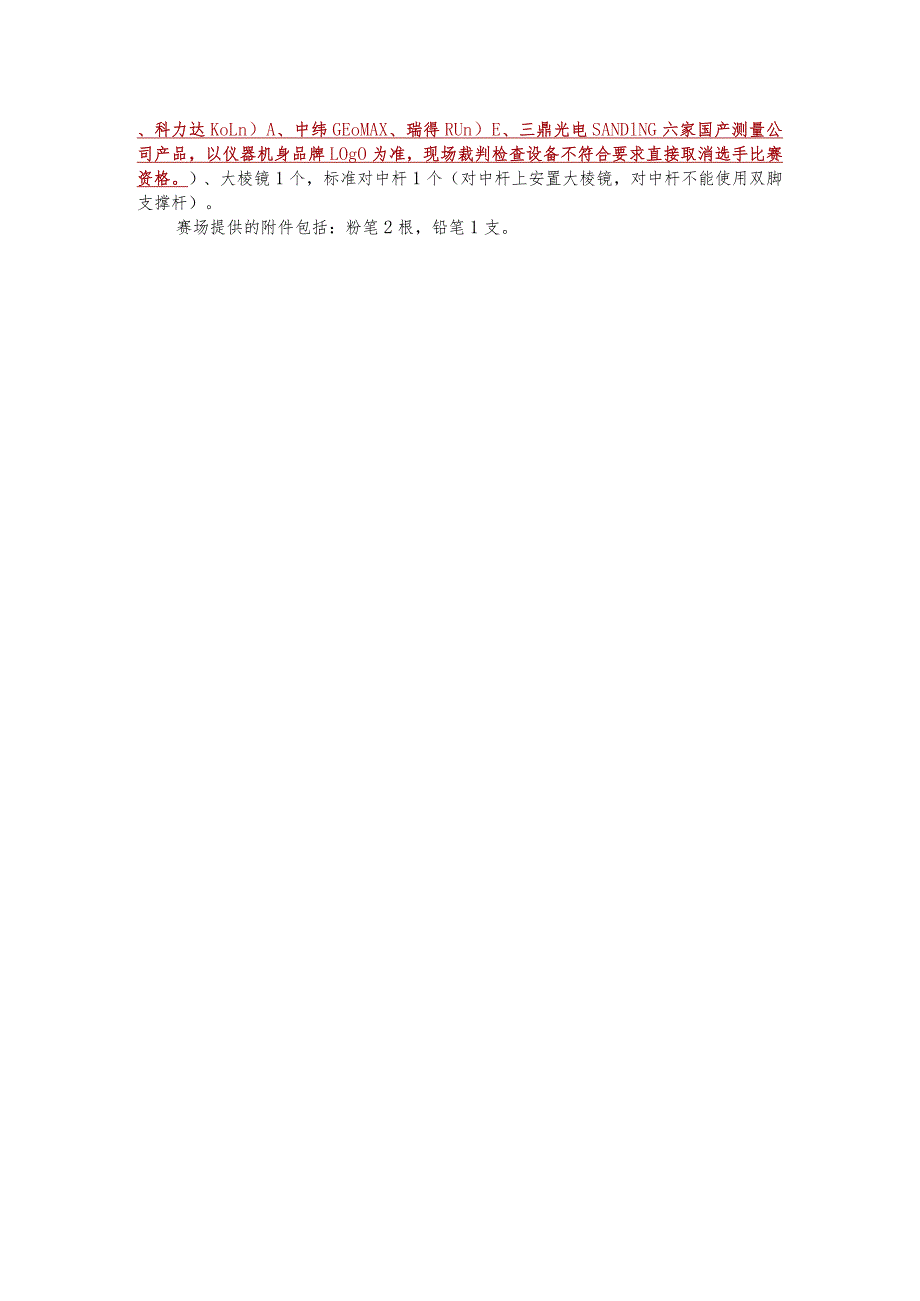

3、赛选手应配合裁判进行质量检查,现场实测AM边长、放样点组成的几何图形的外廓边长的水平距离以评判成果质量。辅工在放样点位上架好带双脚支撑杆的对中杆后,参赛选手使用裁判仪器瞄准、裁判复查瞄准无误后,裁判和选手共同实测并记录边长水平距离值。注:裁判实测时,辅工不准触碰对中杆任何部位。现场设2名裁判实测数据,如选手对1名裁判实测数据存疑,可申请另1名裁判重新复核一次,取两组数据的均值作为最终数据结果。三、注意事项本竞赛考核参赛选手独立完成仪器极坐标放样功能的基本操作,包括仪器对中(可使用仪器激光对中)、整平、指挥辅工放点。严禁使用全站仪激光指向功能(即严禁用全站仪物镜发射激光引至地面定向),参赛选手另

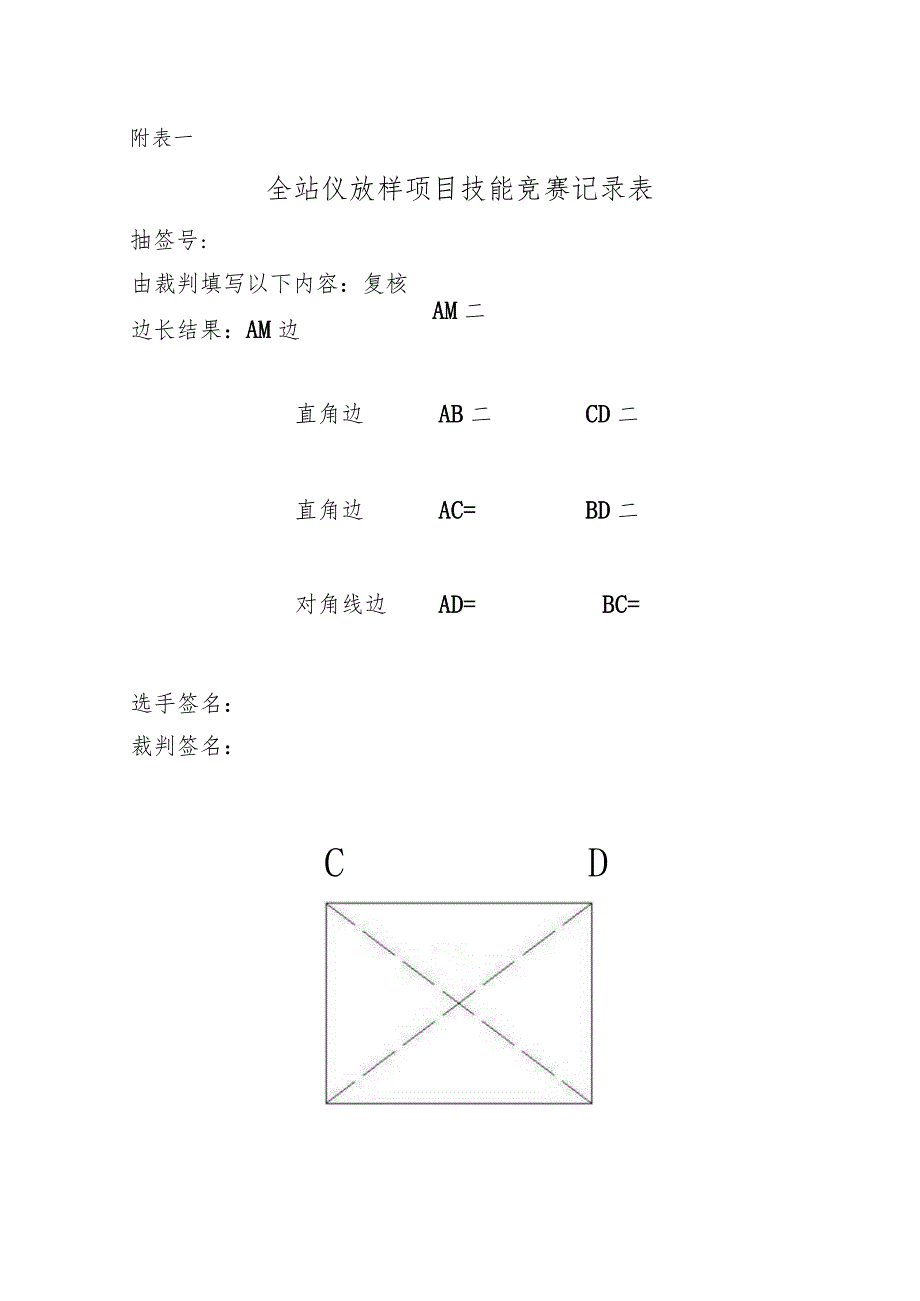

4、自找2名辅工为立棱镜员辅助完成放样任务。仪器设备:参赛选手自带2”级全站仪1台(只能是苏州一光F(HF、南方测绘SoUTH、科力达KoLn)A、中纬GEoMAX、瑞得RUn)E、三鼎光电SANDlNG六家国产测量公司产品,以仪器机身品牌LOgO为准,现场裁判检查设备不符合要求直接取消选手比赛资格。)、大棱镜1个,标准对中杆1个(对中杆上安置大棱镜,对中杆不能使用双脚支撑杆)。赛场提供的附件包括:粉笔2根,铅笔1支。附表一全站仪放样项目技能竞赛记录表抽签号:由裁判填写以下内容:复核边长结果:AM边AM二直角边AB二CD二直角边AC=BD二对角线边AD=BC=选手签名:裁判签名:CD附表二全站仪放

5、样项目技能竞赛评分表抽签号:所用时间:裁判签名:序号考核项目评分标准配分扣分原因分项得分1时间要求自裁判员宣布开始,包括全部操作、仪器整理完毕,各队的作业速度得分Si计算公式为:Sj.=(l-40%)30筌-T式中:工为所有参赛队中用时最少的竞赛时间。Tn所有参赛队中不超过规定最大时长的队伍中用时最多的竞赛时间。Z为各队的实际用时。总时超过15分钟,则视为任务失败,竞赛总成绩计零分。302对中整平全站仪的对中圆应对中地面控制点,整平管气泡应居中。通过全站仪对边测量AM边长确定对中整平质量,若AM边边长与理论值4.OOOm的误差的绝对值4d3mm者,得16分,3mmVd7mm,得10分,误差在7

6、mmV4dW12mm,得4分,Xd12mm,视为对中整平失败,竞赛总成绩计零分。163点位标记要求在放样点旁边用粉笔标记该点的名称(A、B、C、D),若标记点位名称错误或未标名称,每个点名称扣1分O44辅助复核参赛选手完成放样任务后,应全力协助裁判老师复测AM边、矩形四条边和对角线的长度。105精度要求各直角边边长和对角线边长的测量值与理论值之间的误差的绝对值W3mm者,直角边边长得5分,对角线边长得10分:3mmVZkdW7mm间,直角边边长得3分,对角线边长得6分;误差在7mmVZdW12mm间,直角边边长得2分,对角线边长得4分;Ad12mm,直角边和对角线边长不得分。406总分操作规范,放样精准100注:1 .竞赛过程中如出现下列违规现象,包括辅工参与仪器架设、设置等操作、参赛选手携带手机等通讯工具及不符合携带规定的测量设备及工具等、使用全站仪激光指向功能、故意干扰妨碍他人正常比赛,复核边长辅工架好对中杆后未经裁判容许触碰对中杆,将直接终止比赛,按成绩零分处理。2 .组别间放样点位有互相遮挡等冲突,应立即报裁判暂停时间,待冲突解决后再继续计时测量。

展开阅读全文
