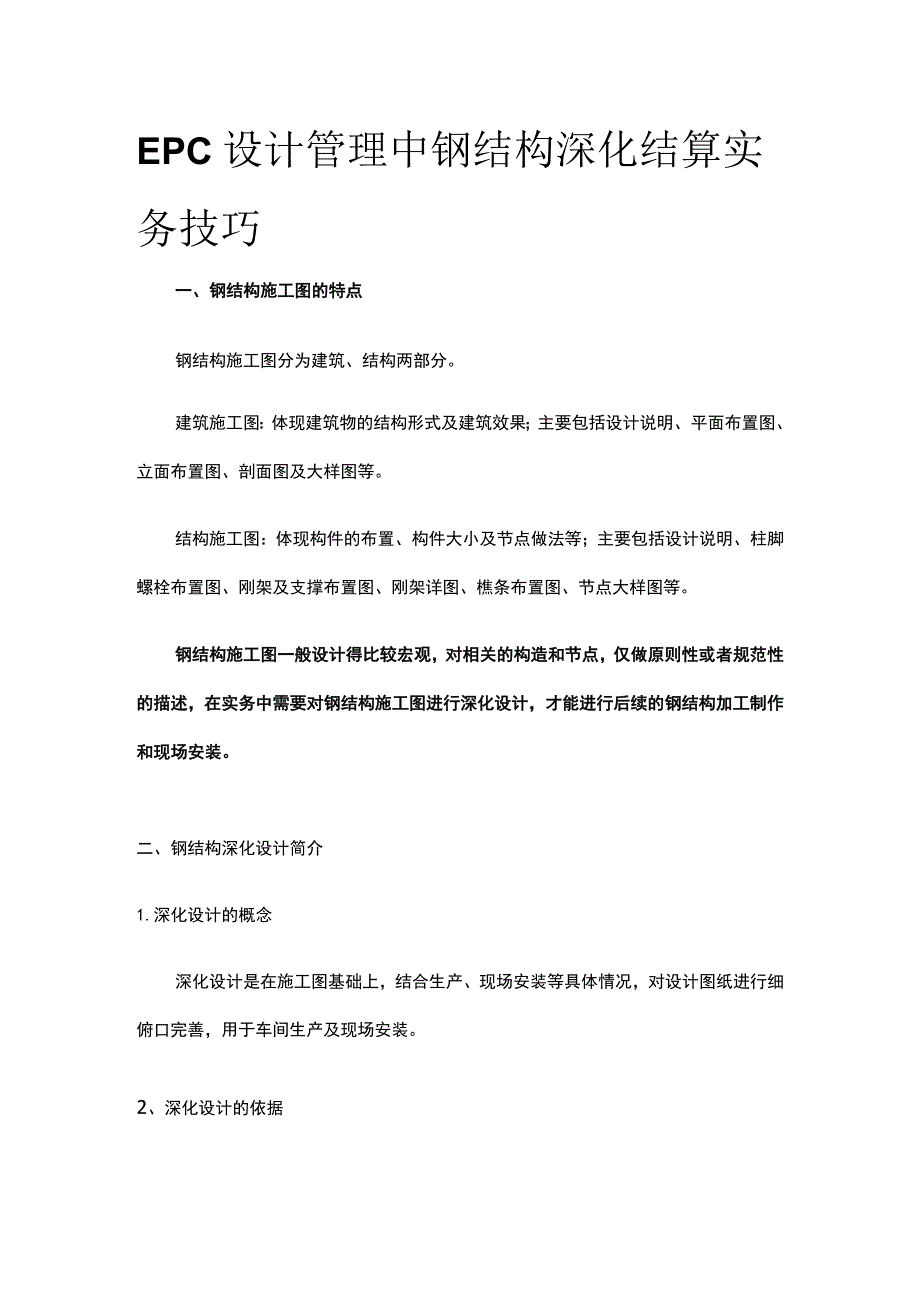

1、EPC设计管理中钢结构深化结算实务技巧一、钢结构施工图的特点钢结构施工图分为建筑、结构两部分。建筑施工图：体现建筑物的结构形式及建筑效果；主要包括设计说明、平面布置图、立面布置图、剖面图及大样图等。结构施工图：体现构件的布置、构件大小及节点做法等；主要包括设计说明、柱脚螺栓布置图、刚架及支撑布置图、刚架详图、樵条布置图、节点大样图等。钢结构施工图一般设计得比较宏观，对相关的构造和节点，仅做原则性或者规范性的描述，在实务中需要对钢结构施工图进行深化设计，才能进行后续的钢结构加工制作和现场安装。二、钢结构深化设计简介1.深化设计的概念深化设计是在施工图基础上，结合生产、现场安装等具体情况，对设计图

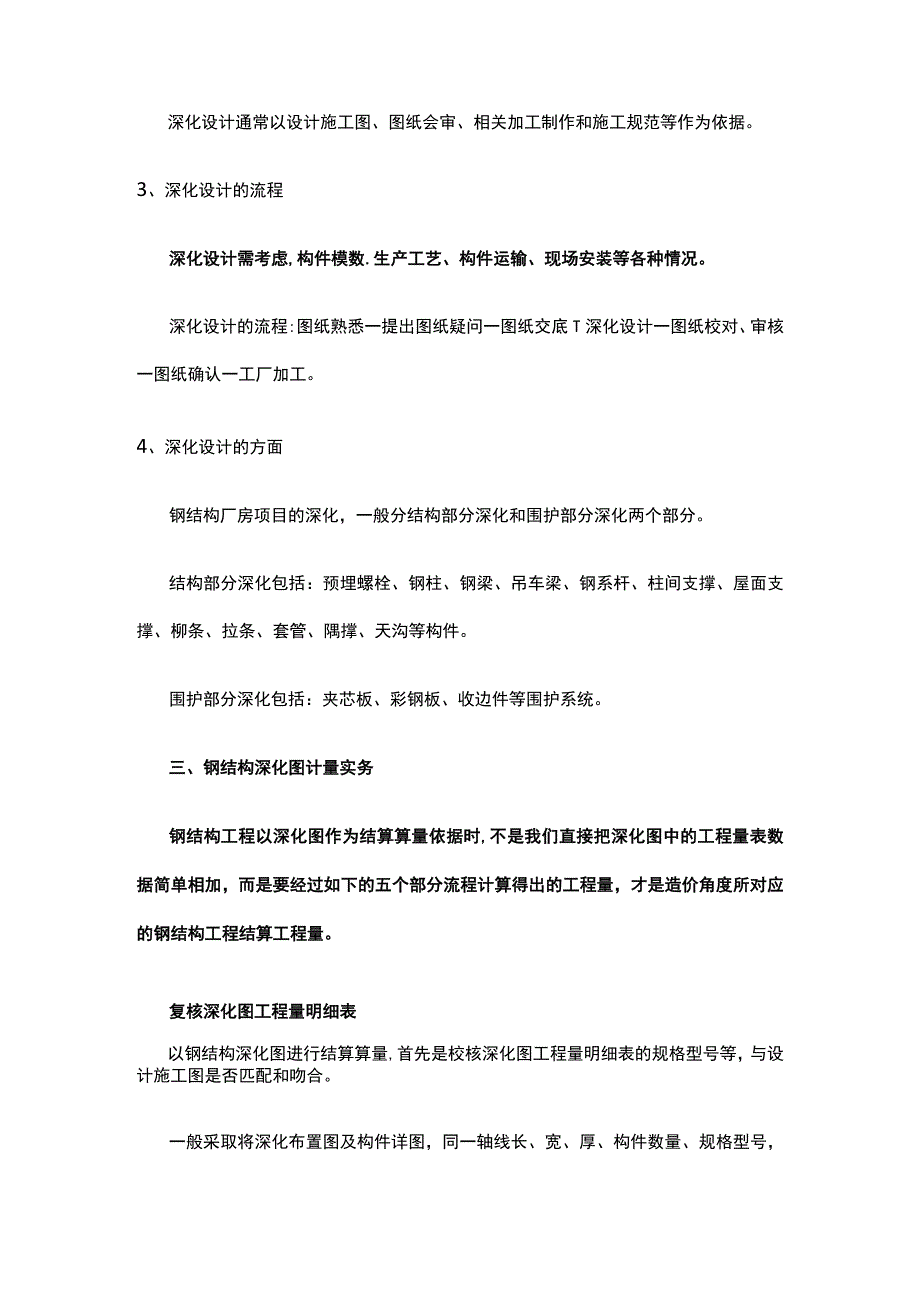

2、纸进行细俯口完善，用于车间生产及现场安装。2、深化设计的依据深化设计通常以设计施工图、图纸会审、相关加工制作和施工规范等作为依据。3、深化设计的流程深化设计需考虑,构件模数.生产工艺、构件运输、现场安装等各种情况。深化设计的流程:图纸熟悉一提出图纸疑问一图纸交底T深化设计一图纸校对、审核一图纸确认一工厂加工。4、深化设计的方面钢结构厂房项目的深化，一般分结构部分深化和围护部分深化两个部分。结构部分深化包括：预埋螺栓、钢柱、钢梁、吊车梁、钢系杆、柱间支撑、屋面支撑、柳条、拉条、套管、隅撑、天沟等构件。围护部分深化包括：夹芯板、彩钢板、收边件等围护系统。三、钢结构深化图计量实务钢结构工程以深化图作

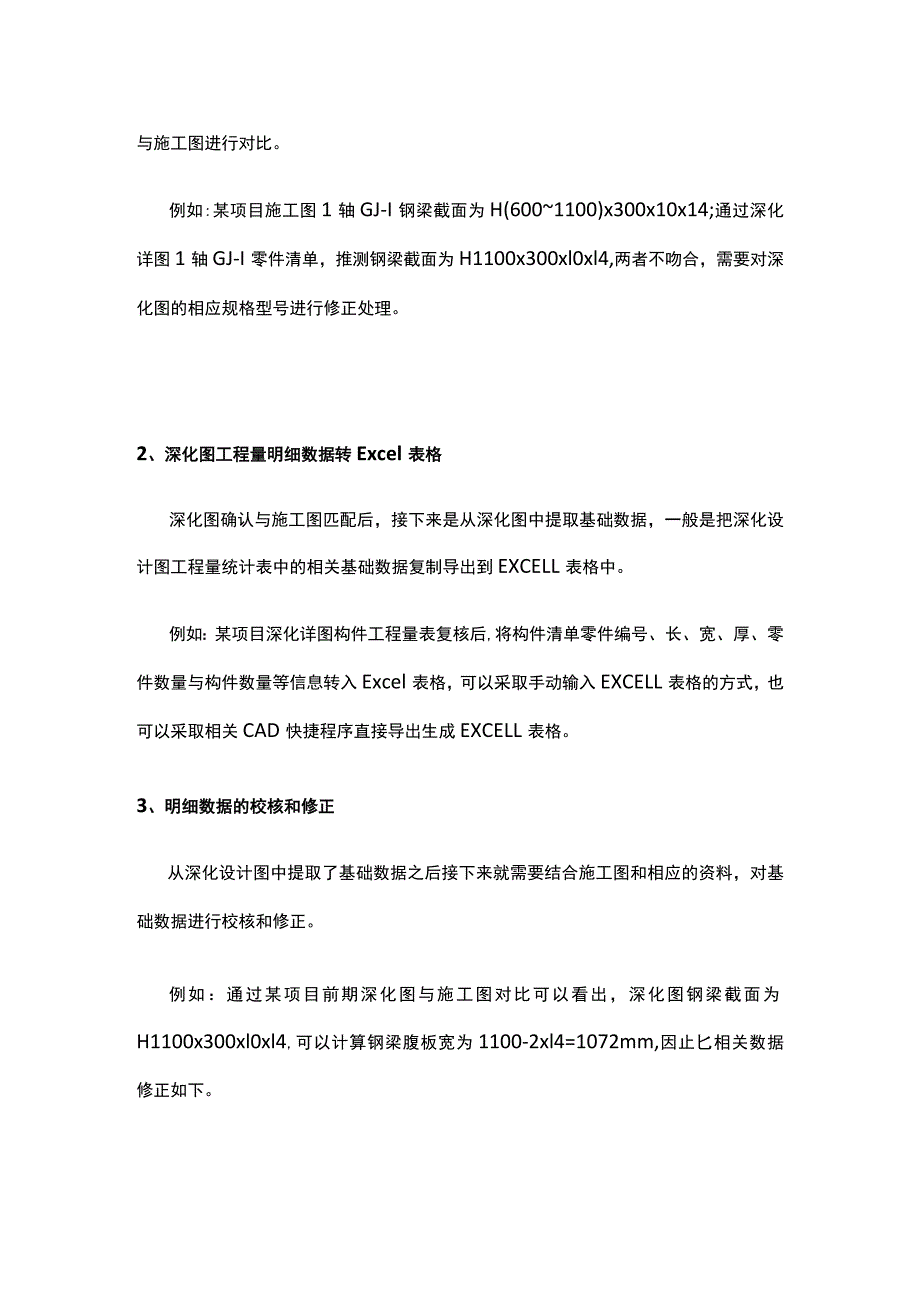

3、为结算算量依据时,不是我们直接把深化图中的工程量表数据简单相加，而是要经过如下的五个部分流程计算得出的工程量，才是造价角度所对应的钢结构工程结算工程量。复核深化图工程量明细表以钢结构深化图进行结算算量,首先是校核深化图工程量明细表的规格型号等，与设计施工图是否匹配和吻合。一般采取将深化布置图及构件详图，同一轴线长、宽、厚、构件数量、规格型号，与施工图进行对比。例如:某项目施工图1轴GJ-I钢梁截面为H(6001100)x300x10x14;通过深化详图1轴GJ-I零件清单，推测钢梁截面为H1100x300xl0xl4,两者不吻合，需要对深化图的相应规格型号进行修正处理。2、深化图工程量明细数据
4、转Excel表格深化图确认与施工图匹配后，接下来是从深化图中提取基础数据，一般是把深化设计图工程量统计表中的相关基础数据复制导出到EXCELL表格中。例如：某项目深化详图构件工程量表复核后,将构件清单零件编号、长、宽、厚、零件数量与构件数量等信息转入Excel表格，可以采取手动输入EXCELL表格的方式，也可以采取相关CAD快捷程序直接导出生成EXCELL表格。3、明细数据的校核和修正从深化设计图中提取了基础数据之后接下来就需要结合施工图和相应的资料，对基础数据进行校核和修正。例如：通过某项目前期深化图与施工图对比可以看出，深化图钢梁截面为H1100x300xl0xl4,可以计算钢梁腹板宽为1
5、100-2xl4=1072mm,因止匕相关数据修正如下。图示构件信息转入Excel表格数据修正4、根据合同约定计量原则编制计算式基础数据校核和修正完毕，接下来就是根据施工合同约定的计量规则，编制相应的计算公式，计算详细的工程量。例如：某项目施工合同约定，工程量计算原则按2013清单计算规则，在钢梁清单计算规则中明确表述按设计图示尺寸计算工程量。不扣眼孔，焊条、螺栓重量不另加。图示钢梁清单计算规则源自2013清单计算规范通过前期图纸对比,施工图钢梁截面型号为H(6001100)x30010xl4o根据清单计算规则，钢梁腹板宽，应根据大小截面按平均宽计算工程量,(1100-2xl4600-2xl4
6、)2=822mmo根据清单计算规则，檀托三角劲板(NT3)应按三角形计算工程量。钢结构工程量计算式：长X宽X厚X比重(7.85kgm3)。5、分项统计汇总计算结果最后，工程量计算完毕，按照相应的工程量清单，分别统计汇总相应的计算结果，也就是我们所说的提量和上量。例如：某项目根据深化详图构件清单重新汇总计算，分项统计汇总如下。四、钢结构深化图结算的优缺点1.优点采用钢结构深化图直接计算工程量时，将构件清单明细转Excel表格后,数据修正后编制计算式，这样计算方便和快捷。2、缺点在实务中，采用钢结构深化图对应Excel表格计算时，深化详图无法与施工图+设计变更等一一对比分析，有可能会出现一定的工程量差异和偏差。
