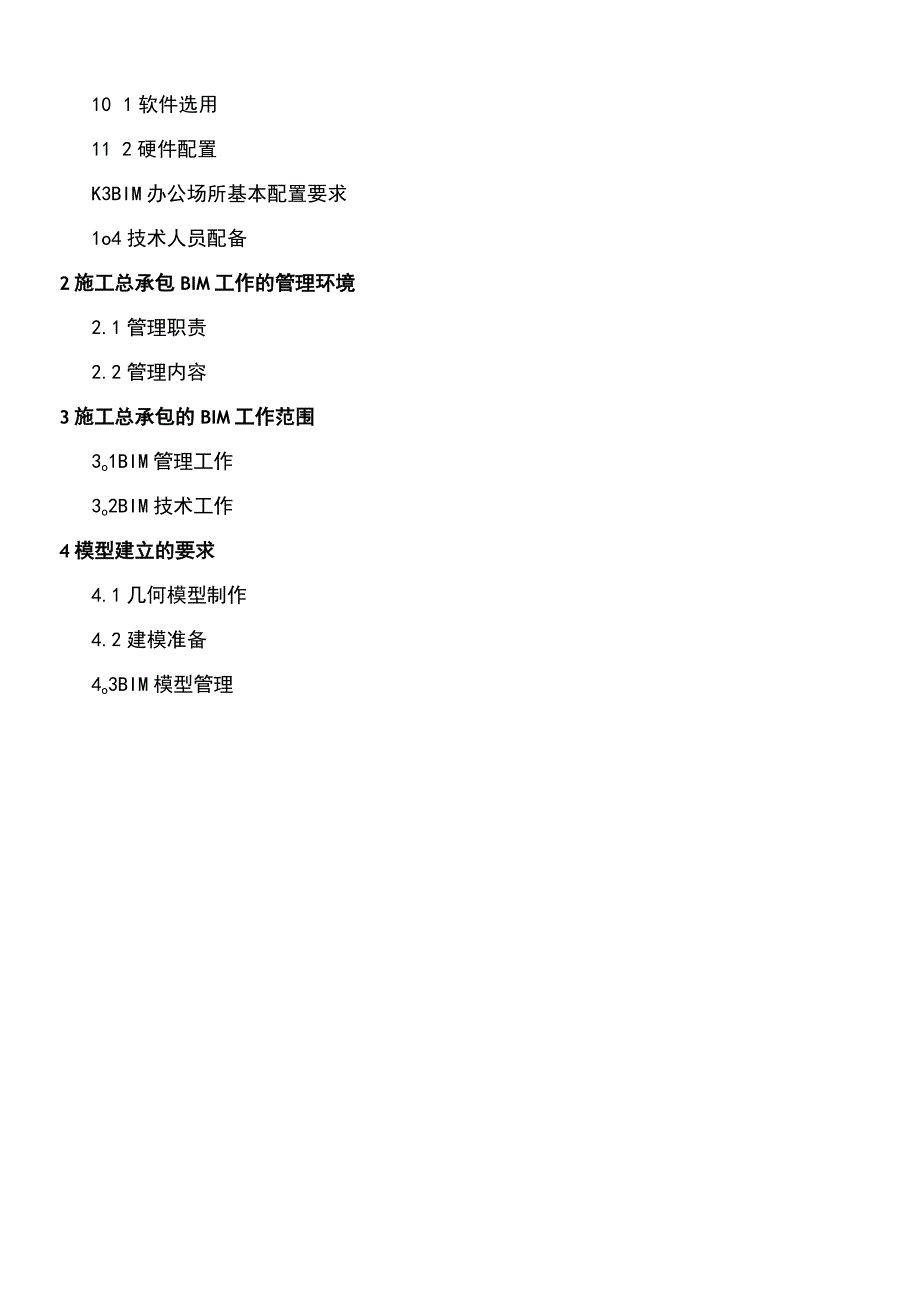

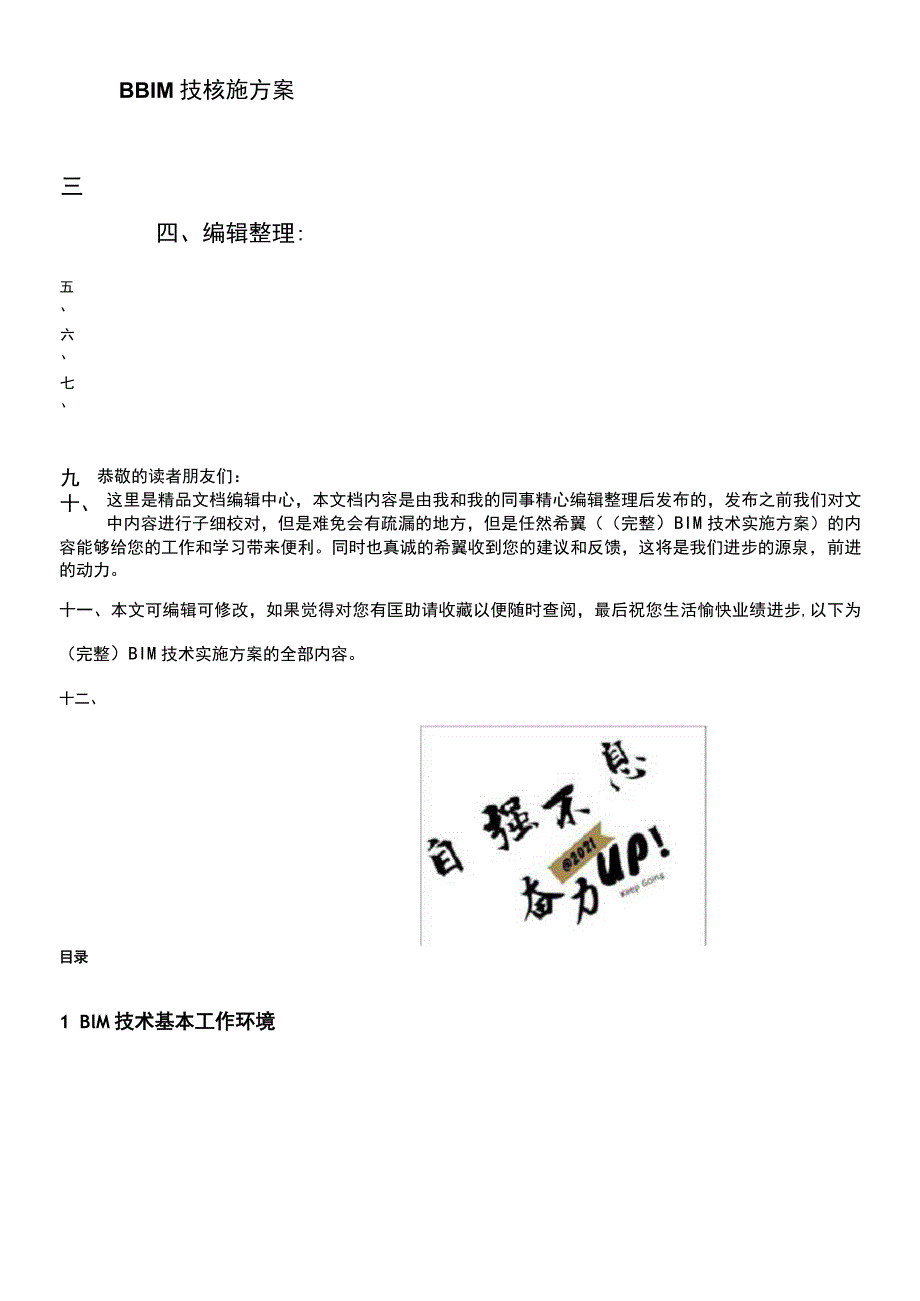

1、BBIM技核施方案三、四、编辑整理:五、六、七、九、恭敬的读者朋友们：十、这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行子细校对，但是难免会有疏漏的地方，但是任然希翼（完整）BIM技术实施方案）的内容能够给您的工作和学习带来便利。同时也真诚的希翼收到您的建议和反馈，这将是我们进步的源泉，前进的动力。十一、本文可编辑可修改，如果觉得对您有匡助请收藏以便随时查阅，最后祝您生活愉快业绩进步,以下为（完整）BIM技术实施方案的全部内容。十二、目录1 BlM技术基本工作环境10 1软件选用11 2硬件配置K3BIM办公场所基本配置要求1o4技术人员配备

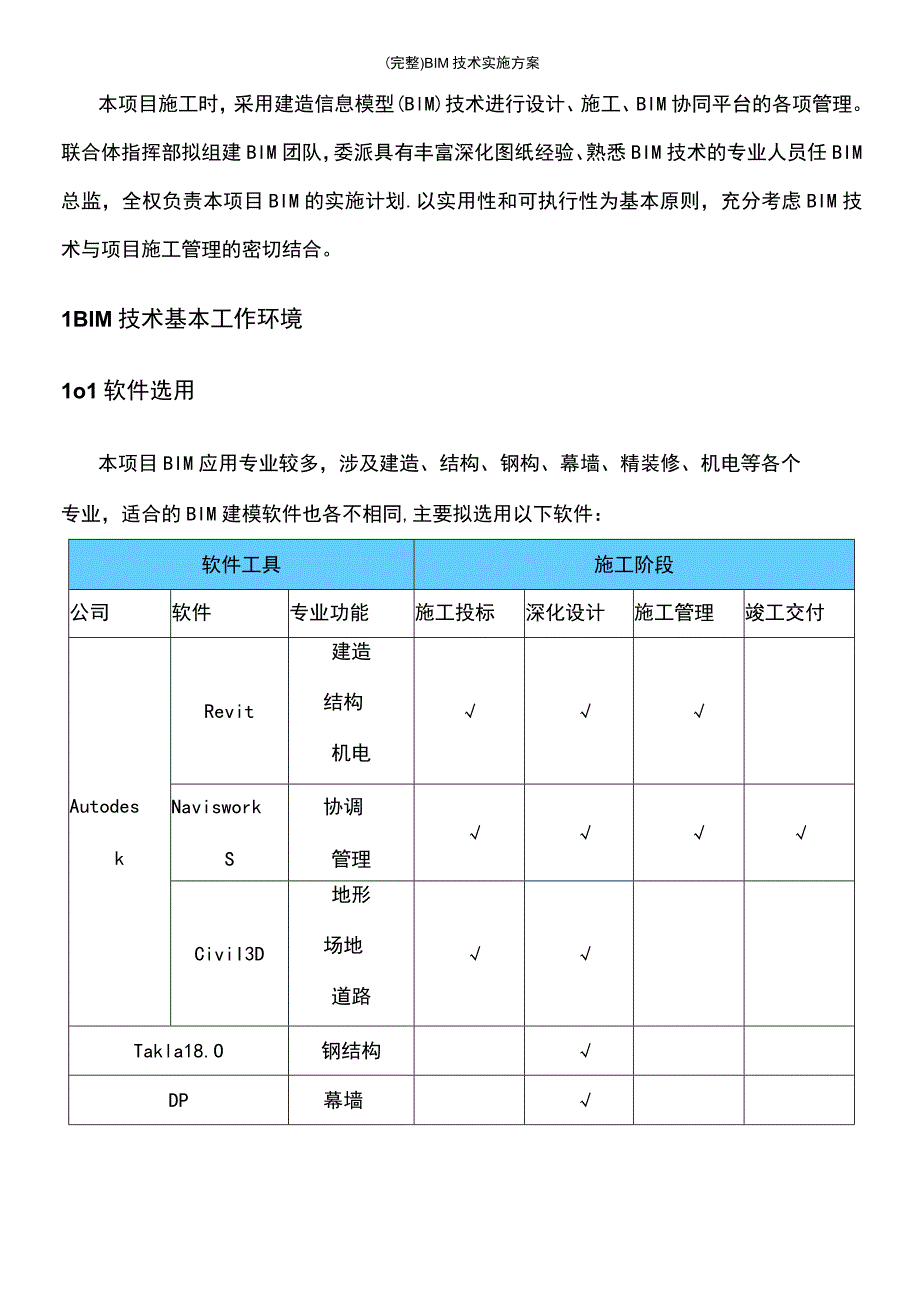

2、2施工总承包BIM工作的管理环境2.1管理职责2.2管理内容3施工总承包的BIM工作范围3o1BIM管理工作3o2BIM技术工作4模型建立的要求4.1几何模型制作4.2建模准备4o3BIM模型管理(完整)BIM技术实施方案本项目施工时，采用建造信息模型(BlM)技术进行设计、施工、BIM协同平台的各项管理。联合体指挥部拟组建BIM团队，委派具有丰富深化图纸经验、熟悉BIM技术的专业人员任BIM总监，全权负责本项目BIM的实施计划.以实用性和可执行性为基本原则，充分考虑BIM技术与项目施工管理的密切结合。1BIM技术基本工作环境1o1软件选用本项目BIM应用专业较多，涉及建造、结构、钢构、幕墙、
3、精装修、机电等各个专业，适合的BIM建模软件也各不相同,主要拟选用以下软件：软件工具施工阶段公司软件专业功能施工投标深化设计施工管理竣工交付AutodeskRevit建造结构机电NavisworkS协调管理CiviI3D地形场地道路Takla18.O钢结构DP幕墙根据招标人要求和实际需要，我司将按以下配置购入四台新电脑并组成工作站,同时接入WOM宽带。查看配置建模配置挪移工作站BIM应用局部设计建模多专业协调局部设计建模模型构建建模专业间冲突检查模型构建建模专业内冲突检查常规建造性能分析专业内冲突检查精细渲染合用范围适合企业大多数设计人员使用适合各专业设计骨干人员、分析人员、可视化建模人员使用
4、适合企业大多数设计人员使用Autodesk配置需求（以revit为核心）操作系统：MicrosoftWindows764位操作系统：MicrosoftWindows764位操作系统:MiCrOSOftWindows764位CPU：多核Inteli5或者XeonCPU：英特尔一酷睿i7TM四核处理器CPU：英特尔-酷睿i7TM四核处理器内存：8GBRAM内存:16GI3(8x2GB)160OMHzDDR3ECC内存:16GB(4x4GB)1066MHz双通道DDR3显示器：1280*1024显示器：1680*1050显卡：支持DirectX10及ShaderMode13显卡显卡:NVIDIAQu
5、adroFX3700M1GB显卡：NVIDIAQuadroTFX3700M1GB（完整）BIM技术实施方案1.3BIM办公场所基本配置要求BIM办公场所配置硬件配置BIM会议的配置会议室桌椅、有线、千兆宽带无线网络覆盖.容纳20人开会,BIM技术人员工作区，会议讨论区会议系统1套投影系统一套，音响系统一套，无线话筒2个.BIM办公室配置硬件配置办公室桌椅、有线网络容纳10人同时进行办公，BIM技术人员协同办公区.1o4技术人员配备BIM总包团队由9-10人组成，其中要求：具有国家人力与社保保障部教育培训中心颁发的BIM高级建模师或者AUTDESK培训颁发的BIM应用工程师岗位能力证书的技术人员
6、5人，主要为结构、建造、机电、幕墙等专业。2BIM工作的管理环境本项目施工中所有工作内容的BIM工作均由本次招标的施工总承包负责进行全面实施及管理。职称职责BIM设计团队BIM总监监督、检查项目执行发展BIM技术负责人负责项目的管理、协调、统筹、审批、资源调配；负责项目部内部的培训组织、考核、评审BIM协调员负责与施工单位的联系工作；负责与BIM小组进行工作对接BIM机电专业负责人负责BIM机电给排水、暖通、电气模型建立、维护、共享、管理等工作，负责审核BIM模型及数据,确保模型与相关的施工图纸、图纸设计变更、签证单、技术核定单、工程联系单、施工方案保持一致；管线综合，净高检查，支吊架深化,出
7、预留孔洞报告；负责各专业相关工作的协调、配合BIM土建专业负责人负责BIM桩基模型、围护桩模型、建造模型、结构模型、场布模型、幕墙模型建立、维护、共享、管理等工作，负责审核BIM模型及数据，确保模型与相关的施工图纸、图纸设计变更、签证单、技术核定单、工程联系单、施工方案保持一致；施工进度计划摹拟；施工各阶段渲染效果图；负责各专业相关工作的协调、配合BIM施工团队BIM协调员负责与设计单位的联系工作;负责与BIM小组进行工作对接职称职责BIM各专业负责人负责相关专业对应现场施工的需求，与BlM团队进行交流，共同解决施工期间遇到问题2.2管理内容施工总承包的基本工作：基于BIM模型的碰撞检测，总承
8、包人负责碰撞检测的统筹管理，结合BIM建模计划，明确碰撞检测计划及相关要求。总承包人负责组织多专业碰撞检测，并形成专项报告，报告应明确碰撞的位置、类型及相应解决方案。3BIM工作范围3o1BIM管理工作设计院绘制建造物三维BIM模型、二维CAD施工图以及其他工程文字、数据、图表，采集和汇总所需相关信息，根据实际情况将前述资料进行补充、完善、深化，创建、更新和维护BIM模型.BIM模型必须包括建造、结构和机电等本项目实体工程包含的所有相关专业。(2)施工总承包单位完成本项目的施工范围内所有工作内容的BIM建模,并按要求深化BIM模型，按照施工现场情况实时更新BIM模型，形成各阶段与实体工程一致的
9、施工模型，直至竣工并提交竣工BIM模型.(3)基于BIM模型，以三维可视化方式探讨及展示短期及中期之施工方案，基于BIM模型及施工方的施工进度表进行4D施工摹拟,提供图片和动画视频等文件，协调施工各方优化时间安排，基于BIM模型提供能快速浏览的图片和浏览动画，以便各方查看和审阅。(4)催促施工分包商在施工过程中提供信息给总包，以协助总包应用BIM模型。基于BIM的施工图深化设计,本工程要求基于BIM模型绘制深化设计施工详图/配置图/翻样图，施工总承包负责建立与BIM建模相结合的深化设计管理体系、基于BIM的深化设计管理流程等,在绘制深化设计详图前需完成相应的碰撞检测，相应阶段的BIM模型需经监
10、理人、设计人、委托人逐级审批。各专业深化设计文件均应基于BIM模型进行管理,总承包人建立与BIM模型组织、命令等相匹配的深化设计文件管理体系。(6)由我司技术部负责集成和验证最终的BIM竣工模型，在项目结束时，向业主提交与实体工程一致真实准确的竣工BIM模型、BIM应用资料和并在模型中添加与设备运维有关的信息等，确保业主和物业管理公司在运营阶段具备充足的信息，相关信息在竣工前由物业管理公司和业主提出，我司配合添加信息到竣工模型中.3.2BIM技术工作3. 2.1BIM应用范围和应用点根据招标人要求，我司将在服务期内提供基于BIM模型的以下应用：(1)每周提交给业主、BIM咨询公司和监理最新的与
11、实体工程一致的BIM施工模型，该模型应及时反映当时施工状况的实际情况，并按照业主、BIM咨询公司和监理提出的BIM应用要求及时制作、更新相关BIM模型，并上传到项目管理协同平台上.(2)施工前提交总体施工的4D摹拟报业主批准，基于BIM模型、施工方的施工进度表、总体施工4D摹拟，按工程进度进行各阶段的详细4D施工进度摹拟，每2周更新并提交，包括提供图片和动画视频等文件,协调施工各方优化时间安排。提交的4D施工方案摹拟应有针对性，基于BIM模型探讨项目整体或者特殊分项工程短期及中期的施工方案。通过3D协调确定最佳施工方案。每月不少于二次,对于施工方案摹拟的具体要求应满足BIM总包的提出有关要求，
12、至少包括并不限于:整个项目主体施工方案摹拟,各层机电管线的施工摹拟、屋面、幕墙的安装方案摹拟,大型空间脚手架搭设的摹拟，提交大型机电设备吊装，钢结构吊装的施工方案摹拟方案。(4)任一实体工程开工前，我司将进行各专业的碰撞检测、净高检查，提供包括具体碰撞位置、净高分析的检测报告，并提供相应的解决方案，及时协调解决碰撞问题，碰撞问题解决后,经业主单位批准方可施工。(5)建立基于BIM模型准备机电综合管道图(CSD)及综合结构留洞图(CBWD)等施工深化图纸；基于BIM模型提供能快读浏览的navisWorks、DWF等格式的模型和图片，以便各方查看和审阅。(6)提供有效的管理平台，确保项目信息及时有
13、效地传递.(7)将现场视频监控系统与项目管理协同平台整合，实现施工现场的实时监控和管理，配合视频监控系统的安装.(8)运用BIM模型进行施工质量、进度、成本的管理，及时发现问题并报告给业主、BIM咨询单位和监理单位，解决工地现场实际问题，减少现场签证和变更，节约成本，缩短工期，同时进行模型变更修改,并上传至平台。(9)建立基于BIM模型的工程量、材料统计、施工方案探讨、施工现场监控、设备信息输入、更新及维护的工作流程,报业主批准后执行.(10)运用BIM模型进行机电、装饰、幕墙等各类管线综合并出具相关报告。(11)为分包商建立BIM基础实体模型并整合到总体BIM模型中也是工作范围的一部份.4.
14、 2.2BIM应用范围和应用点根据招标人要求，我司将在服务期内提供基于BIM模型的以下应用：每周提交给业主和监理最新的与实体工程一致的BIM施工模型,该模型应及时反映当时施工状况的实际情况，并按照业主、BIM咨询公司和监理提出的BIM应用要求及时制作、更新相关BIM模型，并上传到项目管理协同平台上.(2)施工前提交总体施工的4D摹拟报业主批准，基于BIM模型、施工方的施工进度表、总体施工4D摹拟，按工程进度进行各阶段的详细4D施工进度摹拟,每2周更新并提交,包括提供图片和动画视频等文件,协调施工各方优化时间安排。(3)提交的4D施工方案摹拟应有针对性，基于BIM模型探讨项目整体或者特殊分项工程
15、短期及中期的施工方案.通过3D协调确定最佳施工方案。每月不少于二次,对于施工方案摹拟的具体要求应满足BlM总包的提出有关要求,至少包括并不限于：整个项目主体施工方案摹拟，各层机电管线的施工摹拟、屋面、幕墙的安装方案摹拟，大型空间脚手架搭设的摹拟,提交大型机电设备吊装，钢结构吊装的施工方案摹拟方案。(4)任一实体工程开工前，施工单位必须进行各专业的碰撞检测、净高检查，提供包括具体碰撞位置、净高分析的检测报告，并提供相应的解决方案，及时协调解决碰撞问题，碰撞问题解决后，经业主单位批准方可施工。(5)建立基于BIM模型准备机电综合管道图(CSD)及综合结构留洞图(CBWD)等施工深化图纸；基于BlM模型提供能快读浏览的
