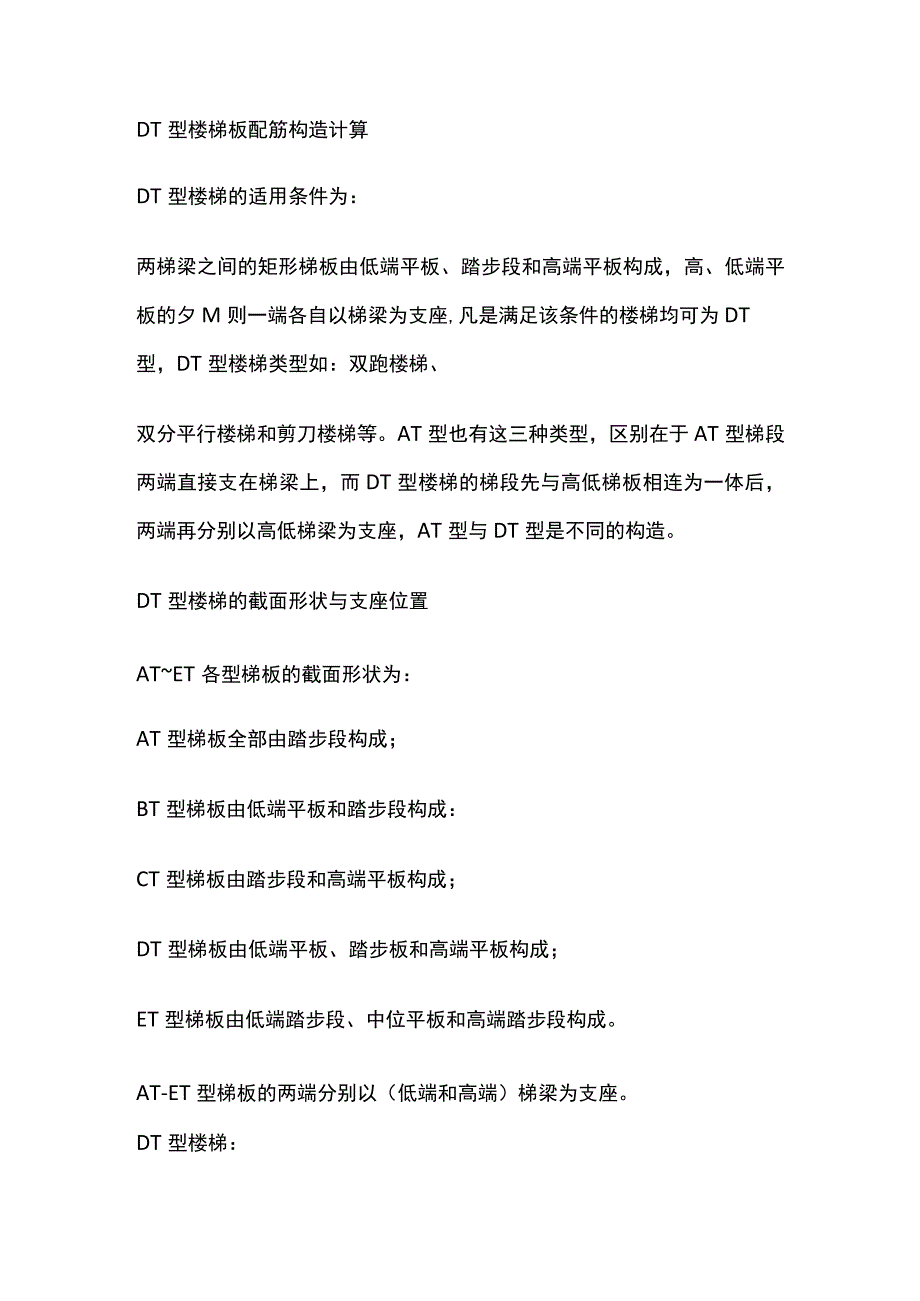

1、DT型楼梯板配筋构造计算DT型楼梯的适用条件为：两梯梁之间的矩形梯板由低端平板、踏步段和高端平板构成，高、低端平板的夕M则一端各自以梯梁为支座,凡是满足该条件的楼梯均可为DT型，DT型楼梯类型如：双跑楼梯、双分平行楼梯和剪刀楼梯等。AT型也有这三种类型，区别在于AT型梯段两端直接支在梯梁上，而DT型楼梯的梯段先与高低梯板相连为一体后，两端再分别以高低梯梁为支座，AT型与DT型是不同的构造。DT型楼梯的截面形状与支座位置ATET各型梯板的截面形状为：AT型梯板全部由踏步段构成；BT型梯板由低端平板和踏步段构成：CT型梯板由踏步段和高端平板构成；DT型梯板由低端平板、踏步板和高端平板构成；ET型梯

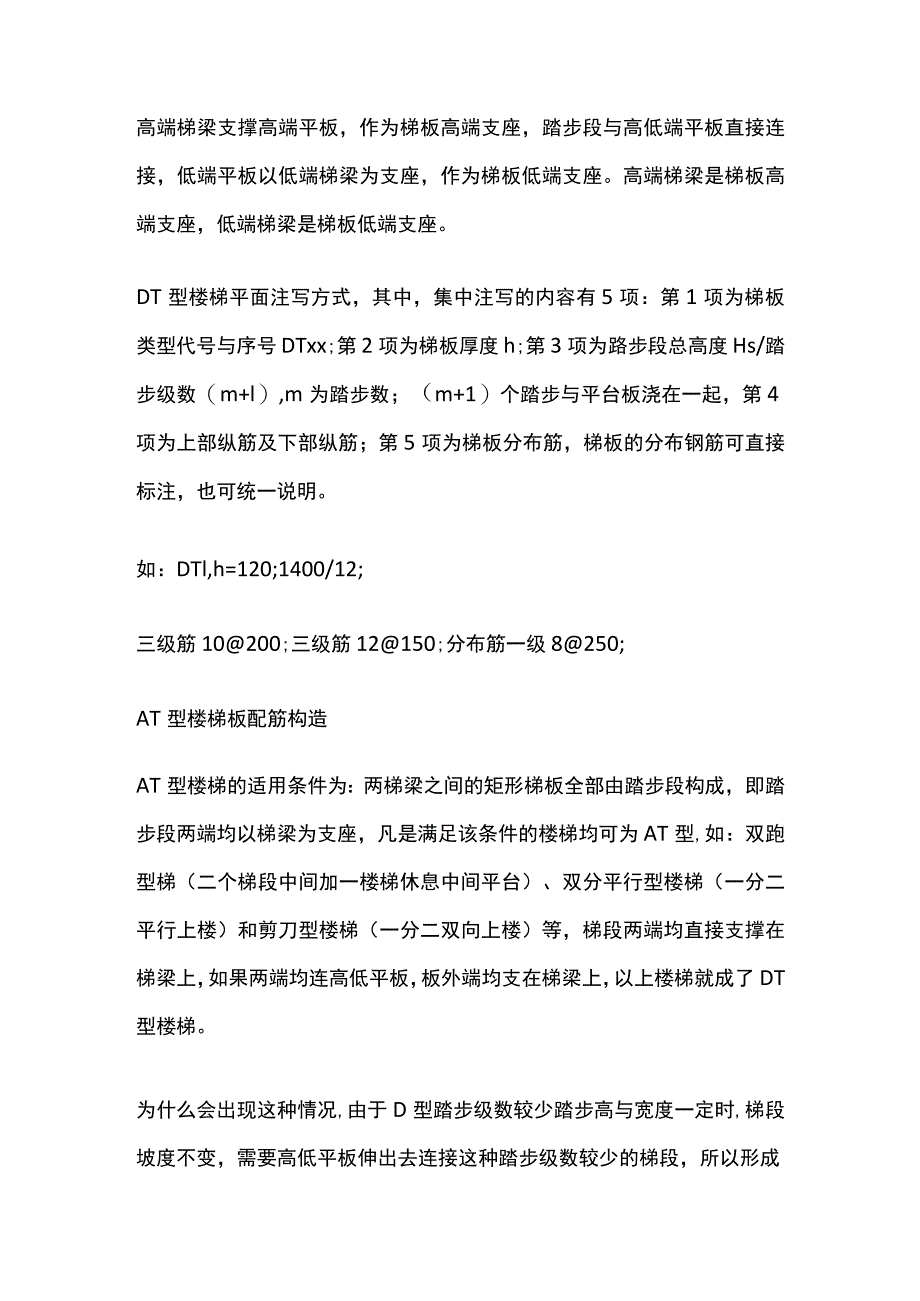

2、板由低端踏步段、中位平板和高端踏步段构成。AT-ET型梯板的两端分别以（低端和高端）梯梁为支座。DT型楼梯：高端梯梁支撑高端平板，作为梯板高端支座，踏步段与高低端平板直接连接，低端平板以低端梯梁为支座，作为梯板低端支座。高端梯梁是梯板高端支座，低端梯梁是梯板低端支座。DT型楼梯平面注写方式，其中，集中注写的内容有5项：第1项为梯板类型代号与序号DTxx;第2项为梯板厚度h;第3项为路步段总高度Hs/踏步级数（m+l）,m为踏步数；（m+1）个踏步与平台板浇在一起，第4项为上部纵筋及下部纵筋；第5项为梯板分布筋，梯板的分布钢筋可直接标注，也可统一说明。如：DTl,h=120;1400/12;三级
3、筋10200;三级筋12150;分布筋一级8250;AT型楼梯板配筋构造AT型楼梯的适用条件为：两梯梁之间的矩形梯板全部由踏步段构成，即踏步段两端均以梯梁为支座，凡是满足该条件的楼梯均可为AT型,如：双跑型梯（二个梯段中间加一楼梯休息中间平台）、双分平行型楼梯（一分二平行上楼）和剪刀型楼梯（一分二双向上楼）等，梯段两端均直接支撑在梯梁上，如果两端均连高低平板，板外端均支在梯梁上，以上楼梯就成了DT型楼梯。为什么会出现这种情况,由于D型踏步级数较少踏步高与宽度一定时,梯段坡度不变，需要高低平板伸出去连接这种踏步级数较少的梯段，所以形成DT型楼梯，梯梁分别支在高低梯板外侧。梯段斜长系数一定，斜长系
4、数k=SQRt(bs八2+hs八2)/bs,斜长L=bs*ko如梯梯过高，宽度被踏步宽bs分完，高度未同时被踏步高hs分完，未落到下层层高处，可考虑采用双跑楼梯。如梯段过宽，宽度未被踏步宽bs分完，高度同时被踏步高hs分完，可考虑用上下梯板连接宽度方向踏步级数较小的梯段情况。AT型楼梯板配筋构造上部纵筋平直段锚固长度035Iab(0.6lab),用于设计按较接的情况，括号内数据06Iab用于设计考虑充分发挥钢筋抗拉强度的情况,具体工程中设计应指明采用何种情况。上部纵筋需伸至支座对边再向下弯折15do上部纵筋有条件时可直接伸入平台板内锚固，从支座内边算起总的锚固长度要不小于Ia方可，否则仍按伸入
5、支座梁外侧角筋内缘弯折15d计算。地面标高为未做面层时的地面标高。下部纵筋锚入梯梁5d且至少至支座中线。AT型楼梯的钢筋计算梯梁TLl宽200mm,AT3,h=120,1800/12,三级筋10(g)200;三级筋12150,分布筋一级8250双跑型楼梯斜长系数k=SQRt(bsA2+hs人2)/bs斜长L=bs*kbs=280,hs=150,k=1.134梯板下部纵筋三级12:大于5d=5*12=60mm,梯梁宽200mm,至少至梁中线，换算成斜长3080*1.134+2max(5d,100*1.134)=3720mm计算根数:1600-2*15=1570,1570/150+1=11根下梯梁
6、端上部纵筋三级筋10圆，120-15*2=90;15d=15*10=150长度(3080/4+200-20)*1.134+90+150=1318mm计算根数：1600-2*15=1570,1570/200+1=9根下梯端部上部分布钢筋一级8圆：(同上梯端部上部分布筋一级8圆)长度：1600-2*15=15701570+12.5*d=1670mm根数：上部分布筋从弯钩一侧起不扣50mm起算距，只在梯梁一侧扣50mm起算距(3080/4*1.134-50)/250=4根梯段底部分布钢筋一级8圆：长度：1600-2*15=15701570+12.5*d=1670mm根数：(3080*1.134-2*
7、50)/250+1=15根上梯梁端上部纵筋三级筋10圆120-15*2=90;15d=15*10=150(3080/4+200-20)*1.134+90+150=1318mm计算根数：1600-2*15=1570,1570/200+1=9根DT型楼梯配筋构造对于AT型楼梯，下部钢筋直接是踏步段一个净长度，两端深入两边梁支座，一边伸进去5d,且到粱中心线。DT型梯段，上梯梁端上部负筋纵筋伸过去是到了高端平板上端，减去一个保护层进行弯折。弯折长度从梁构件边缘起算到弯折段，钢筋锚固段长度是大于等于直锚长度La,判别直弯锚，平直段长度0.35Lab(0.6lab)DT型梯段板下部钢筋在上端平板锚固长度
8、Ia,从高端平板交界面边缘起算。弯折是La。梯段下部纵筋下端直接就伸入下梯梁锚固，低端梯梁是作为支座，锚固长度跟在AT型计算是一样的，伸入梯梁的锚固大于等于5d,且大于等于1/2梯梁宽度，至少到梁中心线。AT型楼梯上部钢筋从支座边缘起计算，取梯段投影长度1/4LnoDT型楼梯上部负筋纵筋，从踏步边缘端头起算至负筋端头水平长度是1/5LsnzIsn是所有踏步段水平长度mbs=Lsno1/4Ln对于AT型楼梯上面没有平板，两支座内侧水平长度就是Ln,DT型楼梯两支座间水平距离也是Lno对于DT型楼梯有踏步板，高端平板，低端平板。对于踏步段要满足1/5Lsn对于上部负纵筋从支座边缘起算还是1/4Ln
9、然后弯折进去。跟AT型是一样的，或者是直锚或者弯锚15doDT型楼梯下部是低端平板，下梯梁端上部负纵筋需要满足这个1/5Lsn,从踏步端伸到低端板的下部，再弯着一个平置段长度，从踏步端与平板交界处起算，这段负筋长度满足大于等于Lao平板的钢筋计算从梁的支座边缘起算到梯段板的踏步边缘，是平板的一个净长度，深入到梁内进行锚固，同时保证水平段长度大于0.35Lab或者大于等于0.6倍的Lab,然后弯折长度15d,如果对于板满足不弯锚的时候，可以直锚。直锚的话，保证对于梁支座那边起算的话，长度值大于等于Ia,这是直锚弯锚的一个判断。低端平板端筋到了梯段板里头，从相接触界面起算，然后平板的钢筋锚固到梯段
10、板里头这一段长度也是Iao高端平板筋计算上端负纵筋是连到支座角筋内侧。直接弯15d,也可以满足直锚。高端平板下部纵筋从梯段板和平板交接竖直面外伸至梯段板上部，减去保护层，长度Lao中间有平板的净长，高平板纵筋另一边伸到梁支座里头是大约的5d,且到梁中心线取大值。楼梯板下部纵筋三级12圆计算长度:c30,d25,锚固长度La=35d=420mm2540.16+560+100+420=3620mm计算根数大于5d=5*12=60mm梯梁宽200mm,至少至梁中线，换算成斜长下梯梁端上部纵筋三级10圆(低端平板上部纵筋)计算长度:120-15*2=90;La=35d=350长度(280*7+560*
11、2)/5*1.134+90+350=1139mm计算根数：1600-2*15=1570,1570/200+1=9根上梯板下部纵筋三级12圆(高端板筋)计算长度:La=35d=420长度计算:560-280+max(5d,100)+420=800mm计算根数:1600-2*15=1570,1570/150+1=11根梯板分布筋一级8圆长度计算：1600-2*15+12.5*d=1670mm计算根数：(3620-2*50)/250+1=15根下梯梁端上部纵筋2三级10圆(梯板下部负筋)长度（7x280/5）*1.134+120-15*2+350=885mm计算根数：1600-2*15=1570,1570/200+1=9根上梯梁端上部纵筋三级10圆（楼梯板上部负筋）120-15*2=90;La=35d=350mm,15d=150mm长度计算：（7x280/5+280）*1.134+120-15*2+280+200-20+150=1462mm计算根数：1600-2*15=1570,1570/200+1=9根
