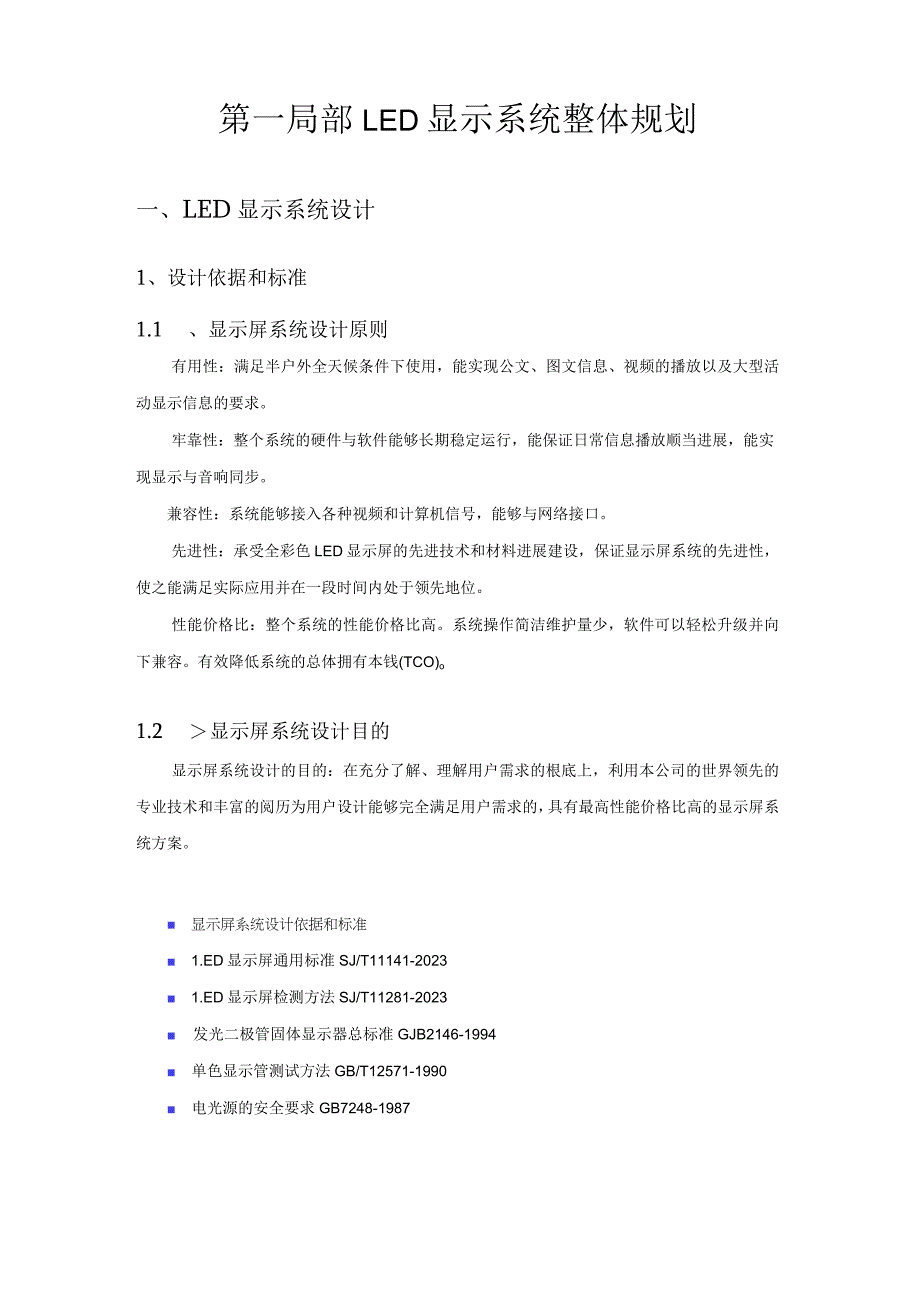

1、2023年5月21日第一局部LED显示系统整体规划一、LED显示系统设计1、设计依据和标准1.1 、显示屏系统设计原则有用性：满足半户外全天候条件下使用，能实现公文、图文信息、视频的播放以及大型活动显示信息的要求。牢靠性：整个系统的硬件与软件能够长期稳定运行，能保证日常信息播放顺当进展，能实现显示与音响同步。兼容性：系统能够接入各种视频和计算机信号，能够与网络接口。先进性：承受全彩色LED显示屏的先进技术和材料进展建设，保证显示屏系统的先进性，使之能满足实际应用并在一段时间内处于领先地位。性能价格比：整个系统的性能价格比高。系统操作简洁维护量少，软件可以轻松升级并向下兼容。有效降低系统的总体拥
2、有本钱(TCO)o1.2 显示屏系统设计目的显示屏系统设计的目的：在充分了解、理解用户需求的根底上，利用本公司的世界领先的专业技术和丰富的阅历为用户设计能够完全满足用户需求的，具有最高性能价格比高的显示屏系统方案。 显示屏系统设计依据和标准 1.ED显示屏通用标准SJ/T11141-2023 1.ED显示屏检测方法SJ/T11281-2023 发光二极管固体显示器总标准GJB2146-1994 单色显示管测试方法GB/T12571-1990 电光源的安全要求GB7248-1987 中国电气装置安装工程施工及验收标准GBJ232-82 电工电子产品根本环境试验规程，试验A：低温试验方法GB242

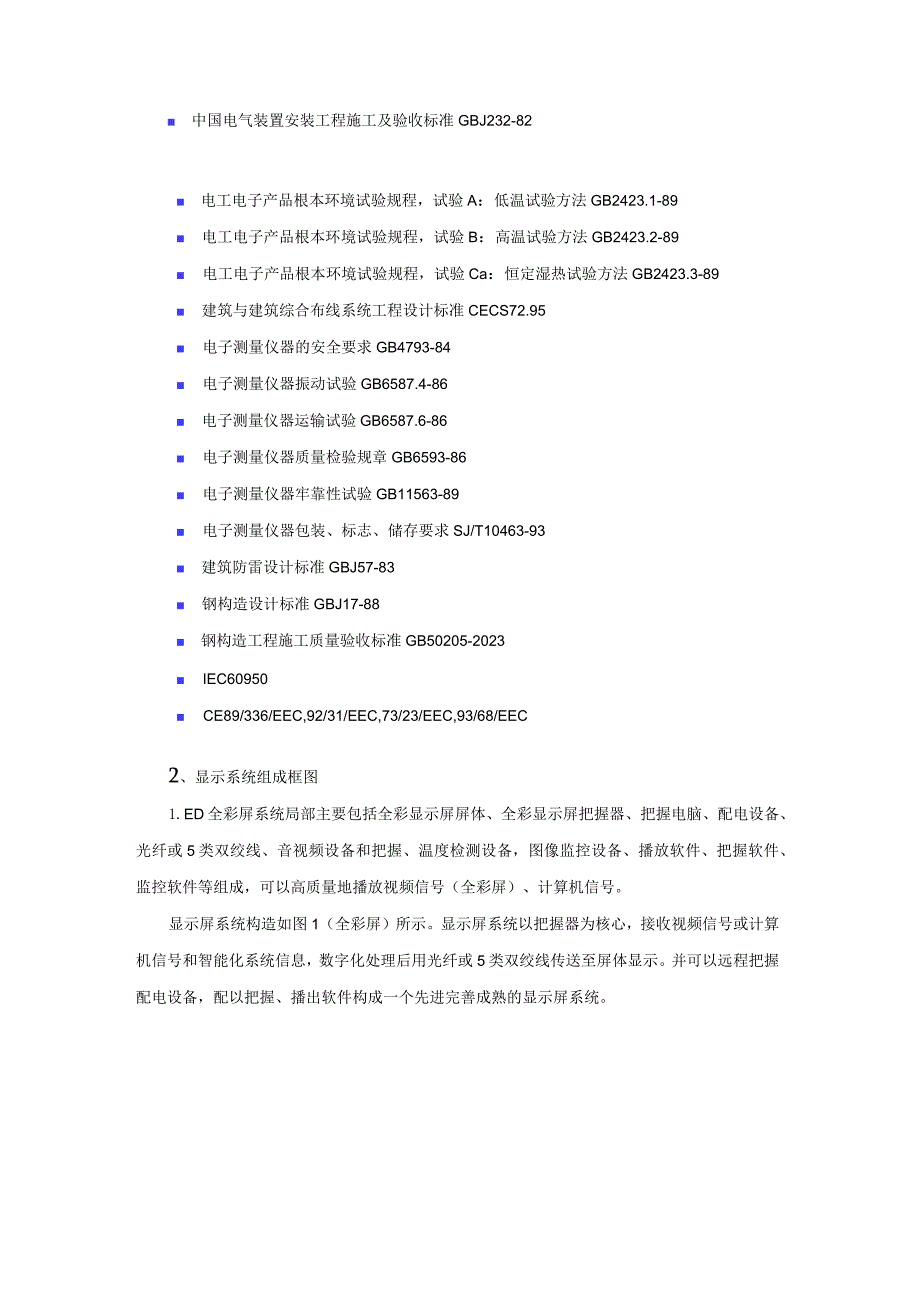

3、3.1-89 电工电子产品根本环境试验规程，试验B：高温试验方法GB2423.2-89 电工电子产品根本环境试验规程，试验Ca：恒定湿热试验方法GB2423.3-89 建筑与建筑综合布线系统工程设计标准CECS72.95 电子测量仪器的安全要求GB4793-84 电子测量仪器振动试验GB6587.4-86 电子测量仪器运输试验GB6587.6-86 电子测量仪器质量检验规章GB6593-86 电子测量仪器牢靠性试验GB11563-89 电子测量仪器包装、标志、储存要求SJ/T10463-93 建筑防雷设计标准GBJ57-83 钢构造设计标准GBJ17-88 钢构造工程施工质量验收标准GB502
4、05-2023 IEC60950 CE89/336/EEC,92/31/EEC,73/23/EEC,93/68/EEC2、显示系统组成框图1.ED全彩屏系统局部主要包括全彩显示屏屏体、全彩显示屏把握器、把握电脑、配电设备、光纤或5类双绞线、音视频设备和把握、温度检测设备，图像监控设备、播放软件、把握软件、监控软件等组成，可以高质量地播放视频信号（全彩屏）、计算机信号。显示屏系统构造如图1（全彩屏）所示。显示屏系统以把握器为核心，接收视频信号或计算机信号和智能化系统信息，数字化处理后用光纤或5类双绞线传送至屏体显示。并可以远程把握配电设备，配以把握、播出软件构成一个先进完善成熟的显示屏系统。音响
5、系统全彩显示屏监视器卫星电视节目闭路电视节目录像机DVD影碟机摄像机音视频切换矩阵视频录像机非线性编辑/字幕系统把握机房、光纤或5视频源计算机信号UPS扫描仪打印机图1全彩显示屏系统构造图信号把握卡/把握器把握信号显小屏把握机.3、显示系统工作原理3.1 显示屏屏体显示屏屏体由很多显示单元组成。屏体可以依据不同的尺寸要求进展横向和纵向的单元组合而成。显示屏承受从光纤或5类双绞线传输的把握器输出的全数字信号，进展解码并显示。显示单元安装有LED发光模组，驱动局部、开关电源、散热风扇等。3.2 显示屏把握器显示屏把握器是大屏幕处理信息的核心设备。显示屏把握器可以直接承受视频信号或计算机信号，进展信
6、号解码、转换、处理、运算、编码、数字化传输，向显示屏屏体输出显示信号。在把握器或计算机上直接可以调整显示屏的亮度等显示屏参数。把握器的具体功能和使用的先进技术请见后文具体说明。3.3 显示屏工作计算机显示屏工作机可以向屏把握器输出计算机信号。显示屏显示计算机信号时，显示屏上的像素与显示屏工作计算机显示器相应区域上的像素一一对应，直接映射。运行显示屏把握软件，显示屏工作计算机通过把握端口可以对全彩屏把握器进展显示屏的各项参数调整和操作。3.4 光纤或5类双绞线显示屏系统的信号传输载体。光纤或5类双绞线，不但提高了信号的传输距离，而且，在提高了信噪比的同时，削减了前后级之间的相互影响，使得整个把握
7、系统布线简练、美观；可靠性高；抗干扰性强；易于安装维护。3.5 配电设备配电设备为显示屏的运行供给了电力。配电设备承受沟通三相五线制。可以在把握室远程把握配电设备，开关显示屏。3.6 音视频设备为显示屏供给视频源和音频源。利用视频编辑设备可以对视频信号进展编辑。3.7 系统软件系统软件即显示屏播放放软件。计算机操作系统使用WNDOWS98/2023/XP。功能包括进展显示屏把握参数（亮度、比照度、色温调整，屏幕冻结、电源远程开关等）调整和计算机及视频信号的播放。4、把握设备选型4.1全彩屏显示把握系统编号名称单位数量说明1显示屏把握计算机台1配DVI显卡、声卡、视频采集卡2Led显示屏把握器套
8、1PCI接口，通讯接口光纤和超5类双绞线可选4.1.1显示把握计算机主机为一台通用计算机。显示把握计算机的输出信号作为视频通道处理板的输入信号之一。该系统另外配置了一块高性能声卡，可通过音响系统播放电脑音频节目。4.1.2Led显示把握器接收计算机显示信号转换成LED显示屏所需数字信号。4.2把握软件选型编号名称单位数量配置说明1显示播放软件套1中文界面，集多媒体信息播放、编辑和屏体把握于一体5、配电设计配电系统完成整个显示屏系统的供电安排，包括：风机回路，把握柜回路，把握电源回路,显示屏回路。另外，配电柜还可以实现远控或本控功能选择，既可以把握室远控，也可以在屏体上检修时本控。我公司的配电设
9、备如配电箱等，都由专业厂家依据我们的实际需求定制而成。布放配电电缆都依据规定保护系数选用。可以保证系统长期稳定牢靠地运行。显示屏系统承受沟通380V三相供电（三相五线制供电），工作电压沟通220V。总功耗为各局部功耗之和。6、显示屏构造设计（1）每个显示单元承受后维护的方式，从后面进展安装，构造简洁，便于维护。（2）屏周（边框）装饰设计、选材、制作上除保护屏功能外，尽量最大限度考虑了屏周本身的美感，力图到达景观的效果。与环境有机融为一体。7、把握系统功能显示屏系统是一个集视频技术、计算机及网络技术、超大规模集成电路等技术综合应用于一体的大型电子平板显示器。具有多媒体、多输入、可实时显示高速变化
10、的数据信息，主要可实现以下功能。7.1 视频图像显示功能可以在全彩显示屏上播放全彩视频图像。利用我公司的纯视频处理技术可以直接播放有线电视及卫星电视、摄像机、影碟机、录像机等视频信号；实现现场实时转播。具有可以播放视频画面上叠加文字信息，全景、特写、慢镜头、绝技等效果的实时编辑和播放的功能需要配置非线性视频编辑系统和字幕机的支持）。在系统设计中，配备有多路音视频切换器，可实现与摄像机连通实现实况转播。 与播送电视卫星无线网和有线网相连，可以接收电视节目。 与视频播放设备相连，如：LD、VCD.DVD、VHS.BT-SP等，可以播放各类电影、电视剧、记录片、录像（NTSC、PAL、SECAM等电
11、视制式）等等。 与场地音响1功放、扬声器等）协作，可广泛效劳于大型集会、文艺表演、产品广告呈现等等。 通过与背景音响系统连接可以实现声像同步。7.2 计算机信息显示功能在系统设计中配有一台用于可对各类文字信息、图片信息等进展编辑制作的计算机，可实现： 显示各种计算机文字、表格、图形、图像等（包括BMP、JPG.GIF等格式）； 播放二、三维计算机动画等（包括AVI、MPG、SWF等格式）； 在该计算机内安装一块以太网网卡，用网线与网卡与LAN的HUB/Switch相连，即可实现与局域网1或竞赛网络或NTERNET）的互联，实现远程把握，显示屏远程播放信息内容，通过网络下载、播放网络信息。 对所
12、需要显示的信息进展文字编辑，如：字型、字体、大小等，绝技效果编辑，如：左拉、右拉、百页窗、上推、下推、旋转、缩小、放大、滚动、精彩镜头回放、暂停、慢动作等，以及播放文件的整体编辑。有临时信息插播功能。7.3 显示屏参数设置 输入信号接口的选择。即YideO,S-Video,VGA选择。 输入信号的亮度、饱和度、比照度、图像位置等参数的设置： 屏体亮度多级可调，而不损失灰度等级。 屏体色度多级可调，保证显示屏的白平衡。 屏体显示图象位置的调整。7.4 播放软件的功能承受标准的WINDOWS图形人机界面，界面直观、生动，操作简便，为用户快速操作实现各项功能供给可能。主要完成对显示屏的把握和各类文字
13、、图形的编辑制作。 可选择被编辑信息的字体（符合国标字库）。 可选择被编辑信息的字体大小。i可以设置被播放文件的时间、挨次、间隔等等。 可以设置被播放文件的绝技播出方式，即百叶窗、放大进入、左移入、右移入、上移、下移、马赛克、淡进淡出、扫描线进入、开放进入、收缩退出、缩小退出、擦除退出等数十种绝技效果。 可以对被播放文件的添加、删除、修改、调整等编辑。 支持的文件格式类型。静态图片支持BMP/JPG/GIF/PNG格式。静态文本支持TXT文本格式。动态视频MPEG,MlV,AVIo2D、3D动画AnimationGIF,FLCSWFo 可以预先设置播放节目单，依据节目单挨次设置成循环播放节目，
14、已实现无人操作的目的。LED显示屏技术指标8.1 产品说明室内P3.0十六扫全彩表贴三合一单元板主要是由红色LED晶片、绿色LED晶片和蓝色LED晶片封装为一个像素点后组成矩阵，再固定到塑胶套件上而成；此单元板含有驱动芯片和输入缓冲芯片，连接到LED显示屏把握系统即可显示视频、图像和文字信息等；通过PwM信号驱动红色LED、绿色LED和蓝色LED的驱动芯片，可形成16,777,216种颜色变换;此单元板可以按水平和垂直方向任意拼接，从而拼成不同大小的显示屏；单元板的特点： 用超高亮的LED和优质的塑胶件 高比照度可到达良好的显示效果 重量轻易于安装、拆卸 可进展单点、单灯维护，本钱低 承受恒流方式驱动LED,发光均匀，功耗低 像素间距为3.Omm,共有64*64个像素点，每个像素点由IRlGlB组成8.2产品参数（温度条件，Ta=25,C）产品名称室内P3.0十六扫全彩表贴三合一单元板光学特性LED封装红SMD2121色LED波长红618-630nm色LED亮度绿160-260mcd色LED波长绿523-530nm色LED亮度蓝500-920mcd色LED波长蓝466-473nm色LED亮度180-200mcd水平可视角度14O1O度垂直可视角度14O1O度亮度1700CDml像素点间距3.0mm像素密度111111Dotsrti2像素构成1R1G1B单元板区分率64*64
