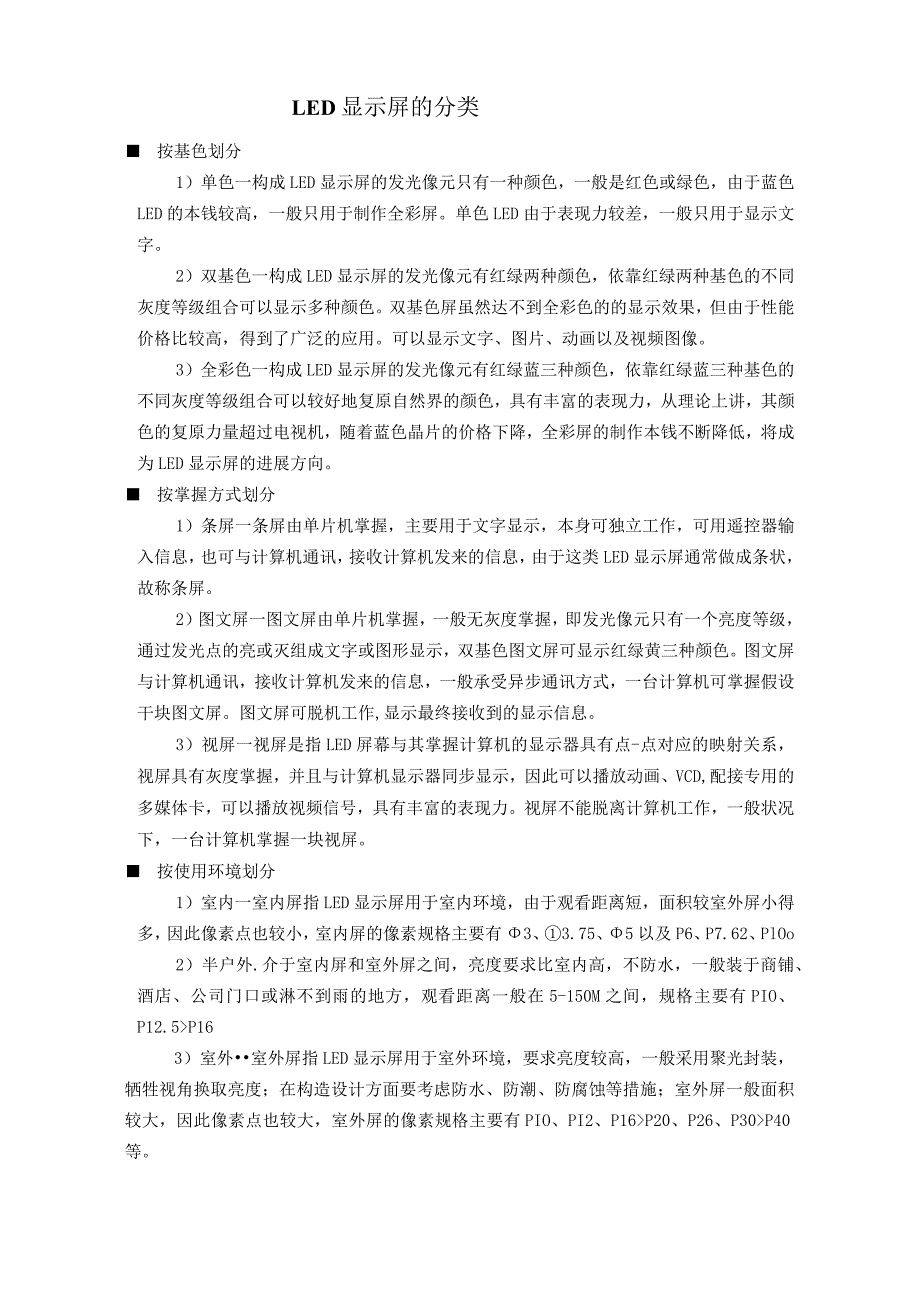

1、LED显示屏的分类 按基色划分1）单色一构成LED显示屏的发光像元只有一种颜色，一般是红色或绿色，由于蓝色LED的本钱较高，一般只用于制作全彩屏。单色LED由于表现力较差，一般只用于显示文字。2）双基色一构成LED显示屏的发光像元有红绿两种颜色，依靠红绿两种基色的不同灰度等级组合可以显示多种颜色。双基色屏虽然达不到全彩色的的显示效果，但由于性能价格比较高，得到了广泛的应用。可以显示文字、图片、动画以及视频图像。3）全彩色一构成LED显示屏的发光像元有红绿蓝三种颜色，依靠红绿蓝三种基色的不同灰度等级组合可以较好地复原自然界的颜色，具有丰富的表现力，从理论上讲，其颜色的复原力量超过电视机，随着蓝色
2、晶片的价格下降，全彩屏的制作本钱不断降低，将成为LED显示屏的进展方向。 按掌握方式划分1）条屏一条屏由单片机掌握，主要用于文字显示，本身可独立工作，可用遥控器输入信息，也可与计算机通讯，接收计算机发来的信息，由于这类LED显示屏通常做成条状，故称条屏。2）图文屏一图文屏由单片机掌握，一般无灰度掌握，即发光像元只有一个亮度等级，通过发光点的亮或灭组成文字或图形显示，双基色图文屏可显示红绿黄三种颜色。图文屏与计算机通讯，接收计算机发来的信息，一般承受异步通讯方式，一台计算机可掌握假设干块图文屏。图文屏可脱机工作,显示最终接收到的显示信息。3）视屏一视屏是指LED屏幕与其掌握计算机的显示器具有点-
3、点对应的映射关系，视屏具有灰度掌握，并且与计算机显示器同步显示，因此可以播放动画、VCD,配接专用的多媒体卡，可以播放视频信号，具有丰富的表现力。视屏不能脱离计算机工作，一般状况下，一台计算机掌握一块视屏。 按使用环境划分1）室内一室内屏指LED显示屏用于室内环境，由于观看距离短，面积较室外屏小得多，因此像素点也较小，室内屏的像素规格主要有3、3.75、5以及P6、P7.62、PlOo2）半户外.介于室内屏和室外屏之间，亮度要求比室内高，不防水，一般装于商铺、酒店、公司门口或淋不到雨的地方，观看距离一般在5-150M之间，规格主要有PIO、P12.5P163）室外室外屏指LED显示屏用于室外环

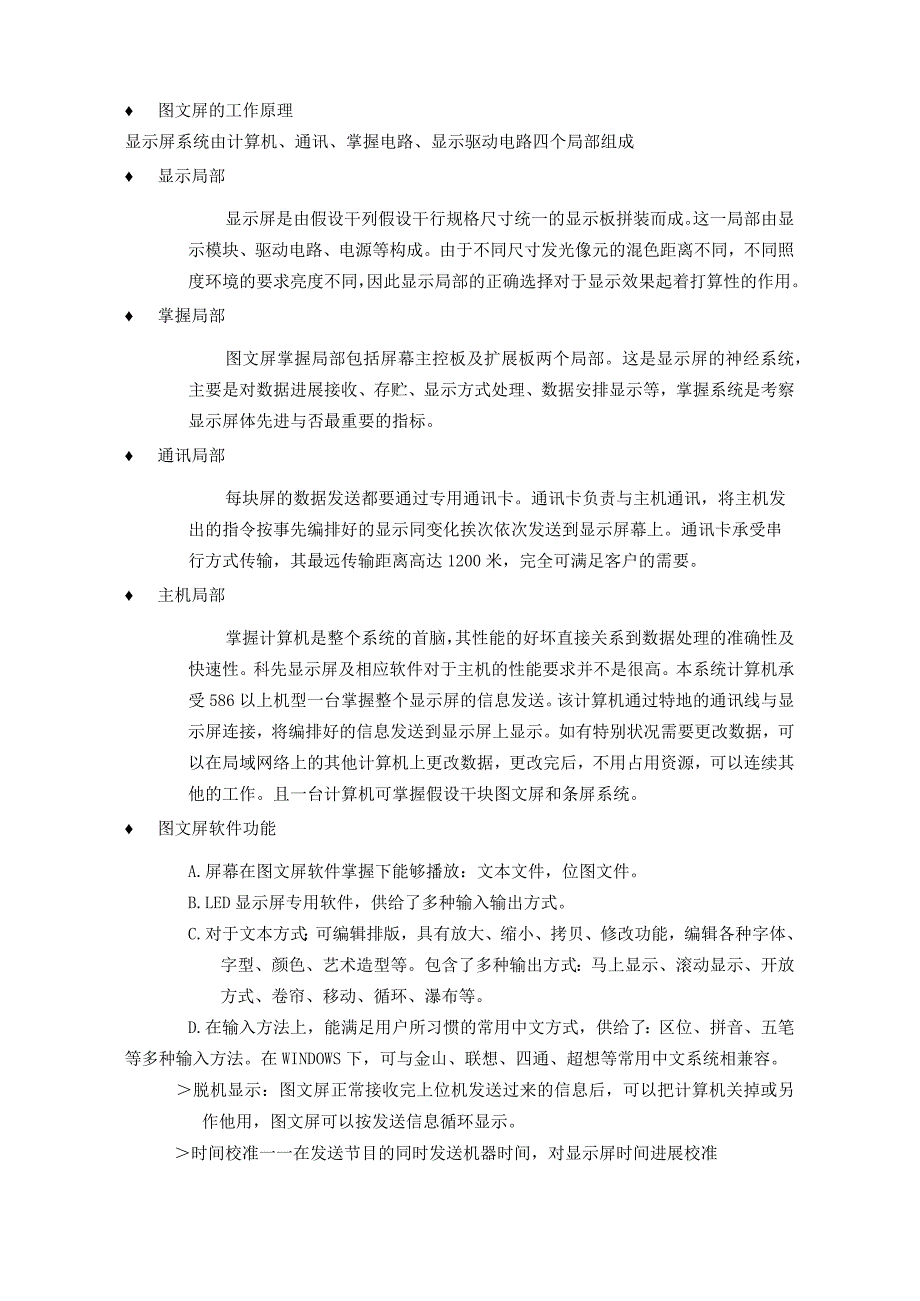

4、境，要求亮度较高，一般采用聚光封装，牺牲视角换取亮度；在构造设计方面要考虑防水、防潮、防腐蚀等措施；室外屏一般面积较大，因此像素点也较大，室外屏的像素规格主要有PIO、PI2、P16P20、P26、P30P40等。 图文屏的工作原理显示屏系统由计算机、通讯、掌握电路、显示驱动电路四个局部组成 显示局部显示屏是由假设干列假设干行规格尺寸统一的显示板拼装而成。这一局部由显示模块、驱动电路、电源等构成。由于不同尺寸发光像元的混色距离不同，不同照度环境的要求亮度不同，因此显示局部的正确选择对于显示效果起着打算性的作用。 掌握局部图文屏掌握局部包括屏幕主控板及扩展板两个局部。这是显示屏的神经系统，主要是
5、对数据进展接收、存贮、显示方式处理、数据安排显示等，掌握系统是考察显示屏体先进与否最重要的指标。 通讯局部每块屏的数据发送都要通过专用通讯卡。通讯卡负责与主机通讯，将主机发出的指令按事先编排好的显示同变化挨次依次发送到显示屏幕上。通讯卡承受串行方式传输，其最远传输距离高达1200米，完全可满足客户的需要。 主机局部掌握计算机是整个系统的首脑，其性能的好坏直接关系到数据处理的准确性及快速性。科先显示屏及相应软件对于主机的性能要求并不是很高。本系统计算机承受586以上机型一台掌握整个显示屏的信息发送。该计算机通过特地的通讯线与显示屏连接，将编排好的信息发送到显示屏上显示。如有特别状况需要更改数据，
6、可以在局域网络上的其他计算机上更改数据，更改完后，不用占用资源，可以连续其他的工作。且一台计算机可掌握假设干块图文屏和条屏系统。 图文屏软件功能A.屏幕在图文屏软件掌握下能够播放：文本文件，位图文件。B.LED显示屏专用软件，供给了多种输入输出方式。C.对于文本方式：可编辑排版，具有放大、缩小、拷贝、修改功能，编辑各种字体、字型、颜色、艺术造型等。包含了多种输出方式：马上显示、滚动显示、开放方式、卷帘、移动、循环、瀑布等。D.在输入方法上，能满足用户所习惯的常用中文方式，供给了：区位、拼音、五笔等多种输入方法。在WINDOWS下，可与金山、联想、四通、超想等常用中文系统相兼容。脱机显示：图文屏

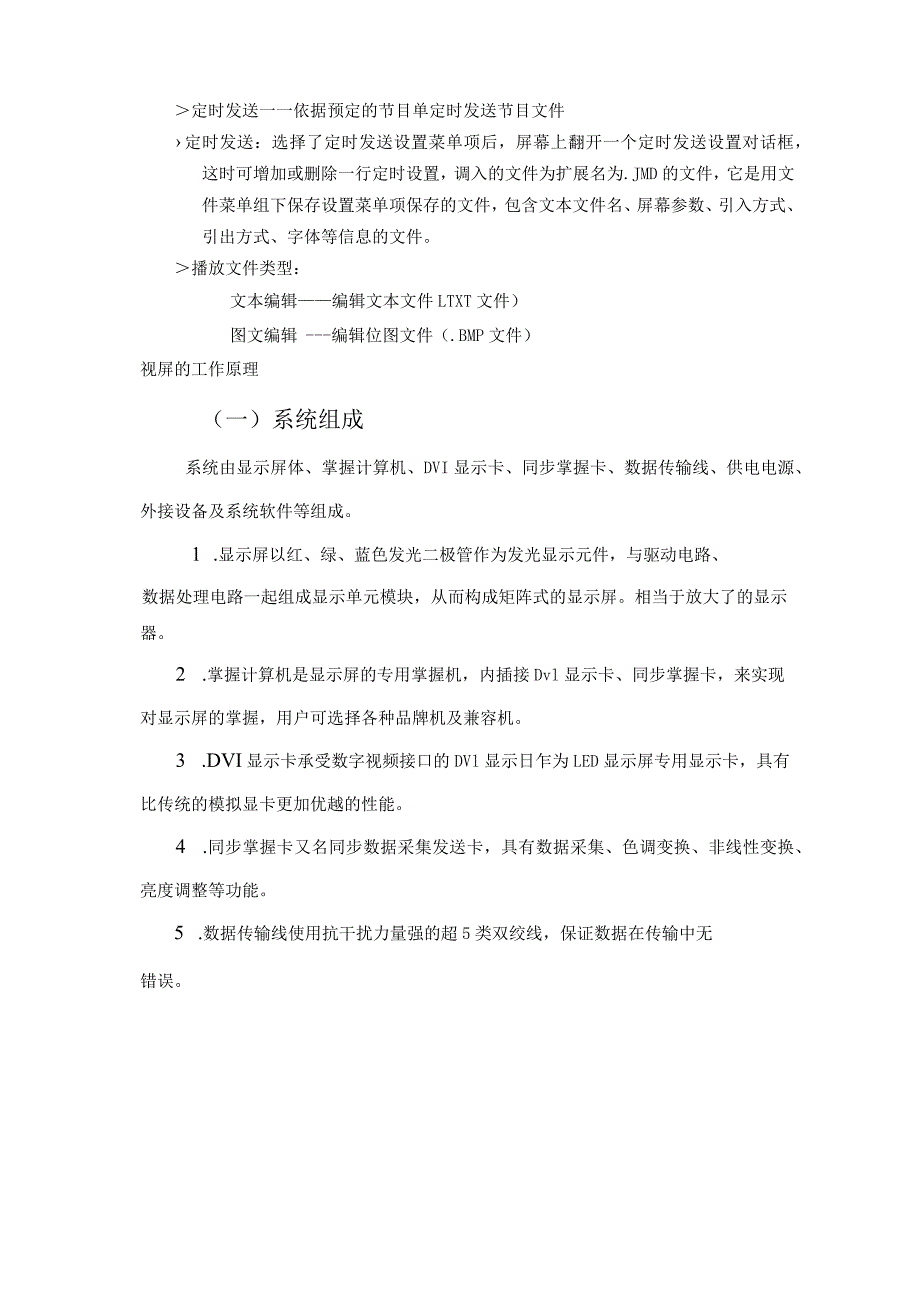

7、正常接收完上位机发送过来的信息后，可以把计算机关掉或另作他用，图文屏可以按发送信息循环显示。时间校准一一在发送节目的同时发送机器时间，对显示屏时间进展校准定时发送一一依据预定的节目单定时发送节目文件定时发送：选择了定时发送设置菜单项后，屏幕上翻开一个定时发送设置对话框，这时可增加或删除一行定时设置，调入的文件为扩展名为.JMD的文件，它是用文件菜单组下保存设置菜单项保存的文件，包含文本文件名、屏幕参数、引入方式、引出方式、字体等信息的文件。播放文件类型：文本编辑编辑文本文件LTXT文件）图文编辑编辑位图文件（.BMP文件）视屏的工作原理（一）系统组成系统由显示屏体、掌握计算机、DVI显示卡、同
8、步掌握卡、数据传输线、供电电源、外接设备及系统软件等组成。1 .显示屏以红、绿、蓝色发光二极管作为发光显示元件，与驱动电路、数据处理电路一起组成显示单元模块，从而构成矩阵式的显示屏。相当于放大了的显示器。2 .掌握计算机是显示屏的专用掌握机，内插接Dvl显示卡、同步掌握卡，来实现对显示屏的掌握，用户可选择各种品牌机及兼容机。3 .DVI显示卡承受数字视频接口的DVl显示日乍为LED显示屏专用显示卡，具有比传统的模拟显卡更加优越的性能。4 .同步掌握卡又名同步数据采集发送卡，具有数据采集、色调变换、非线性变换、亮度调整等功能。5 .数据传输线使用抗干扰力量强的超5类双绞线，保证数据在传输中无错误
9、。6外接设备依据用户要求，可外接其它设备，如录像机、影碟机、摄像机、电视接收机等，并支持NTSC、PAL、S,Video等多种制式。如计算机配置声卡,外接功放音箱，可实现音频信号的输出。7 .供电电源经稳压后，按额定的负载状况，均匀地分接到显示屏的各个区域，为LED显示屏供给安全牢靠的电力供给。8 .系统软件供给LED播放专用软件或powerpoint播放软件。其它特别要求的软件由双方协商。系统原理图如下：监 视 器系统软件控制主机DVI显示卡LED 同22播放软件功能*视频软件功能A)LED显示屏由一台计算机掌握，系统具有多媒体、多途径、可实时传送的高速通讯数据接口和视频接口，支持PAL、N
10、TSC等制式，可便利地将多种形式的信息源引入计算机网络系统，录像机、影碟机、摄像机、DVD等音视频输入信号可通过音、视频切换矩阵输出到LED显示屏，实现对各种音频、视频源输入的统一掌握。B)屏幕的最终显示效果除了依靠屏幕本身优良的设计制作以外，节目制作的优劣也是不行无视的因素。因此，应配置文字、动画制作软件，以及能够把各种节目连接在一起显示的播放软件，此外，还必需具有视频叠加的功能，使之可以在播放视频节目的同时，叠加文字或动画信息。我们开发的视屏掌握软件能够满足上述功能要求，软件结合视屏本身的特点，运用多种方式播放图片、文本、动画等文件，起到播放文件时的各种显示效果，软件能播放BMP、FLC、
11、FLKAVEMOV、DAT、TXT、RTF、JPG等多种文件,播放文本与图片时共有三十多种播放方式，能展现播放广告图片与动画时需要的各种绝技效果，可以把视屏的优点充分表现出来。C）节目的制作还可以借助其它多媒体制作软件，如COOL3D、ANIMOTOR3DS等等。D）在制作、播放平台软件的支持下，该屏幕系统可以便利地实现以下功能：*视频播出方式A）LED显示系统可实时显示真彩色视频图像，切入现场摄像机的视频输入，即可实现现场转播；B）播送电视及卫星电视信号通过电视调谐器转变为AV输出到音视频切换矩阵，切入电视调谐器输入，即可实现转播电视节目，频道的选择通过电视调谐器实现；C）录像机、影碟机、D
12、VD等播放设备的AV输出到音视频切换矩阵，切入相应的输入信号，即可实现视频节目播放；京播出计算机信息A.文字：可播放多种文字的各种字体、字型和不同的文字信息，还能实现翻页、移动、旋转、飘雪、滚屏、闪耀等十余种显示功能。B.计算机图像信息：可播放不同格式的图形、图像文件。如：BMP、TGGIF等。C.动画：能播放Animatorpro、3DMAX等软件制作的二维、三维动画，并支持用压缩卡采集的AVI信号，软件包具有便利的界面接口，丰富的材料库，形体库和先进的渲染技术，能制作高质量的三维动画，使广告创意逼真的实现。D.音乐：支持声卡及CD-ROM等多媒体设备，可播放WAV/MID等声音文件，还可直
13、接掌握CD唱盘。E.制作简洁：开发工具是基于WindOWS面对对象的多媒体平台，所见即所得。实行图标工具栏，无需编程。F.内容丰富：本系统支持多媒体及外围设备，使LED显示屏显示的内容丰富多彩。如：声卡、视频卡、CD-RONk触摸屏及各种视频设备。G.布局随便：强大的软件功能可单独显示视频、文字或图像等；可在同一屏上显示多种信息，任意编排；还可在视频图像上叠加文字信息、动画等。H.应变力量强：在正常播出过程中，如需临时增改内容，可锁定当前画面,无需关机“黑”屏。1.具有广泛的网络接口功能，通过网络接口卡与各类网络数据库局域网、远程网络接口，在系统软件的支持下，提取网络中各类信息。J.系统演播机与远程智能掌握器通讯，实现远端遥控，开、关机及数据信息传递等多种监控功能。显示屏的设计依据A、长宽比的选择：显示屏的长宽比一般按4：316:9左右的长宽比例均可。B、显示屏大小的选择：依据我们的阅历，显示屏的最短可视距离取屏有效显示局部高度的3倍，最大可视距离为高度的50倍左右。2、视角发光管正面发光强度最大，随着角度的偏移其亮度渐渐减弱，当亮度减弱为正面亮度的50%时的角度称为视角。对于一块显示屏来定义只取单个发光管视角指标是不够的，我们对视角一般取两个参数：A、 管视角：水平2100。，垂直230。B、 光管安装角度误差：水平/3。，垂直W2。
