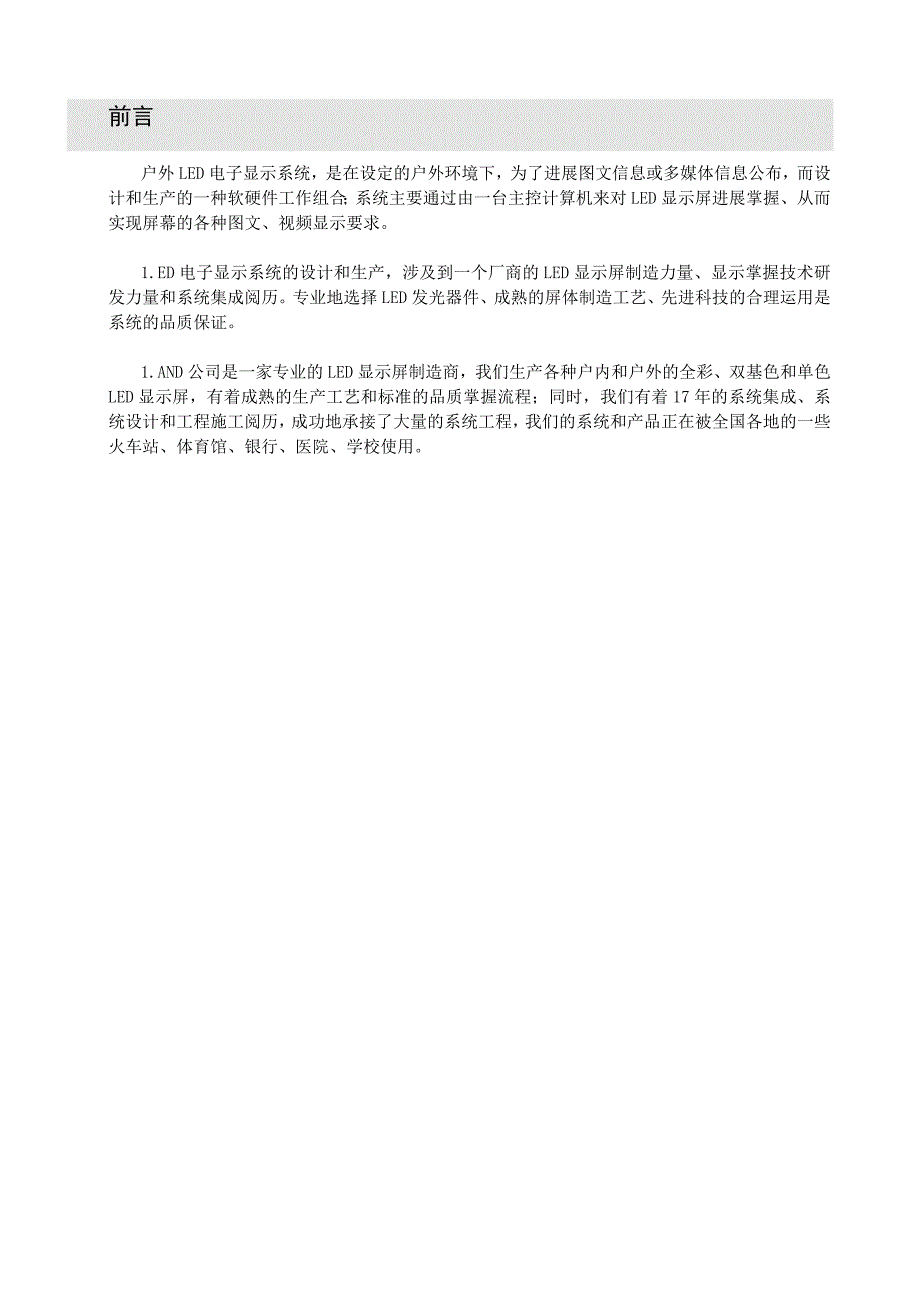

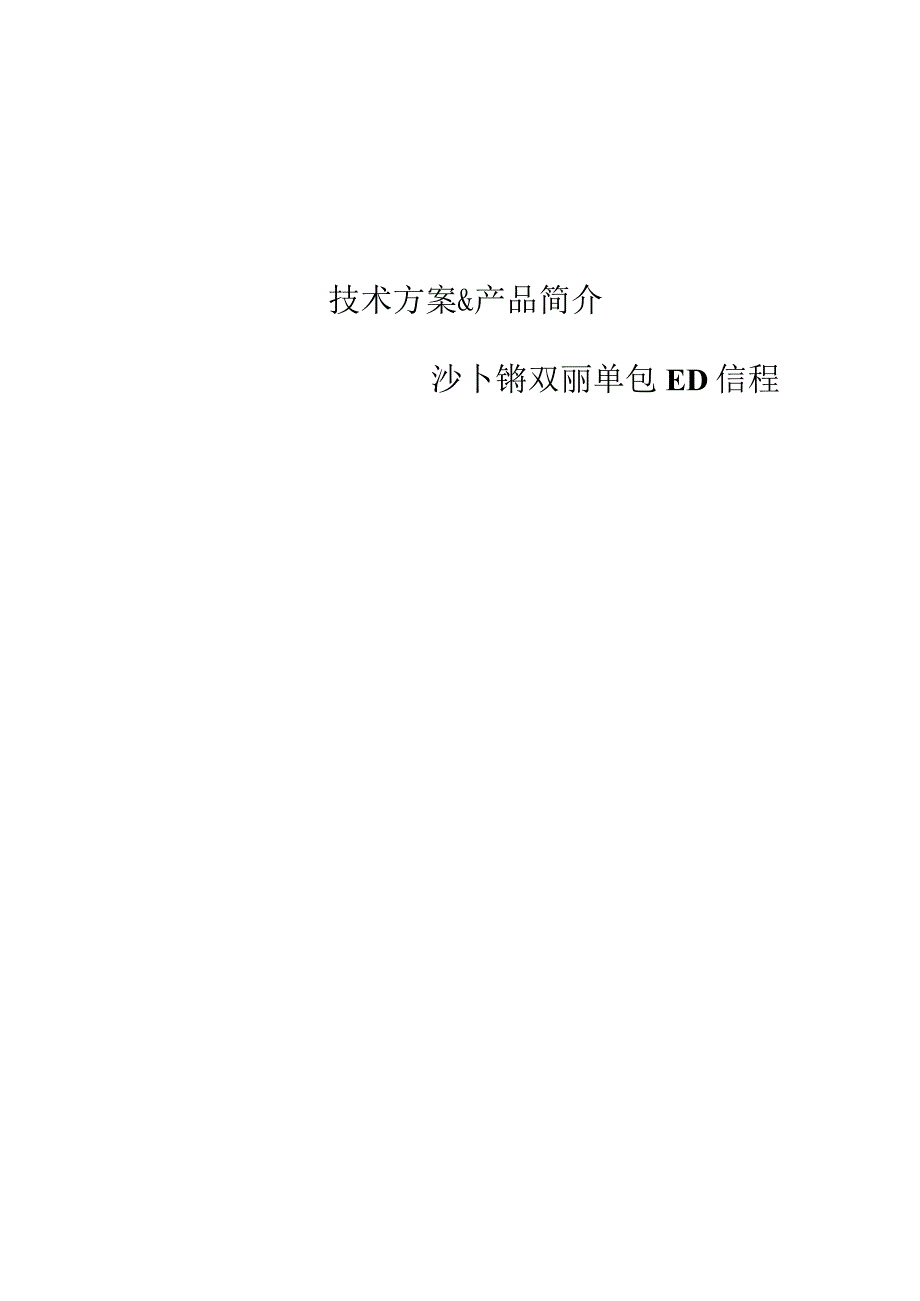

1、技术方案&产品简介沙卜锵双丽单包ED信程前言户外LED电子显示系统，是在设定的户外环境下，为了进展图文信息或多媒体信息公布，而设计和生产的一种软硬件工作组合；系统主要通过由一台主控计算机来对LED显示屏进展掌握、从而实现屏幕的各种图文、视频显示要求。1.ED电子显示系统的设计和生产，涉及到一个厂商的LED显示屏制造力量、显示掌握技术研发力量和系统集成阅历。专业地选择LED发光器件、成熟的屏体制造工艺、先进科技的合理运用是系统的品质保证。1.AND公司是一家专业的LED显示屏制造商，我们生产各种户内和户外的全彩、双基色和单色LED显示屏，有着成熟的生产工艺和标准的品质掌握流程；同时，我们有着17

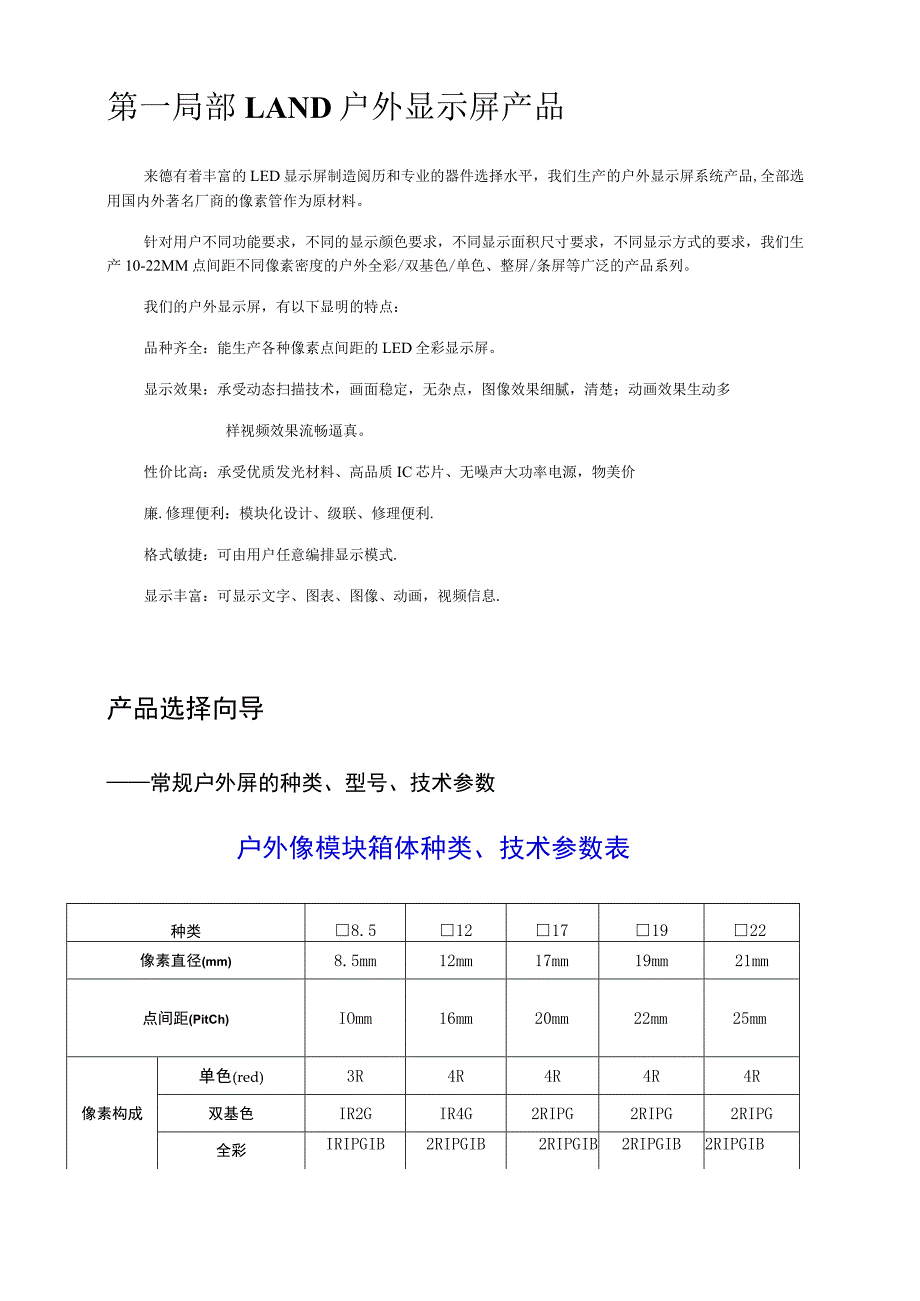

2、年的系统集成、系统设计和工程施工阅历，成功地承接了大量的系统工程，我们的系统和产品正在被全国各地的一些火车站、体育馆、银行、医院、学校使用。第一局部LAND户外显示屏产品来德有着丰富的LED显示屏制造阅历和专业的器件选择水平，我们生产的户外显示屏系统产品,全部选用国内外著名厂商的像素管作为原材料。针对用户不同功能要求，不同的显示颜色要求，不同显示面积尺寸要求，不同显示方式的要求，我们生产10-22MM点间距不同像素密度的户外全彩/双基色/单色、整屏/条屏等广泛的产品系列。我们的户外显示屏，有以下显明的特点：品种齐全：能生产各种像素点间距的LED全彩显示屏。显示效果：承受动态扫描技术，画面稳定，
3、无杂点，图像效果细腻，清楚；动画效果生动多样视频效果流畅逼真。性价比高：承受优质发光材料、高品质IC芯片、无噪声大功率电源，物美价廉.修理便利：模块化设计、级联、修理便利.格式敏捷：可由用户任意编排显示模式.显示丰富：可显示文字、图表、图像、动画，视频信息.产品选择向导常规户外屏的种类、型号、技术参数户外像模块箱体种类、技术参数表种类8.512171922像素直径(mm)8.5mm12mm17mm19mm21mm点间距(PitCh)IOmm16mm20mm22mm25mm像素构成单色(red)3R4R4R4R4R双基色IR2GIR4G2RIPG2RIPG2RIPG全彩IRIPGIB2RIPGI
4、B2RIPGIB2RIPGIB2RIPGIB箱体型号单色(red)LDOS-IOIrLDOS-161RLDOS-201RLDOS-221RLDOS-251R双基色LDOM-IOlLDOM-161LDOM201LDOM-221LDOM251全彩LDOF-IOlLDOF161LF2O1LDOF-221LDOF-251单元箱体像素点阵64X3232X3232X1632X1632X16单元箱体尺寸(三)640X320512X512640X320704X352800400点密度(dotsm2)100003906250020661600视距(M)10-50M20-75M30M-100M40M-200M30
5、M-250M亮度(cdM2)NIT(10%)50005000500080005000功率(W)12001300900800600重量(kg)4782858554显示颜色单色、65536色、16M色比照度150连续工作时间24小时显示形式计算机控掌握接口RS-422扫描速度140HZ视角水平方向40度，垂直方向100度温工作环境度-2(TC+60,湿度10%90%电源220VAC、50HZ使用寿命50000小时其次局部LAND户外全彩显示系统简介一个户外全彩显示系统由户外全彩LED显示屏、主控计算机以及相应的接口掌握系统、承受分区系统、掌握驱动系统、电源（显示点亮）系统等各局部组成；通过对系统操
6、作，用户可以便利地编辑要显示信息的内容，显示或同步显示播放文字、表格、曲线及真彩图片，播放WORD（doc）文件，播放FLASH动画，并可直接播放AVI、MPG、ASF等各种格式视频文件和外接VCD、DVD、电视、录像等视频节目。在户外全彩LED显示屏的制造上，我们的产品全部选用国内外著名厂商的像素管作为原材料，我们依据不同技术参数生产的户外全彩显示屏，都能有效确保整显示亮度的全都性和色度均匀性。我们通过对先进的16级灰度256色视频掌握技术、多级群控技术及大规模集成电路应用技术的充分运用，供给应国内外客户一个操作便利、牢靠稳定、画面细腻、颜色逼真的LED动感显示世界。一、系统组成及工作原理1
7、.AND标准的户外全彩电子显示系统，由户外全彩LED显示屏、主控计算机以及相应的接口掌握系统、承受分区系统、掌握驱动系统、电源（显示点亮）系统等各局部组成，如上图；在系统中IED显示屏种类、各组成局部的工作原理分述如下：1LED显示屏用户也可依据视距、象素密度、亮度等不同参数要求选择LED显示屏，户外LED显示屏的相关技术性能参数，详见第一局部LED户外显示屏选择向导。1.AND户外全彩显示屏的产品特点:显示屏生产安装工艺要求符合国际IS09002标准。显示屏幕承受显示单元模块的设计构造，显示屏信号及掌握电全部承受接插式，以易于安装和修理。 显示屏支持标准WIN9x,800600,102476
8、8,24b、32b等颜色模式。 显示屏的整体框架构造为合金型材构造，外边框装饰依据要求和LAND公司推举共同商定。2系统各组成局部工作原理2.1 主控计算机局部以及相应的接口掌握系统此局部的主控计算机主要掌握其对应的显示屏的显示效果。它可以自动运行一个不断循环的程序，也可以依据给定的节目单去效劳器上取得相关的显示数据进展显示，也可以实时编辑一个图文及视频片段进展实时播放。显示屏幕上的像素和主控计算机的显示器上的相应区域上像素一一对应，实现实时同步显示。通过主控计算机可以手动调整LED显示屏的白平衡、亮度、比照度、锐度、色度以及灰度非线性校正和各单色亮度调整等。主控计算机也可以通过网络系统依据环
9、境亮度自动实现显示屏的亮度、对比度和选择不同的灰度非线性校正数据。2.2 接口掌握系统和全彩色掌握技术接口掌握系统完成显示数据的图像处理，这些处理包括：、灰度级掌握统可以掌握显示屏显示RGB各10位的数据，即红、绿、蓝各1024级灰度。、灰度非线性校正，可以自动或手动调整。、自动或手动无级亮度、比照度调整。、图像降噪处理，保证图像更加干净和平滑。、图像增加技术，图像边缘增加技术。、运动补偿技术。、色坐标空间变换及白平衡技术。、色度调整功能。、视觉处理可以调整屏幕的红、绿蓝三色的三种亮度，调整白平衡，可以调整屏幕的色相等。接口掌握系统通过以上的各种软硬件处理后，把相应的显示区域的显示内容通过特地
10、的长线发送技术发送到大屏幕的接收分区系统。2.3 接收分区系统根本原理是实现接收存储数据的显示前暂存放，承受串并数据转换和存放的方法，实现显示屏数据的逐点、逐级存放和显示。这一原理的优点是屏幕显示数据稳定牢靠、不易受干扰、无闪耀、无水波浪。2.4 驱动掌握系统：驱动掌握系统完成数据安排和显示扫描掌握，扫描显示单元是模块化构造设计，它将显示数据按区域安排到显示屏上，并完成显示数据扫描。2.5 显示点亮局部显示屏体局部显示屏是有很多显示单元模块组成，它们分成不同的区域承受数据安排和扫描单元传来的显示数据，以模块化构造显示。保证系统安全牢靠运行。显示单元承受恒流源驱动方式保证显示效果，全部的数据安排
11、完成并由显示屏体点亮后，大屏幕就成为一台数字终端接收显示设备了。二、系统功能及特点1系统主要功能从技术的角度上，LED大屏幕显示系统是一个集计算机网络技术、多媒体视频掌握技术和超大规模集成电路综合应用技术于一体的大型的电子信息显示系统，具备有多媒体、多途径、可实时传送的高速通信数据接口和视频接口，因此该系统具备了下述主要功能：1.1 视频播出功能通过多媒体视频掌握技术，可以便利地将多种形式的视频信息源引入计算机网络系统，如播送电视和卫星电视信号、摄像机频信号、录像机VCD视频信号以及计算机动画信息等，因而可以实现以下功能：、实时显示真彩色视频图像，实现现场转播，转播播送电视及卫星电视、电视、摄
12、像、影碟等视频信号的即时播放、具有电视画面上叠加文字信息，全景、特写、慢镜头、绝技等效果的实时编辑和播放、可满足文艺表演的使用要求、具有同时播放左右不同比例的画面及文字的功能1.2 计算机信息播放功能、可以显示各种计算机信息、图形、图像及计算机动画等、有多种字体和字型可供选择、播出系统配有多媒体软件，可以敏捷输入及播出多种信息、播出方式有单行左移、多行上移、左右开放、上下推移、旋转、缩小、放大等方式、主要时事闻的编辑与播放、重要通告的即时公布、有关体育竞赛各种信息的动态公布、广告信息的播放等1.3 其他功能、配有标准网络接口，可与其它标准网络连网（如信息查询系统、各类局域网络系统等），同时播出
13、网络信息，实现网络掌握和网络资源共享。、配有声卡，具有声音接口，可与大楼播送系统连接，可到达声像同步。2系统特点在LED显示屏制造、显示掌握技术研发和系统集成上，LAND积存了突出的比较优势，使我们的户内全彩电子系统，具备有以下明显的特点：2.1 显示屏特点 屏幕画面色泽均匀，视角大，牢靠性高； 屏体承受单元箱体构造拼装，可以制作出各种尺寸和区分率的LED全彩色大屏幕产品。 显示屏像素点和电脑显示器为点对点的一一映射关系，映射位置可由掌握软件调整。 系统特点 1.ED显示屏由一台主控计算机掌握，也可以通过联网进展掌握；LED显示屏幕承受全同步显示及兼容视频多媒体灰度技术，显示屏幕显示内容与计算
14、机CRT显示窗口一一对应。 计算机和显示屏之间的掌握和信号传输承受专用长线发送/接收器，双绞线平衡传输，抗干扰力量强，传输距离远，也可以依据要求用光缆传输。 计算机网络技术的使用，使显示信息的制作、处理、存储和传输更加安全、快速、牢靠。 我们在系统中使用了PLC掌握技术，实现对系统配电和使用环境完全自动化的监控，使系统更趋于现代化，使用更加便利、安全、牢靠。 我们在系统中使用了视、音频掌握技术，可以对各种不同的视频和音频信号源的输入进展统一掌握和治理。三、掌握及显示方式1、系统掌握承受了同步技术,显示屏显示内容与掌握计算机CRT显示窗口内一一对应,实现实时同步显示,系统框图见附图。2、显示屏由
15、一台计算机进展掌握。也可通过网卡及网络通讯软件把掌握计算机联网，作为网络中的一台工作站使用。3、计算机输入设备包括键盘、鼠标器、彩色图象扫描仪。假设要实现视频功能，需另配视频输入设备，包括：TV,放像机，摄影机，影碟机，视频多媒体卡及其配套软件，声频与视频同步。4、计算机与显示屏之间的掌握和数据信号的传输,承受专用长线发送/接收器,双绞线平衡,抗干扰力量强,假设工程显示屏与主控电脑之间的距离较远，掌握和数据信号的传输将承受光耦和光缆.以增加抗干扰力量和信号远距离衰减。5、显示屏总供电承受220V,三相五线制,同时由于承受了高品质开关电源,从而大大提高了系统的电效率，并且降低了系统电源本身的故障率。显示屏的电气
